TwinCAT 3 là nền tảng phần mềm tự động hóa của Beckhoff, hỗ trợ lập trình PLC, cấu hình hệ thống và phát triển các ứng dụng điều khiển công nghiệp. Với người mới bắt đầu, việc phân biệt môi trường lập trình, môi trường chạy chương trình và các phiên bản bộ cài là bước quan trọng để sử dụng phần mềm đúng mục đích.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn bạn tìm hiểu phần mềm TwinCAT 3, chuẩn bị máy tính, lựa chọn bộ cài và kiểm tra sau khi cài đặt. Nội dung phù hợp với sinh viên, kỹ thuật viên và người đang tiếp cận hệ thống điều khiển Beckhoff.
I. Tổng quan về phần mềm TwinCAT 3
1. Phần mềm TwinCAT 3 là gì?
TwinCAT 3 là nền tảng phần mềm do Beckhoff phát triển cho các hệ thống tự động hóa dựa trên máy tính. Trong môi trường phát triển TwinCAT, người dùng có thể lập trình, cấu hình, chẩn đoán và gỡ lỗi cho hệ thống điều khiển.
Phần mềm hỗ trợ các ngôn ngữ lập trình PLC theo tiêu chuẩn IEC 61131-3, trong đó có:
- Ladder Diagram — LD: Lập trình dạng sơ đồ thang.
- Structured Text — ST: Lập trình dạng văn bản.
- Function Block Diagram — FBD: Lập trình bằng các khối chức năng.
- Sequential Function Chart — SFC: Mô tả chương trình theo các bước và điều kiện chuyển tiếp.
Nhờ đó, người dùng có thể lựa chọn cách xây dựng chương trình phù hợp với từng nhiệm vụ, từ xử lý logic đến tổ chức các thuật toán điều khiển.
2. TwinCAT 3 dùng cho PLC nào?
TwinCAT 3 chủ yếu được sử dụng để lập trình và cấu hình hệ thống điều khiển Beckhoff, đặc biệt là các bộ điều khiển Embedded PC và máy tính công nghiệp chạy TwinCAT Runtime.
Khác với cách lựa chọn phần mềm chỉ theo tên dòng PLC, khi sử dụng TwinCAT 3, người dùng cần kiểm tra cả model thiết bị, hệ điều hành và phiên bản Runtime được hỗ trợ.
| Nhóm thiết bị | Khả năng sử dụng với TwinCAT 3 |
|---|---|
| Beckhoff Embedded PC dòng CX | Lập trình và điều khiển trên các model có hỗ trợ TwinCAT 3; cần kiểm tra cấu hình cụ thể |
| Máy tính công nghiệp Beckhoff — Industrial PC | Có thể đảm nhiệm vai trò bộ điều khiển khi được cài TwinCAT 3 Runtime phù hợp |
| Beckhoff Panel PC | Các model phù hợp có thể kết hợp giao diện vận hành và chức năng điều khiển |
| Máy tính PC tương thích | Có thể sử dụng để học tập, thử nghiệm hoặc triển khai điều khiển khi đáp ứng yêu cầu phần cứng, hệ điều hành và license |
3. TwinCAT 3 có miễn phí không?
Phần lập trình PLC cơ bản của TwinCAT 3 Engineering được miễn phí license. Người dùng có thể cài môi trường này để học tập và phát triển chương trình.
Trong khi đó, Runtime và một số chức năng mở rộng cần license tương ứng. Beckhoff cung cấp cơ chế dùng thử 7 ngày cho các sản phẩm hỗ trợ; license thử nghiệm có thể được tạo lại để phục vụ học tập, kiểm thử.
Do đó, cần phân biệt rõ việc tải phần mềm miễn phí với việc được sử dụng miễn phí mọi chức năng. Khi triển khai hệ thống thực tế, cần xác định license theo cấu hình ứng dụng và thiết bị đích.
II. Những điều cần chuẩn bị trước khi cài đặt TwinCAT 3
1. Kiểm tra cấu hình máy tính
Yêu cầu hệ thống của TwinCAT 3 phụ thuộc vào phiên bản, môi trường phát triển và thành phần cần cài đặt. Nếu cài cả Engineering và Runtime trên cùng máy, máy tính phải đáp ứng yêu cầu của cả hai.
Đối với môi trường Engineering sử dụng TcXaeShell, tài liệu Beckhoff nêu các yêu cầu cơ bản sau:
| Hạng mục | Thông tin cần kiểm tra |
| Hệ điều hành | Windows 10 hoặc Windows 11, tùy thành phần và phiên bản |
| Bộ xử lý | Từ 1,8 GHz; khuyến nghị bộ xử lý hai nhân trở lên |
| RAM | Tối thiểu 4 GB; TcXaeShell64 được khuyến nghị 16 GB |
| Dung lượng trống | Khoảng 10 GB khi chưa cài Visual Studio; cần thêm dung lượng cho thành phần mở rộng |
| Ổ lưu trữ | Nên sử dụng SSD |
Riêng Runtime trên Windows 11, Beckhoff nêu mốc hỗ trợ từ Build 4024.68 hoặc 4026.16. Không nên lựa chọn bộ cài chỉ dựa vào tên “TwinCAT 3” mà bỏ qua số Build cụ thể.
Để học tập thuận tiện, bạn nên chuẩn bị máy có đủ dung lượng cho dự án, thư viện và các gói cài bổ sung. Nếu sử dụng máy tính công ty, cần bảo đảm tài khoản có quyền cài phần mềm.
2. Lựa chọn đúng phiên bản TwinCAT 3
Hai nhánh phiên bản thường xuất hiện trong tài liệu hướng dẫn là TwinCAT 3.1 Build 4024 và Build 4026.
Điểm khác biệt cần chú ý khi cài đặt:
- Build 4024: Sử dụng bộ cài theo hình thức Setup.
- Build 4026: Sử dụng TwinCAT Package Manager để quản lý các gói phần mềm.
Vì vậy, hướng dẫn cài đặt cho Build 4024 có thể không khớp với những cửa sổ bạn thấy khi sử dụng Build 4026.
Khi chọn phiên bản, nên căn cứ vào mục đích:
| Nhu cầu | Cách lựa chọn |
| Học theo khóa học hoặc tài liệu có sẵn | Dùng đúng Build được hướng dẫn để dễ đối chiếu |
| Bảo trì máy đang hoạt động | Kiểm tra phiên bản dự án, Runtime và thư viện hiện có |
| Cài môi trường mới | Đối chiếu yêu cầu hệ thống và tài liệu cài đặt của nhánh lựa chọn |
| Thử chạy chương trình trên laptop | Kiểm tra thêm khả năng tương thích của Runtime |
Đối với dự án đang sử dụng trong nhà máy, nên sao lưu trước khi thay đổi môi trường phát triển hoặc nâng cấp phiên bản.
III. Các bước cài đặt phần mềm TwinCAT 3
Tải file cài đặt: [TẠI ĐÂY]

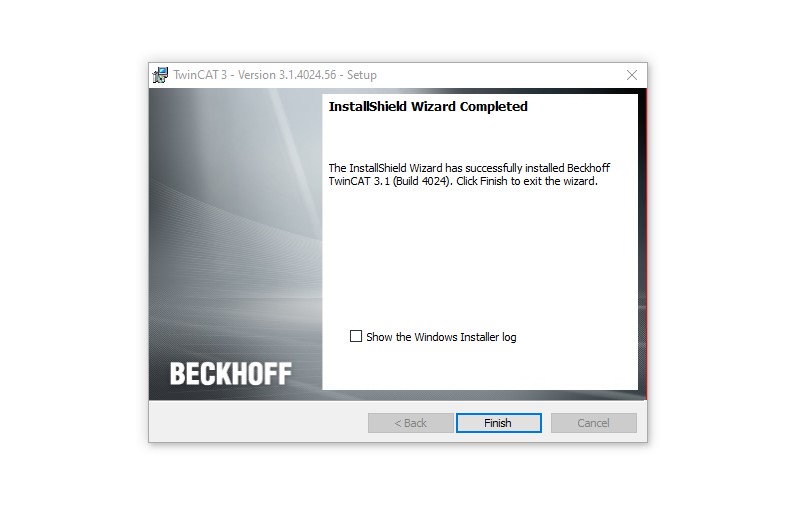

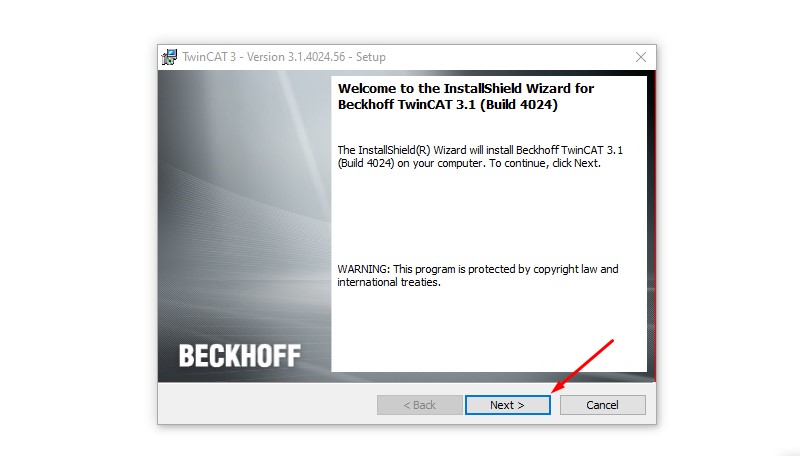

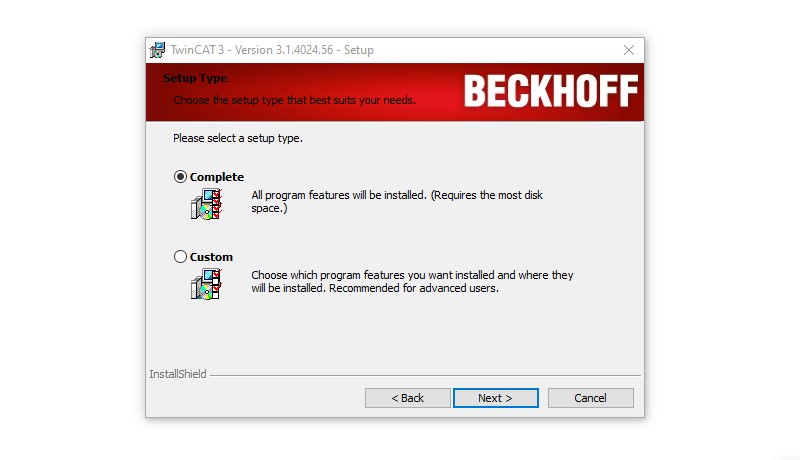

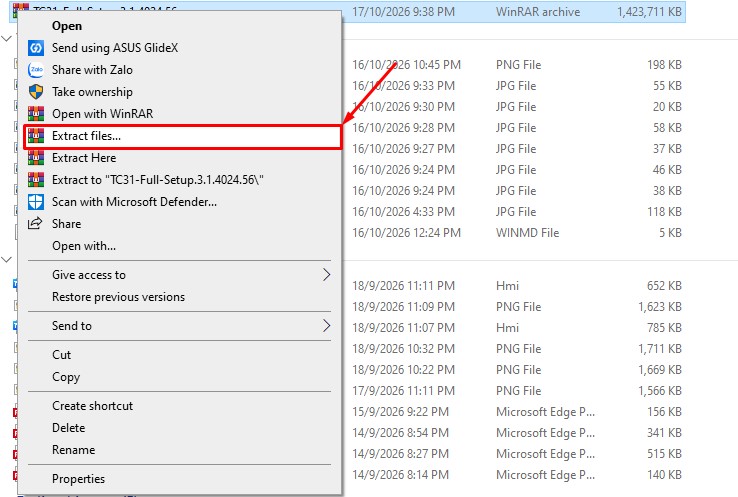

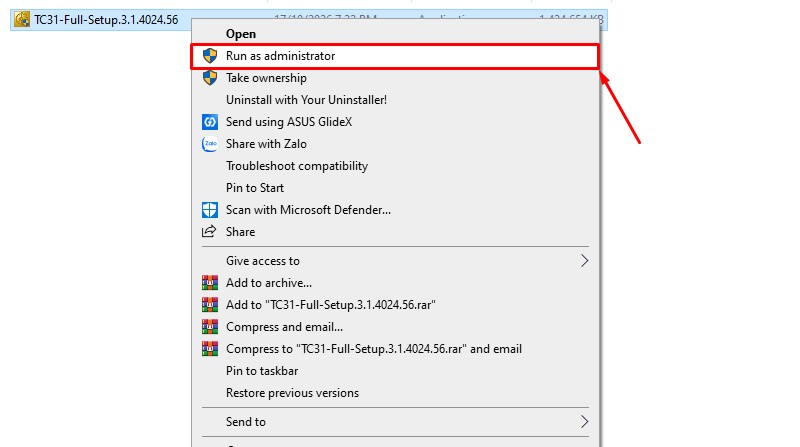

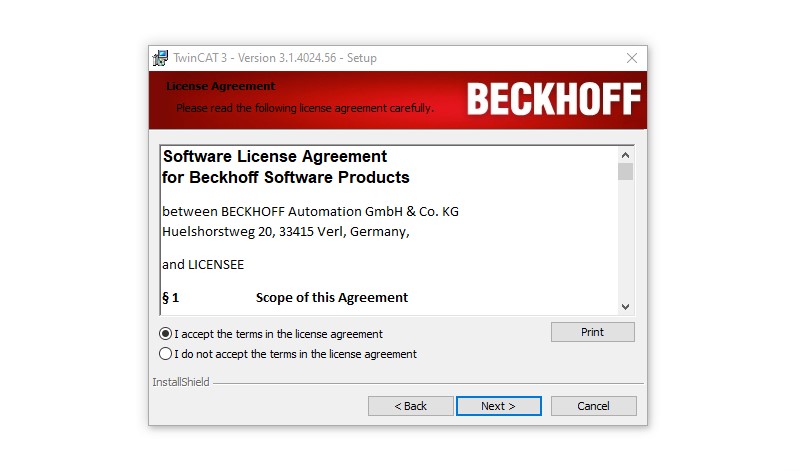

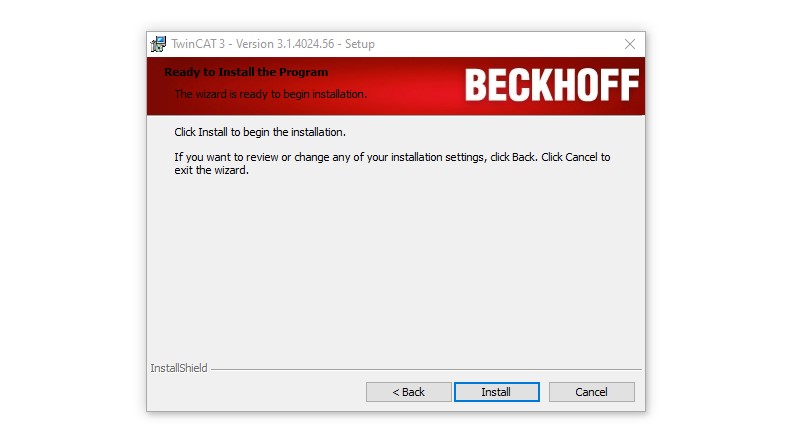

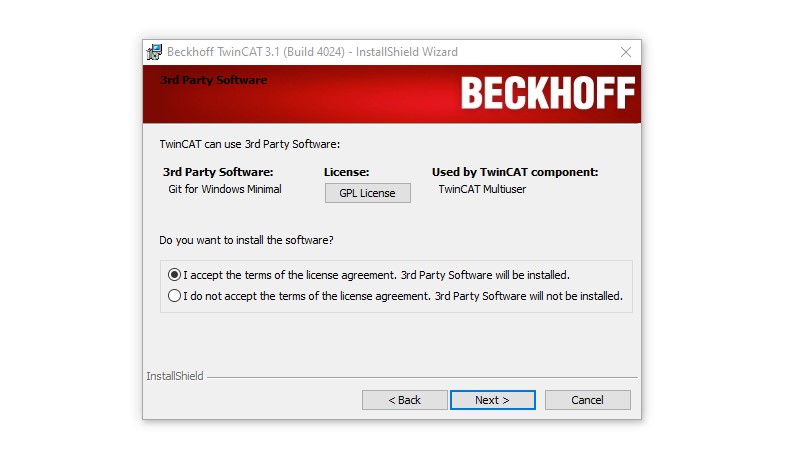

Sau khi tải file về, tiến hành cài đặt theo hướng dẫn:

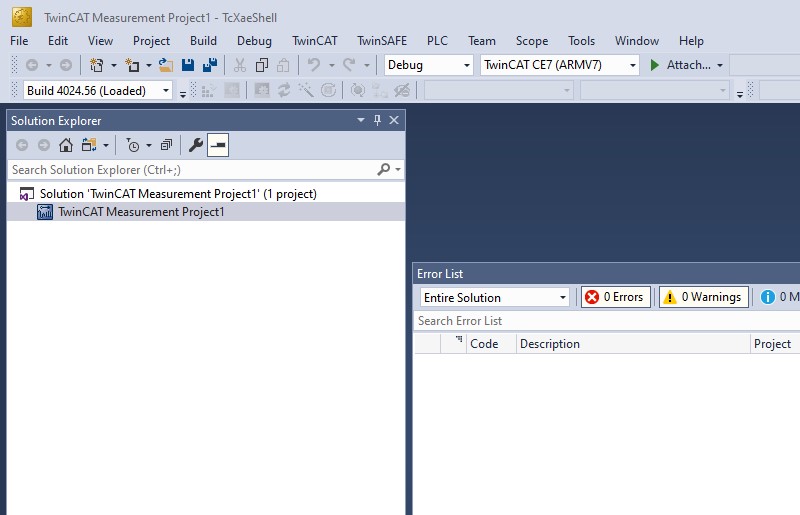

Đây là giao diện phần mềm sau khi hoàn tất cài đặt:
IV. Những lỗi thường gặp khi cài đặt TwinCAT 3 và cách khắc phục
Bảng dưới đây tổng hợp các tình huống cần kiểm tra khi cài đặt và sử dụng lần đầu. Đây là hướng chẩn đoán ban đầu, không phải bảng mã lỗi chính thức của Beckhoff.
| Tình huống | Nguyên nhân có thể gặp | Hướng kiểm tra, xử lý |
| Không mở được bộ cài | File tải chưa đầy đủ hoặc thiếu quyền thực thi | Kiểm tra file, tải lại từ Beckhoff và chạy bằng quyền quản trị |
| Quá trình cài đặt dừng giữa chừng | Thiếu dung lượng, lỗi gói cài hoặc đang chờ khởi động lại | Đọc thông báo, kiểm tra dung lượng và nhật ký cài đặt trước khi thử lại |
| Package Manager không tải được gói | Lỗi kết nối, tài khoản hoặc cấu hình nguồn tải | Kiểm tra Internet, đăng nhập myBeckhoff và cấu hình feeds |
| Không thấy mẫu TwinCAT XAE Project | Chưa cài Engineering hoặc mở sai môi trường tích hợp | Kiểm tra thành phần đã cài và lựa chọn TcXaeShell/Visual Studio |
| Mở được dự án nhưng không biên dịch | Thiếu thư viện hoặc khác phiên bản dự án | Đọc Error List, kiểm tra References và phiên bản môi trường gốc |
| Biên dịch được nhưng không chạy được | Thiết bị đích, Runtime hoặc license chưa phù hợp | Kiểm tra từng phần trước khi cài lại toàn bộ phần mềm |
| Runtime không khởi động trên laptop | Build, hệ điều hành hoặc cấu hình máy chưa tương thích | Đối chiếu yêu cầu XAR; không dùng kết quả mở được XAE để kết luận Runtime tương thích |
| Không kết nối được với bộ điều khiển | Sai thông số mạng hoặc cấu hình kết nối | Kiểm tra địa chỉ IP, thiết bị đích và cấu hình ADS Route |
| License dùng thử hết hạn | Đã hết thời gian sử dụng thử | Tạo lại license thử nghiệm nếu chức năng cho phép hoặc sử dụng license phù hợp |
Khi cần hỗ trợ, nên cung cấp ảnh thông báo lỗi, số Build TwinCAT 3, phiên bản Windows và thao tác đang thực hiện. Những thông tin này giúp xác định nguyên nhân nhanh hơn so với mô tả chung rằng “phần mềm không chạy”.
Việc cài đặt TwinCAT 3 sẽ dễ kiểm soát hơn khi bạn xác định rõ mục đích sử dụng, chọn đúng Engineering và Runtime, đồng thời làm theo hướng dẫn của từng nhánh phiên bản. Sau khi cài xong, hãy tạo dự án kiểm tra trước khi chuyển sang kết nối thiết bị hoặc chạy chương trình.
Nếu đang xây dựng máy mới và cần lựa chọn PLC, HMI, Servo theo yêu cầu thực tế, bạn có thể liên hệ Tự Động Hóa Toàn Cầu để trao đổi về số lượng I/O, chức năng điều khiển và ngân sách đầu tư, từ đó lựa chọn phương án phù hợp.
