Hướng Dẫn Cài Đặt Phần Mềm RSLogix 500 Từ A Đến Z

RSLogix 500 là phần mềm lập trình PLC của hãng Rockwell Automation (Allen-Bradley), được sử dụng phổ biến với các dòng bộ điều khiển SLC 500 và MicroLogix. Tuy nhiên, trong quá trình cài đặt, người dùng có thể gặp một số vấn đề như tải sai bộ cài, thiếu License Key (hoặc FactoryTalk Activation), cài không đúng trình tự các phần mềm bổ trợ (đặc biệt là RSLinx Classic), phần mềm không tương thích với các phiên bản hệ điều hành Windows mới hoặc cài đặt hoàn tất nhưng không thể khởi động.

Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn cài đặt phần mềm RSLogix 500 từ A-Z theo từng bước cụ thể, từ chuẩn bị bộ cài, kiểm tra cấu hình máy tính, tiến hành cài đặt đến kích hoạt License (FactoryTalk Activation) và xử lý một số lỗi thường gặp. Nội dung được trình bày rõ ràng, dễ thực hiện, phù hợp với sinh viên, kỹ thuật viên và người mới bắt đầu làm quen với hệ thống PLC của Allen-Bradley.

Danh mục dự án

I. Tổng quan về phần mềm RSLogix 500

1. Phần mềm RSLogix 500 là gì?

RSLogix 500 là phần mềm kỹ thuật PLC thuộc hệ sinh thái tự động hóa do Rockwell Automation (Allen-Bradley) phát triển. Đây là phần mềm chuyên dụng được sử dụng để lập trình, cấu hình, vận hành và chẩn đoán các hệ thống điều khiển tự động, đặc biệt là dành riêng cho các dòng bộ điều khiển SLC 500 và MicroLogix.

Phần mềm RSLogix 500 cho phép người dùng thực hiện nhiều công việc trong cùng một môi trường lập trình và cấu hình PLC Allen-Bradley như:

Tạo, chỉnh sửa và quản lý chương trình điều khiển.
Cấu hình Controller, module tín hiệu và các thiết bị mở rộng.
Thiết lập cấu hình phần cứng thông qua chức năng I/O Configuration.
Cấu hình mạng và các thông số truyền thông giữa các thiết bị (thông qua Channel Configuration và RSLinx Classic).
Theo dõi trạng thái hoạt động của bộ điều khiển và các module.
Monitor và chỉnh sửa chương trình trực tiếp (Online Editing) khi hệ thống đang vận hành.
Chẩn đoán lỗi phần cứng, lỗi truyền thông và trạng thái hệ thống.
Quản lý bộ nhớ và vùng dữ liệu (Data Files) theo cấu trúc địa chỉ vật lý truyền thống (ví dụ: B3, T4, C5, N7, F8,…) thay vì quản lý theo Tags hay UDT như các phần mềm đời mới.
Mô phỏng, kiểm tra chương trình khi kết hợp với phần mềm RSLogix Emulate 500.

Khác với Studio 5000, RSLogix 500 được thiết kế chuyên dụng cho các dòng bộ điều khiển SLC 500 và MicroLogix, do đó phần mềm này chỉ hỗ trợ duy nhất ngôn ngữ lập trình LD (Ladder Logic – Biểu đồ hình thang). Tuy nhiên, ngôn ngữ LD lại vô cùng quen thuộc và rất dễ tiếp cận với các kỹ thuật viên điện – tự động hóa nhờ cách thể hiện chương trình bám sát với sơ đồ mạch điều khiển relay truyền thống.

2. RSLogix 500 hỗ trợ những dòng PLC nào?

RSLogix 500 được Rockwell Automation phát triển chuyên dụng để lập trình, cấu hình và chẩn đoán cho các dòng PLC cỡ nhỏ và tầm trung truyền thống của Allen-Bradley, tiêu biểu gồm:

SLC 500 Series (ví dụ: SLC 5/01, 5/02, 5/03, 5/04, 5/05).
MicroLogix Series (ví dụ: MicroLogix 1000, 1100, 1200, 1400, 1500).

Khác với nền tảng Logix 5000 (phần mềm Studio 5000 bắt buộc phải khớp chặt chẽ với phiên bản Firmware của CPU), RSLogix 500 có tính tương thích ngược rất tốt. Một phiên bản phần mềm RSLogix 500 mới (ví dụ như v9.05 hoặc v12.0) có thể lập trình và cấu hình cho hầu hết các bộ điều khiển SLC 500 và MicroLogix đời cũ mà không gặp trở ngại về xung đột Firmware.

Cần lưu ý rằng RSLogix 500 không phải phần mềm để lập trình các dòng PAC/PLC thế hệ mới hoặc các dòng quá cũ của Allen-Bradley. Các dòng PAC hiện đại như ControlLogix hay CompactLogix bắt buộc phải sử dụng phần mềm Studio 5000 (hoặc RSLogix 5000). Dòng PLC-5 cổ điển sử dụng phần mềm RSLogix 5. Đối với các dòng PLC kinh tế thế hệ mới như Micro800, Rockwell phát triển riêng phần mềm Connected Components Workbench (CCW) để lập trình.

Vì vậy, trước khi tải và cài đặt RSLogix 500, người dùng nên kiểm tra chính xác dòng thiết bị và mã CPU (Catalog Number) đang sử dụng để đảm bảo thiết bị thuộc họ SLC 500 hoặc MicroLogix. Không nên chỉ dựa vào thương hiệu Allen-Bradley để lựa chọn phần mềm, bởi mỗi thế hệ và phân khúc điều khiển của Rockwell yêu cầu một môi trường lập trình hoàn toàn khác nhau.

II. Những điều cần chuẩn bị trước khi cài đặt RSLogix 500

Trước khi bắt đầu cài đặt RSLogix 500, người dùng nên kiểm tra và chuẩn bị đầy đủ các điều kiện cần thiết. Việc chuẩn bị đúng ngay từ đầu sẽ giúp quá trình cài đặt diễn ra thuận lợi, đồng thời hạn chế các lỗi liên quan đến bộ cài, License (kích hoạt bản quyền), lỗi thiếu phần mềm giao tiếp hoặc khả năng tương thích với hệ điều hành Windows.

Những nội dung cần chuẩn bị bao gồm:

Máy tính hoạt động ổn định và cấu hình phù hợp: Khác với Studio 5000, RSLogix 500 là phần mềm khá nhẹ, không đòi hỏi cấu hình phần cứng quá cao (chỉ cần RAM 2GB – 4GB là có thể hoạt động tốt). Tuy nhiên, cần lưu ý đến sự tương thích hệ điều hành: các phiên bản RSLogix 500 mới nhất (như V11, V12) có thể cài đặt trên Windows 10, trong khi các phiên bản cũ hơn thường chỉ hoạt động trơn tru trên Windows 7 hoặc Windows XP. Khi cài đặt, bắt buộc phải đăng nhập bằng tài khoản có quyền Administrator.
Bộ cài RSLogix 500 và phần mềm RSLinx Classic: Cần chuẩn bị bộ cài RSLogix 500 đầy đủ. Điểm đặc biệt quan trọng là bạn bắt buộc phải cài đặt thêm phần mềm RSLinx Classic. RSLinx đóng vai trò là phần mềm cấu hình driver truyền thông, giúp máy tính có thể kết nối, giao tiếp và download/upload chương trình với PLC SLC 500 hoặc MicroLogix.
License hợp lệ cho RSLogix 500: Các phiên bản RSLogix 500 hiện hành quản lý bản quyền thông qua phần mềm FactoryTalk Activation Manager tương tự như các phần mềm khác của Rockwell. (Lưu ý: Một số phiên bản rất cũ có thể sử dụng phương thức kích hoạt EVRSI qua đĩa floppy, nhưng hiện nay ít còn phổ biến).
Sao lưu project và License hiện có: Nếu máy tính đã từng cài đặt RSLogix 500 trước đó hoặc đang lưu trữ các chương trình PLC quan trọng (định dạng file .RSS), hãy sao lưu lại toàn bộ dữ liệu dự án và License để phòng tránh mất mát trong quá trình thao tác.

1. Lưu ý quan trọng khi lựa chọn bộ cài RSLogix 500

Người dùng nên tải hoặc nhận bộ cài RSLogix 500 từ các nguồn chính thống như trung tâm tải xuống PCDC (Product Compatibility and Download Center) của Rockwell Automation, nhà phân phối hoặc đơn vị được Rockwell ủy quyền cung cấp phần mềm.
Cần kiểm tra chính xác phiên bản RSLogix 500 và hệ điều hành trước khi cài đặt. Không giống như Studio 5000 đòi hỏi khắt khe về Firmware, RSLogix 500 lại rất nhạy cảm với hệ điều hành: các phiên bản cũ thường chỉ chạy ổn định trên Windows XP hoặc Windows 7, trong khi các phiên bản mới hơn (như v11, v12) mới hỗ trợ tốt trên Windows 10.
Không nên sử dụng các bộ cài được chia sẻ trôi nổi trên Internet, phần mềm crack hoặc công cụ kích hoạt không rõ nguồn gốc. Những bộ cài đã bị chỉnh sửa có thể gây lỗi phần mềm, chứa mã độc hoặc làm hỏng định dạng file lưu trữ chương trình (.RSS) của PLC.
Đối với máy tính kỹ thuật đang lưu chương trình của các dòng SLC 500, MicroLogix hoặc dữ liệu máy móc quan trọng, việc sử dụng bộ cài không rõ nguồn gốc có thể gây rủi ro lớn hơn do lỗi hệ thống hoặc mất dữ liệu.
Với nhà máy, trung tâm đào tạo và doanh nghiệp, nên sử dụng License RSLogix 500 hợp lệ để đảm bảo tính ổn định, khả năng nhận hỗ trợ kỹ thuật cũng như tuân thủ các quy định về bản quyền phần mềm.

Vì vậy, người dùng nên ưu tiên sử dụng RSLogix 500 cùng license chính hãng để đảm bảo phần mềm hoạt động ổn định, an toàn và tuân thủ các quy định về bản quyền.

Trường hợp chưa có license RSLogix 500 hoặc chưa xác định được phiên bản phù hợp với dòng bộ điều khiển PLC Allen-Bradley (đặc biệt là các dòng SLC 500 hoặc MicroLogix) đang sử dụng, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được tư vấn lựa chọn phần mềm, hỗ trợ license và hướng dẫn cài đặt theo đúng quy trình.

2. Giải pháp tiết kiệm và an toàn với PLC Xinje

Bên cạnh PLC Siemens, hiện nay PLC Xinje cũng đang được nhiều đơn vị chế tạo máy, kỹ thuật viên và xưởng sản xuất lựa chọn nhờ một số ưu điểm:

Dễ tiếp cận và chuyển đổi: tư duy lập trình và giao diện phần mềm có nhiều điểm tương đồng với Siemens hoặc Delta, giúp kỹ thuật viên dễ làm quen.
Tối ưu chi phí đầu tư: giá PLC Xinje thường thấp hơn khoảng 10% – 30% so với Delta và khoảng 40% – 60% so với Mitsubishi.
Hệ sinh thái đồng bộ: cung cấp PLC, HMI, Servo, biến tần, I/O và nhiều thiết bị tự động hóa khác.

Một trong những điểm đáng chú ý của PLC Xinje là phần mềm lập trình được cung cấp miễn phí bản quyền. Người dùng không cần mua thêm license phần mềm lập trình, qua đó giúp giảm chi phí ban đầu khi học tập, chế tạo máy hoặc triển khai các hệ thống tự động hóa mới.

*Ưu điểm khi sử dụng PLC Xinje

Phần mềm lập trình bản quyền miễn phí.
Hỗ trợ đào tạo, hướng dẫn cài đặt 1-1 miễn phí.
Có tài liệu và video hướng dẫn miễn phí.
Đội ngũ kỹ thuật hỗ trợ 24/7.

*Khi nào có thể cân nhắc sử dụng PLC Xinje?

Muốn sử dụng phần mềm lập trình bản quyền miễn phí, dễ tải và dễ cài đặt.
Đang chế tạo máy mới và muốn đồng bộ PLC, HMI, Servo trong cùng một hệ sinh thái.
Là sinh viên hoặc kỹ thuật viên mới học PLC và cần một giải pháp thực hành tiết kiệm.
Xưởng chế tạo máy cần dòng PLC dễ tiếp cận, có đội ngũ kỹ thuật hỗ trợ.
Doanh nghiệp muốn hạn chế rủi ro từ việc sử dụng phần mềm crack hoặc phần mềm không rõ nguồn gốc.

Mitsubishi vẫn là lựa chọn phù hợp với những hệ thống đã tiêu chuẩn hóa theo hãng, các nhà máy đang sử dụng nền tảng Mitsubishi hoặc những dự án có yêu cầu cụ thể về thiết bị. Tuy nhiên, với những dự án chế tạo máy mới, chi phí phần mềm lập trình có bản quyền cũng là một yếu tố cần được tính toán bên cạnh chi phí phần cứng.

Vì vậy, anh em trong lĩnh vực điện – tự động hóa có thể cân nhắc thêm PLC Xinje như một lựa chọn khác khi cần tối ưu chi phí. Người dùng vừa có thể tiếp cận phần mềm lập trình miễn phí bản quyền, vừa sử dụng hệ sinh thái thiết bị đồng bộ và đáp ứng được nhiều ứng dụng tự động hóa phổ biến hiện nay.

Tham khảo các dòng PLC Xinje lập trình tương đồng Mitsubishi: TẠI ĐÂY

Sau khi đã chuẩn bị bộ cài, Product ID hợp lệ và kiểm tra máy tính, người dùng có thể bắt đầu cài đặt phần mềm Studio 5000.

Tải file cài đặt RSLogix 500: TẠI ĐÂY

Bước 1: Đăng nhập vào máy tính với tư cách quản trị viên (administrator) hoặc người dùng có quyền quản trị.

Bước 2: Lắp đĩa CD-ROM RSLogix 500 vào ổ đĩa CD-ROM hoặc sử dụng gói cài đặt được tải xuống từ trang web của Rockwell.

Bước 3: Chương trình cài đặt sẽ tự động bắt đầu. Nếu không, hãy mở đĩa cài đặt/thư mục cài đặt và chạy tệp Autorun.exe.

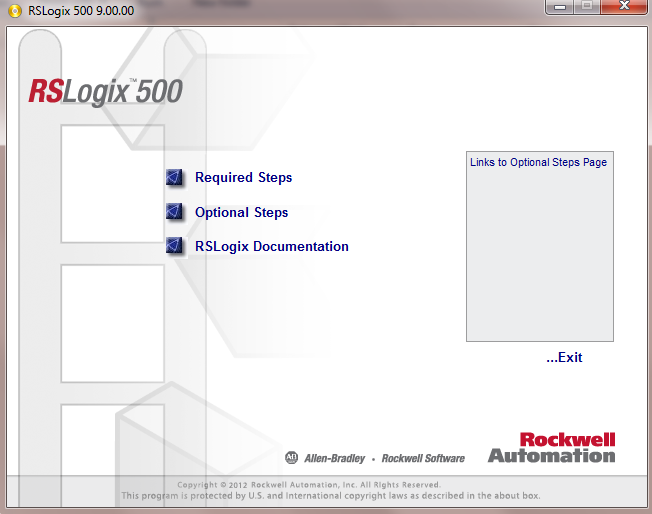

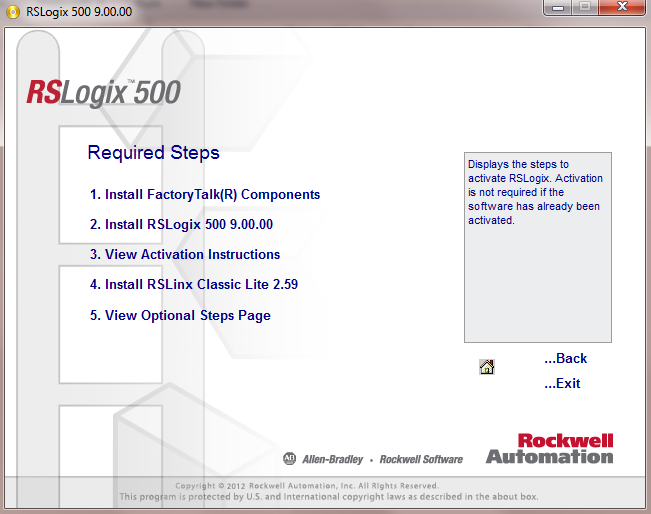

Bước 4: Nhấp vào Required Steps.

Bước 5: Sau đó nhấp vào Install RSLogix 500.

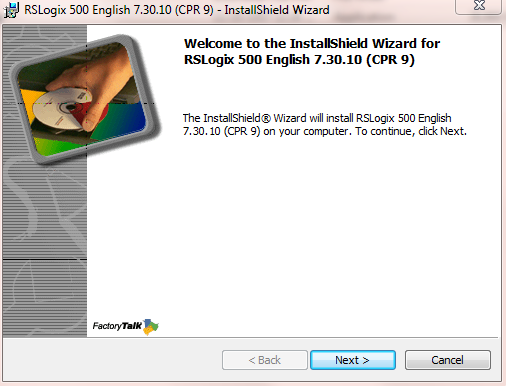

Bước 6: Cửa sổ Install Shield Wizard sẽ xuất hiện, nhấp vào Next trên đó.

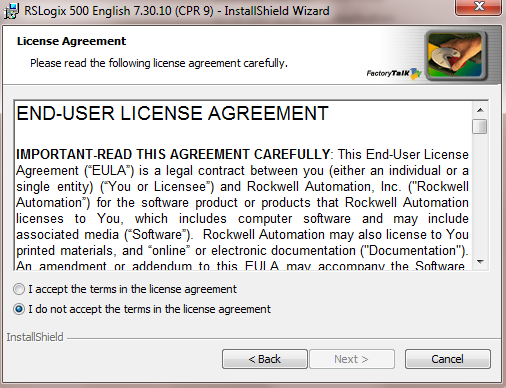

Bước 7: Đọc kỹ và chấp nhận thỏa thuận cấp phép, nhấp vào Next.

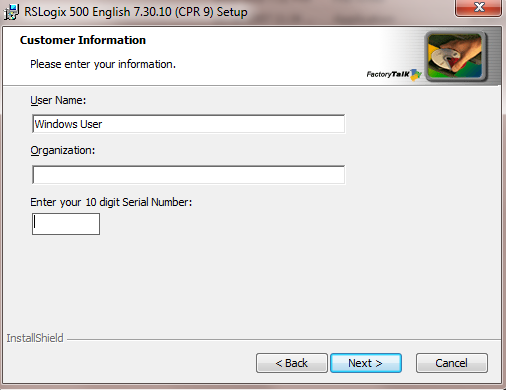

Bước 8: Nhập tên của bạn, tên công ty và số sê-ri, nhấp vào Next.

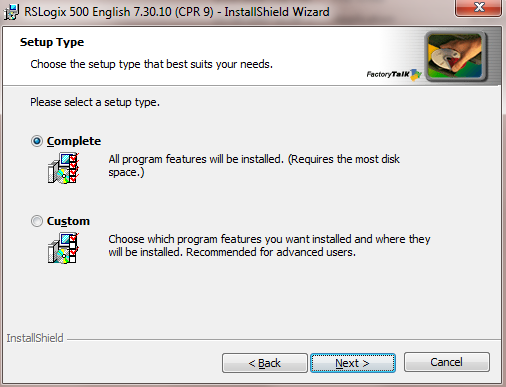

Bước 9: Chọn cài đặt Complete và nhấp vào Next.

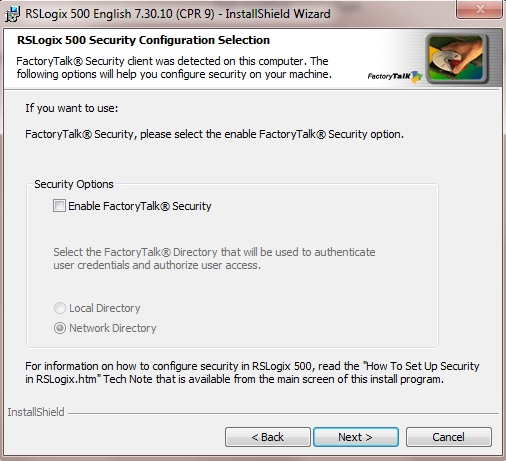

Bước 10: Nếu bạn không muốn sử dụng FactoryTalk Security để kiểm soát quyền truy cập của người dùng vào các chức năng của RSLogix 500, hãy đảm bảo rằng ô Enable FactoryTalk Security không được chọn, sau đó nhấp vào Next.

Bước 11: Nếu bạn muốn sử dụng FactoryTalk Security để kiểm soát quyền truy cập của người dùng vào các chức năng của RSLogix 500, hãy chọn ô Enable FactoryTalk Security và sau đó nhấp vào Next. Tham khảo Ấn phẩm Hướng dẫn Đạt kết quả RSLogix500 LG500-GR002J (RSLogix500 Getting Results Guide Publication LG500-GR002J) để biết thêm thông tin chi tiết.

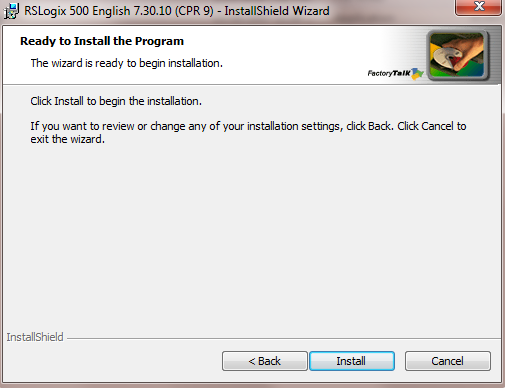

Bước 12: Làm theo các hướng dẫn xuất hiện trên màn hình để cài đặt phần mềm.

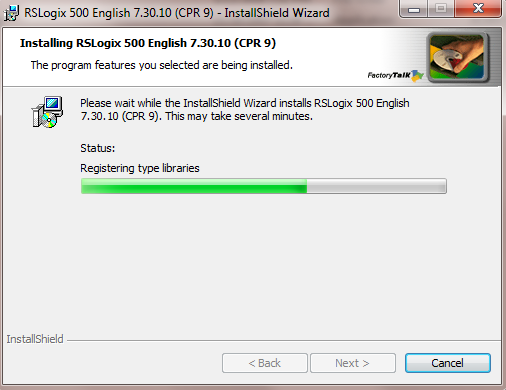

Bước 13: Sau đó sẽ hiển thị tiến trình cài đặt.

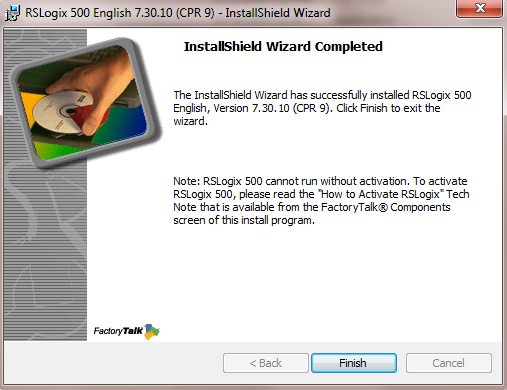

Bước 14: Sau đó sẽ hiển thị thông báo hoàn tất cài đặt, nhấp vào Finish.

IV. Những lỗi thường gặp khi cài đặt phần mềm RSLogix 500 và cách khắc phục

Trong quá trình cài đặt phần mềm RSLogix 500, người dùng có thể gặp một số lỗi liên quan đến bộ cài, quyền Administrator, Product ID, dung lượng ổ cứng hoặc khả năng tương thích với Windows.

Dưới đây là một số trường hợp phổ biến:

Mã lỗi (Hex)	Ý nghĩa	Nguyên nhân	Cách khắc phục
0001	Lỗi bộ nhớ NVRAM	Dữ liệu bộ nhớ bị lỗi hoặc mất khả năng lưu giữ.	Kiểm tra nguồn, tiếp địa, pin dự phòng; nạp lại chương trình từ bản sao lưu.
0002	Hardware watchdog timeout	Bộ giám sát phần cứng phát hiện thời gian chờ bất thường.	Kiểm tra nhiễu điện, nguồn cấp và tiếp địa; xử lý nguyên nhân trước khi khởi động lại.
0003	Lỗi bộ nhớ Memory Module	Chương trình hoặc dữ liệu trên module nhớ bị lỗi.	Ghi lại nội dung module; thay module nếu lỗi vẫn xảy ra.
0008	Lỗi phần mềm nội bộ CPU	Bộ xử lý gặp lỗi phần mềm nội bộ.	Kiểm tra nguồn/nhiễu, nạp lại chương trình; liên hệ kỹ thuật nếu lỗi tái diễn.
0010	Không tương thích phiên bản CPU	Revision của bộ xử lý không đáp ứng phiên bản chương trình.	Kiểm tra firmware/OS và khả năng tương thích trước khi nâng cấp hoặc sửa project.
0011	Thiếu file chương trình số 2	Ladder file thực thi số 2 (LAD 2) không tồn tại.	Khôi phục file chương trình và tải lại project hợp lệ.
0012	Lỗi bộ nhớ chương trình Ladder	Chương trình Ladder trong bộ nhớ có lỗi.	Kiểm tra nhiễu, nguồn; xác minh và tải lại bản chương trình đã sao lưu.
0013	Thiếu module nhớ bắt buộc	Thiếu Memory Module hoặc các bit S:1/10, S:1/11 không đúng yêu cầu.	Lắp module nhớ phù hợp và kiểm tra thiết lập các bit trạng thái.
0019	Thiếu hoặc trùng nhãn	Nhãn trong chương trình hoặc chương trình con bị trùng/thiếu.	Kiểm tra nhãn và lệnh tham chiếu; sửa nhãn trùng hoặc bổ sung nhãn còn thiếu.
001F	Lỗi toàn vẹn khi chỉnh sửa online	Mất truyền thông, nhiễu hoặc mất nguồn trong lúc online edit.	Nạp lại chương trình từ bản đúng và thực hiện lại thay đổi.
0020	Phát hiện lỗi nhỏ cuối chu kỳ quét	Có bit Minor Error trong S:5 được bật ở cuối scan.	Xem các bit lỗi S:5 để tìm và sửa nguyên nhân gốc.
0021	Mất nguồn khung I/O mở rộng	Chassis I/O mở rộng từ xa bị mất nguồn.	Kiểm tra nguồn cấp và kết nối của chassis mở rộng.
0022	Vượt thời gian quét watchdog	Thời gian quét chương trình lớn hơn giới hạn watchdog do người dùng đặt.	Kiểm tra vòng lặp, lệnh JSR và thời gian scan; tối ưu logic hoặc chỉnh watchdog có kiểm soát.
002A	Địa chỉ chỉ số vượt kích thước file	Địa chỉ indexed vượt giới hạn file dữ liệu đang tham chiếu.	Kiểm tra giá trị index và kích thước file dữ liệu liên quan.
002B	Sai file trong tham chiếu gián tiếp	File được tham chiếu không tồn tại hoặc không đúng kiểu dữ liệu.	Kiểm tra số file, kiểu file và tham chiếu gián tiếp.
0030	Vượt mức lồng chương trình con	Quá nhiều JSR lồng nhau hoặc có nguy cơ gọi đệ quy.	Rà soát cấu trúc JSR và loại bỏ lời gọi lặp/đệ quy.
0031	Lệnh không được CPU hỗ trợ	Chương trình chứa lệnh không tương thích với bộ xử lý.	Kiểm tra loại CPU, OS/firmware và thay lệnh phù hợp.
0034	Giá trị Timer âm	Giá trị PRE hoặc ACC của bộ định thời nhỏ hơn 0.	Kiểm tra logic ghi Timer; đưa PRE/ACC về giá trị hợp lệ.
xx52	Thiếu module I/O cần thiết	Module I/O được cấu hình trong chương trình đã bị tháo hoặc không được phát hiện.	Kiểm tra module tại slot xx, nguồn và kết nối backplane.
xx54	Sai loại module I/O	Loại module đang cắm khác với loại project yêu cầu.	Đối chiếu mã module và cấu hình I/O; lắp đúng module hoặc chỉnh cấu hình.
0056	Cấu hình chassis không chính xác	Cấu hình rack/chassis trong chương trình không khớp phần cứng.	Kiểm tra số slot, kiểu chassis và cấu hình I/O.
