Hướng Dẫn Cài Đặt Phần Mềm PAC Machine Edition

PAC Machine Edition (trước đây là Proficy Machine Edition) là phần mềm lập trình tích hợp PLC, PAC và HMI của hãng Emerson (trước thuộc GE Automation), được sử dụng để tạo chương trình điều khiển, thiết kế giao diện màn hình, cấu hình phần cứng và giám sát hoạt động của hệ thống tự động hóa. Phần mềm hỗ trợ chuyên sâu cho các dòng bộ điều khiển PACSystems (RX3i, RSTi-EP), Series 90, VersaMax và màn hình QuickPanel+, cung cấp môi trường phát triển hợp nhất cùng các công cụ kiểm tra và chẩn đoán phục vụ quá trình vận hành, bảo trì thiết bị.

Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách tải và cài đặt PAC Machine Edition trên máy tính, giới thiệu các dòng thiết bị Emerson / GE Automation tương thích và hướng dẫn khắc phục một số lỗi thường gặp trong quá trình sử dụng.

I. Tổng quan về phần mềm PAC Machine Edition

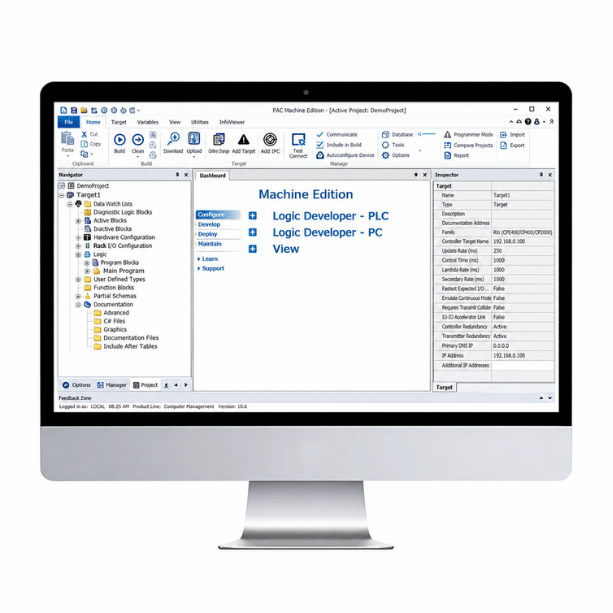

1. PAC Machine Edition là gì?

PAC Machine Edition (tên gọi mới của Proficy Machine Edition) là phần mềm lập trình tích hợp (All-in-One) dành cho PLC, PAC, HMI và điều khiển chuyển động (Motion Control) do Emerson (trước đây là GE Intelligent Platforms / GE Fanuc) phát triển. Phần mềm được thiết kế chuyên biệt cho các dòng bộ điều khiển PACSystems (RX3i, RSTi-EP), Series 90, VersaMax và màn hình QuickPanel+. Phần mềm cung cấp một môi trường phát triển hợp nhất để cấu hình phần cứng, giúp kỹ sư xây dựng chương trình điều khiển, thiết kế giao diện vận hành (HMI), kiểm tra hoạt động và xử lý sự cố trong các hệ thống tự động hóa từ quy mô nhỏ đến các dây chuyền công nghiệp lớn, phức tạp.

Thông qua PAC Machine Edition, người dùng có thể thực hiện những công việc như:

• Tạo mới, chỉnh sửa và quản lý các project tích hợp đa mục tiêu (Targets) bao gồm chương trình điều khiển PLC/PAC, giao diện hiển thị HMI và cấu hình truyền thông trên cùng một giao diện.

• Lựa chọn model CPU thuộc dòng PACSystems (RX3i, RX7i, RSTi-EP), Series 90-30/90-70 hoặc VersaMax, cấu hình rack, nguồn và các module ngõ vào/ra (Digital, Analog, High-speed Counter, RTD/TC, Motion…) cùng các trạm I/O phân tán (Remote I/O).

• Viết chương trình điều khiển logic đa ngôn ngữ theo chuẩn IEC 61131-3 như Ladder Diagram (LD), Structured Text (ST), Function Block Diagram (FBD), Instruction List (IL) và ngôn ngữ C.

• Thiết kế giao diện đồ họa cho màn hình HMI QuickPanel+ / QuickPanel View (thông qua module View), cấu hình các đối tượng hiển thị, đồ thị xu hướng (Trend), cảnh báo (Alarm) và gán biến trực tiếp từ bộ điều khiển.

• Biên dịch (Validate/Build), kiểm tra lỗi cú pháp, kiểm tra xung đột địa chỉ vùng nhớ và quản lý dung lượng bộ nhớ chương trình.

• Thiết lập kết nối truyền thông giữa máy tính và bộ điều khiển thông qua cổng Ethernet (SRTP) hoặc cổng Serial RS232/RS485 (SNP/SNPX).

• Download chương trình và cấu hình phần cứng từ máy tính xuống bộ điều khiển hoặc màn hình HMI.

• Upload chương trình và dữ liệu thực tế từ bộ điều khiển hoặc HMI về máy tính để sao lưu, đối chiếu và chỉnh sửa.

• Giám sát trực tuyến (Online mode / Monitor), cưỡng chế tín hiệu (Force) và theo dõi trạng thái các vùng nhớ (%I, %Q, %R, %M, %G, %AI, %AQ…) cũng như các biến Symbolic thông qua bảng Data Watch.

• Cấu hình các mạng truyền thông công nghiệp tốc độ cao như PROFINET, EtherNet/IP, Modbus TCP/RTU, Profibus, Genius Bus, cấu hình hệ thống dự phòng nóng (Hot Standby Redundancy) và trích xuất bảng lỗi (Fault Tables) phục vụ công tác vận hành, bảo trì.

Ngoài các chức năng lập trình logic và thiết kế HMI cơ bản, PAC Machine Edition còn cung cấp bộ công cụ mạnh mẽ để giám sát trạng thái hệ thống trực tuyến, chẩn đoán lỗi phần cứng chuyên sâu (Controller & I/O Fault Tables) và gỡ lỗi chương trình. Phần mềm tích hợp sẵn thư viện hàm chức năng phong phú như điều khiển PID nâng cao, điều khiển vị trí/chuyển động (Motion), xử lý dữ liệu mảng và các khối hàm người dùng tự định nghĩa (UDFB), được tối ưu hóa chuyên biệt cho nền tảng phần cứng của Emerson / GE.

Nhờ đó, PAC Machine Edition được sử dụng rộng rãi trong quá trình phát triển, vận hành và bảo trì các hệ thống điều khiển tự động hóa từ máy móc độc lập đến các hệ thống điều khiển quá trình và dây chuyền sản xuất quy mô lớn như nhà máy điện, trạm xử lý nước và nước thải, hệ thống dầu khí, nhà máy hóa chất, sản xuất thực phẩm – đồ uống và các hệ thống hạ tầng giao thông, tòa nhà.

2. PAC Machine Edition dùng cho bộ điều khiển nào?

Việc lựa chọn đúng phần mềm và phiên bản lập trình là yêu cầu quan trọng trước khi kết nối, cấu hình phần cứng và nạp chương trình cho các thiết bị của Emerson (trước đây là GE Intelligent Platforms / GE Fanuc).

PAC Machine Edition được phát triển chuyên biệt và tối ưu cho dải sản phẩm điều khiển tự động hóa toàn diện từ PLC cỡ nhỏ, bộ điều khiển PAC hiệu năng cao đến màn hình HMI công nghiệp của hãng, bao gồm các phân loại sản phẩm sau:

Dòng thiết bị Emerson / GE	Đặc điểm ứng dụng
PACSystems™ RX3i & RX7i	Dòng bộ điều khiển tự động hóa khả trình (PAC) hiệu năng cao, hỗ trợ cấu hình dự phòng nóng (Hot Standby Redundancy), mạng PROFINET tốc độ cao và xử lý lượng lớn I/O, chuyên dùng cho các dây chuyền sản xuất lớn, nhà máy điện, dầu khí và xử lý nước.
PACSystems™ RSTi-EP	Dòng bộ điều khiển PAC dạng module nhỏ gọn (Slice I/O) và trạm I/O phân tán tốc độ cao, tối ưu không gian lắp đặt trong tủ điện cho các máy móc OEM và hệ thống điều khiển phân tán.
VersaMax™ Series	Dòng PLC cỡ nhỏ – trung bình (gồm VersaMax Modular, Nano và Micro) có thiết kế linh hoạt, chi phí tối ưu, phù hợp cho các máy móc độc lập (standalone machines) và dây chuyền tự động hóa cục bộ.
Series 90™ (90-30 & 90-70)	Các dòng PLC công nghiệp thế hệ trước của GE Fanuc cực kỳ phổ biến trong các nhà máy lâu năm; phần mềm hỗ trợ đầy đủ việc bảo trì, upload/download và chuyển đổi nâng cấp (migration) lên nền tảng PACSystems RX3i.
QuickPanel+™ & QuickPanel™ View/Control	Dòng màn hình HMI cảm ứng đa điểm và thiết bị tích hợp điều khiển – hiển thị, sử dụng công cụ Proficy View tích hợp sẵn trong phần mềm để thiết kế giao diện vận hành và giám sát dữ liệu.

Tuy nhiên, khả năng hỗ trợ các mã CPU đời mới (như dòng RX3i CPE100/CPE115, CPE330, CPE400 hay RSTi-EP CPE200) và các module mở rộng PROFINET có thể thay đổi tùy theo phiên bản phần mềm. Một số thiết bị thế hệ mới yêu cầu sử dụng PAC Machine Edition từ bản 9.5, 9.8 hoặc 10.x trở lên (thay vì các bản Proficy Machine Edition 7.0 hay 8.x cũ) cùng bản cập nhật firmware tương ứng để khai báo đúng mã phần cứng trong Hardware Configuration.

Đối với các hệ thống giám sát và thu thập dữ liệu quy mô toàn nhà máy (SCADA/HMI Server), người dùng sẽ kết hợp PAC Machine Edition với các nền tảng phần mềm chuyên dụng khác thuộc hệ sinh thái như Proficy iFIX hoặc CIMPLICITY.

Lưu ý: Trước khi tải phần mềm và nạp code, nên kiểm tra chính xác mã thiết bị (Catalog Number / Part Number in trên tem CPU và module), phiên bản firmware hiện tại và chuẩn kết nối truyền thông (Ethernet SRTP hay cáp lập trình Serial RS232/RS485 SNP) để lựa chọn đúng phiên bản PAC Machine Edition tương thích.

II. Chuẩn bị trước khi cài đặt PAC Machine Edition

Trước khi tải và cài đặt PAC Machine Edition, người dùng nên kiểm tra hệ điều hành, cấu hình máy tính và chuẩn bị các thiết bị kết nối cần thiết để quá trình cài đặt diễn ra thuận lợi.

1. Kiểm tra máy tính và hệ điều hành

PAC Machine Edition là nền tảng phần mềm lập trình tích hợp chuyên sâu dành cho máy tính sử dụng hệ điều hành Windows.

Theo tài liệu kỹ thuật của Emerson (và GE Automation), tùy thuộc vào phiên bản phần mềm (Proficy Machine Edition 8.x/9.0 hay PAC Machine Edition 9.5/9.8/10.x), phần mềm hỗ trợ tốt trên các hệ điều hành như:

• Windows 7 SP1 (64-bit) – thường dùng cho các bản PME 8.x, 9.0.

• Windows 10 (64-bit, các bản Professional hoặc Enterprise).

• Windows 11 (64-bit) – tương thích tốt với các bản PAC Machine Edition 9.8, 10.x mới nhất.

• Windows Server (2012 R2, 2016, 2019, 2022).

Khác với các phần mềm lập trình PLC cỡ nhỏ, PAC Machine Edition tích hợp nhiều công cụ quản lý cơ sở dữ liệu, cấu hình mạng và thiết kế HMI nên có dung lượng bộ cài khá lớn và yêu cầu cấu hình phần cứng ở mức trung bình khá trở lên (khuyến nghị RAM tối thiểu 8GB, ổ cứng SSD còn trống ít nhất 10–20GB và CPU đa nhân). Ngoài ra, để quá trình cài đặt các dịch vụ nền (như Microsoft .NET Framework, Visual C++ Redistributable, SQL Server/MSDE) và giao tiếp truyền thông diễn ra trơn tru trên Windows 10/11, người dùng nên kiểm tra kỹ quyền quản trị và các bản cập nhật hệ điều hành.

Để hạn chế lỗi trong quá trình cài đặt, người dùng nên:

• Đảm bảo tài khoản Windows có đầy đủ quyền quản trị (Administrator) và luôn thực hiện Run as administrator khi chạy file setup.exe.

• Tắt tạm thời phần mềm diệt virus, tường lửa (Windows Defender Firewall) và hạ mức UAC (User Account Control) của Windows để tránh việc hệ thống chặn các dịch vụ truyền thông ngầm hoặc xóa nhầm file thực thi/cấp phép (License).

• Tải bộ cài đặt đầy đủ từ nguồn chính thức của Emerson hoặc các đơn vị phân phối, hỗ trợ kỹ thuật uy tín để tránh lỗi thiếu gói cài đặt phụ trợ (Prerequisites) hoặc lỗi hỏng file thư viện DLL.

• Chuẩn bị cáp lập trình và thiết bị kết nối phù hợp với dòng bộ điều khiển:

  • Đối với dòng PACSystems™ (RX3i, RSTi-EP) và QuickPanel+™: Sử dụng cáp mạng Ethernet tiêu chuẩn (Cat5e/Cat6 đầu bấm RJ45) kết nối trực tiếp từ cổng LAN của máy tính hoặc thông qua Switch công nghiệp.

  • Đối với dòng Series 90™ (90-30, 90-70) và VersaMax™: Sử dụng cáp lập trình Serial chuyên dụng RS232/RS485 (như cáp IC690ACC901, IC200CBL500 hoặc cáp chuyển đổi SNP/SNPX sang RJ45/DB15) kết hợp với bộ chuyển đổi USB-to-RS232 chất lượng cao (ưu tiên dùng chip FTDI hoặc Prolific chính hãng).

• Cài đặt đầy đủ driver cho cáp chuyển đổi USB-to-Serial và cấu hình địa chỉ IP tĩnh (Static IP) cho card mạng LAN của máy tính cùng lớp mạng với PLC trước khi kết nối nạp code.

• Giải nén bộ cài ra thư mục gốc (ví dụ C:\PME_Install), tránh đặt bộ cài trong các thư mục có chứa dấu tiếng Việt, ký tự đặc biệt hoặc đường dẫn thư mục quá dài.

Nếu trên máy tính đã cài đặt sẵn Proficy Machine Edition hoặc PAC Machine Edition phiên bản cũ hơn, bạn nên Backup/Export toàn bộ các project hiện có ra file nén sao lưu (*.zip hoặc *.SwxCF) trước khi tiến hành gỡ bản cũ hoặc nâng cấp để đảm bảo an toàn tuyệt đối cho dữ liệu chương trình.

2. PAC Machine Edition có mất phí không?

PAC Machine Edition là phần mềm thương mại có bản quyền của hãng Emerson, yêu cầu người dùng phải kích hoạt giấy phép (License) thông qua công cụ quản lý bản quyền đi kèm (Emerson Software License Manager / Proficy Common Licensing) để sử dụng đầy đủ các tính năng không giới hạn thời gian. Tùy theo nhu cầu thực tế, hãng phân chia các gói bản quyền khác nhau như gói lập trình PLC/PAC chuyên nghiệp (Logic Developer PLC Professional / Standard) hoặc gói tích hợp thiết kế màn hình HMI (View).

Tuy nhiên, đối với mục đích học tập, nghiên cứu, kiểm tra nhanh chương trình hoặc xử lý sự cố khẩn cấp tại nhà máy, PAC Machine Edition cho phép người dùng cài đặt và sử dụng chế độ dùng thử miễn phí (Trial / Demo mode) trong vòng 4 ngày (hoặc dài hơn tùy theo gói kích hoạt tạm thời của hãng) với đầy đủ các chức năng cấu hình, lập trình và kết nối nạp/rút code mà chưa cần nhập mã bản quyền ngay lập tức.

Khi tải PAC Machine Edition, nên ưu tiên:

• Website chính thức và cổng thông tin khách hàng của Emerson (Emerson Support / MyEmerson).

• Trang hỗ trợ kỹ thuật, kho lưu trữ phần mềm chính hãng (Software Downloads).

• Nhà phân phối và đơn vị cung cấp giải pháp thiết bị tự động hóa uy tín.

• Bộ cài đặt nguyên bản (file ISO hoặc bộ nén đầy đủ các gói SIM/Update), chưa bị chỉnh sửa.

Không nên tải các phiên bản PAC Machine Edition trôi nổi không rõ nguồn gốc vì có thể gặp rủi ro như nhiễm mã độc, thiếu các gói dịch vụ nền (Prerequisites / Common Licensing), lỗi hỏng cơ sở dữ liệu project hoặc gây lỗi xung đột truyền thông trong quá trình nạp và giám sát chương trình bộ điều khiển.

III. Hướng dẫn tải và cài đặt PAC Machine Edition

Sau khi xác định được model PLC và phiên bản phần mềm phù hợp, người dùng có thể thực hiện các bước tải và cài đặt U90 Ladder trên máy tính.

Tải file cài đặt: [TẠI ĐÂY]

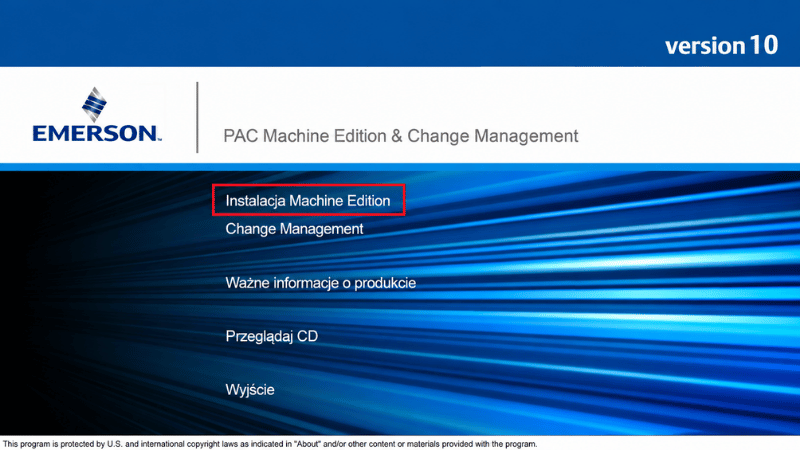

Bước 1: Khởi chạy bộ cài đặt

Sau khi tải bộ cài về máy tính, nếu file ở định dạng .ISO, hãy nhấp chuột phải vào file và chọn Mount để mở ổ đĩa ảo.

Tiếp theo, mở thư mục cài đặt, tìm file PACSetup.exe, nhấp chuột phải và chọn Run as administrator. Khi cửa sổ cài đặt xuất hiện, chọn Installation Machine Edition để bắt đầu.

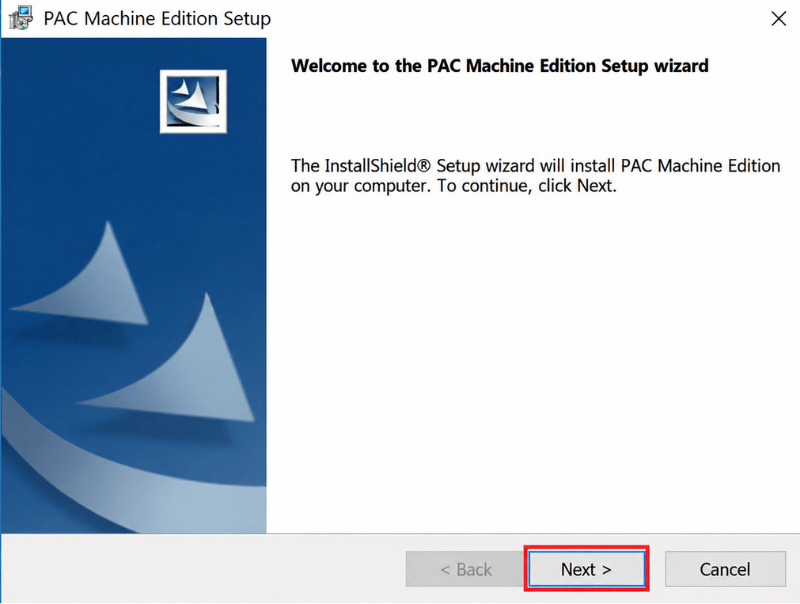

Bước 2: Bắt đầu trình hướng dẫn cài đặt

Sau khi lựa chọn cài đặt phần mềm, cửa sổ PAC Machine Edition Setup Wizard sẽ xuất hiện.

Tại đây, bạn nhấn Next để chuyển sang bước tiếp theo.

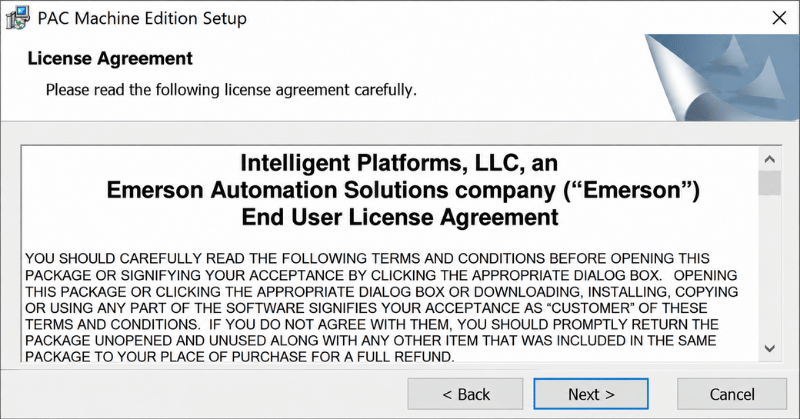

Bước 3: Chấp nhận điều khoản sử dụng

Ở cửa sổ License Agreement, bạn cần đọc và đồng ý với các điều khoản sử dụng phần mềm.

• Chọn I accept the terms in the license agreement.

Bước 4: Lựa chọn thành phần và thư mục cài đặt

Tại cửa sổ PAC Machine Edition Setup, bạn có thể lựa chọn những thành phần cần cài đặt và vị trí lưu phần mềm trên máy tính.

Các thành phần chính bao gồm:

• Logic Developer – PLC: Lập trình và cấu hình PLC/PAC.

• Logic Developer – PC: Phát triển chương trình điều khiển chạy trên máy tính.

• View: Thiết kế giao diện HMI và các ứng dụng giám sát.

• Sample Projects: Những dự án mẫu giúp người dùng tham khảo.

Nếu bạn chủ yếu lập trình PLC, hãy đảm bảo thành phần Logic Developer – PLC được chọn. Bạn cũng có thể giữ nguyên cấu hình mặc định nếu muốn sử dụng các tính năng khác.

Tại mục Install to, phần mềm hiển thị thư mục cài đặt. Có thể giữ nguyên đường dẫn mặc định hoặc nhấn Change để thay đổi.

Sau khi lựa chọn xong, nhấn Next.

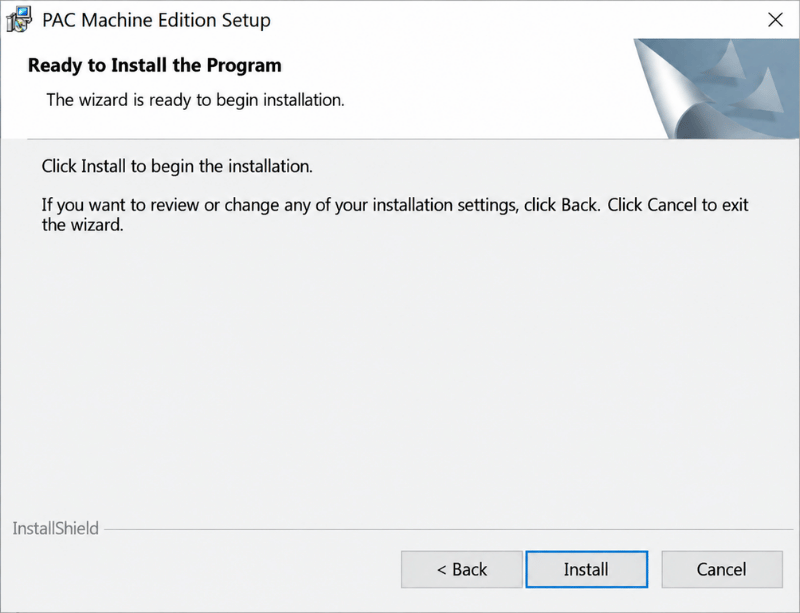

Bước 5: Tiến hành cài đặt phần mềm

Tại cửa sổ Ready to Install the Program, hệ thống thông báo đã sẵn sàng cài đặt PAC Machine Edition.

Bạn nhấn Install để bắt đầu. Quá trình này có thể mất vài phút tùy thuộc cấu hình máy tính và những thành phần đã lựa chọn.

Trong quá trình cài đặt, không nên tắt máy tính hoặc đóng cửa sổ cài đặt. Nếu Windows yêu cầu cài thêm thành phần hỗ trợ, hãy thực hiện theo hướng dẫn trên màn hình.

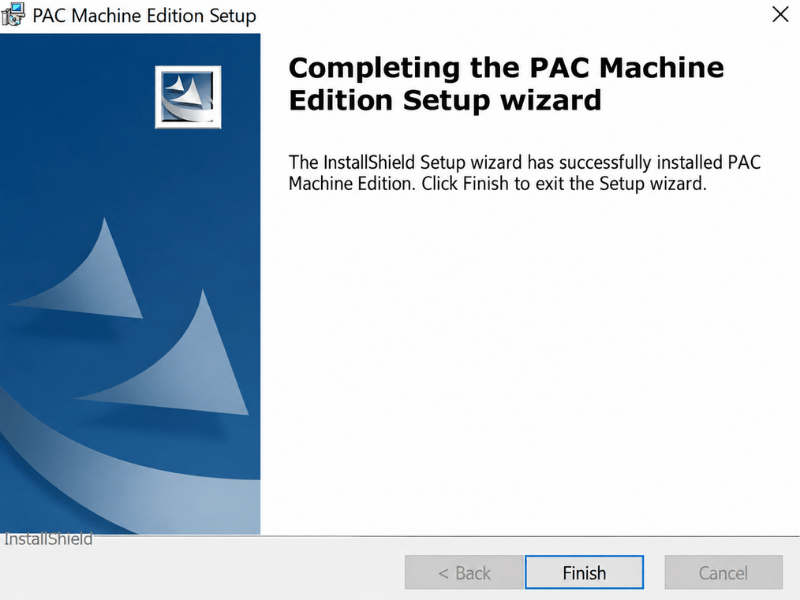

Bước 6: Hoàn tất quá trình cài đặt

Khi phần mềm được cài đặt thành công, cửa sổ Completing the PAC Machine Edition Setup Wizard sẽ xuất hiện.

Bạn nhấn Finish để kết thúc. Nếu hệ thống yêu cầu khởi động lại máy tính, hãy lưu công việc đang thực hiện và khởi động lại.

IV. Những lỗi thường gặp khi cài đặt PAC Machine Edition và cách khắc phục

Trong quá trình tải, cài đặt và sử dụng phần mềm PAC Machine Edition, người dùng có thể gặp một số lỗi liên quan đến quyền truy cập Windows, bộ cài không tương thích, thiếu thành phần hệ thống, kích hoạt bản quyền hoặc kết nối với PLC/PAC Emerson.

Dưới đây là bảng tổng hợp những lỗi thường gặp, nguyên nhân và cách khắc phục giúp người dùng dễ dàng kiểm tra, xử lý và đảm bảo phần mềm hoạt động ổn định.

LỖI THƯỜNG GẶP	NGUYÊN NHÂN CÓ THỂ XẢY RA	CÁCH KHẮC PHỤC
Không chạy được file cài đặt PAC Machine Edition	Bộ cài bị lỗi, chưa giải nén đầy đủ hoặc thiếu quyền quản trị Windows.	Kiểm tra lại bộ cài, giải nén đầy đủ và chạy PACSetup.exe bằng quyền Run as administrator.
Xuất hiện thông báo “Installation Failed”	Thiếu thành phần hệ thống, xung đột với phần mềm đã cài hoặc bộ cài không đầy đủ.	Khởi động lại máy tính, kiểm tra dung lượng ổ đĩa, cài các thành phần hệ thống được yêu cầu và chạy lại bộ cài.
Phần mềm không tương thích với Windows	Phiên bản PAC Machine Edition không hỗ trợ hệ điều hành đang sử dụng.	Kiểm tra yêu cầu hệ thống của phiên bản đang cài, cập nhật Windows hoặc sử dụng phiên bản phần mềm tương thích.
Không mở được PAC Machine Edition sau khi cài đặt	Quá trình cài đặt chưa hoàn tất, thiếu thành phần cần thiết hoặc cấu hình hệ thống gặp lỗi.	Khởi động lại máy tính, chạy phần mềm với quyền Administrator hoặc sử dụng chức năng Repair nếu bộ cài hỗ trợ.
Phần mềm báo lỗi License hoặc Activation	Chưa kích hoạt giấy phép, giấy phép hết hạn hoặc mã kích hoạt không hợp lệ.	Mở Entitlement and License Manager, kiểm tra trạng thái giấy phép và kích hoạt bằng mã bản quyền hợp lệ.
Không tìm thấy PLC/PAC khi kết nối	Máy tính và PLC khác dải mạng, cấu hình IP sai hoặc kết nối Ethernet gặp sự cố.	Kiểm tra cáp mạng, địa chỉ IP và subnet mask. Dùng lệnh ping để kiểm tra kết nối đến PLC/PAC.
Không thể Download chương trình xuống PLC	Chọn sai thiết bị đích, mất kết nối hoặc PLC đang ở trạng thái không cho phép nạp chương trình.	Kiểm tra cấu hình Target, trạng thái kết nối và chế độ hoạt động của PLC trước khi thực hiện Download lại.
Phần mềm bị treo hoặc phản hồi chậm	Máy tính thiếu tài nguyên, dự án quá lớn hoặc phần mềm xung đột với ứng dụng khác.	Đóng các ứng dụng không cần thiết, kiểm tra RAM và CPU, cập nhật bản sửa lỗi tương thích của PAC Machine Edition.
Không mở được dự án đã tạo	Dự án được tạo bằng phiên bản mới hơn, file bị hỏng hoặc thiếu thành phần cần thiết.	Kiểm tra phiên bản phần mềm, sử dụng bản PAC Machine Edition tương thích và khôi phục dự án từ file sao lưu nếu cần.
Không thể kết nối PLC qua Ethernet	Windows Firewall hoặc phần mềm bảo mật chặn kết nối, cấu hình mạng không chính xác.	Kiểm tra địa chỉ IP, cấu hình tường lửa và cho phép các thành phần PAC Machine Edition giao tiếp qua mạng theo hướng dẫn của Emerson.

Để hạn chế sự cố trong quá trình lập trình và vận hành PLC, người dùng nên thường xuyên sao lưu project, kiểm tra phiên bản PAC Machine Edition và sử dụng đúng tài liệu kỹ thuật tương ứng với từng dòng PLC/PAC Emerson.

Trường hợp cần tư vấn lựa chọn PLC, phần mềm lập trình hoặc gặp khó khăn trong quá trình cài đặt, kết nối và vận hành thiết bị, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được đội ngũ kỹ thuật tư vấn và hỗ trợ.
