Hướng dẫn cài đặt phần mềm ISPSoft chi tiết từ A-Z

ISPSoft là một trong những phần mềm lập trình PLC được sử dụng phổ biến trong hệ sinh thái tự động hóa của Delta. Phần mềm cung cấp môi trường phát triển chương trình trực quan, hỗ trợ nhiều phương pháp lập trình và phù hợp với nhiều dòng PLC Delta khác nhau. Để sử dụng ổn định, người dùng cần tải đúng bộ cài, chuẩn bị máy tính phù hợp và đặc biệt lưu ý đến phần mềm quản lý truyền thông COMMGR.

Trong bài viết dưới đây, Tự động hóa Toàn Cầu sẽ hướng dẫn cài đặt phần mềm ISPSoft từng bước, từ khâu chuẩn bị bộ cài đến xử lý một số lỗi thường gặp. Nội dung phù hợp cho cả người mới bắt đầu học PLC Delta lẫn kỹ thuật viên cần cài lại ISPSoft trên máy tính mới.

Danh mục dự án

I. Tổng quan về phần mềm ISPSoft

1. ISPSoft là phần mềm gì?

ISPSoft là phần mềm lập trình PLC do Delta Electronics phát triển, được sử dụng để xây dựng, chỉnh sửa, kiểm tra và quản lý chương trình điều khiển trên nhiều dòng PLC Delta.

So với WPLSoft – một phần mềm lập trình PLC Delta thế hệ trước, ISPSoft được phát triển theo hướng phục vụ những dự án có cấu trúc lớn và phức tạp hơn. Delta cũng khuyến nghị sử dụng ISPSoft thay cho WPLSoft khi người dùng cần nhiều chức năng lập trình hơn.

Phần mềm hỗ trợ nhiều phương thức lập trình như:

Ladder Diagram – LD.
Function Block – FB.
Structured Text – ST.
Sequential Function Chart – SFC.
Quản lý biến và khai báo dữ liệu.
Xây dựng Function Block để tái sử dụng chương trình.
Quản lý chương trình theo từng task và module.
Giám sát trạng thái PLC trực tuyến.
Upload và Download chương trình giữa máy tính và PLC.
Các công cụ phục vụ điều khiển chuyển động trên những dòng PLC hỗ trợ Motion Control.

Nhờ khả năng tổ chức chương trình theo dạng module, ISPSoft đặc biệt hữu ích với những hệ thống điều khiển có chương trình lớn, nhiều thiết bị và nhiều chức năng cần quản lý độc lập.

2. ISPSoft hỗ trợ những dòng PLC nào?

ISPSoft được sử dụng với nhiều dòng PLC Delta, trong đó phổ biến có:

PLC Delta dòng DVP.
PLC Delta dòng AS.
PLC Delta dòng AH.

Khả năng hỗ trợ cụ thể có thể khác nhau tùy phiên bản ISPSoft và model PLC đang sử dụng. Vì vậy, khi làm việc với những dòng PLC mới, người dùng nên kiểm tra phiên bản ISPSoft được Delta khuyến nghị cho thiết bị đó.

3. COMMGR có vai trò gì khi sử dụng ISPSoft?

Một điểm người mới thường bỏ qua khi cài đặt ISPSoft là COMMGR.

COMMGR là phần mềm quản lý truyền thông của Delta, đóng vai trò trung gian giữa ISPSoft trên máy tính và PLC. Delta xác định COMMGR là một phần mềm độc lập với ISPSoft và cần được cài đặt riêng.

Hiểu đơn giản:

ISPSoft → COMMGR → PLC Delta

Nếu máy tính chỉ có ISPSoft nhưng chưa cài COMMGR, người dùng vẫn có thể soạn thảo chương trình nhưng sẽ gặp khó khăn khi muốn kết nối Online, Upload hoặc Download chương trình xuống PLC.

II. Những điều cần chuẩn bị trước khi cài đặt ISPSoft

Trước khi tiến hành cài đặt phần mềm ISPSoft, người dùng nên kiểm tra máy tính và chuẩn bị đầy đủ bộ cài. Việc chuẩn bị đúng ngay từ đầu giúp quá trình cài đặt nhanh hơn và hạn chế các lỗi phát sinh sau này.

1. Kiểm tra cấu hình máy tính

Yêu cầu cấu hình thay đổi tùy phiên bản ISPSoft. Trong tài liệu ISPSoft của Delta, một số phiên bản V3 yêu cầu tối thiểu:

Hạng mục	Yêu cầu tham khảo
Hệ điều hành	Windows
CPU	Pentium 1.5 GHz trở lên
RAM	Từ 1 GB
RAM khuyến nghị	Từ 2 GB
Dung lượng ổ cứng	Khoảng 5 GB trở lên
Độ phân giải	Từ 1024 × 768
Giao tiếp PLC	RS-232, USB hoặc Ethernet tùy thiết bị
Phần mềm truyền thông	COMMGR

Tài liệu ISPSoft năm 2021 của Delta liệt kê Windows 7/8/10, RAM từ 1 GB và khoảng 5 GB dung lượng lưu trữ. Đây là yêu cầu của tài liệu tại thời điểm phát hành, không nên hiểu là danh sách hệ điều hành hiện tại được hỗ trợ đầy đủ cho mọi phiên bản ISPSoft.

Ở thời điểm hiện tại, nếu sử dụng Windows 11, người dùng nên tải phiên bản ISPSoft mới từ Delta Download Center và kiểm tra thông tin tương thích của chính phiên bản đó trước khi cài đặt. Delta cũng xác nhận ISPSoft là phần mềm dành cho Windows và không có phiên bản chạy trực tiếp trên Linux. Với macOS hoặc Linux, giải pháp hãng đề cập là sử dụng môi trường máy ảo chạy Windows.

2. Chuẩn bị bộ cài ISPSoft

Người dùng cần tải bộ cài ISPSoft từ nguồn chính thống. Có thể truy cập Delta Download Center, tìm kiếm từ khóa: ISPSoft

Sau đó lựa chọn:

Đúng sản phẩm ISPSoft.
Phiên bản phù hợp.
Loại dữ liệu Software.
Bộ cài chính thức từ Delta.

Sau khi tải về, file thường được đóng gói dưới dạng file nén. Hãy giải nén toàn bộ thư mục trước khi chạy file cài đặt.

Bạn cũng có thể tải ngay file cài đặt phần mềm ISPSoft: TẠI ĐÂY

3. Chuẩn bị COMMGR

Bên cạnh ISPSoft, cần kiểm tra máy tính đã có Delta COMMGR hay chưa.

Nếu chưa có, nên tải và cài đặt COMMGR để phục vụ việc kết nối PLC sau khi ISPSoft được cài đặt hoàn tất.

COMMGR có nhiệm vụ quản lý các kết nối như:

COM Port.
RS-232.
USB.
Ethernet.
Một số kết nối mô phỏng và truyền thông khác tùy thiết bị.

Khi kết nối PLC bằng cổng COM, người dùng cần cấu hình driver trong COMMGR, chuyển trạng thái kết nối sang START, sau đó lựa chọn driver tương ứng trong Communication Settings của ISPSoft. Đây cũng là quy trình kết nối được Delta hướng dẫn.

Tải file cài đặt COMMGR: TẠI ĐÂY

III. Các bước cài đặt phần mềm ISPSoft

Sau khi chuẩn bị đầy đủ, người dùng có thể bắt đầu cài đặt phần mềm ISPSoft theo trình tự dưới đây.

Lưu ý: Giao diện và tên một số nút có thể thay đổi nhẹ tùy phiên bản ISPSoft, nhưng quy trình tổng thể tương đối giống nhau.

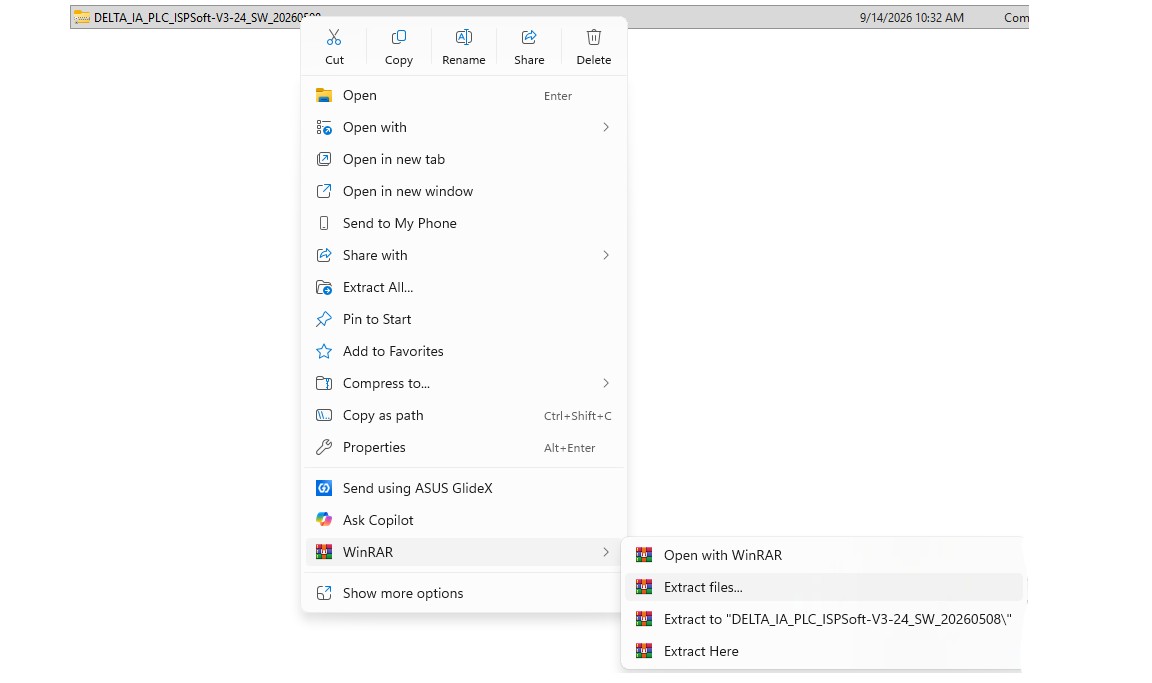

Bước 1: Tải file cài đặt về và tiến hành giải nén

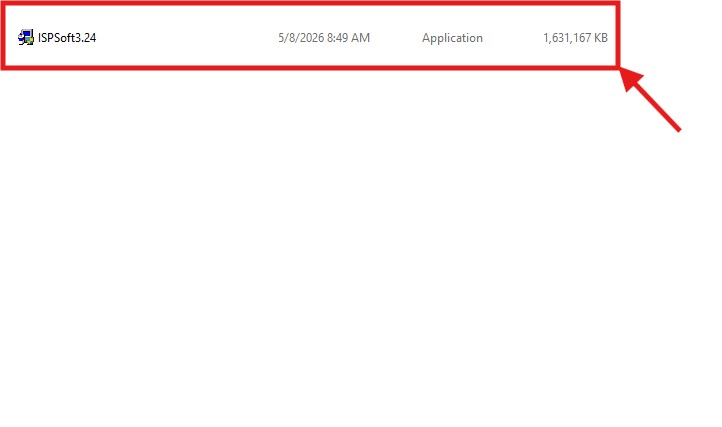

Bước 2: Mở file và chạy file cài đặt

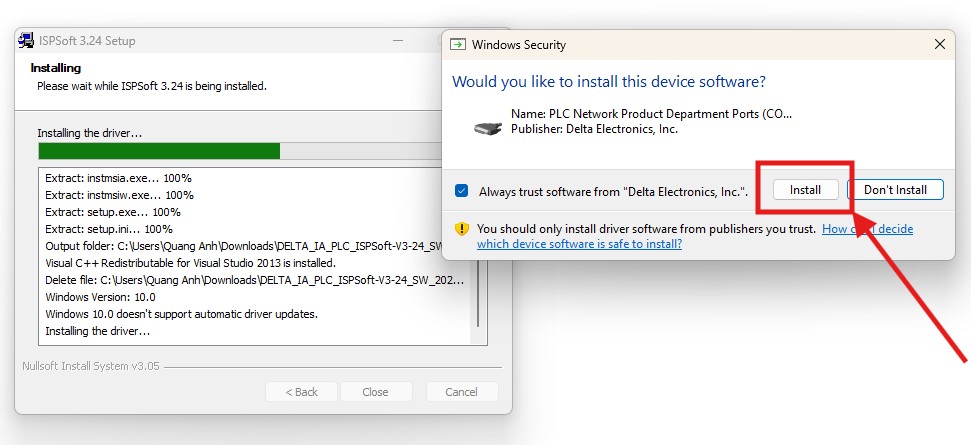

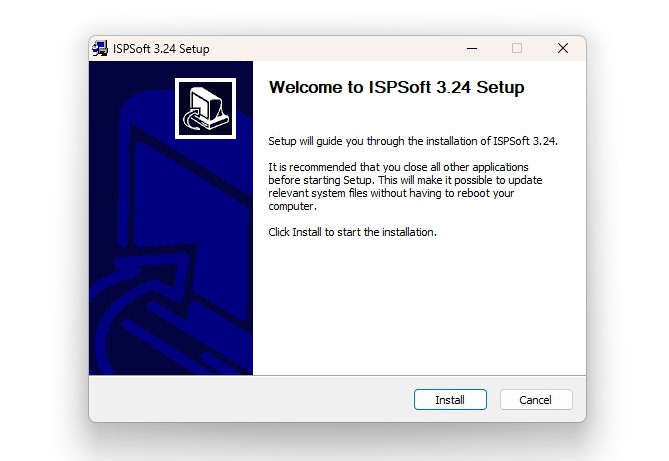

Bước 3: Ấn install để bắt đầu cài đặt

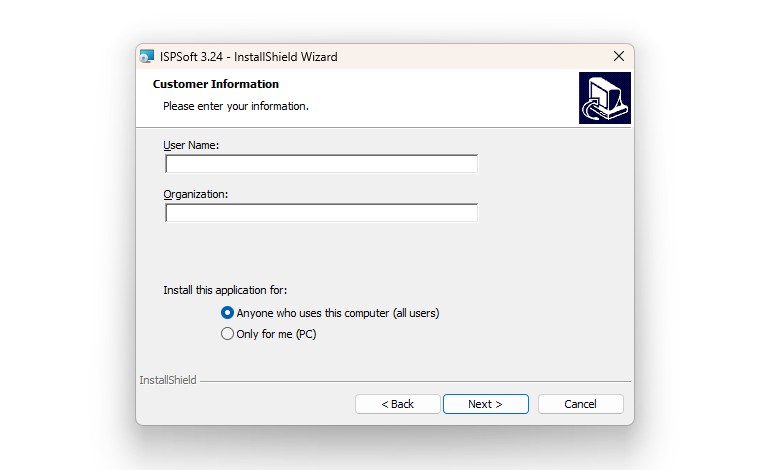

Bước 4: Nhập thông tin tên bạn và công ty đang làm việc

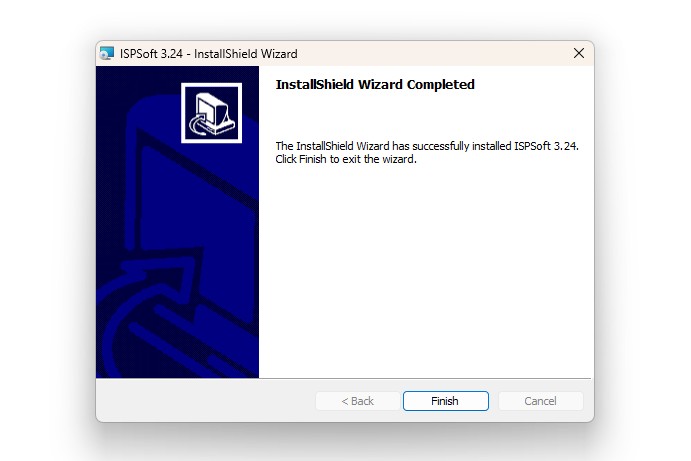

Bước 5: Ấn finish để kết thúc cài ISPSoft

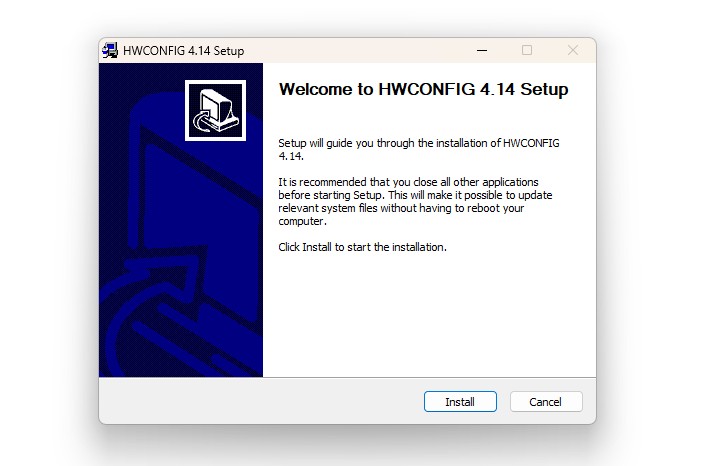

Bước 6: Cài HWCONFIG

HWCONFIG là công cụ hỗ trợ cấu hình phần cứng PLC Delta, cho phép người dùng khai báo CPU, module mở rộng và thiết lập các tham số phần cứng cần thiết. Khi sử dụng ISPSoft, nên cài thêm HWCONFIG để thuận tiện trong quá trình cấu hình và làm việc với PLC Delta.

Bước 7: Ấn finish đề hoàn tất cài HWCONFIG

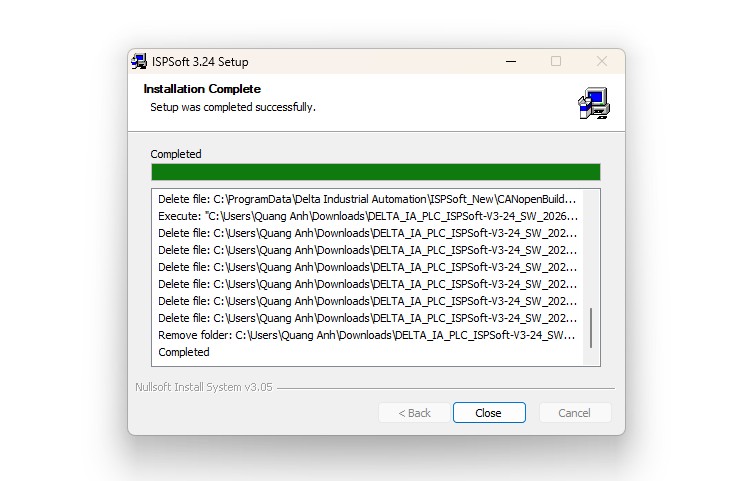

Bước 8: Hoàn tất cài đặt ISPSoft

Bước 9: Cài đặt COMMGR

Nếu COMMGR chưa được cài đặt, tiếp tục tải và cài phần mềm này. COMMGR là một chương trình độc lập nên việc cài ISPSoft không đồng nghĩa COMMGR chắc chắn đã được thiết lập đầy đủ trên máy.

Sau khi cài xong, mở: COMMGR và tạo driver phù hợp với phương thức kết nối PLC đang sử dụng.

Ví dụ với cổng COM:

Mở COMMGR.
Chọn Add để tạo Driver mới.
Lựa chọn kiểu kết nối phù hợp.
Chọn đúng COM Port.
Cài đặt các thông số truyền thông.
Lưu cấu hình.
Chuyển trạng thái Driver từ STOP → START.

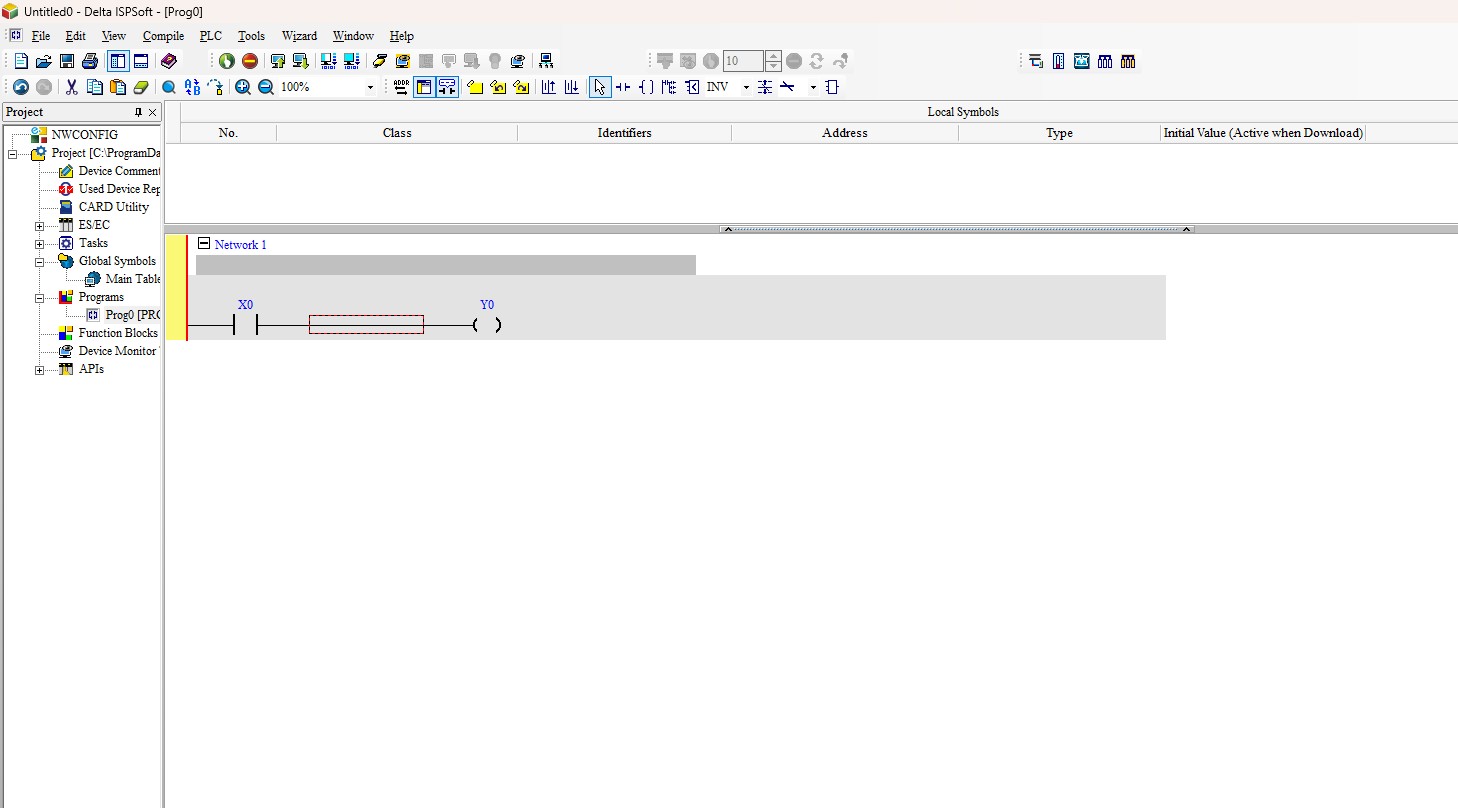

Bước 10: Kiểm tra ISPSoft sau khi cài đặt

IV. Những lỗi thường gặp khi cài đặt ISPSoft và cách khắc phục

Trong quá trình cài đặt phần mềm ISPSoft, người dùng có thể gặp một số lỗi khiến phần mềm không cài được, không khởi động được hoặc không thể kết nối với PLC. Dưới đây là những lỗi phổ biến và cách xử lý tương ứng:

Lỗi thường gặp	Nguyên nhân có thể	Cách khắc phục
Không chạy được file Setup.exe	Bộ cài chưa được giải nén; thiếu quyền Administrator; file tải về bị lỗi; Windows Security hoặc phần mềm bảo mật chặn file.	Giải nén toàn bộ bộ cài; nhấp chuột phải Setup.exe → Run as administrator; kiểm tra Windows Security; nếu cần, tải lại bộ cài ISPSoft từ nguồn chính thức của Delta.
ISPSoft báo đã tồn tại phiên bản cũ	Máy tính đang cài một phiên bản ISPSoft khác nên quá trình cài mới có thể bị xung đột.	Sao lưu project cần thiết → gỡ ISPSoft cũ trong Control Panel hoặc Settings → khởi động lại máy nếu được yêu cầu → tiến hành cài phiên bản mới.
Cài ISPSoft thành công nhưng không có COMMGR	COMMGR chưa được cài đặt hoặc chưa hoạt động.	Tải và cài COMMGR → tạo Driver phù hợp → chuyển Driver sang trạng thái START → quay lại ISPSoft và chọn Driver trong Communication Settings.
ISPSoft/COMMGR không nhận cổng COM	Chưa cài Driver USB-to-Serial; Driver cáp lập trình bị lỗi; Windows chưa nhận thiết bị; chọn sai COM Port hoặc cổng đang được ứng dụng khác sử dụng.	Mở Device Manager → Ports (COM & LPT) để kiểm tra. Cài đúng Driver cho cáp kết nối, sau đó chọn đúng COM Port trong COMMGR.
COMMGR có Driver nhưng ISPSoft không kết nối được PLC	Driver COMMGR chưa START; chọn sai Driver; sai COM Port; thông số Baud rate hoặc Station Address không khớp; PLC chưa cấp nguồn; cáp kết nối không phù hợp.	Kiểm tra lần lượt theo chuỗi: PLC → Windows nhận cổng → COMMGR → START Driver → ISPSoft Communication Settings → Online. Đảm bảo các thông số truyền thông của PLC và máy tính giống nhau.
Cài xong ISPSoft nhưng phần mềm không mở được	Bộ cài thiếu hoặc lỗi file; cài đặt bị gián đoạn; phiên bản ISPSoft không phù hợp với hệ điều hành; thành phần hệ thống bị thiếu hoặc bị phần mềm bảo mật chặn.	Khởi động lại máy; chạy ISPSoft bằng quyền Administrator; cập nhật Windows; nếu vẫn lỗi, gỡ phần mềm và cài lại bằng bộ cài chính thức.
Không tìm thấy đúng model PLC khi tạo Project	Phiên bản ISPSoft quá cũ; PLC được phát hành sau phiên bản phần mềm đang sử dụng; model PLC không được ISPSoft đó hỗ trợ.	Kiểm tra chính xác Model CPU, Series PLC và Firmware; sau đó cập nhật ISPSoft lên phiên bản phù hợp. Không nên chọn một CPU gần giống để thay thế khi chưa xác nhận khả năng tương thích.
ISPSoft gặp lỗi khi cài hoặc sử dụng trên Windows 11	Phiên bản ISPSoft hoặc COMMGR đang dùng quá cũ; Driver thiết bị chưa tương thích; bộ cài không phù hợp với môi trường Windows hiện tại.	Ưu tiên sử dụng phiên bản ISPSoft và COMMGR mới; chạy Setup bằng quyền Administrator; cập nhật Windows và Driver cáp lập trình; kiểm tra thông tin tương thích của phiên bản phần mềm trên Delta Download Center.
ISPSoft không kết nối được PLC qua Ethernet	Máy tính và PLC cấu hình sai IP/Subnet; trùng địa chỉ IP; dây mạng hoặc Switch có vấn đề; Firewall chặn kết nối; chọn sai Driver Ethernet trong COMMGR.	Kiểm tra IP và Subnet Mask → thử Ping địa chỉ PLC → kiểm tra dây mạng/Switch → kiểm tra Firewall → cấu hình và chọn đúng Driver Ethernet trong COMMGR.

Nếu trong quá trình cài đặt phần mềm ISPSoft, thiết lập COMMGR hoặc kết nối PLC Delta bạn gặp lỗi chưa xử lý được, hãy liên hệ ngay với Tự động hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ kiểm tra và tư vấn.
