KGLWIN là phần mềm lập trình và gỡ lỗi dành cho PLC LS MASTER-K. Phần mềm giúp kỹ thuật viên xây dựng chương trình điều khiển, thiết lập tham số, kết nối máy tính với PLC và giám sát hoạt động của thiết bị. Đây là công cụ phục vụ công việc lập trình, kiểm tra và bảo trì các hệ thống sử dụng PLC MASTER-K.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ giới thiệu phần mềm KGLWIN, các dòng PLC tương thích, cách tải và cài đặt, cùng những sự cố thường gặp khi sử dụng.
I. Tổng quan về phần mềm KGLWIN
1. KGLWIN là gì?
KGLWIN, còn được viết là KGL-WIN hoặc KGL for Windows, là môi trường lập trình dành cho dòng PLC MASTER-K của LS. Phần mềm hỗ trợ soạn thảo chương trình dạng Ladder và Mnemonic, phù hợp với việc xây dựng và kiểm tra logic điều khiển.
Các chức năng chính bao gồm:
- Quản lý dự án: Lưu chương trình, tham số và thông tin biến/chú thích trong project.
- Lập trình và kiểm tra: Tạo chương trình điều khiển, chỉnh sửa logic và kiểm tra lỗi.
- Download/Upload: Ghi chương trình xuống PLC hoặc đọc chương trình từ PLC về máy tính khi quyền truy cập cho phép.
- Giám sát: Theo dõi trạng thái hoạt động và dữ liệu phục vụ kiểm tra hệ thống.
Ngoài ra, KGLWIN hỗ trợ chỉnh sửa trực tuyến và các công cụ gỡ lỗi trên những PLC phù hợp. Khả năng sử dụng từng chức năng phụ thuộc vào thiết bị và điều kiện vận hành.
Trong thực tế, kỹ thuật viên có thể sử dụng phần mềm để kiểm tra chương trình băng tải, hệ thống bơm hoặc máy sản xuất đang dùng PLC MASTER-K. Khi tiếp nhận một hệ thống cũ, nên lưu bản sao chương trình và tham số trước khi chỉnh sửa.
2. KGLWIN dùng cho PLC nào?
KGLWIN được thiết kế cho dòng PLC MASTER-K, không nên lựa chọn phần mềm chỉ dựa trên tên thương hiệu LS.
Một số dòng PLC tiêu biểu gồm:
| Dòng PLC | Thông tin tham khảo |
| MASTER-K80S | Có trong tài liệu hỗ trợ KGLWIN; hãng cung cấp bản sửa lỗi liên quan đến mở project K80S. |
| MASTER-K120S | Dòng PLC dạng khối, hỗ trợ làm việc với KGLWIN. |
| MASTER-K200S | Dòng PLC dạng mô-đun thuộc hệ MASTER-K. |
| MASTER-K300S | Dòng PLC dạng mô-đun thuộc hệ MASTER-K. |
Các dòng trên được đề cập trong tài liệu sản phẩm và hỗ trợ của LS ELECTRIC. Người dùng vẫn cần đối chiếu model CPU thực tế trước khi tạo project.
Lưu ý: Không mặc định dùng KGLWIN cho mọi PLC LS. Các hệ MASTER-K, GLOFA và XGT/XGB sử dụng những môi trường lập trình khác nhau; hãy kiểm tra tài liệu của đúng dòng thiết bị.
II. Chuẩn bị trước khi cài đặt KGLWIN
1. Kiểm tra máy tính và thiết bị kết nối
KGLWIN là phần mềm thuộc thế hệ cũ. Vì vậy, khi cài trên máy tính hiện nay, cần kiểm tra cả khả năng hoạt động của phần mềm lẫn driver cáp lập trình.
Trước khi cài đặt, nên chuẩn bị:
- Bộ cài tải từ nguồn chính thức.
- Tài khoản Windows có quyền cài đặt phần mềm.
- Thư mục lưu project riêng, thuận tiện sao lưu.
- PLC MASTER-K và cáp lập trình đúng loại nếu cần kết nối thực tế.
- Driver phù hợp với bộ chuyển đổi USB–RS-232 đang sử dụng.
LS hướng dẫn sử dụng bộ chuyển đổi USB–RS-232C khi máy tính chỉ có cổng USB. Tuy nhiên, bộ chuyển đổi vẫn cần kết hợp với cáp lập trình có sơ đồ chân phù hợp với PLC.
Đối với Windows 10 hoặc Windows 11, nên kiểm tra việc mở project, lưu dữ liệu và kết nối PLC trước khi sử dụng cho công việc bảo trì.
Riêng Windows 11, LS thông báo menu Help của KGLWIN không được hỗ trợ và hướng dẫn người dùng tra cứu tài liệu PDF đi kèm. Thông báo này không đồng nghĩa với việc toàn bộ phần mềm không chạy được trên Windows 11.
2. KGLWIN có mất phí không?
LS ELECTRIC cung cấp bộ cài KGLWIN V3.66 trên trang hỗ trợ chính thức để người dùng tải về. Trang này có bản tiếng Anh và tiếng Hàn, không niêm yết phí tải bộ cài.
Người dùng nên ưu tiên bộ cài nguyên bản từ hãng và đọc điều khoản sử dụng đi kèm. Nếu một đơn vị cung cấp dịch vụ cài đặt hoặc hỗ trợ kết nối có thu phí, cần phân biệt khoản phí dịch vụ đó với chi phí phần mềm.
III. Hướng dẫn tải và cài đặt KGLWIN
Sau khi xác định PLC thuộc dòng được hỗ trợ, có thể thực hiện theo quy trình dưới đây.
Đầu tiên tải file cài đặt: [TẠI ĐÂY]

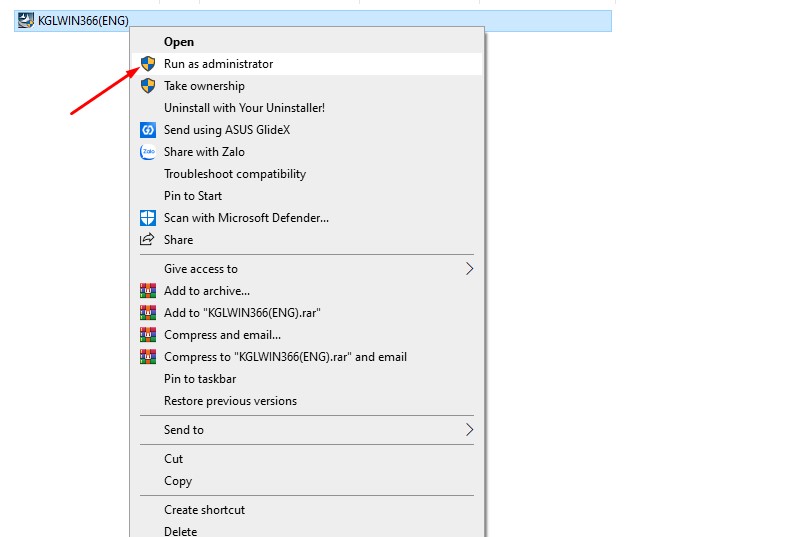

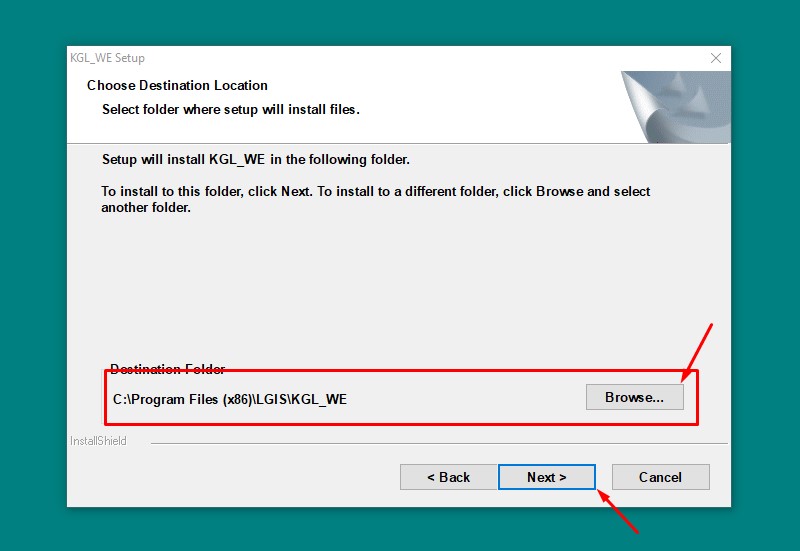

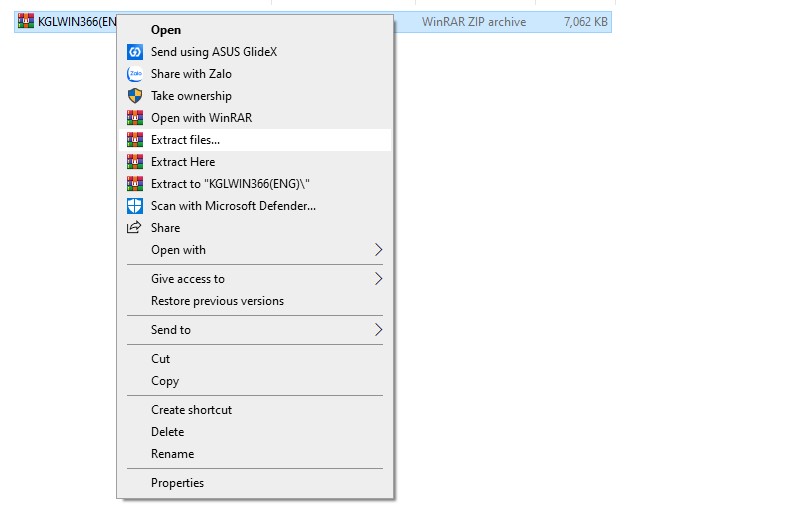

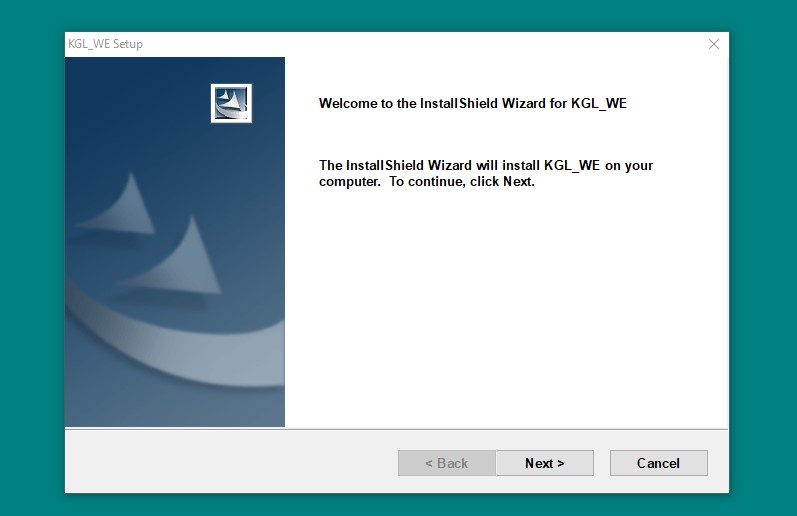

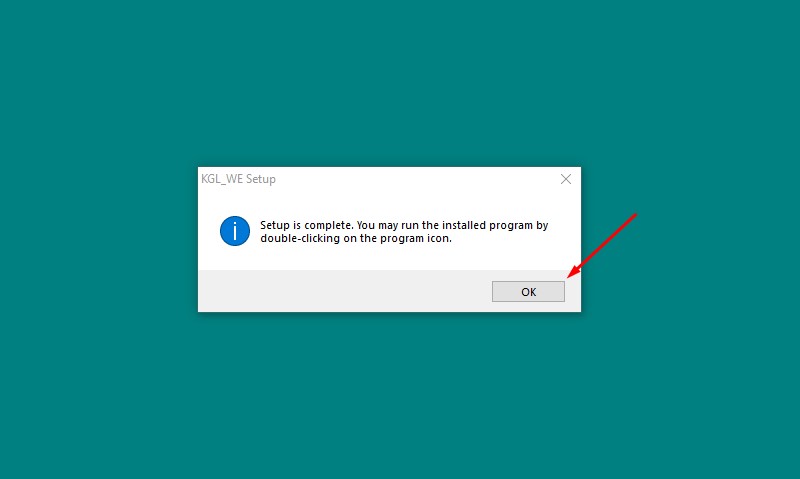

Sau khi tải file về, tiến hành cài đặt theo hướng dẫn sau:

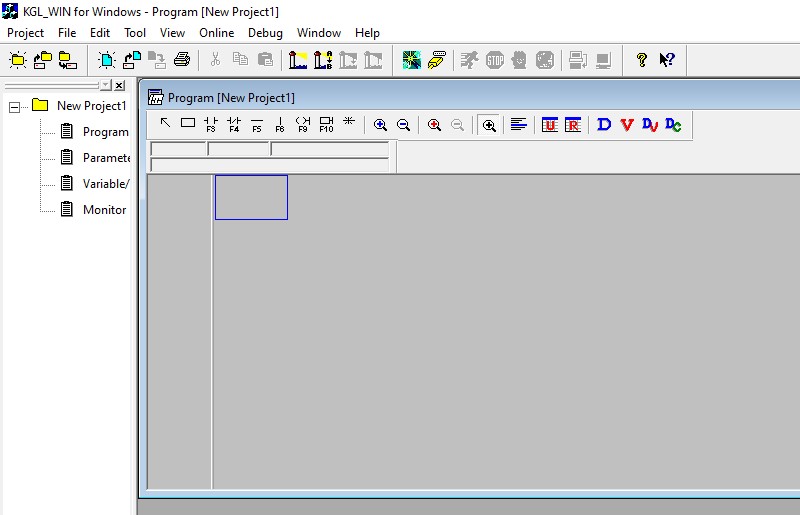

Đây là giao diện phần mềm sau khi cài đặt xong:
IV. Những lỗi thường gặp khi sử dụng KGLWIN và cách khắc phục
Dưới đây là bảng sự cố và hướng kiểm tra tham khảo. Đây là các tình huống sử dụng, không phải bảng mã lỗi chính thức của PLC.
| Lỗi hoặc hiện tượng | Nguyên nhân có thể xảy ra | Hướng khắc phục |
| Không chạy được trình cài đặt | Tệp tải thiếu, giải nén lỗi hoặc thiếu quyền | Tải lại từ hãng, giải nén đầy đủ và kiểm tra quyền cài đặt. |
| Phần mềm không mở hoặc bị thoát | Vấn đề tương thích với môi trường Windows | Kiểm tra thông báo lỗi, thử chế độ tương thích và đối chiếu tài liệu phiên bản. |
| Máy tính không nhận cáp | Thiếu driver, cáp hoặc cổng USB gặp sự cố | Kiểm tra Device Manager, cài đúng driver và thử cổng USB khác. |
| Không chọn được cổng COM | Số COM nằm ngoài danh sách phần mềm hỗ trợ | Kiểm tra số COM; nếu cần, đổi sang một cổng được hỗ trợ và chưa bị chiếm dụng. |
| Không kết nối được PLC | Sai cáp, sai loại PLC hoặc tùy chọn kết nối | Đối chiếu sơ đồ cáp, model CPU và Connection Option. |
| Không thấy đúng loại PLC | Chọn nhầm phần mềm hoặc thiết bị không thuộc hệ phù hợp | Tra cứu model trên nhãn CPU và tài liệu hãng trước khi tạo project. |
| Download thất bại | Mất kết nối, project không phù hợp hoặc giới hạn truy cập | Kiểm tra kết nối, loại CPU, quyền truy cập và trạng thái PLC. |
| Upload thất bại | Kết nối chưa đúng hoặc chương trình được bảo vệ | Kiểm tra đường truyền và sử dụng quyền truy cập được cấp. |
| Không mở được project K80S | Có thể liên quan lỗi PmtDLL của phiên bản cũ | Đối chiếu hướng dẫn và bản sửa PmtDLL do LS cung cấp. |
| Menu Help không hoạt động trên Windows 11 | Hệ thống Help cũ không được hỗ trợ | Tra cứu tài liệu PDF thay cho menu Help. |
Nếu đã kiểm tra theo bảng trên nhưng KGLWIN vẫn không kết nối được PLC, hãy chuẩn bị model CPU, phiên bản phần mềm, loại cáp và ảnh thông báo lỗi. Liên hệ Tự Động Hóa Toàn Cầu để được tư vấn kiểm tra và lựa chọn phương án phù hợp với hệ thống thực tế.
