Hướng dẫn cài đặt HCP Works – Phần mềm lập trình PLC HCFA

HCP Works là phần mềm lập trình PLC HCFA, được sử dụng chủ yếu cho các dòng PLC A Series và một số dòng LX Series. Phần mềm hỗ trợ người dùng tạo project, viết chương trình Ladder, kết nối PLC, download/upload chương trình và giám sát trạng thái thiết bị trong quá trình vận hành.

Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách tải và cài đặt HCP Works trên máy tính, đồng thời giới thiệu các dòng PLC tương thích, cách phân biệt HCP Works với HCP Works3, Sysctrl Studio và một số lỗi thường gặp khi sử dụng phần mềm.

Danh mục dự án

I. Tổng quan về phần mềm HCP Works

1. HCP Works là gì?

HCP Works là phần mềm lập trình PLC được phát triển dành cho một số dòng bộ điều khiển PLC của HCFA – Zhejiang Hechuan Technology.

Phần mềm cung cấp môi trường để người dùng thực hiện các công việc cơ bản khi lập trình và bảo trì PLC như:

Tạo và quản lý project PLC.
Chọn đúng model PLC HCFA.
Viết và chỉnh sửa chương trình điều khiển.
Kiểm tra chương trình trước khi download.
Kết nối máy tính với PLC.
Download chương trình từ máy tính xuống PLC.
Upload chương trình từ PLC lên máy tính.
Theo dõi trạng thái các thiết bị và vùng nhớ.
Kiểm tra chương trình trong quá trình PLC đang hoạt động.
Hỗ trợ chẩn đoán và bảo trì hệ thống điều khiển.

Phiên bản HCP Works V2.26 thường được sử dụng với giao diện tương đối đơn giản, tập trung vào lập trình PLC bằng Ladder. Một số tài liệu kỹ thuật bên thứ ba về phiên bản này cũng lưu ý phần mềm không tích hợp chức năng mô phỏng hoàn chỉnh, do đó khi kiểm tra chương trình thực tế người dùng thường cần kết nối PLC.

2. HCP Works dùng cho PLC nào?

Đây là nội dung cần đặc biệt chú ý khi tải phần mềm lập trình PLC HCFA.

Theo kho tài liệu đào tạo chính thức của HCFA, phiên bản HCP_Works V2.26.01.92012 được cung cấp cho các dòng PLC:

LX1S
LX1N
A1
A2
A1P
A2P
A8
A8C
A8P

HCFA đồng thời cung cấp driver cáp lập trình và tài liệu hướng dẫn HCP-Works trong cùng khu vực tài liệu dành cho A Series. Do đó, HCP Works phù hợp chủ yếu với các PLC HCFA A Series và LX Series nói trên. Người dùng không nên mặc định rằng tất cả PLC HCFA đều sử dụng HCP Works.

3. HCP Works, HCP Works3 và Sysctrl Studio khác nhau như thế nào?

Khi tìm kiếm phần mềm lập trình PLC HCFA, người dùng hiện nay có thể gặp ba tên khá giống nhau về chức năng nhưng dành cho những dòng PLC khác nhau:

Phần mềm	Dòng PLC sử dụng chính	Ghi chú
HCP Works	LX1S, LX1N, A1, A2, A1P, A2P, A8, A8C, A8P	Phần mềm dành cho các dòng PLC A/LX
HCP Works3	Q Series, QP Series	Nền tảng lập trình thế hệ mới cho Q/QP
Sysctrl Studio	M Series	Phần mềm lập trình PLC HCFA M Series

Đối với Q Series và QP Series, HCFA hiện khuyến nghị sử dụng CODESYS 3.5.14.10 hoặc HCP Works3, nền tảng do HCFA phát triển dựa trên CODESYS. Trong khi đó, M Series sử dụng Sysctrl Studio.

Có thể hiểu đơn giản:

PLC HCFA A Series/LX Series → HCP Works.
PLC HCFA M Series → Sysctrl Studio.
PLC HCFA Q/QP Series → HCP Works3.

Đây là bước nên kiểm tra đầu tiên trước khi tải bộ cài, bởi nếu chọn sai phần mềm, người dùng có thể không tìm thấy đúng model PLC khi tạo project hoặc không thể kết nối thiết bị.

II. Những thứ cần chuẩn bị trước khi cài đặt HCP Works

Trước khi tải và cài đặt HCP Works, người dùng nên chuẩn bị một số điều kiện cơ bản để quá trình cài đặt và kết nối PLC diễn ra thuận lợi.

1. Kiểm tra máy tính và hệ điều hành

HCP Works V2.26 là phần mềm đã được phát triển từ khá lâu nên yêu cầu tài nguyên máy tính không quá cao.

Các tài liệu hướng dẫn phổ biến về phiên bản V2.26 ghi nhận phần mềm có thể hoạt động trên nhiều phiên bản Windows như:

Windows XP.
Windows 7 32-bit và 64-bit.
Windows 8/8.1.
Windows 10 32-bit và 64-bit.

Đối với máy tính sử dụng Windows 10 hoặc các hệ điều hành mới hơn, người dùng nên:

Cài phần mềm bằng quyền Administrator.
Ưu tiên sử dụng bộ cài nguyên bản.
Cài đầy đủ driver cáp lập trình PLC.
Kiểm tra cổng USB của máy tính.
Hạn chế cài HCP Works vào thư mục có tên tiếng Việt hoặc ký tự đặc biệt.
Nếu phần mềm cũ không chạy bình thường, có thể thử chế độ Compatibility Mode của Windows.

Tại thời điểm bài viết này, trang tài liệu A Series của HCFA không công bố rõ khả năng tương thích chính thức của HCP Works V2.26 với Windows 11. Vì vậy, nếu sử dụng Windows 11, người dùng nên kiểm tra khả năng tương thích thực tế trước khi triển khai trên máy kỹ thuật chính.

Ngoài phần mềm, người dùng cũng nên tải đúng driver cáp lập trình PLC HCFA. HCFA hiện cung cấp riêng bộ driver và hướng dẫn cài đặt cáp lập trình A Series trong khu vực tải HCP Works.

2. HCP Works có mất phí không?

HCP Works được HCFA cung cấp trực tiếp trong hệ thống tài liệu và phần mềm dành cho PLC A Series. Bộ cài HCP Works V2.26 được sử dụng phổ biến mà không có bước nhập Product ID hay License Key trong quy trình cài đặt thông thường. Do đó, người dùng không cần tìm các bản crack, key kích hoạt hoặc công cụ patch phần mềm.

Khi tải HCP Works, nên ưu tiên:

Website chính thức của HCFA.
Kho tài liệu đào tạo của HCFA.
Nhà phân phối hoặc đơn vị kỹ thuật uy tín.
Bộ cài được lưu trữ nguyên bản, không bị chỉnh sửa.

Không nên sử dụng những file cài đặt đã bị can thiệp hoặc những công cụ kích hoạt không rõ nguồn gốc vì có thể gây ra:

Virus hoặc malware.
Lỗi trong quá trình cài đặt.
Phần mềm hoạt động không ổn định.
Máy tính không nhận PLC.
Mất hoặc hỏng project PLC đang sử dụng.

III. Hướng dẫn tải và cài đặt HCP Works

Sau khi xác định PLC đang sử dụng thuộc dòng được HCP Works hỗ trợ, người dùng có thể tiến hành tải và cài đặt phần mềm.

Bước 1: Tải file cài đặt về, sau đó tiến hành giải nén

Tải file cài đặt: TẠI ĐÂY

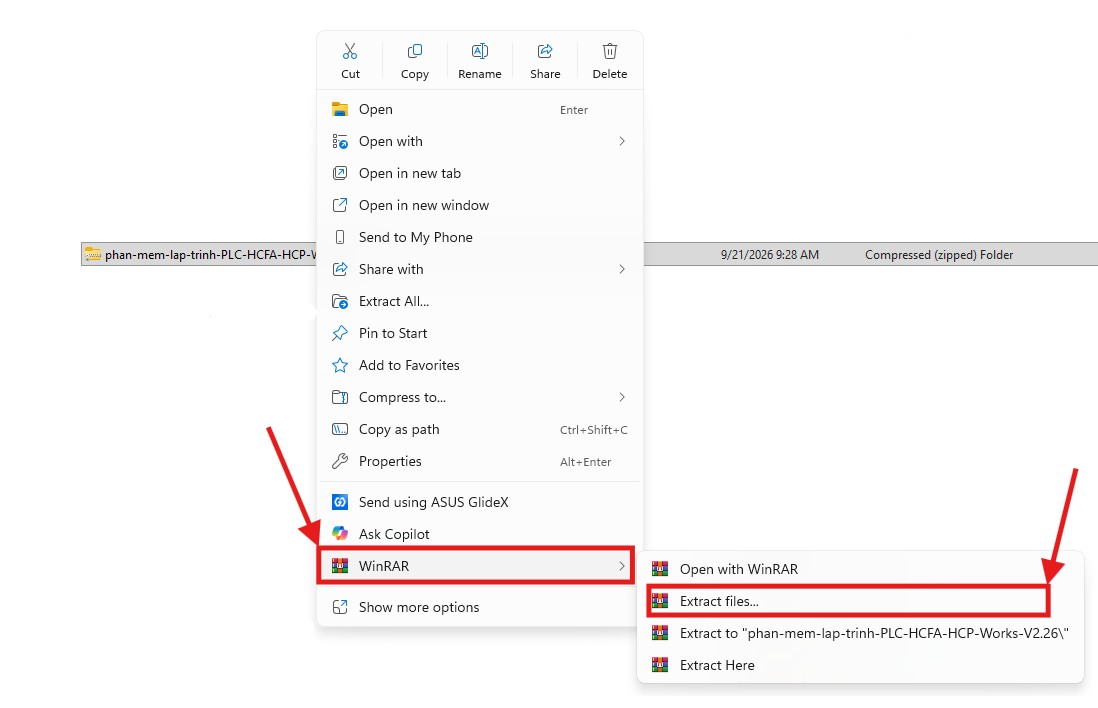

Sau khi tải file xong, tiến hành giải nén file

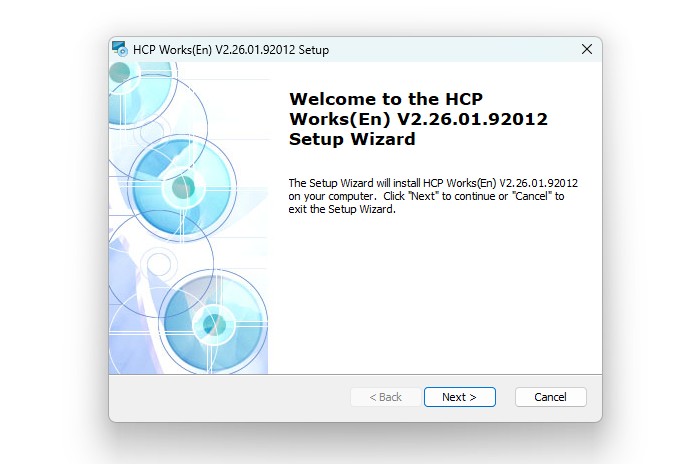

Bước 2: Chạy file cài, ấn next để bắt đầu tiến hành cài đặt

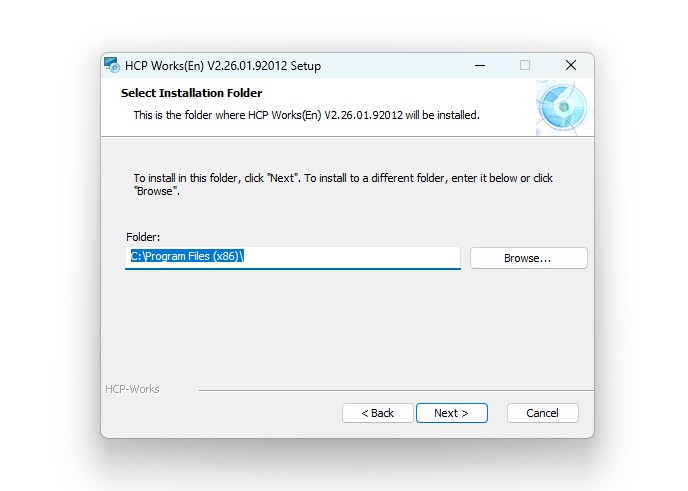

Bước 3: Chọn vị trí lưu file cài – ổ C, D hoặc E.

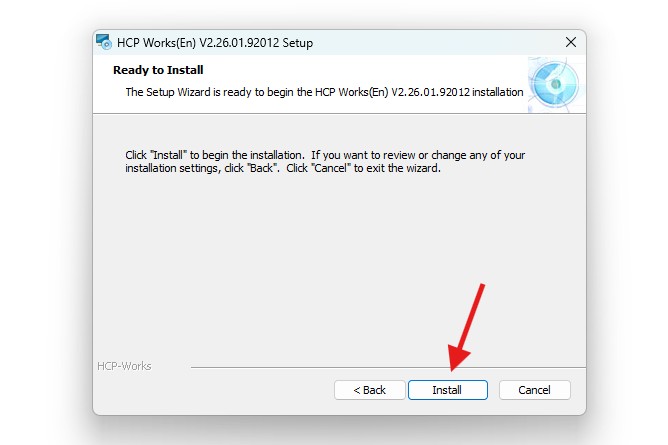

Bước 4: Ấn install để cài đặt phần mềm

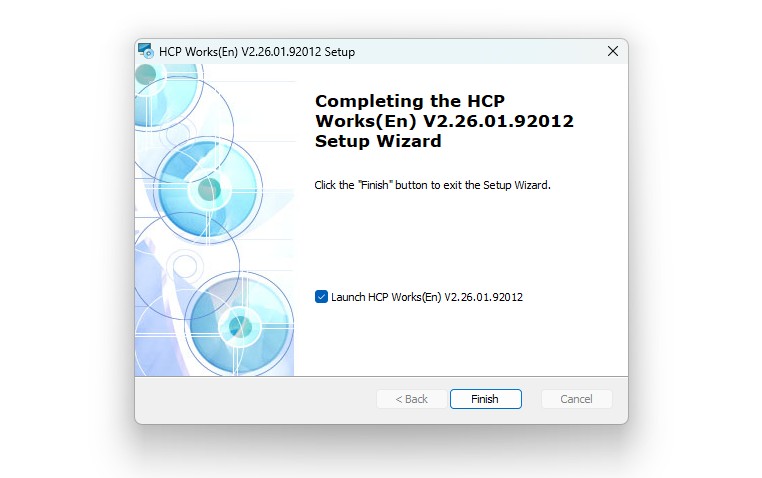

Bước 5: Ấn Finish để hoàn tất cài đặt

Bước 6: Cài đặt driver cáp lập trình PLC HCFA

Nếu máy tính chưa từng kết nối PLC HCFA, người dùng nên tiếp tục cài driver cáp lập trình A Series.

Tải file cài đặt Drive: TẠI ĐÂY

Sau khi cài driver:

Kết nối cáp lập trình với máy tính.
Mở Device Manager.
Kiểm tra máy tính đã nhận cáp hay chưa.
Xác định đúng cổng COM nếu kết nối sử dụng cổng COM ảo.
Sau đó mở HCP Works và thiết lập kết nối với PLC.

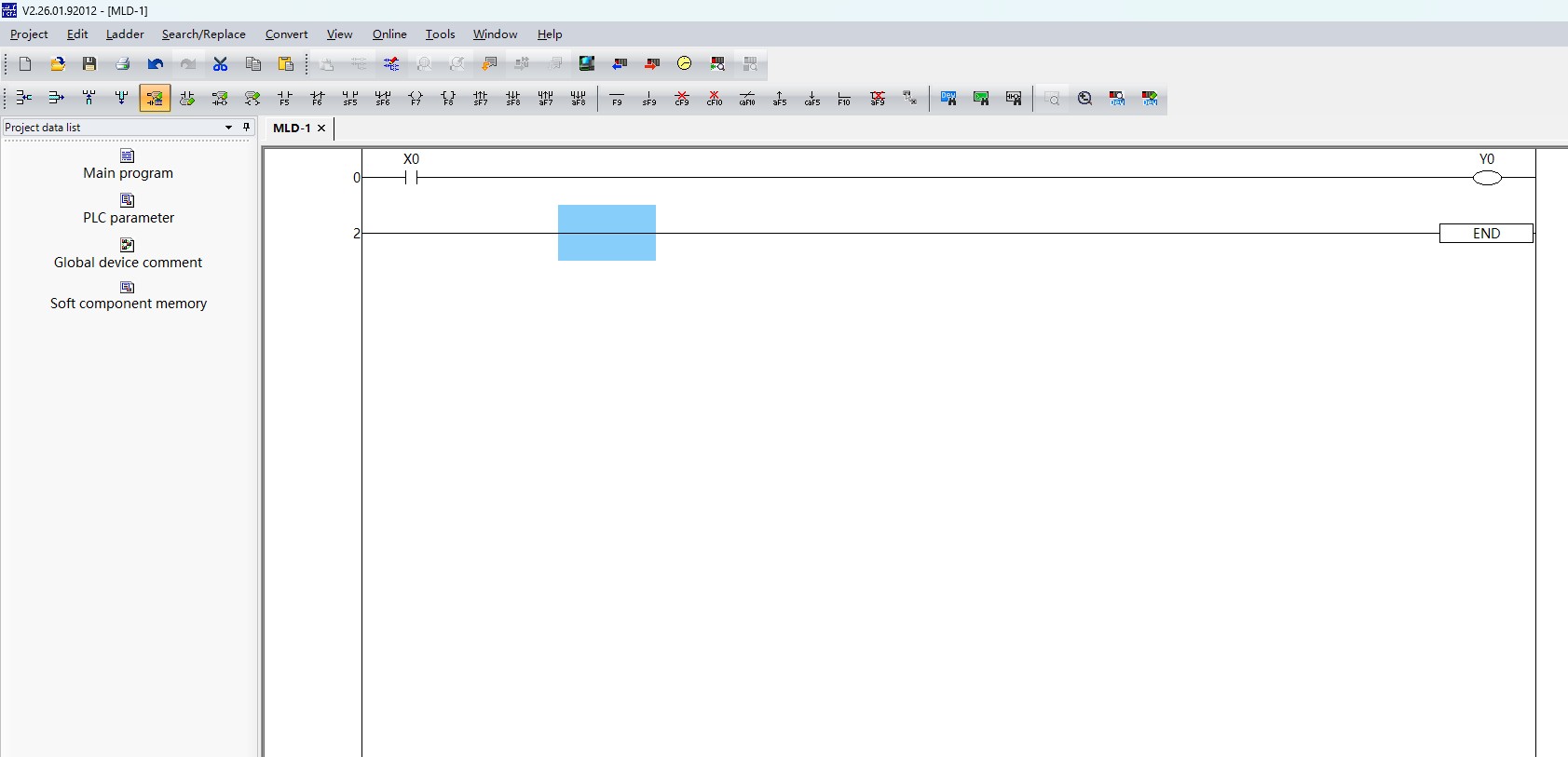

Bước 7: Khởi động HCP Works

Sau khi cài đặt hoàn tất, mở HCP Works từ Desktop hoặc Start Menu. Người dùng có thể tạo project mới, lựa chọn đúng model PLC đang sử dụng và bắt đầu viết chương trình.

IV. Những lỗi thường gặp khi cài đặt HCP Works và cách khắc phục

Trong quá trình tải, cài đặt hoặc kết nối HCP Works với PLC HCFA, người dùng có thể gặp một số sự cố phổ biến sau:

Lỗi thường gặp	Nguyên nhân có thể xảy ra	Cách khắc phục
Không tìm thấy model PLC trong HCP Works	Đang sử dụng PLC thuộc M Series hoặc Q Series	Kiểm tra model PLC; M Series dùng Sysctrl Studio, Q/QP Series dùng HCP Works3
HCP Works không chạy sau khi cài	Thiếu quyền Administrator hoặc xung đột Windows	Chọn Run as administrator, thử Compatibility Mode
Máy tính không nhận cáp lập trình	Chưa cài hoặc cài sai driver	Cài đúng driver cáp lập trình A Series do HCFA cung cấp
Không tìm thấy cổng COM	Driver chưa nhận hoặc cổng USB gặp lỗi	Kiểm tra Device Manager, đổi cổng USB và cài lại driver
Không kết nối được PLC	Chọn sai cổng COM, sai model PLC hoặc cáp có vấn đề	Kiểm tra lại model, cổng truyền thông và cáp lập trình
Download chương trình thất bại	Kết nối không ổn định hoặc PLC chưa ở trạng thái phù hợp	Kiểm tra kết nối, nguồn PLC và thiết lập communication
Upload không thành công	Chọn sai thiết bị hoặc giao tiếp bị gián đoạn	Kiểm tra lại PLC, cổng kết nối và driver
Không tìm thấy A Series trong phần mềm mới	Đang sử dụng Sysctrl Studio hoặc HCP Works3	Cài đúng HCP Works V2.26 dành cho A/LX Series
HCP Works hoạt động không ổn định trên Windows mới	Phần mềm được phát triển cho các thế hệ Windows cũ	Chạy Administrator/Compatibility Mode hoặc sử dụng máy Windows tương thích
Cài xong nhưng không thể kiểm tra chương trình bằng mô phỏng	HCP Works V2.26 không có chức năng simulation đầy đủ	Kết nối PLC thực tế để kiểm tra chương trình

Trường hợp cần tư vấn lựa chọn PLC, phần mềm lập trình hoặc gặp vấn đề trong quá trình kết nối PLC HCFA, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ.
