EcoStruxure Control Expert là phần mềm lập trình PLC/PAC Schneider Electric, được phát triển từ nền tảng Unity Pro trước đây. Nếu đang tìm kiếm Unity Pro XL V13, người dùng cần lưu ý rằng Schneider Electric đã đổi tên Unity Pro thành EcoStruxure Control Expert từ các phiên bản sau Unity Pro V13.1. Vì vậy, với máy tính và hệ điều hành hiện nay, người dùng có thể cài đặt phiên bản Control Expert mới thay vì tiếp tục sử dụng bộ cài Unity Pro cũ.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn cài đặt EcoStruxure Control Expert V16.4 từng bước, từ tải bộ cài, Mount file ISO, kiểm tra cấu hình máy tính đến hoàn tất cài đặt và khởi động phần mềm. Nội dung phù hợp với sinh viên, kỹ thuật viên và người đang làm việc với các dòng PLC/PAC Modicon của Schneider Electric.
I. Tổng quan về EcoStruxure Control Expert
1. EcoStruxure Control Expert là gì?

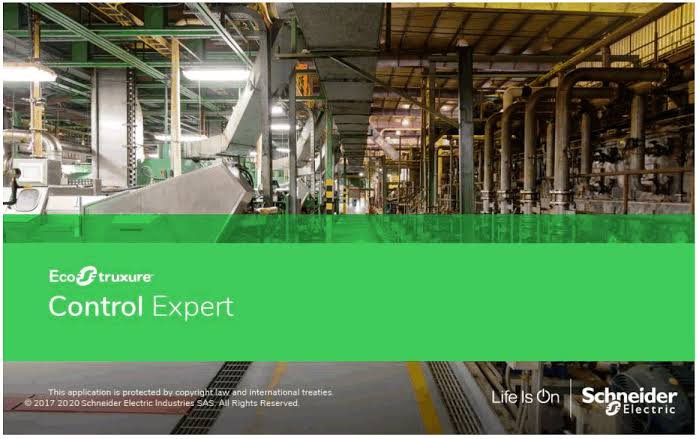

EcoStruxure Control Expert là phần mềm lập trình, cấu hình và chẩn đoán PLC/PAC do Schneider Electric phát triển. Phần mềm này trước đây được biết đến với tên gọi Unity Pro.
Control Expert cung cấp một môi trường kỹ thuật thống nhất, cho phép người dùng thực hiện nhiều công việc như:
- Tạo và chỉnh sửa chương trình PLC.
- Cấu hình CPU, rack và module I/O.
- Khai báo biến và địa chỉ dữ liệu.
- Cấu hình mạng truyền thông.
- Upload và Download chương trình PLC.
- Monitor chương trình khi hệ thống đang hoạt động.
- Chẩn đoán lỗi CPU và module.
- Quản lý thư viện Function Block.
- Mô phỏng chương trình bằng PLC Simulator.
- Quản lý project và các thiết bị trong hệ thống tự động hóa.
Phần mềm hỗ trợ nhiều ngôn ngữ lập trình PLC theo tiêu chuẩn IEC 61131-3 như Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST), Instruction List (IL) và Sequential Function Chart (SFC). Nhờ đó, người dùng có thể lựa chọn phương pháp lập trình phù hợp với từng loại máy móc và hệ thống điều khiển.
2. Unity Pro và EcoStruxure Control Expert có gì khác nhau?
Đây là điểm rất dễ gây nhầm lẫn khi người dùng tìm kiếm Unity Pro XL V13. Unity Pro là tên cũ của phần mềm lập trình PLC/PAC Schneider Electric. Sau Unity Pro V13.1, Schneider Electric chuyển sang sử dụng tên gọi: EcoStruxure Control Expert
Do đó, có thể hiểu theo quá trình phát triển: Unity Pro → EcoStruxure Control Expert
Control Expert vẫn kế thừa nền tảng và nhiều chức năng quen thuộc của Unity Pro, nhưng tiếp tục được Schneider phát triển để hỗ trợ các PLC, firmware, hệ điều hành và tính năng mới. Schneider hiện vẫn sử dụng cụm “EcoStruxure Control Expert (Unity Pro)” trên trang sản phẩm và bộ cài của hãng, cho thấy đây là nền tảng kế nhiệm trực tiếp của Unity Pro.
Vì vậy:
- Nếu đang bảo trì một hệ thống cũ được lập trình bằng Unity Pro V13, cần kiểm tra phiên bản project và PLC trước khi nâng cấp.
- Nếu cài mới trên máy tính hiện nay, có thể ưu tiên EcoStruxure Control Expert phù hợp với PLC đang sử dụng.
- Không nên tự ý chuyển đổi và Download lại project cho PLC khi chưa kiểm tra khả năng tương thích giữa các phiên bản.
3. EcoStruxure Control Expert hỗ trợ PLC nào?
EcoStruxure Control Expert được sử dụng với nhiều nền tảng PLC/PAC Modicon của Schneider Electric, tiêu biểu như:
- Modicon M340.
- Modicon M580.
- Modicon Premium.
- Modicon Quantum.
- Modicon Momentum.
Đây cũng là những dòng thiết bị từng được lập trình bằng Unity Pro ở các thế hệ phần mềm trước. Tuy nhiên, không phải tất cả PLC Schneider đều sử dụng Control Expert. Một số dòng PLC máy nhỏ thuộc những nền tảng phần mềm khác.
Do đó, trước khi cài đặt, người dùng nên kiểm tra chính xác: Model PLC → Firmware → Phần mềm lập trình tương thích
Việc kiểm tra này đặc biệt quan trọng khi sửa chữa hoặc bảo trì máy cũ bởi project có thể đã được tạo bằng một phiên bản Unity Pro hoặc Control Expert cụ thể.
II. Chuẩn bị trước khi cài đặt EcoStruxure Control Expert
Trước khi bắt đầu cài đặt EcoStruxure Control Expert, người dùng nên kiểm tra và chuẩn bị đầy đủ các điều kiện cần thiết. Việc chuẩn bị đúng ngay từ đầu sẽ giúp quá trình cài đặt diễn ra thuận lợi, đồng thời hạn chế các lỗi liên quan đến bộ cài, hệ điều hành, thành phần Windows hoặc license phần mềm.
Những nội dung cần chuẩn bị bao gồm:
- Máy tính hoạt động ổn định: nên sử dụng máy tính chạy hệ điều hành Windows 64-bit, bộ xử lý đa nhân; máy Core i5 vẫn có thể cài đặt và sử dụng Control Expert. Nên có RAM từ 8 GB trở lên, ưu tiên 16 GB nếu làm việc với project lớn, đồng thời chuẩn bị đủ dung lượng ổ cứng cho quá trình cài đặt.
- Bộ cài EcoStruxure Control Expert đầy đủ, có nguồn gốc rõ ràng và phù hợp với hệ điều hành đang sử dụng. Trong bài viết này, Tự Động Hóa Toàn Cầu sử dụng phiên bản EcoStruxure Control Expert V16.4.
- License Control Expert hợp lệ nếu sử dụng lâu dài. Với một số phiên bản như Control Expert V16.4, người dùng có thể sử dụng bản Trial trong thời gian giới hạn trước khi kích hoạt license thương mại.
- Các thành phần Windows cần thiết như .NET Framework và quyền Administrator để quá trình cài đặt được thực hiện đầy đủ.
1. Lưu ý quan trọng khi lựa chọn bộ cài EcoStruxure Control Expert
- Người dùng nên tải hoặc nhận bộ cài EcoStruxure Control Expert từ các nguồn chính thống như Schneider Electric, nhà phân phối, đại lý được ủy quyền hoặc đơn vị kỹ thuật cung cấp phần mềm hợp pháp.
- Cần lựa chọn đúng phiên bản Control Expert phù hợp với dòng PLC, firmware và project đang sử dụng. Với những hệ thống cũ được lập trình bằng Unity Pro, nên kiểm tra phiên bản project trước khi nâng cấp hoặc chuyển sang Control Expert.
- Không nên sử dụng những bộ cài được chia sẻ trôi nổi trên Internet, phần mềm crack hoặc các công cụ kích hoạt không xác định được nguồn gốc. Những phiên bản này có thể vi phạm bản quyền phần mềm và tiềm ẩn nhiều rủi ro trong quá trình sử dụng.
- Phần mềm không rõ nguồn gốc có thể chứa virus, mã độc hoặc gây mất dữ liệu kỹ thuật. Đây là rủi ro đáng lưu ý bởi máy tính của kỹ thuật viên thường lưu trữ nhiều chương trình PLC, HMI, Servo, bản vẽ điện và dữ liệu quan trọng của máy móc.
- Đối với nhà máy, trung tâm đào tạo và doanh nghiệp làm việc với các đối tác lớn, việc sử dụng phần mềm không có bản quyền còn có thể ảnh hưởng đến tính chuyên nghiệp, uy tín và phát sinh các vấn đề liên quan đến quy định về sở hữu trí tuệ.
Vì vậy, người dùng nên ưu tiên sử dụng EcoStruxure Control Expert cùng license hợp lệ để đảm bảo phần mềm hoạt động ổn định, an toàn và tuân thủ các quy định về bản quyền.
Trường hợp chưa có license Control Expert hoặc chưa biết phiên bản nào phù hợp với dòng PLC Schneider đang sử dụng, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được tư vấn lựa chọn phần mềm, kiểm tra khả năng tương thích và hỗ trợ cài đặt theo đúng quy trình.
2. Giải pháp tiết kiệm và an toàn với PLC Xinje
Bên cạnh PLC Schneider, hiện nay PLC Xinje cũng đang được nhiều đơn vị chế tạo máy, kỹ thuật viên và xưởng sản xuất lựa chọn cho các hệ thống tự động hóa mới nhờ một số ưu điểm:
- Dễ tiếp cận: giao diện và tư duy lập trình tương đối quen thuộc với kỹ thuật viên đã từng làm việc với các dòng PLC phổ biến như Mitsubishi hoặc Delta.
- Tối ưu chi phí đầu tư: phần mềm lập trình PLC Xinje được cung cấp miễn phí, giúp người dùng giảm thêm chi phí license phần mềm khi triển khai hệ thống mới.
- Hệ sinh thái đồng bộ: Xinje cung cấp PLC, HMI, Servo, biến tần, I/O và nhiều thiết bị tự động hóa khác, thuận tiện khi cần đồng bộ thiết bị trong cùng một hệ thống.
Một trong những điểm đáng chú ý của PLC Xinje là phần mềm lập trình được cung cấp miễn phí bản quyền. Người dùng không cần mua thêm license phần mềm lập trình, qua đó giúp giảm chi phí ban đầu khi học tập, chế tạo máy hoặc triển khai các hệ thống tự động hóa mới.
*Ưu điểm khi sử dụng PLC Xinje
- Phần mềm lập trình bản quyền miễn phí.
- Hỗ trợ đào tạo, hướng dẫn cài đặt 1-1 miễn phí.
- Có tài liệu và video hướng dẫn miễn phí.
- Đội ngũ kỹ thuật hỗ trợ 24/7.
- Có hệ sinh thái PLC – HMI – Servo đồng bộ.
*Khi nào có thể cân nhắc sử dụng PLC Xinje?
- Muốn sử dụng phần mềm lập trình bản quyền miễn phí, dễ tải và dễ cài đặt.
- Đang chế tạo máy mới và muốn đồng bộ PLC, HMI, Servo trong cùng một hệ sinh thái.
- Là sinh viên hoặc kỹ thuật viên mới học PLC và cần một giải pháp thực hành tiết kiệm.
- Xưởng chế tạo máy cần dòng PLC dễ tiếp cận và có đội ngũ kỹ thuật hỗ trợ.
- Doanh nghiệp muốn hạn chế rủi ro từ việc sử dụng phần mềm crack hoặc phần mềm không rõ nguồn gốc.
- Dự án mới cần tối ưu chi phí đầu tư nhưng vẫn đáp ứng các yêu cầu điều khiển phổ biến.
PLC Schneider vẫn là lựa chọn phù hợp với những hệ thống đã tiêu chuẩn hóa theo hãng, các nhà máy đang sử dụng nền tảng Modicon hoặc những dự án có yêu cầu cụ thể về thiết bị Schneider. Tuy nhiên, với những dự án chế tạo máy mới, chi phí phần mềm lập trình có bản quyền cũng là một yếu tố cần được tính toán bên cạnh chi phí phần cứng.
Vì vậy, anh em trong lĩnh vực điện – tự động hóa có thể cân nhắc thêm PLC Xinje như một lựa chọn khác khi cần tối ưu chi phí. Người dùng vừa có thể tiếp cận phần mềm lập trình miễn phí bản quyền, vừa sử dụng hệ sinh thái thiết bị đồng bộ và đáp ứng được nhiều ứng dụng tự động hóa phổ biến hiện nay.
*Tham khảo các dòng PLC Xinje: [TẠI ĐÂY]
III. Các bước cài đặt EcoStruxure Control Expert V16.4
Sau khi tải bộ cài và kiểm tra máy tính, người dùng có thể tiến hành cài đặt EcoStruxure Control Expert.
Bước 1. Tải EcoStruxure Control Expert
Tải EcoStruxure Control Expert V16.4: [TẠI ĐÂY]

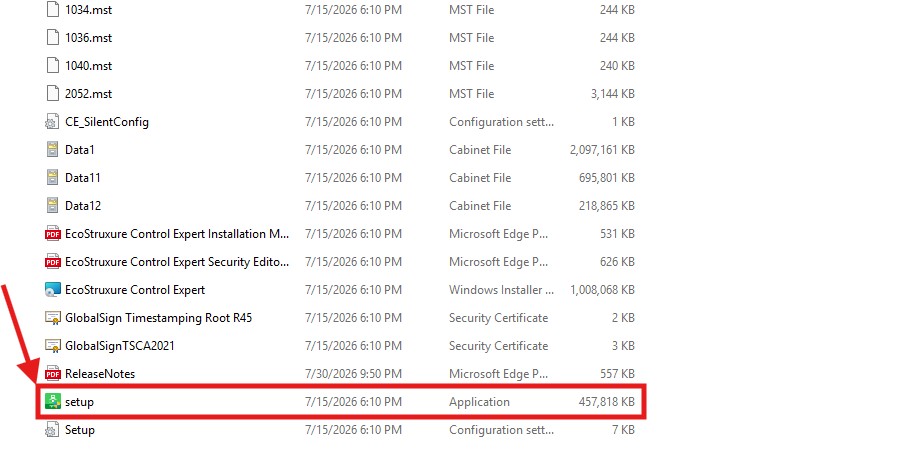

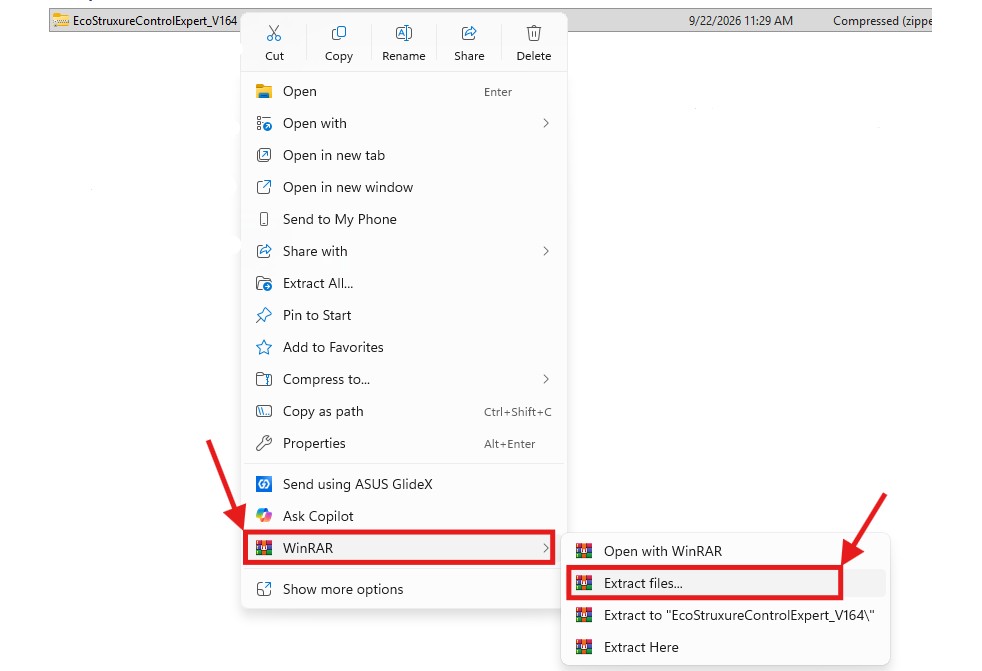

Bước 2. Giải nén sau đó mount file ISO, rồi chạy file setup

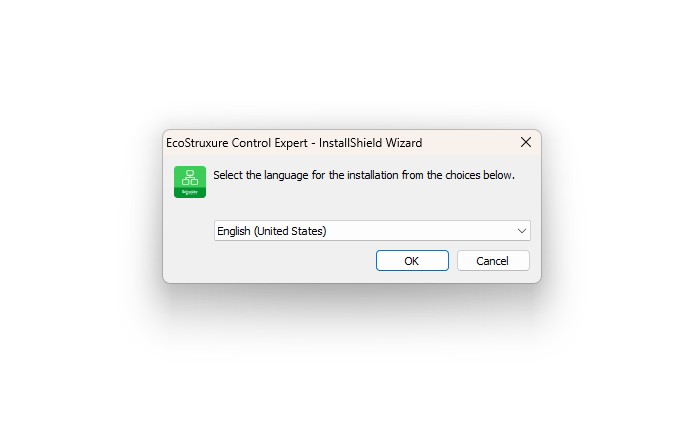

Bước 3. Chọn ngôn ngữ cài đặt

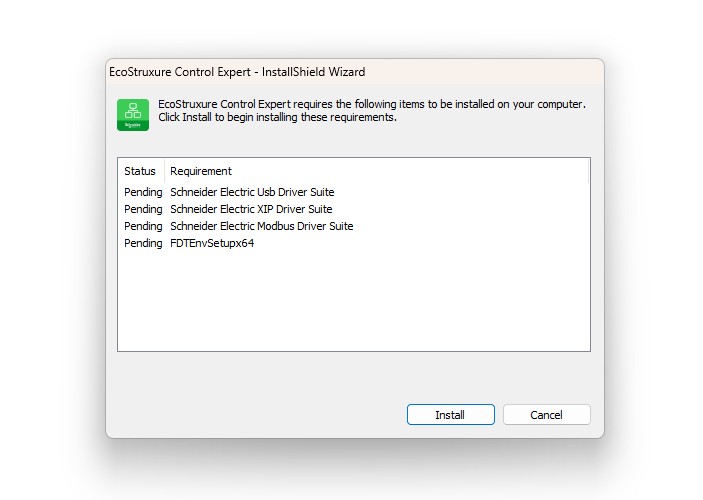

Bước 4. Ấn install để bắt đầu cài đặt

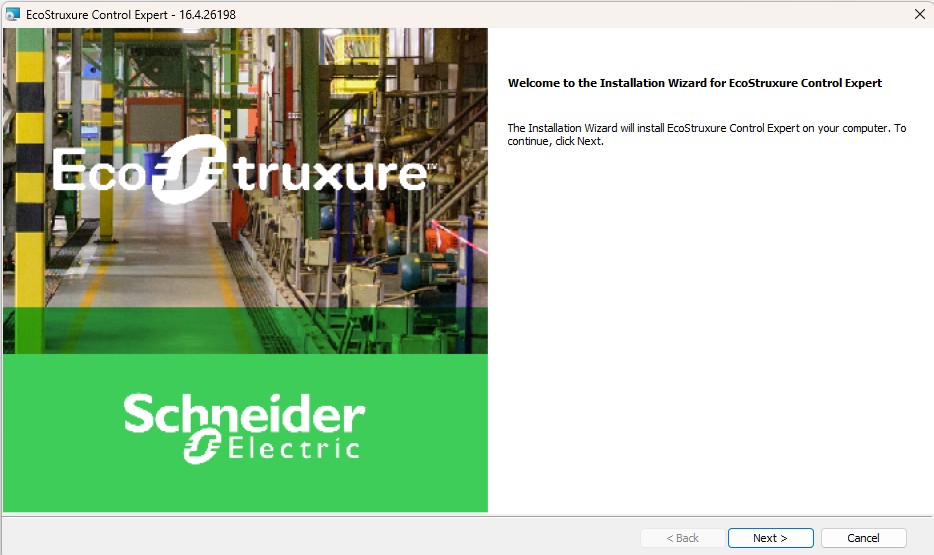

Bước 5. Ấn next để tiếp tục cài

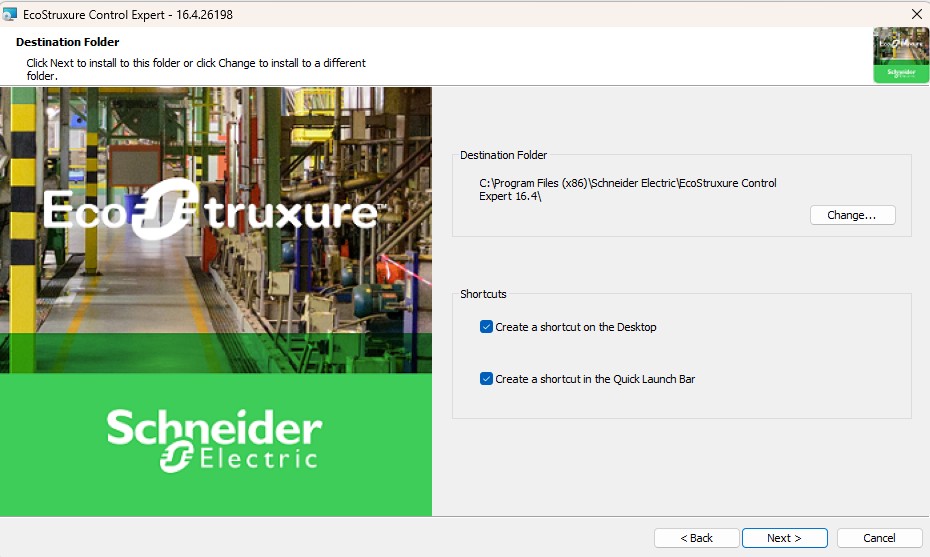

Bước 6. Chọn vị trí lưu file cài đặt
Bước 7. Chọn các thành phần cần cài

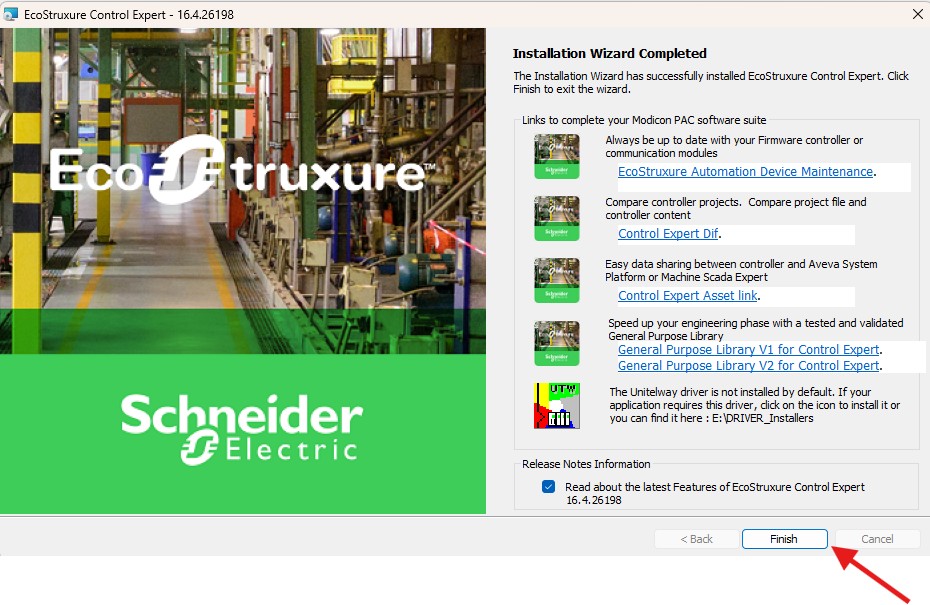

Bước 8. Ấn finish để hoàn tất cài đặt

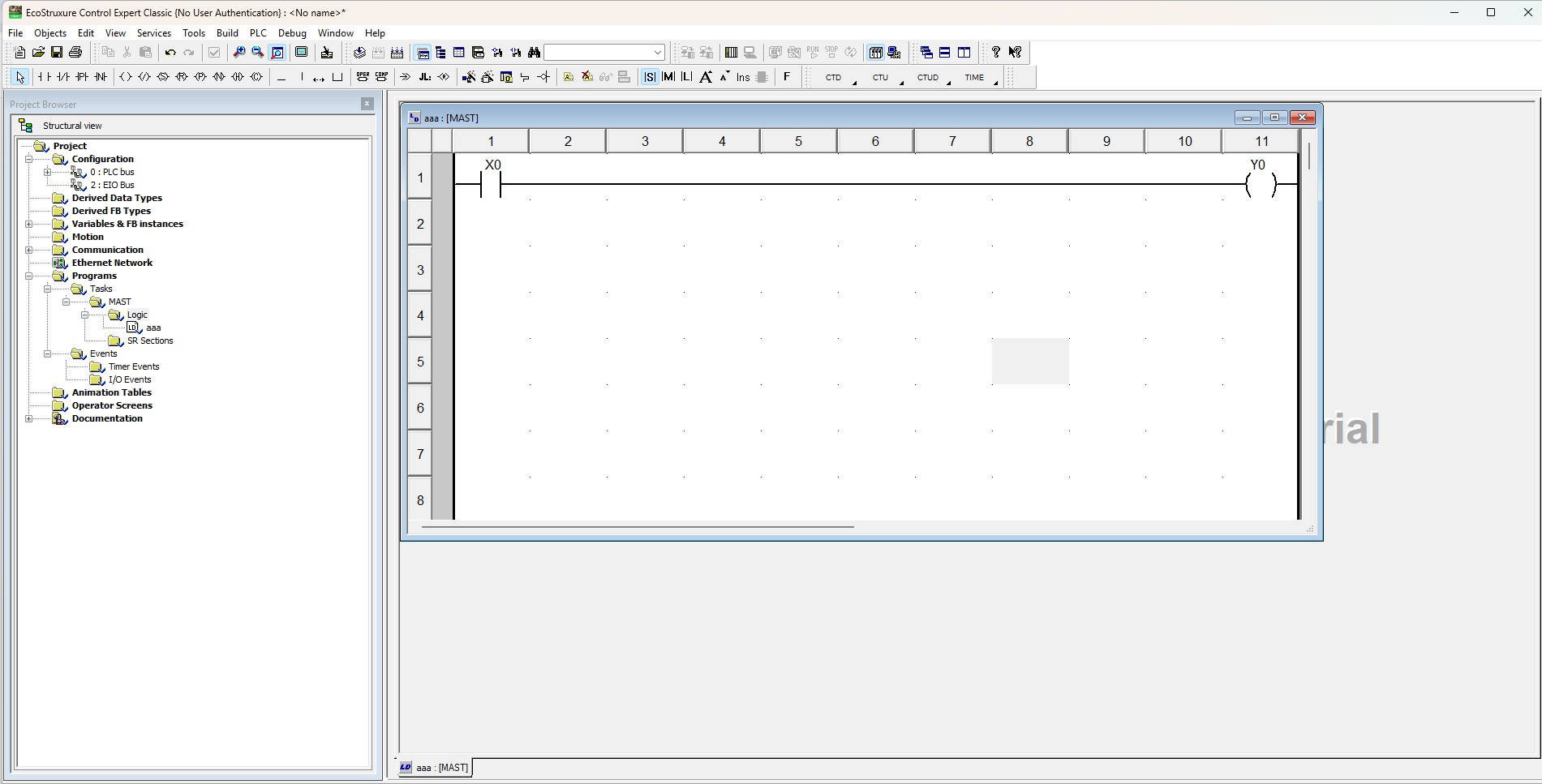

Bước 9. Kiểm tra phần mềm sau khi cài
IV. Những lỗi thường gặp khi cài EcoStruxure Control Expert
Trong quá trình cài đặt Control Expert, người dùng có thể gặp các lỗi liên quan đến bộ cài, hệ điều hành, .NET Framework, quyền Administrator hoặc license.
| Lỗi thường gặp | Nguyên nhân có thể gặp | Cách khắc phục |
| Không mở được file ISO | File tải chưa hoàn chỉnh hoặc Windows lỗi Mount | Kiểm tra lại file, tải lại từ Schneider và Mount lại |
| Setup.exe không chạy | Thiếu quyền hoặc file bộ cài lỗi | Chọn Run as administrator |
| Setup dừng giữa chừng | Thiếu component Windows | Kiểm tra .NET Framework và các yêu cầu mà Setup hiển thị |
| Báo thiếu .NET Framework 3.5 | Windows chưa bật .NET 3.5 | Kích hoạt trong Windows Features |
| Không đủ dung lượng cài đặt | Ổ C còn ít dung lượng | Giải phóng ổ cứng trước khi chạy Setup |
| Cài xong nhưng không mở được | Component chưa cài đầy đủ hoặc Windows chưa Restart | Khởi động lại máy hoặc chạy Repair |
| Không thấy đúng CPU PLC | Phiên bản/phần cứng chưa tương thích hoặc Hardware Catalog thiếu | Kiểm tra model CPU và firmware |
| Không kết nối được PLC | Thiếu driver hoặc cấu hình truyền thông sai | Kiểm tra Communication Driver và địa chỉ PLC |
| Phần mềm yêu cầu license | Hết thời gian Trial hoặc chưa có license phù hợp | Kích hoạt license Control Expert chính hãng |
| Control Expert chạy chậm | RAM thấp, HDD chậm hoặc mở nhiều ứng dụng | Đóng bớt ứng dụng, sử dụng SSD và tăng RAM |
| Project cũ không mở đúng | Project được tạo trên Unity Pro/Control Expert khác phiên bản | Kiểm tra phiên bản project trước khi chuyển đổi |
| Không sửa được một số thư viện/EDS | Phần mềm thiếu quyền truy cập | Thử chạy Control Expert bằng Run as administrator |
Schneider cũng xác nhận trong một số trường hợp Control Expert cần được mở bằng quyền Administrator để thao tác với thư viện thiết bị và các thành phần hệ thống. Trường hợp cần hỗ trợ cài đặt EcoStruxure Control Expert, xác định phần mềm phù hợp với PLC Schneider, xử lý lỗi kết nối hoặc kiểm tra project Unity Pro cũ, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ.
.
