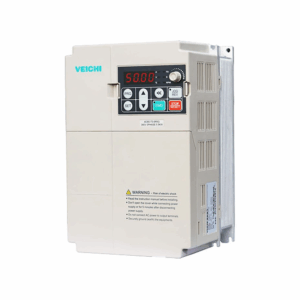

Biến tần Veichi AC70 là một trong những dòng biến tần phổ biến nhất của Veichi Electric, được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp. Nhờ công nghệ điều khiển vector không cảm biến, sản phẩm mang lại hiệu suất ổn định và độ tin cậy cao. AC70 đặc biệt phù hợp cho nhiều loại tải từ trung bình đến nặng như bơm, băng tải và máy công nghiệp.

I. Veichi – Thương hiệu biến tần Trung Quốc

1. Giới thiệu về Suzhou VEICHI Electric

Suzhou VEICHI Electric Co., Ltd., một nhà sản xuất thiết bị tự động hóa công nghiệp của Trung Quốc. Theo giới thiệu chính thức của hãng, VEICHI phát triển các dòng biến tần, servo, PLC, HMI, giải pháp năng lượng xanh và nhiều thiết bị điều khiển công nghiệp khác, trong đó mảng inverter/VFD là một trong những lĩnh vực cốt lõi. Hãng cho biết sản phẩm VEICHI được ứng dụng rộng trong nhiều ngành như nâng hạ, máy công cụ, dầu khí, nhựa, dệt, in bao bì, khai khoáng và xử lý nước.

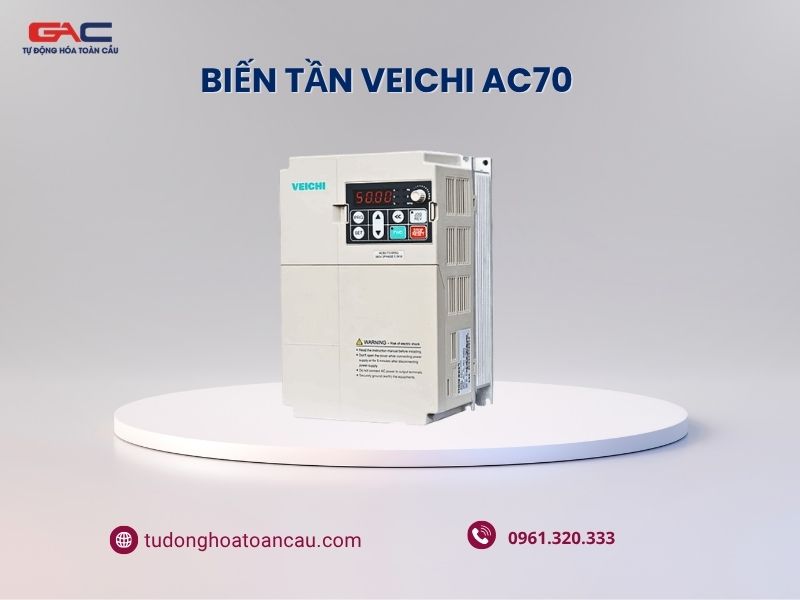

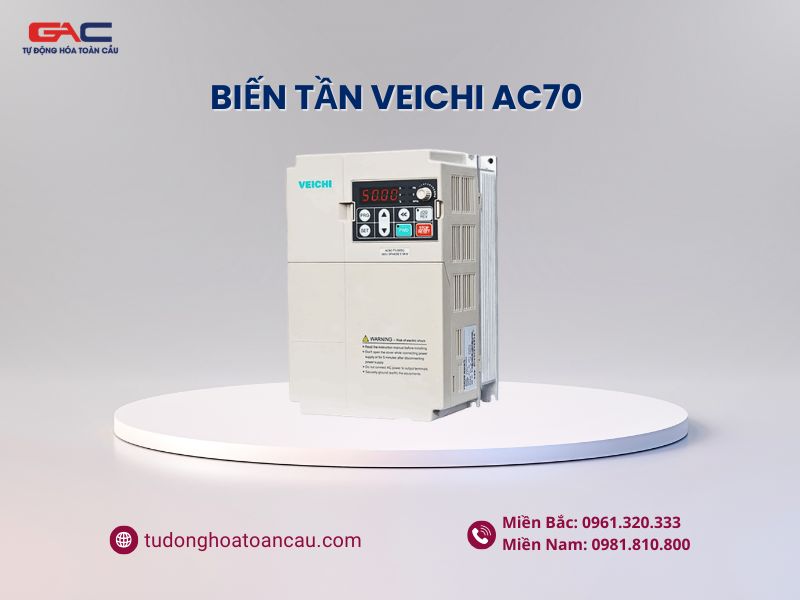

2. Tổng quan về biến tần Veichi AC70

• • Biến tần Veichi AC70: Dòng biến tần đa năng ứng dụng công nghệ điều khiển vector không cảm biến (Sensorless Vector Control), cho khả năng điều khiển động cơ chính xác và ổn định. Thiết bị được thiết kế dạng module hiện đại, tích hợp nhiều tính năng điều khiển và bảo vệ, giúp hệ thống vận hành bền bỉ trong môi trường công nghiệp.

  • Dải công suất rộng và khả năng chịu tải tốt:  AC70 đáp ứng hiệu quả nhiều nhu cầu sử dụng khác nhau, từ tải nhẹ đến tải trung bình. Đồng thời, sản phẩm còn nổi bật với khả năng tiết kiệm năng lượng, phản hồi mô-men nhanh và vận hành ổn định trong thời gian dài.

* Bảng thông số kỹ thuật nổi bật của biến tần AC70

Đặc tính kỹ thuật	Thông số kỹ thuật
Dải công suất	0.75 kW – 500 kW
Nguồn cấp	1 pha 220V / 3 pha 220V / 380V / 660V / 1140V
Dải tần số đầu ra	0 – 400Hz (tối đa đến 3000Hz tùy dòng)
Phương pháp điều khiển	Vector không cảm biến (OLV), V/F control
Độ chính xác tốc độ	≤ 1% tốc độ định mức
Thời gian đáp ứng mô-men	~20ms
Khả năng quá tải	150% trong 60s, 180% trong vài giây
Hiệu suất	≥ 96%
Giao tiếp	RS485, hỗ trợ Modbus-RTU, PROFIBUS
Chức năng điều khiển	PID, đa cấp tốc độ, điều khiển moment, tiết kiệm năng lượng
Chức năng bảo vệ	Quá áp, thấp áp, quá dòng, quá nhiệt, quá tải, mất pha
Nhiệt độ hoạt động	-10°C đến 40°C
Cấp bảo vệ	IP20

* Ứng dụng thực tế:

• • Biến tần Veichi AC70 được sử dụng phổ biến trong các hệ thống như bơm nước, quạt thông gió, băng tải, máy nén khí và các máy móc công nghiệp, giúp tối ưu hiệu suất vận hành và giảm chi phí điện năng.

II. Bảng giá biến tần Veichi mới nhất năm 2026

Xem đầy đủ bảng giá biến tần Veichi: Đang cập nhật….

>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Miền Nam:

III. Hướng dẫn cài đặt biến tần Veichi AC70

1. Sơ đồ đấu nối biến tần Veichi AC70

* Sơ đồ đấu nối cấp nguồn và động cơ

Sơ đồ đấu nối biến tần Veichi AC70 công suất dưới 30kW, điện trở xả nối với chân + và PB

Sơ đồ đấu nối biến tần Veichi AC70 công suất từ 30kW trở lên, bộ hãm điện trở xả nối với chân + và –

* Ý nghĩa các chân đấu nối động lực:

Ký hiệu chân động lực	Ý nghĩa
R/L1 – S/L2 – T/L3	Chân đấu nối với nguồn điện 3 pha (1 pha)
U/T1 – V/T2 – W/T3	Chân đấu nối với động cơ 3 pha không đồng bộ
	Chân nối đất (tiếp địa)

* Sơ đồ đấu nối dây điều khiển cho biến tần

 * Ý nghĩa các chân điều khiển của biến tần AC70

Loại ngõ tín hiệu	Ký hiệu trên biến tần	Tính năng
Tín hiệu số ngõ vào	X1	Động cơ quay thuận
	X2	Động cơ quay nghịch
	X3	Chạy JOG thuận
	X4	Chạy Jog nghịch
	X5	Dừng tự do động cơ
	X6	Reset lỗi
	COM	Chân chung
Tín hiệu analog ngõ vào	10V	10.5V
	AS	Chân đầu vào analog dòng
	VS1	Chân nối biến trở
	VS2	Chân đầu vào analog áp
	GND	Chân chung tín hiệu analog
Ngõ ra Relay	TA	Ngõ ra Relay đa chức năng. TA-TC tiếp điểm thường hở TB – TC thường đóng
	TB
	TC
Ngõ truyền thông		Truyền thông RS485
	A+
	B-
Ngõ chung	COM	Ngõ chung của X1, X2, X3,… trong chế độ NPN
	24V	Ngõ chung của X1, X2, X3,… trong chế độ PNP

Chú ý:

• • Chế độ NPN hay PNP phụ thuộc vào người dùng gạt Switch trên biến tần
  • Tuyệt đối không nối ngắn mạch chân 24V với chân COM

 2. Cài đặt thông số biến tần Veichi AC70

* Các thông số cơ bản cài đặt biến tần AC70

Thông số	Ý nghĩa
E-64	Reset về mặc định
E-01	Chọn kênh điều khiển chạy dừng
E-02	Chọn kênh điều khiển tần số
E-13	Thời gian tăng tốc
E-14	Thời gian giảm tốc
E-09	Tần số tối đa
E-10	Tần số giới hạn trên
H-52	Công suất định mức động cơ
H-53	Tần số định mức động cơ
H-54	Tốc độ định mức động cơ
H-55	Điện áp định mức động cơ
H-56	Dòng định mức động cơ

Bảng thông số cài đặt biến tần Veichi AC70

* Cài đặt biến tần Veichi AC70 theo các chế độ thông dụng

 Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp có sẵn

Thông số	Giá trị	Ý nghĩa
E-01	0	Chạy dừng bằng bàn phím
E-02	1	Thay đổi tốc độ bằng chiết áp có sẵn

Chạy dừng bằng bàn phím biến tần, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
E-01	0	Chạy dừng bằng bàn phím
E-02	2	Thay đổi tốc độ bằng chiết áp ngoài (VS1)

• Sơ đồ đấu nối chiết áp vào biến tần:

Chân số 2 của chiết áp nối vào chân VS1. Nếu giá trị chiết áp ngược chiều tăng giảm thì chỉ cần đảo 2 chân 10V và GND.

Chạy dừng bằng công tắc chuyển mạch ngoài, thay đổi tốc độ bằng chiết áp ngoài

Thông số	Giá trị	Ý nghĩa
E-01	1	Chạy dừng bằng bàn phím
E-02	2	Thay đổi tốc độ bằng chiết áp ngoài (VS1)

Sơ đồ đấu nối chân công tắc chuyển mạch chạy thuận ngược vào biến tần, chiết áp đấu tương tự như trường hợp trên:

* Các thông số cơ bản khác

Reset biến tần

Để reset biến tần Veichi AC70, chúng ta cài tham số E-64 bằng 1

Thông số	Giá trị	Ý nghĩa
E-64	1	Reset các thông số về mặc định

Thay đổi thời gian tăng giảm tốc:

Thông số	Mặc định	Ý nghĩa
E-13	15s	Thời gian tăng tốc
E-14	15s	Thời gian giảm tốc

Thay đổi tần số tối đa:

Để cài tăng giảm tốc độ biến tần veichi AC70, các bạn cài đặt thông số cho E-9 và E-10

Thông số	Mặc định	Ý nghĩa
E-9	50Hz	Tần số tối đa
E-10	50Hz	Giới hạn trên tần số

Ví dụ: Để biến tần chạy lên 60Hz, chúng ta cần cài cả E-9 và E-10 lên 60Hz. Tuy nhiên chúng ta không nên cài quá cao so với tần số định mức ghi trên mác động cơ. Động cơ sẽ nóng và có thể bị hỏng.

IV. Bảng mã lỗi biến tần Veichi thường gặp & Cách khắc phục

Trong quá trình sử dụng, không thể tránh khỏi các lỗi kỹ thuật. Dưới đây là bảng tra cứu nhanh:

Mã lỗi	Tên lỗi	Nguyên nhân tiềm ẩn	Giải pháp
E.OC1/2/3	Quá dòng	Tải quá nặng, thời gian tăng tốc ngắn	Tăng thời gian tăng tốc, kiểm tra cơ cấu cơ khí
E.OV1/2/3	Quá áp	Thời gian giảm tốc quá ngắn, điện áp lưới cao	Tăng thời gian giảm tốc, lắp điện trở xả
E.LU	Thấp áp	Nguồn cấp không đủ, mất pha đầu vào	Kiểm tra nguồn điện lưới
E.OH1/2	Quá nhiệt	Quạt hỏng, bụi bẩn bám vào tản nhiệt	Vệ sinh biến tần, thay quạt
E.OL1/2	Quá tải	Động cơ bị kẹt, chọn biến tần sai công suất	Kiểm tra tải, nâng cấp công suất biến tần

Khi biến tần báo lỗi, đừng vội vàng reset ngay. Hãy thực hiện theo quy trình chuyên gia sau:

• • Ghi lại mã lỗi: Quan sát màn hình hiển thị mã lỗi gì (E.xx).
  • Kiểm tra ngoại vi: Kiểm tra xem động cơ có nóng không, bạc đạn có bị kẹt không, dây dẫn có bị lỏng không.
  • Đo đạc: Dùng đồng hồ đo điện áp nguồn cấp và điện áp ngõ ra (nếu có thể).
  • Kiểm tra lịch sử lỗi: Xem lại các lỗi gần nhất trong bộ nhớ của biến tần để tìm ra tính quy luật.
