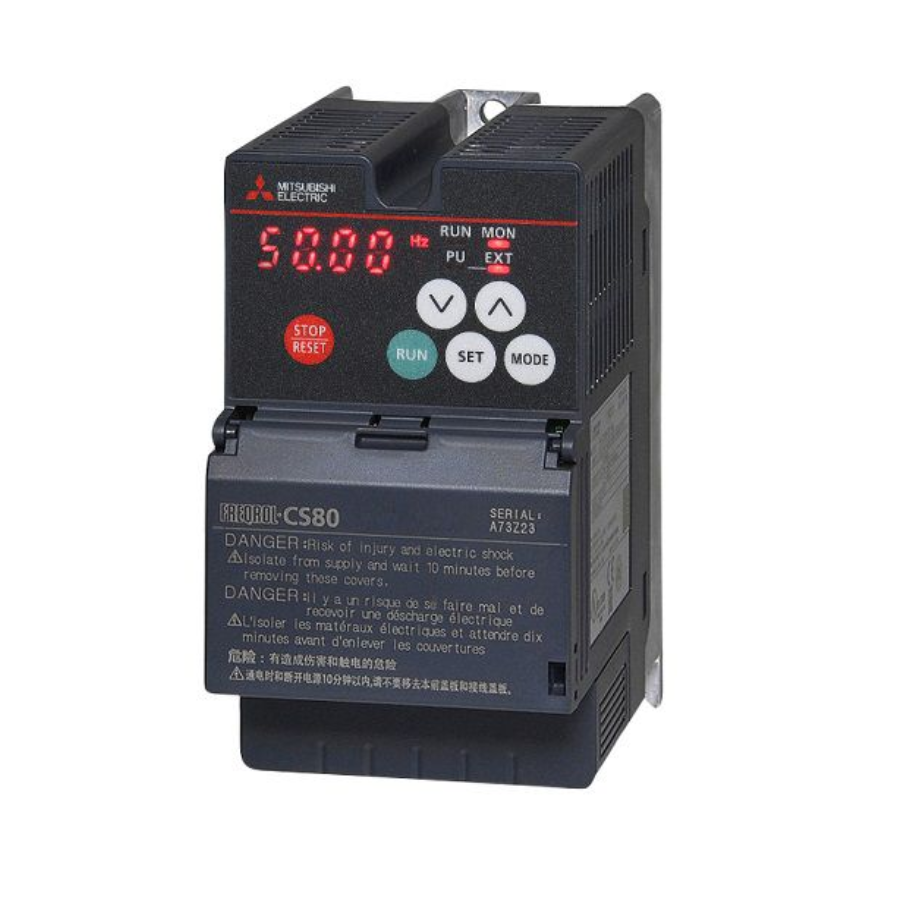

Biến tần Mitsubishi FR-CS80 xuất xứ từ Nhật Bản, là một trong những dòng sản phẩm chiến lược được sản xuất bởi tập đoàn danh tiếng Mitsubishi Electric. Được định vị là dòng biến tần cơ bản, FR-CS80 sở hữu kích thước siêu nhỏ gọn nhưng vẫn tích hợp công nghệ điều khiển tiên tiến, mang lại hiệu quả cao cho người dùng trong các ứng dụng tải nhẹ.

I. Mitsubishi – Thương hiệu biến tần Nhật Bản

1. Giới thiệu về tập đoàn Mitsubishi

Mitsubishi Electric là tập đoàn công nghệ và thiết bị điện – điện tử hàng đầu Nhật Bản, thành lập từ năm 1921. Doanh nghiệp này hoạt động trên nhiều lĩnh vực lớn như tự động hóa nhà máy, năng lượng, điều hòa không khí, thiết bị tòa nhà, hệ thống công nghiệp, bán dẫn và hạ tầng kỹ thuật. Trên quy mô toàn cầu, Mitsubishi Electric hiện có mạng lưới hàng trăm công ty thành viên và gần 150.000 nhân sự, cho thấy vị thế rất mạnh về năng lực công nghệ, sản xuất và dịch vụ.

2. Tổng quan về biến tần Mitsubishi FR-CS80

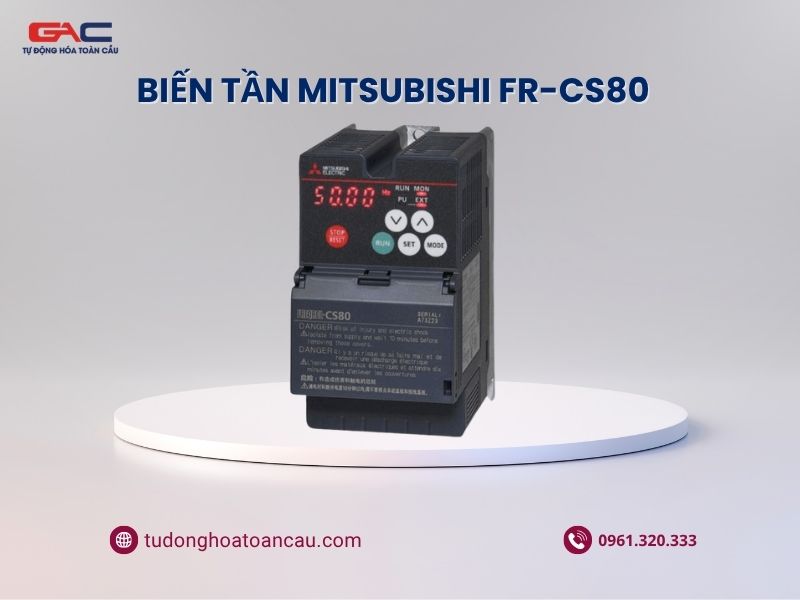

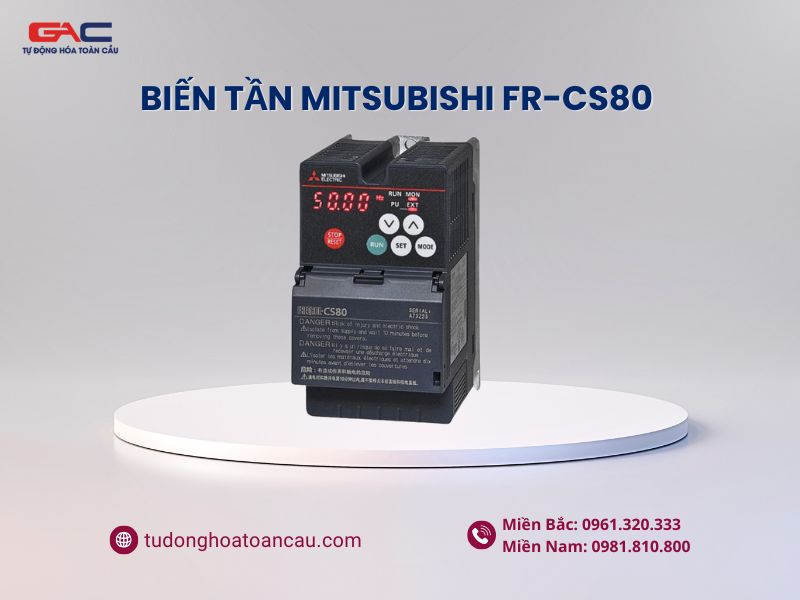

Biến tần Mitsubishi FR-CS80 (dòng Smart & Compact) là giải pháp phù hợp cho các hệ thống máy móc cơ bản, giúp tiết kiệm không gian và dễ dàng lắp đặt. Một số đặc điểm nổi bật gồm:

• • Thiết kế  nhỏ gọn: Kích thước tối ưu, cho phép lắp đặt side-by-side để tiết kiệm diện tích tủ điện.
  • Công nghệ Flux Vector Control: Tạo mô-men xoắn lớn ở tốc độ thấp (150% tại 1Hz), phù hợp cho tải nặng khi khởi động.
  • Độ bền cao: Bo mạch được phủ lớp bảo vệ theo tiêu chuẩn IEC 60721, tăng khả năng chống bụi và độ ẩm.
  • Kết nối linh hoạt: Tích hợp RS-485 (Modbus RTU) và chức năng PID, dễ dàng kết nối PLC, HMI và ổn định áp suất, lưu lượng.

* Ứng dụng

•  CS80 đáp ứng xuất sắc cho hệ thống băng tải, máy đóng gói thực phẩm, bơm quạt, máy dệt, máy chế biến gỗ và các ứng dụng cơ bản khác.

*Bảng thông số kỹ thuật nổi bật của biến tần Mitsubishi FR-CS80

II. Bảng giá biến tần Mitsubishi FR-CS80

Xem đầy đủ bảng giá biến tần Mitsubishi: TẠI ĐÂY

>>>> NHẬN BẢNG GIÁ CHIẾT KHẤU VÀ NHIỀU ƯU ĐÃI LIÊN HỆ:

Miền Bắc:

Miền Nam:

III. Hướng dẫn cài đặt Biến tần Mitsubishi cơ bản

1. Hướng dẫn đấu nối biến tần Mitsubishi

* Lưu ý: Đấu dây biến tần Mitsubishi cần tuân thủ nghiêm ngặt sơ đồ chân (R/S/T vào, U/V/W ra), đặc biệt lưu ý đảo chiều pha, nối đất an toàn và chọn đúng logic Sink/Source

2. Các thông số cơ bản cần nhớ khi cài đặt biến tần

* Cài thông số chọn cách RUN/STOP

Thông số này sẽ xuất hiện ở trên bàn phím hoặc thông qua chân điều khiển bên ngoài. Bạn có thể tìm thấy thông số trong tài liệu hướng dẫn có cụm từ chính là main run source selection. Lựa chọn thông số theo một số chú ý như sau:

• • Keypad: Run/stop trên bàn phím
  • External run/stop control
  • Communication: run/stop qua cổng RS485

*  Thời gian tăng tốc (Acceleration time 1) và thời gian giảm tốc (Deceleration time 1)

Về thời gian tăng tốc và thời gian giảm tốc:

• • Thời gian tăng tốc tức là thời gian khi nhấn chạy run thì motor sẽ chạy từ 0-50Hz trong thời gian mặc định là 10 giây
  • Thời gian giảm tốc là thời gian khi bạn nhấn vào stop đến khi động cơ ngừng chạy hẳn

Các biến số có thông số cài đặt sẽ bỏ qua chế độ Deceleration. Sau khi nhấn chọn stop sẽ cho motor ngừng chạy tự do.

* Chọn lựa cách thức thay đổi tần số

Một số lựa chọn về việc thay đổi tần số mà bạn cần chú ý như sau:

Ứng dụng:

• • 0 – keypad tức là thay đổi tần số bằng nút lên hoặc xuống
  • 1 – Potentiometer on keypad: Thay đổi tần số bằng núm vặn
  • 2 – External AVI analog signal Input: Thay đổi tần số bằng tín hiệu biến trở hoặc 0-10VDC
  • 3 – External ACI analog signal input: Thay đổi tần số bằng bằng tín hiệu 4-20mA
  • 4 – Communication setting frequency: Thay đổi tần số bằng RS485
  • 5 – PID output frequency: Thay đổi tần số bằng tín hiệu hồi tiếp PID

* Cài giới hạn tần số

Giới hạn tần số được cho phép động cơ chạy nhanh nhất với nhiều đơn vị Hz nhất. Trong đó, động cơ chạy tối đa là 40 Hz.

Nếu bạn cài 40Hz thì động cơ chạy tối đa là 40Hz với n=60×40/2 = 1200 vòng/phút.

Ngoài ra, bạn còn có thể cài đặt trong phạm vi thông thường là 1-60 Hz.

3. Hướng dẫn cách cài đặt biến tần Mitsubishi

Để tiến hành cài đặt biến tần mitsubishi bạn cần chú ý thực hiện theo các bước như sau:

* Cách 1: Cài đặt tần số từ panel điều khiển của biến tần

Nhấn chọn On để bật biến tần > Chọn chế độ PU > Cài đặt tần số quay núm để có thể điều chình được giá trị tần số mà bạn mong muốn đạt được.

Lưu ý: Thông số tấn số sẽ chỉ nhấp nháy trong khoảng thời gian là 5s > Nhấn Run để khởi động hoạt động của chương trình > Cuối cùng nhấn chọn Stop để dừng hoạt động.

* Cách 2: Cài đặt tần số bằng công tắc với 3 cấp độ khác nhau

Đầu tiên, nhấn chọn nút On để có thể bật được biến tần của trung tâm điều khiển > Sau đó nhấn chọn chế độ hoạt động  và quay núm điều chỉnh > Nhấn set để xác nhận lại cài đặt > Chọn phần tần số mà bạn muốn nó đạt được để sử dụng 3 công tắc đã được cho sẵn > Nhấn chọn run để bắt đầu chạy chương trình > Cuối cùng nhấn chọn stop để cho dừng lại và tắt công tắc RL.

Cài đặt biến tần bằng đầu vào

* Cách 3: Cài đặt tần số bằng đầu vào

Đầu tiên, bạn nhấn chọn On để bật chế độ biến tần > Sau đó, đặt chế độ hoạt động bằng cách nhấn PU hoặc EXT, mode trong vòng 5s. Nếu trên màn hình xuất hiện thêm các dấu hiệu và đèn chỉ thị thì tiếp tục thực hiện các bước khác > Bạn quay núm điều chỉnh cho đến mức 79-4 để đèn chờ hiển thị PU hoặc PRM > Nhấn set để xác nhận cài đặt sau khi đã hoàn tất.

* Cách 4: Cài đặt tần số từ panel điều khiển của biến tần

Nhấn chọn ON để bật biến tần > Sau đó, bật chế độ hoạt động bằng cách nhấn PU hoặc EXT và mode trong vòng 0.5s và làm tương tự các bước như cách 3 > Tiếp tục cài đặt tần số quya núm điều chỉnh để có thể chọn đúng mức giá trị mà bạn mong muốn. Khi thông số tần số nhấp nháy thì màn hình sẽ hiển thị giá trị tần số thích hợp cho bạn > Gạt công tắc quay thuận và quay ngược để khởi động > Sau đó gạt công tắc xuống để dừng và kết thúc.

Như vậy chúng tôi đã giới thiệu chi tiết cho bạn đọc về cách để cài đặt biến tần của

IV. Bảng mã lỗi Mitsubishi FR-CS80 thường gặp

Dưới đây là một bảng mã lỗi cho các loại biến tần Mitsubishi. Các lỗi thường xuất hiện trong quá trình vận hành biến tần Mitsubishi.
