Giới thiệu

Trong kỷ nguyên công nghiệp 4.0, sự dịch chuyển từ các dây chuyền sản xuất thủ công sang các mô hình xưởng sản xuất thông minh đang diễn ra với tốc độ vũ bão. Việc giám sát và điều khiển một mạng lưới máy móc phức tạp không thể chỉ dựa vào sức người hay các công tắc cơ học đơn thuần. Đây chính là lúc kiến trúc PLC Scada chứng minh được sức mạnh công nghệ vượt trội và tính tất yếu của nó.

Giải pháp này không chỉ đơn thuần là sự ghép nối khiên cưỡng giữa phần cứng và phần mềm, mà là một hệ sinh thái quản trị luồng dữ liệu, thu thập tín hiệu tại chỗ và xuất lệnh điều khiển theo thời gian. Để đáp ứng yêu cầu khắt khe về tính khoa học và logic, bài viết dưới đây sẽ phân tích chuyên sâu các nền tảng kỹ thuật cốt lõi, chia nhỏ từng module hoạt động thông qua các gạch đầu dòng chi tiết, giúp bạn đọc nắm bắt toàn diện cách thức tối ưu hóa dây chuyền sản xuất của mình.

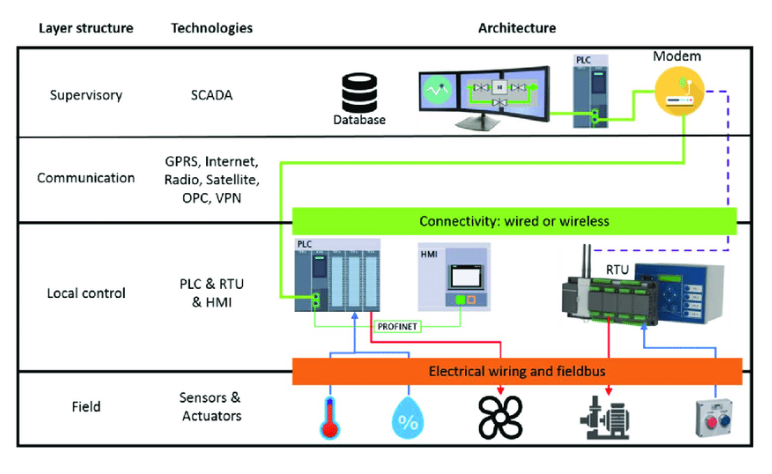

Tổng quan về hệ thống PLC SCADA trong công nghiệp

Một hệ thống tự động hóa hoàn chỉnh, hoạt động ổn định và có khả năng mở rộng linh hoạt luôn được cấu thành từ hai lớp cơ bản: lớp điều khiển vật lý tại hiện trường và lớp giám sát dữ liệu trên không gian số. Sự phân tầng này giúp hệ thống hoạt động trơn tru và dễ dàng khoanh vùng khi có sự cố xảy ra.

Vai trò cốt lõi của thiết bị điều khiển logic

Thiết bị điều khiển logic đóng vai trò là khối vi xử lý trung tâm cấp cơ sở. Nó trực tiếp giao tiếp với các thiết bị ngoại vi tại xưởng sản xuất, chịu trách nhiệm thực thi các mệnh lệnh tức thời. Dưới đây là những chức năng nền tảng và cách thức hoạt động chi tiết của nó:

Xử lý logic và vòng lặp thời gian thực: Trong quá trình lập trình PLC, các kỹ sư sẽ xây dựng các thuật toán tuần tự hoặc các khối hàm toán học phức tạp. Chu kỳ quét (scan cycle) của bộ vi xử lý diễn ra cực kỳ nhanh, thường ở mức mili-giây, giúp thiết bị đọc trạng thái đầu vào, xử lý chương trình và cập nhật đầu ra gần như ngay lập tức mà không có độ trễ.
Điều khiển truyền động chính xác: Đối với các bài toán yêu cầu định vị vị trí tọa độ khắt khe, bộ điều khiển sẽ phát ra các chuỗi xung tốc độ cao (PTO/PWM). Các xung này được đưa tới driver để điều khiển động cơ bước hoặc động cơ servo. Sự kết hợp này cho phép mâm xoay máy CNC hoặc trục robot di chuyển chính xác đến từng micromet.
Điều chỉnh vòng kín (PID Controller): Thông qua các module mở rộng, bộ điều khiển thu thập tín hiệu liên tục từ cảm biến. Nhờ thuật toán PID được nạp sẵn khi lập trình PLC, nó liên tục tính toán sai số và tự động điều chỉnh ngõ ra analog để thay đổi tần số hoạt động của biến tần, qua đó giữ vững các đại lượng như áp suất, nhiệt độ luôn bám sát điểm cài đặt.

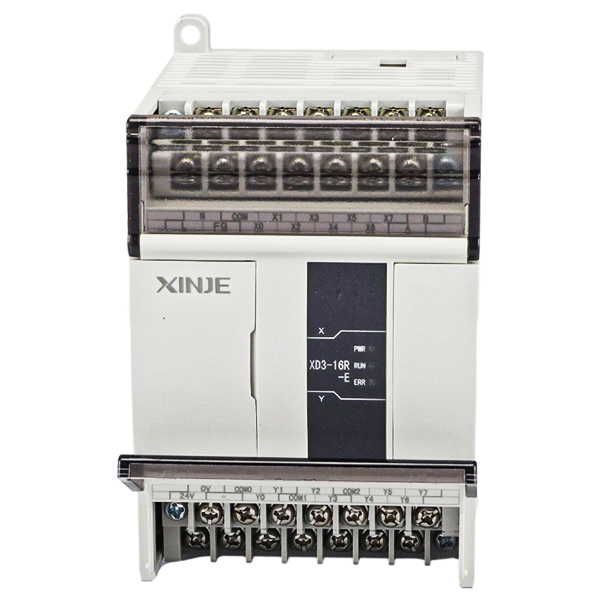

plc scada — PLC Xinje XD3-16R-E 8 In/8 Out Relay 220VAC

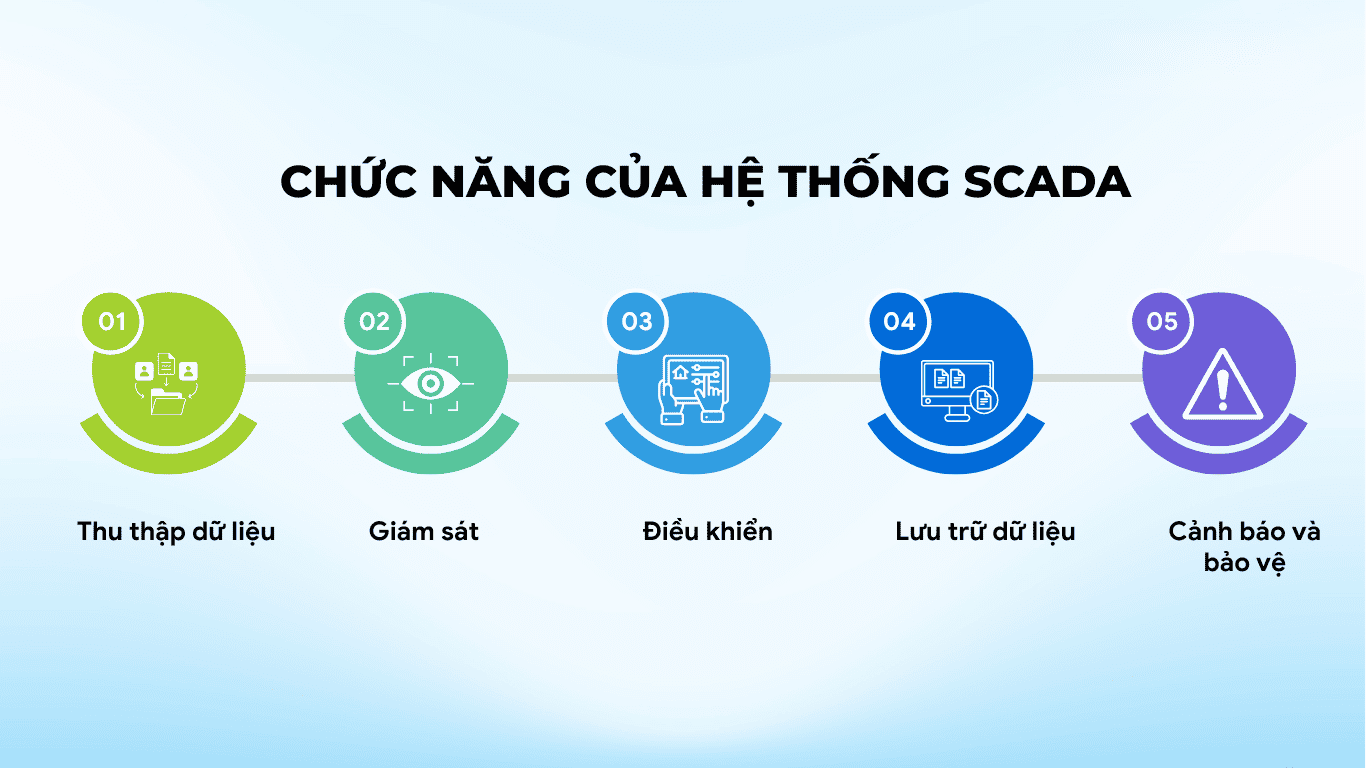

Chức năng của hệ thống phần mềm SCADA

Nếu thiết bị phần cứng dưới xưởng là bộ não phản xạ tại chỗ thì phần mềm SCADA (Supervisory Control and Data Acquisition) chính là trung tâm chỉ huy chiến lược cấp cao. Nền tảng này không can thiệp vào các logic cắt gọt cơ khí tính bằng mili-giây, mà tập trung vào việc quản lý khối lượng thông tin khổng lồ:

Thu thập và lưu trữ dữ liệu: Hệ thống máy chủ liên tục gửi các lệnh hỏi vòng xuống các trạm điều khiển phân tán để lấy số liệu về dòng điện, điện áp, trạng thái chạy dừng của hàng nghìn thiết bị. Dữ liệu này được lưu trữ an toàn vào cơ sở dữ liệu SQL Server, phục vụ cho việc truy xuất lịch sử sau này.
Giao diện giám sát trực quan (HMI/UI): Khác với màn hình HMI nhỏ gọn gắn trên mặt tủ điện cục bộ, màn hình máy tính trung tâm cung cấp một cái nhìn toàn cảnh. Toàn bộ sơ đồ công nghệ đường ống, bồn bể chứa đều được mô phỏng sinh động bằng đồ họa động, giúp người vận hành nắm bắt tình hình dây chuyền chỉ qua một ánh nhìn.
Quản lý cảnh báo và báo cáo tự động: Khi một thông số kỹ thuật vượt ngưỡng an toàn (ví dụ: nhiệt độ cuộn dây động cơ tăng quá cao), phần mềm SCADA lập tức kích hoạt cảnh báo pop-up màu đỏ, phát âm thanh báo động và tự động gửi email/SMS đến kỹ sư bảo trì. Đồng thời, nó có khả năng tự động trích xuất các báo cáo năng lượng, năng suất ca kíp dưới định dạng Excel vào cuối ngày.

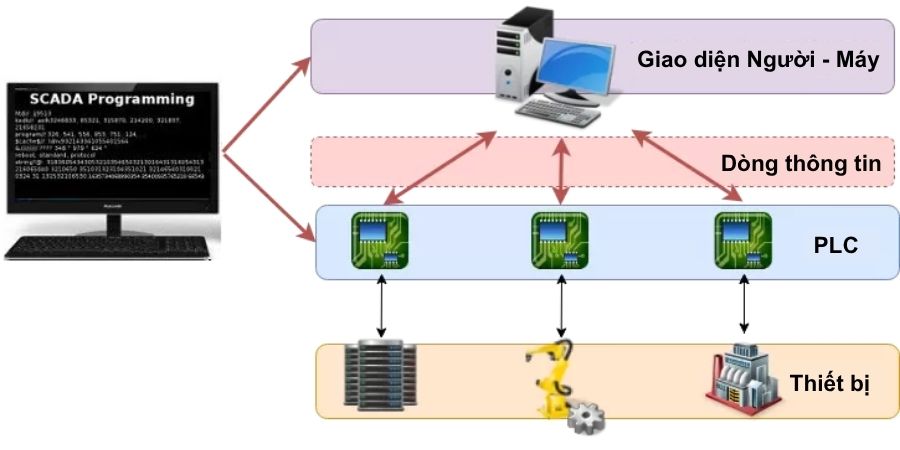

Nguyên lý kết nối và giao tiếp giữa phần cứng và phần mềm

Sức mạnh thực sự của kiến trúc PLC scada nằm ở khả năng kết nối xuyên suốt, phá bỏ mọi rào cản thông tin từ cấp độ cảm biến thấp nhất cho đến hệ thống quản trị ERP của doanh nghiệp.

Xử lý tín hiệu thời gian thực từ hiện trường

Tại cấp độ thực thi, mọi đại lượng vật lý vô hình phải được số hóa để vi xử lý có thể hiểu và tính toán. Quá trình này diễn ra với các tiêu chuẩn khắt khe:

Chuẩn hóa tín hiệu Analog: Các đại lượng vật lý như lưu lượng khí nén, độ pH, hoặc áp suất thủy lực được cảm biến đo đạc và chuyển đổi thành tín hiệu chuẩn công nghiệp. Chuẩn dòng điện 4-20mA được ưu tiên sử dụng hàng đầu do đặc tính chống nhiễu tốt, suy hao cực thấp khi kéo cáp dài và khả năng phát hiện lỗi đứt dây (dòng tụt về 0mA).
Giao tiếp với hệ truyền động phức tạp: Với các hệ thống như cẩu trục hoặc băng tải tải trọng lớn, bộ xử lý không chỉ xuất lệnh chạy/dừng qua các tiếp điểm rơ le I/O cứng. Kỹ sư tự động hóa sẽ thiết lập đường truyền dữ liệu liên tục tới biến tần để đọc trực tiếp các thông số chuyên sâu như điện áp Bus DC, mã lỗi hiện tại, hay dòng tải thực tế của động cơ.
Tối ưu hóa lực kéo cơ khí: Trong nhiều ứng dụng cắt bao bì hoặc rô bốt gắp hạt, để động cơ servo không bị quá tải khi kéo các vật nặng khởi động nhanh, kỹ sư bắt buộc phải trang bị thêm hộp số giảm tốc dùng cho servo. Cơ cấu này giúp khuếch đại momen xoắn đầu ra lên gấp nhiều lần, đồng thời giảm momen quán tính dội ngược về trục động cơ, đảm bảo sự ăn khớp nhịp nhàng với tần số phát xung của bộ điều khiển.

Các chuẩn truyền thông công nghiệp phổ biến

Để dòng chảy thông tin không bị nghẽn mạch hay đứt gãy, mạng lưới truyền thông công nghiệp đóng vai trò như một hệ thống nơ-ron thần kinh nối liền các thiết bị. Tùy thuộc vào yêu cầu dự án, các chuẩn giao thức sau sẽ được áp dụng:

Mạng Serial Modbus RTU (RS485): Đây là chuẩn kết nối mang tính truyền thống, chi phí cực kỳ tối ưu. Với cấu trúc cáp xoắn đôi chống nhiễu, nó thường được sử dụng để đọc thông số từ hàng loạt đồng hồ đo điện năng hoặc điều khiển các mạng lưới biến tần công suất nhỏ trải dài trong nhà máy.
Mạng Ethernet Công nghiệp tiên tiến: Với sự bùng nổ của dữ liệu lớn, các giao thức truyền thông công nghiệp hiện đại như Profinet, EtherNet/IP hay Modbus TCP/IP đang chiếm vị thế độc tôn. Chúng cung cấp băng thông truyền tải lên tới GB/s, khả năng tích hợp linh hoạt thẳng vào mạng LAN nội bộ và đặc biệt là hỗ trợ cấu trúc cáp quang mạch vòng, đảm bảo mạng vẫn hoạt động bình thường ngay cả khi đứt cáp tại một điểm.

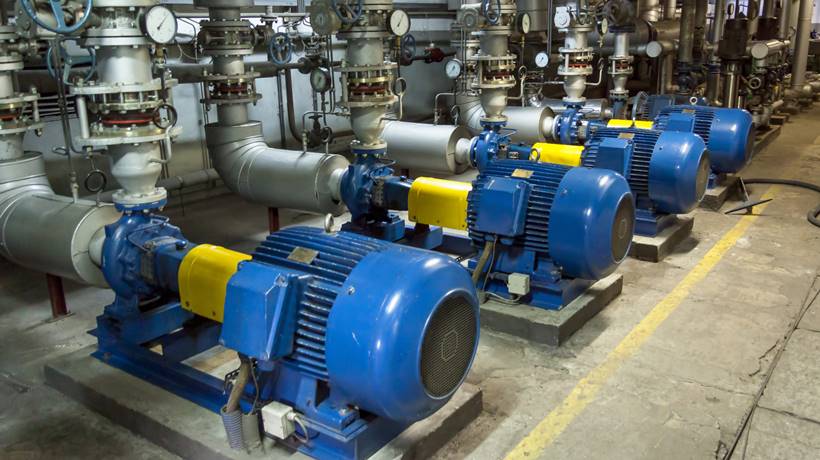

Ví dụ thực tế: Tích hợp nền tảng vào trạm bơm cấp nước

Để cụ thể hóa các lý thuyết hàn lâm, chúng ta hãy cùng mổ xẻ một dự án ứng dụng thực tế: Xây dựng hệ thống tự động hóa cho một trạm bơm tăng áp cung cấp nước sạch phục vụ toàn bộ khu công nghiệp quy mô lớn.

Bài toán đặt ra là phải giữ áp suất đầu đẩy của mạng lưới ống luôn duy trì cố định ở mức 5 bar, bất kể các nhà máy sử dụng nước nhiều hay ít trong các khung giờ khác nhau. Cách thức giải quyết bài toán này được cấu trúc như sau:

Cấp độ hiện trường – Vòng lặp PID kín: Cảm biến áp suất gắn trên đường ống chính liên tục gửi tín hiệu dòng 4-20mA về tủ điều khiển. Tại đây, quá trình lập trình PLC đã tích hợp sẵn thuật toán PID. Khi áp suất tụt xuống dưới 5 bar do nhu cầu dùng nước tăng đột biến, bộ vi xử lý ngay lập tức tính toán độ sai lệch và xuất lệnh tăng tốc độ động cơ thông qua việc điều chỉnh tần số chạy của biến tần.
Cấp độ tự động gọi bơm luân phiên: Nếu biến tần đầu tiên đã chạy đạt mức tối đa 50Hz nhưng vẫn không đủ bù áp, logic chương trình sẽ tự động gọi thêm cụm bơm thứ hai, thứ ba khởi động song song. Toàn bộ quá trình gọi bơm bù áp và luân phiên thời gian chạy để cân bằng tuổi thọ cơ khí được thực thi hoàn toàn tự động, triệt tiêu hoàn toàn sự can thiệp thủ công.
Cấp độ quản lý trung tâm: Tại phòng điều hành cách xa hàng chục kilomet, nền tảng phần mềm SCADA liên tục vẽ các biểu đồ xu hướng (trend) thể hiện sự biến thiên của áp suất mạng lưới. Kỹ sư trực ca có thể click vào giao diện đồ họa của từng cụm bơm để xem chi tiết độ rung vòng bi, nhiệt độ động cơ. Nếu có bất kỳ sự cố kẹt rác hay rò rỉ nào làm áp suất giảm đột ngột, còi báo động sẽ lập tức vang lên trên máy tính trung tâm, hiển thị chính xác vị trí lỗi để điều phối nhân sự xử lý khẩn cấp.

Lưu ý kỹ thuật khi thiết kế và lắp đặt mạng lưới giám sát

Thi công và đấu nối một nền tảng PLC scada quy mô lớn không phải là việc ghép nối các thiết bị như đồ chơi lego. Nó đòi hỏi sự am hiểu sâu sắc về điện từ trường và các quy chuẩn lắp ráp tủ bảng điện quốc tế.

Xử lý nhiễu điện từ và đồng bộ hóa thời gian dữ liệu

Nhiễu điện từ tần số cao là nguyên nhân hàng đầu gây ra hiện tượng mất kết nối mạng và sai số đo lường trong công nghiệp. Để khắc phục triệt để, kỹ sư cần tuân thủ nghiêm ngặt các nguyên tắc:

Phân lập tuyến cáp vật lý: Tuyệt đối không đi chung máng cáp đối với dây nguồn động lực (đặc biệt là cáp từ biến tần ra động cơ) và dây cáp mạng tín hiệu hoặc cáp analog. Bắt buộc phải duy trì khoảng cách an toàn tối thiểu hoặc sử dụng các máng cáp có vách ngăn kim loại được tiếp địa chuẩn xác.

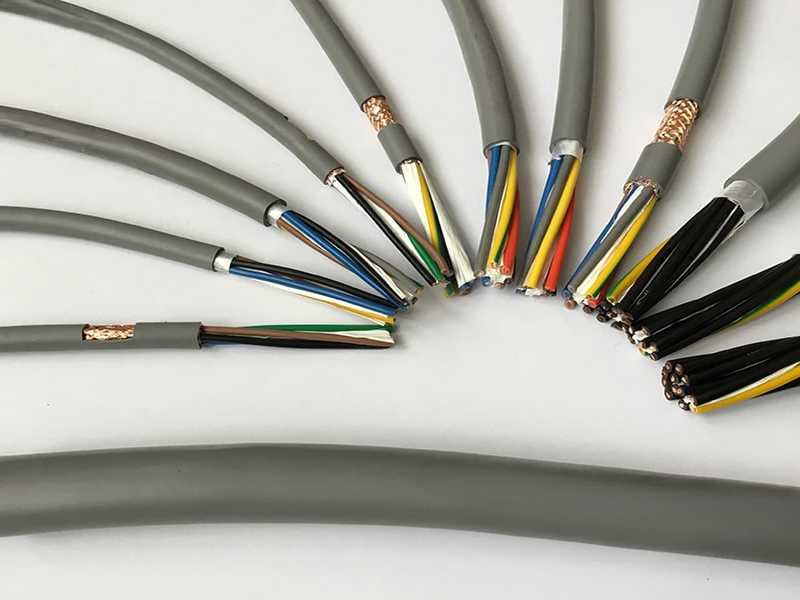

Sử dụng cáp chuyên dụng và nối đất chuẩn: Mọi tín hiệu truyền thông phải dùng cáp chống nhiễu có lớp lưới đồng đan dày bọc phôi nhôm. Đặc biệt lưu ý, lớp giáp chống nhiễu này chỉ được phép nối đất tiếp địa tại một điểm duy nhất (thường là thanh đồng TE trong tủ trung tâm) để tránh tạo ra các dòng vòng lặp đất (Ground Loop) phá hỏng module giao tiếp.

Lựa chọn vật tư thiết bị phụ trợ chuẩn xác

Mọi mã lệnh thuật toán phức tạp sẽ trở thành vô nghĩa nếu hệ thống bị tê liệt do sụt áp nguồn nuôi. Do đó, việc lựa chọn vật tư tủ điện mang tính quyết định đến tuổi thọ toàn dự án:

Hệ thống cấp nguồn trung tâm: Với các cụm màn hình hiển thị phụ hoặc tải nhẹ, có thể linh hoạt dùng nguồn tổ ong thông dụng. Tuy nhiên, để cấp nguồn nuôi 24VDC cực kỳ ổn định cho bộ điều khiển trung tâm và các module I/O, kỹ sư bắt buộc phải trang bị các bộ nguồn gắn thanh ray chuẩn công nghiệp. Các thiết bị cao cấp này tích hợp sẵn bộ lọc nhiễu đầu ra xuất sắc và cơ chế bảo vệ ngắn mạch hoàn hảo.
Hệ thống chiếu sáng và cảm biến hiện trường: Tại các khu vực xử lý hóa chất hoặc trạm bơm ẩm ướt, nguồn nuôi cảm biến hoặc đèn báo trạng thái phải sử dụng dòng nguồn đèn LED chống nước đạt chuẩn IP67, được đổ keo kín mạch hoàn toàn để chống lại sự ăn mòn của hơi ẩm.
Đồng bộ cơ khí động lực: Sự hoàn thiện của hệ thống còn nằm ở phần cứng cơ khí. Nếu sử dụng động cơ servo cho các trục nâng hạ tải trọng lớn, bắt buộc phải tính toán tỉ số truyền và lắp đặt thêm hộp số giảm tốc dùng cho servo phù hợp, tránh hiện tượng tải trọng quán tính dội ngược làm gãy trục động cơ hoặc cháy driver điều khiển.

Kết luận

Việc nắm bắt và làm chủ kiến trúc nền tảng PLC scada là yếu tố mang tính chất quyết định để các doanh nghiệp hiện đại có thể tồn tại và bứt phá trong bối cảnh tự động hóa bùng nổ. Sự phân tầng rõ ràng từ cảm biến đo lường, thiết bị xử lý logic, mạng truyền thông cho đến phần mềm giám sát đa nền tảng đã tạo nên một bộ máy vận hành hoàn hảo, khép kín.

Việc đầu tư bài bản từ những chi tiết kỹ thuật nhỏ nhất như sử dụng cáp chống nhiễu chuẩn, tính toán lực kéo của hộp số giảm tốc hay trang bị nguồn cấp điện cao cấp chính là chìa khóa vàng để hệ thống hoạt động bền bỉ qua hàng thập kỷ, tối ưu hóa triệt để chi phí sản xuất và quản trị rủi ro tối đa cho nhà máy.
