Dự án thiết kế tủ điện và lập trình máy đóng gói muối Tây Ninh

Trong dây chuyền đóng gói muối, các công đoạn cấp liệu, định lượng, tạo túi, hàn mép và cắt bao phải diễn ra theo trình tự. Với máy đóng gói dạng đứng, màng từ cuộn được tạo thành ống bao, sản phẩm được đưa vào, sau đó túi được hàn và cắt tự động. Sai lệch giữa cơ cấu định lượng, kéo màng hoặc thanh hàn có thể gây sai lượng, nhăn màng, hở mép và rơi vãi nguyên liệu. Vì vậy, hệ thống điều khiển cần có độ lặp lại tốt, dễ điều chỉnh và phản ứng an toàn khi xuất hiện lỗi.

Dự án thiết kế tủ điện và lập trình máy đóng gói muối Tây Ninh do Tự Động Hóa Toàn Cầu triển khai sử dụng Servo Xinje, Biến tần Kaman, PLC Xinje và HMI Xinje để đồng bộ các cơ cấu, hỗ trợ máy vận hành ổn định.

I. Vấn đề đặt ra đối với máy đóng gói muối Tây Ninh

Máy phải phối hợp nhiều cơ cấu có đặc điểm tải khác nhau. Cụm định lượng cần lặp lại theo từng chu kỳ, động cơ kéo màng phải dừng đúng vị trí, còn thanh hàn cần đạt nhiệt độ phù hợp trước khi ép kín bao. Nếu tín hiệu không được xử lý đồng bộ, sai lệch tại một công đoạn sẽ ảnh hưởng toàn bộ chu trình.

Muối dạng hạt dễ rơi vãi tại khu vực cấp liệu và miệng túi. Nếu cấp liệu hoặc hàn sai thời điểm, sản phẩm có thể mắc tại mép bao và làm giảm độ kín.

• Định lượng và đóng gói lệch nhịp: Nguyên liệu có thể cấp sớm, cấp muộn hoặc mắc tại vị trí hàn.
• Chiều dài túi thiếu ổn định: Kéo màng không đều làm vị trí hàn, cắt và hình thức bao bì thay đổi.
• Tải cấp liệu biến động: Lượng nguyên liệu thay đổi có thể làm dòng động cơ tăng và chu kỳ thiếu ổn định.
• Nhiệt độ hàn khó duy trì: Nhiệt thấp làm mép túi không kín, còn nhiệt cao dễ gây biến dạng màng.
• Khó xác định nguyên nhân dừng máy: Lỗi cảm biến, kẹt cơ cấu, thiếu màng hoặc quá tải cần được hiển thị rõ.
• Tủ điện khó bảo trì: Mạch động lực, điều khiển và gia nhiệt cần được bố trí khoa học, dễ kiểm tra.

II. Giải pháp thiết kế tủ điện và lập trình máy đóng gói muối Tây Ninh

Tự Động Hóa Toàn Cầu thiết kế hệ thống điều khiển tập trung với PLC Xinje làm bộ xử lý chính. PLC nhận tín hiệu từ nút nhấn, cảm biến vị trí, bộ điều khiển nhiệt và phản hồi thiết bị, sau đó thực hiện trình tự cấp liệu, kéo màng, định lượng, hàn và cắt. Các dòng PLC Xinje dùng cho điều khiển máy hỗ trợ xử lý I/O tuần tự và chức năng xung tốc độ cao.

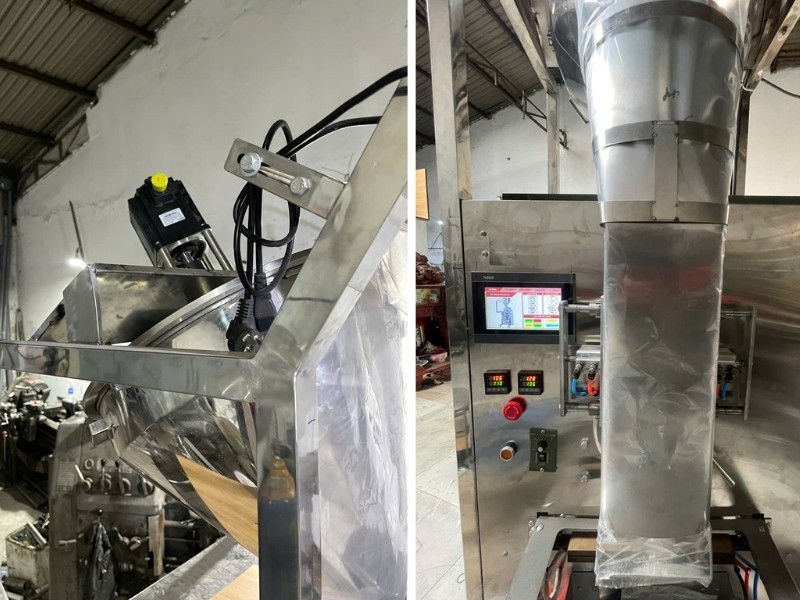

Servo Xinje được sử dụng cho cơ cấu cần kiểm soát số vòng quay, vị trí hoặc tốc độ theo từng chu kỳ, phù hợp với yêu cầu định lượng lặp lại. Cấu hình Servo được lựa chọn theo tải, quán tính và bộ truyền thực tế. Hệ Servo Xinje được phát triển cho các ứng dụng cần đáp ứng nhanh và điều khiển chuyển động chính xác.

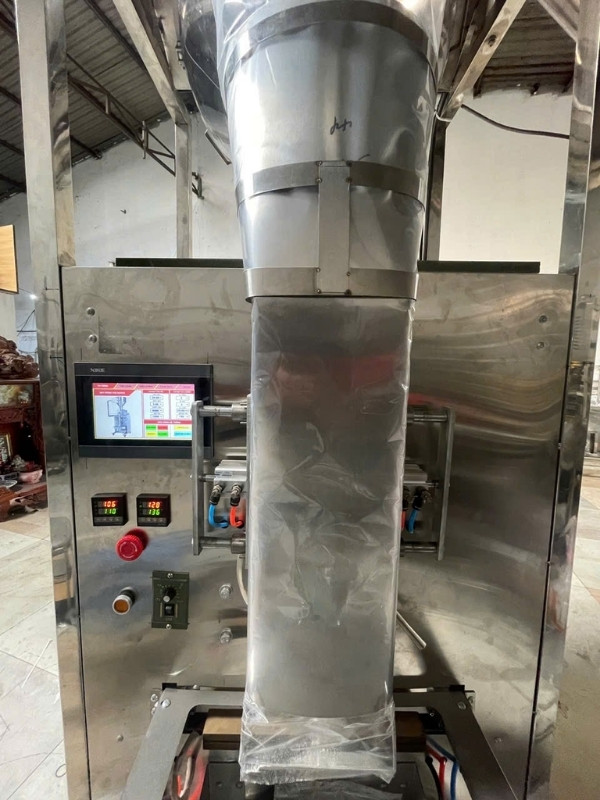

Biến tần Kaman điều chỉnh tốc độ động cơ xoay chiều, giúp máy tăng tốc và giảm tốc ổn định hơn, đồng thời giám sát các trạng thái bảo vệ phù hợp với dòng thiết bị. HMI Xinje dùng để khởi động, dừng máy, chọn chế độ, nhập thông số và theo dõi cảnh báo. Dòng HMI TS hỗ trợ giao tiếp với bộ điều khiển và hiển thị dữ liệu vận hành trên màn hình cảm ứng.

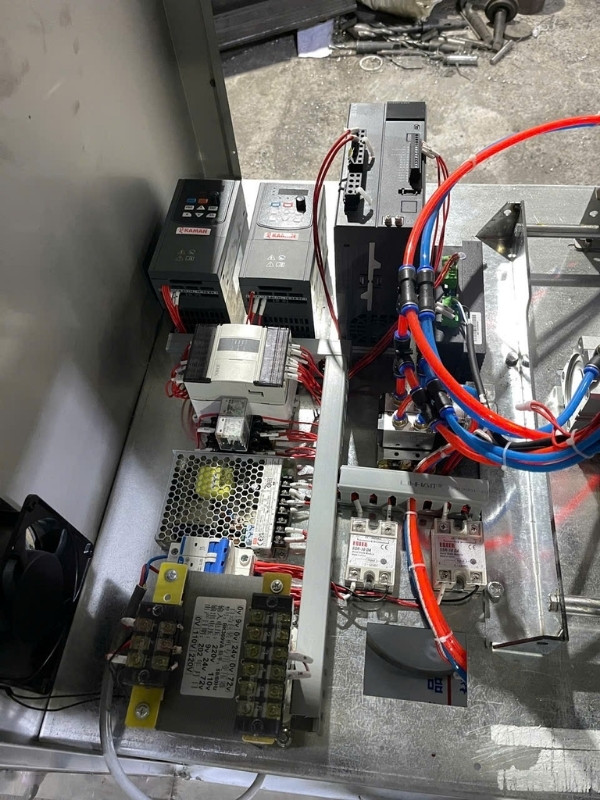

Tủ điện tích hợp thiết bị đóng cắt, nguồn điều khiển, relay, bảo vệ và mạch gia nhiệt. Các phần tử được bố trí theo nhóm chức năng để thuận tiện đấu nối và bảo trì.

• PLC Xinje điều khiển trình tự: Mỗi bước chỉ thực hiện khi cảm biến và trạng thái liên động đã xác nhận đủ điều kiện.
• Servo Xinje điều khiển cơ cấu chính: Chuyển động theo giá trị cài đặt giúp duy trì độ lặp lại giữa các chu kỳ.
• Biến tần Kaman điều chỉnh động cơ: Tốc độ được cài theo nhịp máy, hạn chế khởi động và dừng đột ngột.
• HMI Xinje giám sát tập trung: Người vận hành theo dõi chế độ, thông số, trạng thái I/O và cảnh báo.
• Mạch nhiệt điều khiển thanh hàn: Bộ điều khiển nhiệt, cảm biến và relay bán dẫn phối hợp duy trì mức gia nhiệt.

*Quy trình triển khai dự án

1. Khảo sát máy: Kiểm tra cơ cấu định lượng, kéo màng, thanh hàn, cảm biến, khí nén và nguồn điện.
2. Phân tích tải và trình tự: Xác định chức năng động cơ, điều kiện chuyển bước, thời gian chờ và cảnh báo.
3. Thiết kế tủ điện: Lựa chọn PLC, HMI, Servo, Biến tần và thiết bị bảo vệ theo tín hiệu, tải và môi trường.
4. Đấu nối và lập trình: Xây dựng sơ đồ điện, chương trình PLC, giao diện HMI và tham số truyền động đồng bộ.
5. Cài đặt và bàn giao: Kiểm tra từng cơ cấu, chạy liên động, hiệu chỉnh theo sản phẩm và hướng dẫn vận hành.

III. Lợi ích sau khi ứng dụng giải pháp

Việc kết hợp PLC Xinje, HMI Xinje, Servo Xinje và Biến tần Kaman tạo thành hệ thống điều khiển thống nhất, xử lý trực tiếp yêu cầu định lượng, kéo màng, hàn cắt, điều chỉnh tốc độ và giám sát trạng thái.

• Duy trì trình tự ổn định: PLC quản lý điều kiện chuyển bước, hạn chế cơ cấu tác động sai thứ tự.
• Cải thiện độ lặp lại định lượng: Servo điều khiển theo giá trị cài đặt, góp phần giữ lượng cấp đồng đều hơn.
• Hạn chế sai lệch chiều dài túi: Kéo màng, hàn và cắt được phối hợp theo tín hiệu thống nhất.
• Điều chỉnh tốc độ linh hoạt: Biến tần cho phép thay đổi tốc độ theo loại bao bì và yêu cầu sản xuất.
• Giảm va đập cơ khí: Tăng tốc và giảm tốc được kiểm soát, góp phần bảo vệ trục, khớp nối và bộ truyền.
• Dễ vận hành, bảo trì: HMI hiển thị trạng thái và cảnh báo, hỗ trợ khoanh vùng sự cố nhanh hơn.

IV. Vì sao khách hàng lựa chọn Tự Động Hóa Toàn Cầu?

Hiệu quả của máy đóng gói phụ thuộc vào sự phối hợp giữa cơ khí, điện và chương trình. Tự Động Hóa Toàn Cầu triển khai đồng bộ từ khảo sát đến chạy thử.

• Khảo sát theo hiện trạng: Phương án bám sát kết cấu máy, nguồn điện và yêu cầu tại xưởng.
• Phân tích đúng tải: Mỗi cơ cấu được xác định yêu cầu về tốc độ, vị trí, mô-men và chu kỳ.
• Lựa chọn thiết bị phù hợp: Cấu hình được cân đối giữa yêu cầu kỹ thuật và ngân sách.
• Thiết kế, lập trình đồng bộ: Tủ điện, logic điều khiển, liên động và cảnh báo được xây dựng thống nhất.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ thuật phối hợp xử lý vấn đề liên quan đến chương trình, cài đặt và thiết bị.

Máy đóng gói muối cần phối hợp chính xác giữa cấp liệu, định lượng, kéo màng, hàn và cắt. Khi trình tự thiếu liên động hoặc thiết bị truyền động chưa phù hợp, máy dễ sai lượng, lệch túi, hở mép và dừng bất thường. Giải pháp thiết kế tủ điện và lập trình máy đóng gói muối Tây Ninh sử dụng PLC Xinje, HMI Xinje, Servo Xinje và Biến tần Kaman giúp tổ chức quá trình điều khiển theo chu kỳ rõ ràng, dễ giám sát và thuận tiện điều chỉnh.

Hiệu quả hệ thống phụ thuộc vào việc khảo sát đúng tải, lựa chọn thiết bị phù hợp và chạy thử trên sản phẩm thực tế. Doanh nghiệp có nhu cầu thiết kế mới hoặc cải tạo máy đóng gói có thể liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được tư vấn phương án kỹ thuật phù hợp.
