Dự Án Thiết Kế Tủ Điện Cho Máy Chiết Rót Phân Bón 6 Vòi

Trong dây chuyền đóng gói phân bón dạng lỏng, công đoạn chiết rót ảnh hưởng trực tiếp đến độ đồng đều của sản phẩm, tốc độ đóng chai và khả năng vận hành liên tục. Với cấu hình 6 vòi, máy phải phối hợp chính xác giữa băng tải, cảm biến vị trí, cụm van hoặc xi lanh chiết và giao diện vận hành. Sai lệch trong trình tự điều khiển có thể làm chai lệch khỏi vòi, rót thiếu, tràn sản phẩm hoặc khiến dây chuyền dừng giữa chu kỳ. Vì vậy, tủ điện điều khiển cần được thiết kế khoa học, xử lý logic ổn định, bảo vệ thiết bị và thuận tiện khi kiểm tra. Trong dự án này, Tự Động Hóa Toàn Cầu thực hiện thiết kế tủ điện máy chiết rót phân bón 6 vòi, tích hợp PLC Xinje, biến tần Kaman, nguồn điều khiển, thiết bị đóng cắt và hệ thống đấu nối phục vụ vận hành thực tế.

Vấn Đề Đặt Ra Đối Với Máy Chiết Rót Phân Bón

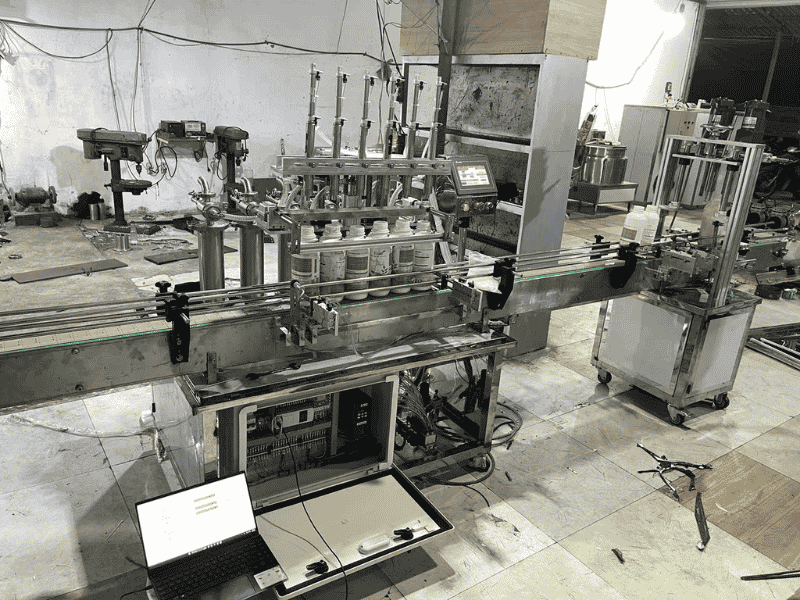

Dự Án Thiết Kế Tủ Điện Cho Máy Chiết Rót Phân Bón 6 Vòi — Hình ảnh máy chiết rót phân bón tại xưởng sản xuất của khách hàng

Máy phải thực hiện liên tiếp các bước đưa chai vào, xác nhận vị trí, chiết sản phẩm và đưa chai ra. Phân bón dạng lỏng có thể thay đổi độ nhớt theo công thức nên chu trình cần được hiệu chỉnh phù hợp với bao bì và nhịp vận hành.

Khó đồng bộ băng tải với cụm chiết: Dừng sai vị trí có thể làm miệng chai lệch khỏi vòi, gây tràn hoặc gián đoạn.
Sáu vòi phải hoạt động thống nhất: Van và cơ cấu chấp hành cần nhận lệnh đúng thời điểm để hạn chế chênh lệch.
Động cơ chạy dừng liên tục: Băng tải thường xuyên tăng tốc, giảm tốc nên dễ rung giật nếu điều khiển chưa phù hợp.
Nhiều tín hiệu cần liên động: Cảm biến, nút nhấn, van điện từ, xi lanh và động cơ phải làm việc đúng trình tự.
Khó thay đổi thông số: Khi đổi bao bì hoặc nhịp chiết, người vận hành cần điều chỉnh mà không can thiệp vào mạch điện.
Môi trường dễ bám ẩm và hóa chất: Thiết bị, dây dẫn và đầu nối cần được tổ chức rõ ràng để dễ vệ sinh, bảo trì.

Giải Pháp Được Tự Động Hóa Toàn Cầu Triển Khai

Giải pháp đồng bộ phần điều khiển và phần động lực trong cùng một tủ điện máy chiết rót. PLC Xinje tiếp nhận tín hiệu từ nút nhấn, cảm biến và trạng thái phản hồi, sau đó điều khiển băng tải, van điện từ, rơ-le cùng các cơ cấu chấp hành. Chu trình chỉ chuyển sang bước chiết khi chai đã vào đúng vị trí và điều kiện liên động được xác nhận.

Biến tần Kaman điều khiển động cơ băng tải, cho phép cài đặt tốc độ phù hợp với nhịp đưa chai vào và ra. Thời gian tăng tốc, giảm tốc được thiết lập theo cơ cấu máy để hạn chế rung giật khi khởi động hoặc dừng.

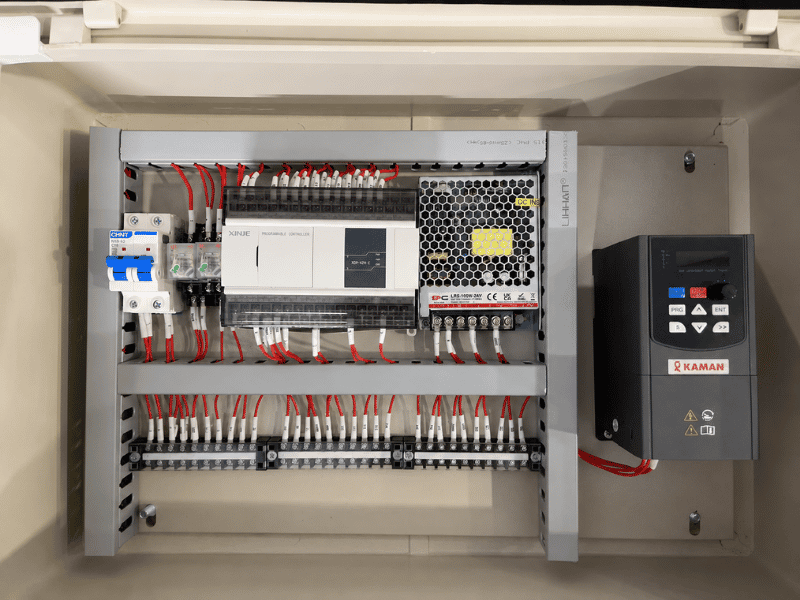

Tủ điện điều khiển được Tự Đông Hóa Toàn Cầu thiết kế đáp ứng yêu cầu công nghệ của khách hàng

Tủ điện còn bố trí aptomat, nguồn chuyển mạch 24 VDC, rơ-le, cầu đấu và máng đi dây. Thiết bị được phân nhóm theo chức năng, dây điều khiển có đánh dấu. HMI trên máy phục vụ theo dõi trạng thái, lựa chọn chế độ và nhập thông số chiết.

Điều khiển trình tự bằng PLC: Xử lý các bước cấp chai, xác nhận vị trí, chiết và xả chai.
Liên động cảm biến: Lệnh điều khiển chỉ phát khi điều kiện tương ứng đã sẵn sàng.
Điều khiển băng tải bằng biến tần: Điều chỉnh tốc độ theo nhịp sản xuất và hỗ trợ chạy dừng ổn định.
Giám sát trên HMI: Theo dõi trạng thái, thay đổi tham số và nhận biết cảnh báo.
Phân phối, bảo vệ nguồn: Thiết bị đóng cắt, nguồn điều khiển và rơ-le được bố trí theo từng nhánh.
Đấu nối khoa học: Cầu đấu, máng dây và nhãn dây giúp kiểm tra, sửa chữa thuận tiện.

Quy Trình Triển Khai Dự Án

Bước 1. Khảo sát máy: Kiểm tra số vòi, băng tải, cảm biến, van điện từ, xi lanh và yêu cầu vận hành.

Bước 2. Thống kê I/O: Lập danh sách tín hiệu nút nhấn, cảm biến, động cơ, van và các điều kiện liên động.

Bước 3. Thiết kế phương án điện: Lựa chọn PLC, biến tần, nguồn, thiết bị đóng cắt, rơ-le và cầu đấu phù hợp với tải.

Bước 4. Lắp đặt, đấu nối: Bố trí thiết bị trên thanh ray, đi dây trong máng, tách nhóm động lực và điều khiển.

Bước 5. Lập trình, chạy thử: Cài đặt PLC, HMI, biến tần; kiểm tra từng cơ cấu, cảm biến và chu trình tự động.

Bước 6. Bàn giao: Hướng dẫn khởi động, dừng máy, thay đổi thông số và xử lý cảnh báo cơ bản.

Lợi Ích Sau Khi Ứng Dụng Giải Pháp

Việc tích hợp PLC, HMI, biến tần và các phần tử điều khiển trong cùng một tủ giúp máy thực hiện chu trình rõ ràng hơn, đồng thời hỗ trợ định vị chai, đồng bộ 6 vòi và bảo trì hệ thống.

Ổn định vị trí chai: Băng tải chạy dừng theo lệnh, hỗ trợ đưa chai đến đúng vùng làm việc.
Đồng bộ chu trình 6 vòi: Các ngõ ra được điều khiển theo cùng trình tự giữa các vị trí chiết.
Giảm rung giật cơ khí: Biến tần kiểm soát quá trình tăng tốc và giảm tốc của động cơ.
Thuận tiện thay đổi thông số: HMI cho phép điều chỉnh thời gian chiết, tốc độ hoặc chế độ vận hành.
Nâng cao khả năng giám sát: Trạng thái và cảnh báo được hiển thị để người vận hành nhận biết bất thường.
Hỗ trợ bảo vệ thiết bị: Thiết bị đóng cắt và logic liên động hạn chế vận hành sai điều kiện.
Dễ bảo trì: Tủ bố trí rõ ràng, dây được đánh dấu và tập trung về cầu đấu.

Vì Sao Lựa Chọn Tự Động Hóa Toàn Cầu?

Một hệ thống chiết rót ổn định phụ thuộc vào cách phân tích công nghệ, thiết kế mạch và lập trình liên động. Tự Động Hóa Toàn Cầu triển khai đồng bộ từ khảo sát đến bàn giao, chú trọng khả năng vận hành thực tế.

Khảo sát theo máy thực tế: Phương án bám theo cơ cấu máy, nhịp sản xuất và nhu cầu vận hành.
Phân tích đúng tải và tín hiệu: Động cơ, cảm biến, van, xi lanh và liên động được xem xét trước khi thiết kế.
Lựa chọn thiết bị phù hợp: Cấu hình PLC, biến tần, nguồn và thiết bị bảo vệ được cân đối theo yêu cầu.
Thiết kế, đấu nối đồng bộ: Sơ đồ điện, bố trí tủ, lập trình và cài đặt được thực hiện thống nhất.
Chạy thử theo từng cấp độ: Kiểm tra từ chế độ bằng tay đến chu trình tự động.
Hỗ trợ sau bàn giao: Phối hợp hiệu chỉnh thông số hoặc xử lý vấn đề trong quá trình vận hành.
