1. Giới thiệu

Truyền thông trong kỹ thuật tự động hóa đóng vai trò như hệ thống nơ ron thần kinh, giúp các thiết bị máy móc có thể kết nối và trao đổi thông tin với nhau một cách đồng bộ. Trong hàng loạt các chuẩn kết nối hiện nay, truyền thông RS485 luôn giữ vững vị thế là một trong những giao thức nối tiếp phổ biến và mạnh mẽ nhất.

Được thiết kế chuyên biệt để giải quyết các bài toán về khoảng cách truyền dẫn và nhiễu sóng điện từ, công nghệ này mang lại giải pháp kết nối mạng đa điểm cực kỳ ổn định. Để giúp bạn thiết kế và vận hành hệ thống trơn tru, nội dung dưới đây sẽ trình bày chi tiết, ngắn gọn về các nguyên lý cốt lõi, cách thức truyền tín hiệu cũng như những ứng dụng thực tiễn nhất của công nghệ này.

1.1. Bản chất của truyền thông dữ liệu là gì?

Truyền thông dữ liệu giữa các thiết bị điện tử bản chất là quá trình luân chuyển dòng thông tin dưới dạng các tín hiệu điện vật lý. Quá trình này có những đặc điểm chính sau đây:

Số hóa thông tin: Các bộ vi điều khiển xử lý ngôn ngữ nhị phân gồm các bit 0 và 1. Khối lượng dữ liệu số này bắt buộc phải được chuyển đổi thành các mức điện áp cụ thể để có thể truyền đi trên nền tảng cáp vật lý.
Phương thức truyền nối tiếp: Thay vì dùng nhiều dây dẫn để truyền song song gây tốn kém chi phí và diện tích, dữ liệu được bộ truyền nhận UART sắp xếp lại thành một hàng dọc. Sau đó, hệ thống sẽ đẩy lên đường truyền lần lượt từng bit một một cách tuần tự.
Quy tắc đồng bộ hóa: Để thiết bị phát và thiết bị thu có thể hiểu nhau, chúng phải được cài đặt chung một bộ quy tắc giao tiếp. Các thông số này bao gồm tốc độ truyền dẫn (Baudrate), cấu trúc khung dữ liệu, số bit dữ liệu và phương pháp kiểm tra lỗi chẵn lẻ.

1.2. Chuẩn giao tiếp RS485 là gì và tại sao được sử dụng rộng rãi?

RS485 là một tiêu chuẩn vật lý quy định các đặc tính điện học của mạch phát và mạch thu trong mạng giao tiếp nối tiếp. Tiêu chuẩn này được sử dụng vô cùng rộng rãi nhờ những ưu điểm mang tính đột phá sau:

Khả năng kết nối mạng đa điểm: Khác biệt hoàn toàn với RS232 chỉ cho phép kết nối một thầy một trò, mạng cáp này cho phép liên kết song song lên tới 32 thiết bị tiêu chuẩn trên cùng một tuyến cáp duy nhất, giúp doanh nghiệp tiết kiệm tối đa chi phí vật tư và nhân công đi dây.
Khả năng chống nhiễu xuất sắc: Thiết kế của mạng cho phép hệ thống hoạt động cực kỳ bền bỉ trong các nhà máy công nghiệp, nơi có từ trường biến thiên mạnh từ các động cơ công suất lớn, giúp bảo toàn tính nguyên bản của dòng dữ liệu.
Dễ dàng tích hợp vào hệ thống: Chi phí triển khai thấp, linh kiện dễ tìm và tính tương thích cao với nhiều nền tảng vi điều khiển giúp chuẩn giao tiếp RS485 trở thành nền tảng không thể thiếu trong các dự án tự động hóa hiện đại.

2. Nguyên lý truyền tải tín hiệu và khả năng truyền xa

Để hiểu rõ tại sao mạng truyền thông nối tiếp này lại mạnh mẽ và được tin dùng đến vậy, chúng ta cần phân tích sâu vào cách dữ liệu được mã hóa và nguyên lý điện áp vi sai cốt lõi.

2.1. Tín hiệu được đóng gói và truyền đi như thế nào?

Dòng thông tin trước khi đẩy lên cáp truyền dẫn phải trải qua quy trình đóng gói cực kỳ nghiêm ngặt bởi vi điều khiển trung tâm và các chip thu phát chuyên dụng:

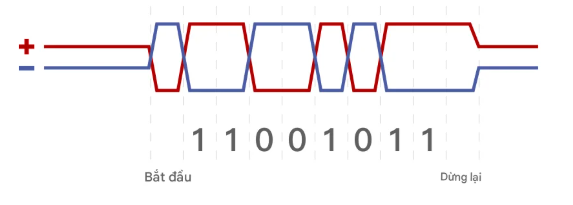

Khởi tạo khung truyền dữ liệu: Chuỗi dữ liệu luôn được bắt đầu bằng việc chèn thêm một bit bắt đầu (Start bit) ở mức điện áp logic thấp nhằm mục đích đánh thức thiết bị nhận đang ở trạng thái chờ.
Đẩy luồng dữ liệu cốt lõi: Ngay sau bit bắt đầu, chuỗi 8 bit dữ liệu mang thông tin chính của gói tin (ví dụ như lệnh chạy động cơ, giá trị nhiệt độ) sẽ lần lượt được truyền đi theo cấu trúc nối tiếp.
Kết thúc và chốt khung truyền: Vi xử lý tiếp tục chèn thêm một hoặc hai bit dừng (Stop bit) ở mức điện áp logic cao để thông báo kết thúc gói dữ liệu, cho phép mạch thu chuẩn bị đón nhận gói tin tiếp theo.
Chuyển đổi điện áp qua chip IC: Chip thu phát chuyên dụng nhận các xung logic thấp từ vi điều khiển (thường là 3.3V hoặc 5V), khuếch đại và biến đổi chúng thành các mức điện áp vật lý lớn hơn để bơm trực tiếp lên đường cáp xoắn đôi.

2.2. Bí quyết truyền tín hiệu đi xa bằng điện áp vi sai

Khả năng truyền xa lên đến 1200 mét mà không bị sai lệch hay mất mát dữ liệu bắt nguồn từ nguyên lý sử dụng tín hiệu vi sai vô cùng thông minh:

Loại bỏ sự phụ thuộc vào dây mass chung: Công nghệ này không đo điện áp dựa trên một dây nối đất chung vì dây mass rất dễ bị cộng gộp tiếng ồn điện từ. Thay vào đó, nó dùng sự chênh lệch điện áp giữa một cặp dây tín hiệu độc lập, thường được ký hiệu là D+ và D-.
Nguyên lý đảo chiều điện áp liên tục: Khi cần truyền bit logic 1, mạch phát sẽ điều khiển để dây D+ có điện áp cao hơn dây D-. Ngược lại, khi truyền bit logic 0, trạng thái điện áp giữa hai dây này sẽ được đảo ngược hoàn toàn.
Cơ chế tự động triệt tiêu nhiễu đồng pha: Khi tuyến cáp đi qua khu vực có nhiễu điện từ mạnh, cả hai dây D+ và D- đều bị nhiễm một lượng điện áp dư thừa y hệt nhau. Tại đầu thu, IC thu phát chỉ thực hiện phép tính trừ giữa điện áp của hai dây này. Nhờ đó, phần điện áp nhiễu chung sẽ tự động bị triệt tiêu bằng 0, giúp mạch thu tái tạo lại chính xác tuyệt đối luồng dữ liệu ban đầu.

3. Các phương thức truyền dẫn trong mạng giao tiếp

Trong truyền thông công nghiệp, việc thiết lập và kiểm soát hướng đi của luồng dữ liệu là cực kỳ quan trọng để tránh tình trạng tắc nghẽn hoặc xung đột tín hiệu. Dưới đây là 3 chế độ truyền dẫn cơ bản được phân tách rõ ràng.

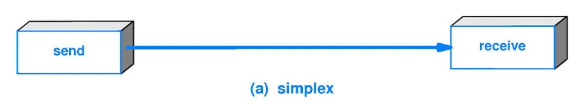

3.1. Phương thức truyền đơn công (Simplex)

Chế độ đơn công là hình thức giao tiếp một chiều cơ bản và đơn giản nhất trong lý thuyết truyền thông, mang các đặc điểm chính sau:

Luồng dữ liệu di chuyển cố định: Thông tin chỉ có thể di chuyển theo một hướng duy nhất từ máy phát (Transmitter) đến máy thu (Receiver) mà không có chiều ngược lại.
Chức năng cố định của thiết bị: Thiết bị phát chỉ có chức năng gửi lệnh đi, trong khi thiết bị thu chỉ có chức năng nhận lệnh mà không được trang bị phần cứng để trả lời hay phản hồi trạng thái.
Tính ứng dụng trong thực tế: Ví dụ điển hình nhất của truyền đơn công là hệ thống đài phát thanh hay sóng truyền hình tivi. Tuy nhiên, chế độ này không bao giờ được ứng dụng trong truyền thông RS485 công nghiệp vì bộ điều khiển trung tâm luôn cần nhận lại dữ liệu phản hồi để xác nhận máy móc đã thực thi lệnh an toàn hay chưa.

3.2. Phương thức truyền toàn song công (Full-duplex)

Chế độ toàn song công mang lại hiệu suất giao tiếp cao nhất, thời gian thực tốt nhất nhưng đòi hỏi cấu trúc phần cứng phức tạp và tốn kém hơn.

Khả năng truyền nhận dữ liệu đồng thời: Dữ liệu có thể lưu thông trơn tru theo cả hai chiều truyền và nhận vào cùng một thời điểm song song mà không thiết bị nào phải chờ đợi thiết bị nào.
Cấu trúc phần cứng phức tạp: Để làm được điều này, hệ thống bắt buộc phải sử dụng đến hai cặp dây cáp xoắn đôi hoàn toàn độc lập (tổng cộng 4 dây tín hiệu) – một cặp chuyên biệt để phát tín hiệu và một cặp chuyên biệt để thu tín hiệu. Cấu trúc 4 dây này thường được định nghĩa bằng tên gọi chuẩn RS422.
Tính kinh tế và mức độ phổ biến: Dù mang lại tốc độ phản hồi cực nhanh, nhưng do chi phí vật tư dây cáp tăng gấp đôi và việc đấu nối thi công phức tạp hơn rất nhiều, chế độ toàn song công ít được ưu tiên sử dụng hơn so với mạng bán song công 2 dây trong các dự án tự động hóa công nghiệp thông thường.

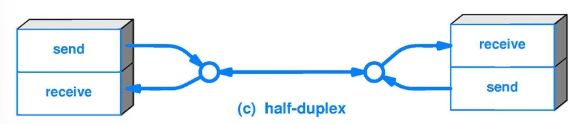

3.3. Phương thức truyền bán song công (Half-duplex)

Bán song công là chế độ hoạt động tiêu chuẩn, tối ưu và được ứng dụng phổ biến nhất của mạng chuẩn giao tiếp này.

Cấu trúc phần cứng siêu tiết kiệm: Hệ thống chỉ sử dụng một cặp dây cáp duy nhất (gồm 2 lõi dây) để phục vụ cho cả chiều gửi lệnh và chiều nhận dữ liệu.
Nguyên lý chia sẻ thời gian hoạt động: Dữ liệu có thể lưu thông theo cả hai chiều, nhưng tại một thời điểm chỉ định, luồng thông tin chỉ được phép đi theo một hướng. Khi một thiết bị đang mở mạch phát, tất cả các thiết bị khác bắt buộc phải đóng mạch phát và chuyển sang trạng thái lắng nghe.
Cơ chế điều phối Chủ – Tớ (Master – Slave): Để tránh va chạm dữ liệu gây hỏng gói tin, mạng hoạt động theo nguyên tắc hỏi đáp. Chỉ thiết bị Master mới có quyền khởi tạo cuộc gọi bằng cách xướng tên địa chỉ ID của thiết bị Slave. Chỉ Slave mang ID trùng khớp mới có quyền nhả luồng dữ liệu lên cáp để phản hồi, sau khi gửi xong sẽ lập tức ngắt mạch phát để trả lại sự thông thoáng cho đường truyền.

4. Ứng dụng truyền thông RS485 trong hệ thống quản lý tòa nhà

Sự kết hợp hoàn hảo giữa khả năng truyền xa và chống nhiễu mạnh mẽ đã giúp công nghệ mạng vi sai trở thành trục xương sống không thể thay thế trong các dự án nhà thông minh (Smart Home) và hệ thống quản lý tòa nhà (BMS).

4.1. Cảm biến thông minh và điều chỉnh môi trường tự động

Mạng lưới cảm biến được ví như các giác quan, cung cấp dữ liệu đầu vào cực kỳ quan trọng cho bộ não của các tòa nhà hiện đại:

Thu thập dữ liệu đo lường liên tục: Hàng loạt các thiết bị cảm biến nhiệt độ, độ ẩm và cảm biến ánh sáng được bố trí rải rác khắp các tầng. Chúng liên tục số hóa và gửi các thông số môi trường cập nhật về máy chủ trung tâm qua tuyến cáp chung.
Phân tích và xử lý thời gian thực: Dữ liệu truyền về một cách ổn định giúp máy chủ trung tâm phân tích và đánh giá chính xác nhu cầu sử dụng thực tế của từng phân khu trong tòa nhà.
Tự động hóa tiện ích sống: Dựa trên phân tích, hệ thống truyền thông RS485 sẽ tự động ra lệnh điều chỉnh cường độ sáng của các cụm đèn LED chiếu sáng, hoặc tiết lưu van gió của hệ thống điều hòa không khí HVAC, giúp tối ưu hóa sự thoải mái cho người dùng đồng thời cắt giảm chi phí điện năng tiêu thụ triệt để.

4.2. Đồng bộ thiết bị điện và cơ cấu chấp hành an ninh

Bên cạnh việc thu thập thông số thụ động, mạng giao tiếp nối tiếp này còn được sử dụng để trực tiếp kiểm soát các cơ cấu chấp hành chủ động:

Điều khiển linh hoạt thiết bị dân dụng: Các module công tắc đèn cảm ứng, ổ cắm thông minh và motor rèm cửa đều được gắn thêm chip thu phát mạng nối tiếp. Điều này cho phép chúng nhận lệnh bật/tắt chính xác từ điện thoại của người dùng mà không xảy ra hiện tượng trễ tín hiệu khó chịu.
Đảm bảo an ninh tuyệt đối: Hệ thống motor cửa cuốn, chuông cửa có hình và camera giám sát khi được kết nối qua nền tảng cáp vật lý ổn định sẽ loại bỏ hoàn toàn các rủi ro bị kẻ gian phá sóng hoặc nhiễu sóng wifi. Nhờ đó, các kịch bản cảnh báo xâm nhập luôn được kích hoạt ngay lập tức, báo động kịp thời để bảo vệ an toàn tài sản cho gia chủ.

5. Ứng dụng trong điều khiển tự động hóa công nghiệp

Các khu công nghiệp và nhà máy sản xuất là môi trường khắc nghiệt nhất với vô số nhiễu sóng điện từ phát ra từ các tủ điện động cơ công suất lớn. Đây chính là đấu trường thực sự để truyền thông RS485 phô diễn tối đa sức mạnh.

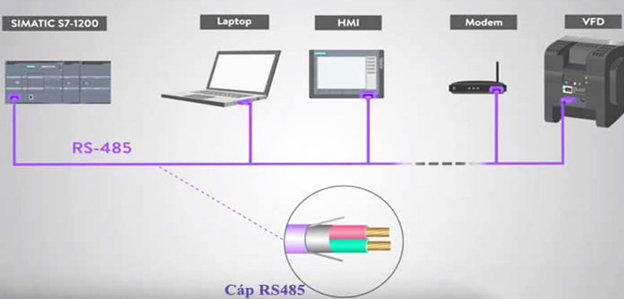

5.1. Kết nối đồng bộ giữa bộ điều khiển trung tâm PLC và Biến tần

Thay vì dùng phương pháp điều khiển bằng điện áp analog 0-10V cũ kỹ và nhiều rủi ro, các kỹ sư tự động hóa hiện đại luôn ưu tiên sử dụng nền tảng mạng kỹ thuật số để liên kết PLC và thiết bị biến tần:

Giảm thiểu tối đa số lượng dây dẫn: PLC chỉ cần sử dụng một sợi cáp đôi duy nhất đấu nối tiếp chạy qua hàng chục bộ biến tần, giúp không gian tủ điện gọn gàng, tiết kiệm vật tư và cực kỳ dễ dàng khi cần dò dây bảo trì.
Điều khiển thông số chính xác tuyệt đối: Thông qua truyền thông RS485 kết hợp giao thức Modbus RTU, PLC có thể gửi các gói tin kỹ thuật số để cài đặt tần số hoạt động, ra lệnh chạy/dừng động cơ với độ chính xác đến từng chữ số thập phân, hoàn toàn không bị trôi hay sai lệch tốc độ do sụt áp đường dây.
Giám sát thông số theo cả hai chiều: Không chỉ nhận lệnh, biến tần còn liên tục gửi ngược lại các dữ liệu thực tế như dòng điện tải, nhiệt độ thanh cái và các mã lỗi cảnh báo về màn hình PLC, giúp đội ngũ kỹ sư phát hiện sớm các sự cố kẹt tải hay quá nhiệt.

5.2. Thu thập dữ liệu vận hành qua màn hình giao diện HMI

Màn hình giao diện người máy (HMI) là cửa sổ tương tác duy nhất giữa đội ngũ kỹ sư vận hành và toàn bộ hệ thống máy móc phức tạp:

Đóng vai trò là trung tâm giám sát: Màn hình HMI thường được cấu hình đóng vai trò là Master trong mạng giao tiếp. Nó liên tục phát ra các lệnh gọi hỏi và thu thập hàng ngàn thông số trạng thái từ các trạm thiết bị PLC cấp dưới.
Hiển thị dữ liệu trực quan sinh động: Các dữ liệu thô về nhiệt độ lò nung, áp suất đường ống, tốc độ băng tải được HMI tiếp nhận và vẽ thành biểu đồ đồ thị thời gian thực, giúp người vận hành dễ dàng theo dõi sức khỏe tổng thể của máy móc.
Lưu trữ lịch sử cảnh báo lỗi: Băng thông đường truyền ổn định giúp HMI lưu trữ đầy đủ toàn bộ log ghi chép lỗi của hệ thống theo ngày giờ cụ thể, cung cấp dữ liệu nền tảng hỗ trợ đắc lực cho công tác bảo trì dự đoán của phòng kỹ thuật.

6. Tiêu chuẩn thiết kế và lưu ý khi lắp đặt mạng vật lý

Mặc dù sở hữu bộ xử lý công nghệ vi sai ưu việt, hệ thống cáp vật lý vẫn có thể gặp phải các sự cố mất kết nối nếu đội ngũ kỹ sư không thi công chuẩn xác theo tiêu chuẩn kỹ thuật quốc tế.

6.1. Quy tắc đấu nối topology và điện trở đầu cuối hấp thụ

Cấu trúc vật lý của tuyến cáp ảnh hưởng trực tiếp đến chất lượng và hình dáng của gói tin điện áp:

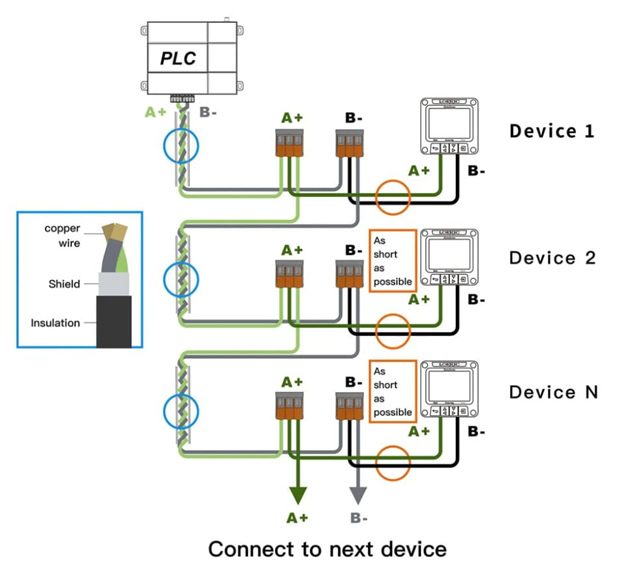

Tuân thủ đấu nối hình chuỗi nối tiếp (Daisy-chain): Thiết bị bắt buộc phải được đấu nối luân phiên từ trạm này sang trạm khác tạo thành một đường thẳng dài. Tuyệt đối không được phép chia nhánh hình sao hay xương cá tự do, vì điều này sẽ tạo ra vô số các điểm dội tín hiệu gây méo dạng sóng.

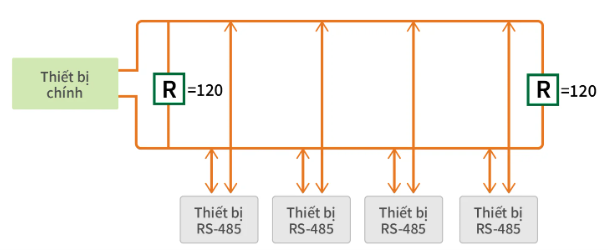

Triệt tiêu hiện tượng dội sóng phản xạ: Tại vị trí phần cứng của thiết bị đầu tiên và thiết bị cuối cùng trên tuyến cáp, kỹ sư bắt buộc phải hàn hoặc vặn thêm điện trở đầu cuối (thường có giá trị 120 Ohm). Điện trở này được nối song song giữa chân D+ và D- để đóng vai trò như một bức tường xốp, hấp thụ hoàn toàn các xung tín hiệu dư thừa dội ngược lại khi gặp điểm hở mạch.

6.2. Cáp chống nhiễu chuyên dụng và phương pháp nối đất an toàn

Lựa chọn đúng loại vật tư cáp truyền dẫn và thi công tiếp địa là yếu tố sống còn quyết định sự thành bại của hệ thống:

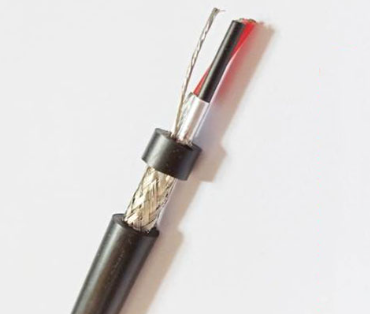

Bắt buộc sử dụng cáp xoắn đôi: Tuyến cáp chuyên dụng phải có hai lõi dây tín hiệu được xoắn chặt vào nhau dọc theo chiều dài. Cấu trúc xoắn này giúp tăng cường tối đa khả năng tự triệt tiêu các loại nhiễu đồng pha sinh ra từ môi trường bên ngoài.
Lớp áo bọc kim loại chống nhiễu: Cáp tín hiệu cần có lớp phôi nhôm mỏng hoặc lớp lưới đồng đan dày bọc bên ngoài các lõi dây nhằm ngăn chặn các dải từ trường tần số cao xâm nhập vào bên trong làm biến dạng luồng thông tin.
Kỹ thuật nối đất tại một điểm duy nhất: Lớp vỏ lưới chống nhiễu này chỉ được phép đấu nối tiếp địa (Grounding) tại một đầu duy nhất của mạng (thường là nối tại thanh cái đồng của tủ điện trung tâm). Việc nối đất ở cả hai đầu cáp sẽ tạo ra sự chênh lệch điện thế, sinh ra một dòng điện ký sinh chạy dọc theo vỏ cáp và vô tình phá vỡ hoàn toàn khả năng chống nhiễu của hệ thống.

7. Kết luận

Nhìn chung, truyền thông RS485 là một kiệt tác tiêu chuẩn kết nối vật lý mang tính cách mạng trong lĩnh vực điều khiển tự động hóa. Bằng việc số hóa luồng dữ liệu thành các khung truyền chuẩn xác và mã hóa thông qua nguyên lý tín hiệu vi sai vô cùng thông minh, công nghệ này đã phá vỡ các giới hạn về khoảng cách địa lý và khắc phục bài toán nhiễu điện từ.

Việc phân chia rõ ràng các chế độ hoạt động, đặc biệt là sự kết hợp hoàn hảo của phương thức bán song công, đã giúp mạng nối tiếp này trở thành trục xương sống quan trọng. Từ các dự án hệ thống quản lý tòa nhà BMS, mạng lưới cảm biến thông minh cho đến các dây chuyền vận hành đồng bộ PLC và biến tần vô cùng phức tạp, công nghệ này luôn chứng minh được sự bền bỉ, tính ổn định cao và hiệu quả kinh tế vượt trội cho mọi doanh nghiệp.
