Sửa chữa và cải tạo máy cắt tôn tấm

1. Máy cắt tôn là gì?

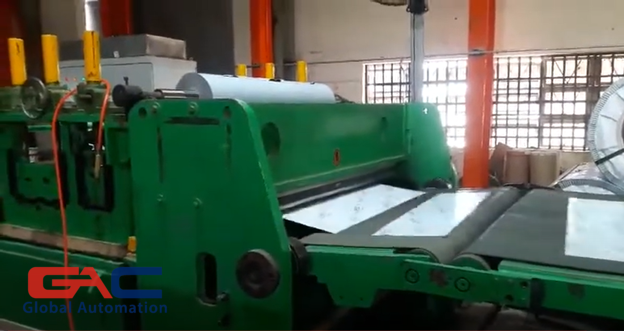

Máy cắt tôn (shearing machine/guillotine shear) là thiết bị dùng lực cắt giữa lưỡi dao trên và lưỡi dao dưới để cắt đứt tấm kim loại (tôn, thép tấm, inox, nhôm…) theo chiều dài và góc cắt mong muốn. So với cắt thủ công, máy cho đường cắt thẳng, năng suất cao, giảm sai số và giảm nhân công.

2. Chức năng và ứng dụng

Cắt tôn tấm theo chiều dài cài đặt, cắt biên, cắt phôi trước khi chấn/uốn/dập.
Tối ưu vật tư: giảm hao hụt, hạn chế ba via và biến dạng mép cắt khi cài đặt khe hở dao phù hợp.
Tự động hóa: kết hợp băng tải, con lăn, bàn gạt phôi, thước chặn (backgauge), cảm biến đo chiều dài để chạy theo lô sản xuất.

3. Cấu tạo cơ bản

Khung máy (frame) và dầm dao: chịu lực, quyết định độ cứng vững và độ ổn định đường cắt.
Bộ dao cắt: dao trên/dao dưới, cơ cấu chỉnh khe hở dao (blade clearance) và góc cắt (rake angle).
Cơ cấu kẹp tôn (hold-down/clamp): giữ phôi ổn định khi dao đi xuống.
Cữ chặn sau (backgauge): định vị chiều dài; có thể điều khiển bằng motor thường/servo.
Hệ thống truyền động: cơ khí, thủy lực hoặc điện – tùy cấu hình.
Hệ thống điều khiển: tủ điện, PLC/HMI, biến tần/servo driver, nút an toàn, cảm biến hành trình.

4. Phân loại máy cắt tôn phổ biến

Có nhiều cách phân loại; dưới đây là các nhóm thường gặp trong thực tế:

Theo truyền động: máy cắt cơ (cơ khí), máy cắt thủy lực, máy cắt điều khiển CNC/NC.
Theo nguyên lý dây chuyền: Start-stop (tấm dừng rồi cắt) và Flying shear/đuổi cắt (tấm chạy liên tục, cụm dao di chuyển đồng tốc để cắt).
Theo kết cấu: guillotine shear (dao thẳng), swing beam shear (dầm dao dạng vung).
Theo mức độ tự động hóa: máy đơn (standalone) và máy tích hợp dây chuyền cắt theo chiều dài (cut-to-length line) với xả cuộn – nắn – cấp – cắt – xếp chồng.

5. Một số hãng sản xuất/giải pháp tiêu biểu

Tùy phân khúc và nhu cầu, thị trường có nhiều thương hiệu. Một số nhóm hãng thường gặp:

Châu Âu: LVD (Bỉ), HACO (Bỉ), Durma/Durmazlar (Thổ Nhĩ Kỳ), Baykal (Thổ Nhĩ Kỳ).
Châu Á: Ermaksan (Thổ Nhĩ Kỳ – nhà máy tại khu vực), các hãng Trung Quốc/Đài Loan ở phân khúc phổ thông.
Dây chuyền cắt tôn theo chiều dài (cut-to-length) và giải pháp flying shear thường tích hợp theo dự án, tùy cấu hình vật liệu và tốc độ line.

6. Các lỗi hay gặp (triệu chứng – nguyên nhân – hướng xử lý nhanh)

– Màn hình HMI không cảm ứng/không lên nguồn:

Nguyên nhân thường gặp: Lỏng cáp HMI, lỗi nguồn 24VDC, hỏng màn hình hoặc nhiễu/đứt truyền thông PLC-HMI.

Hướng xử lý: Kiểm tra nguồn 24VDC, cầu chì/MCB, đầu cos; thử thay cáp truyền thông; backup & nạp lại chương trình nếu cần.

– Chiều dài thành phẩm sai so với cài đặt:

Nguyên nhân thường gặp: Bánh đo/encoder trượt, hệ kéo trượt phôi, backgauge lệch chuẩn, thông số gia tốc/giảm tốc chưa tối ưu.

Hướng xử lý: Vệ sinh con lăn, tăng lực kẹp; kiểm tra encoder – tỉ số truyền; hiệu chuẩn backgauge; tối ưu profile tốc độ trên PLC/servo.

– Vết cắt xấu: ba via nhiều, sứt mẻ, cong vênh mép:

Nguyên nhân thường gặp: Dao cùn/mẻ, khe hở dao (clearance) không phù hợp độ dày vật liệu, góc cắt không đúng, lực kẹp không đủ.

Hướng xử lý: Mài/thay dao; chỉnh clearance theo tiêu chuẩn nhà sản xuất; kiểm tra góc cắt; tăng/điều chỉnh cụm kẹp.

– Hệ thống thủy lực yếu hoặc không hoạt động:

Nguyên nhân thường gặp: Thiếu dầu, dầu bẩn, lọc tắc; bơm/motor bơm yếu; van điện từ/van tỉ lệ lỗi; rò rỉ đường ống; áp suất cài đặt sai.

Hướng xử lý: Kiểm tra mức dầu – thay dầu/lọc; đo áp bơm; kiểm tra coil van/đường điện; xử lý rò; cài lại áp suất theo tài liệu.

– Biến tần/driver báo lỗi, motor không chạy:

Nguyên nhân thường gặp: Quá tải cơ khí, kẹt cơ cấu; lỗi cách điện; lỗi tham số; mất pha/điện áp không ổn định; nhiễu.

Hướng xử lý: Kiểm tra cơ khí trước; đo cách điện motor; đối chiếu mã lỗi; backup tham số và khôi phục; bổ sung lọc nhiễu/tiếp địa.

– Cơ cấu kẹp/kéo tôn không hoạt động:

Nguyên nhân thường gặp: Cảm biến hành trình hỏng/lệch; van điện từ kẹt; xilanh rò; dây dẫn đứt; logic liên động an toàn chưa thỏa.

Hướng xử lý: Kiểm tra I/O PLC; test từng cảm biến; vệ sinh/thay van; thay phớt xilanh; rà soát liên động cửa an toàn, E-stop.

7. Dịch vụ của Công ty Tự động hóa Toàn Cầu

Với đội ngũ kỹ sư tự động hóa và cơ điện nhiều kinh nghiệm, chúng tôi cung cấp dịch vụ trọn gói cho máy cắt tôn và dây chuyền cắt tôn:

Khảo sát hiện trạng – chẩn đoán lỗi nhanh tại nhà máy (điện/điều khiển/thủy lực/cơ khí).
Sửa chữa, thay thế linh kiện: HMI/PLC, biến tần/servo, cảm biến, contactor, nguồn, van thủy lực, phớt xilanh, dao cắt…
Hiệu chuẩn chiều dài, tối ưu độ chính xác cữ chặn/backgauge, tối ưu chu trình kẹp – cắt – hồi dao.
Nâng cấp điều khiển: từ relay lên PLC/HMI; bổ sung lưu công thức (recipe), thống kê sản lượng, cảnh báo bảo trì.
Việt hóa giao diện HMI, chuẩn hóa tài liệu vận hành – bảo trì – checklist an toàn.
Cải tạo theo yêu cầu: tích hợp cấp phôi, băng tải ra phôi, xếp chồng, kết nối SCADA/MES (nếu khách cần).

8. Khuyến nghị vận hành & bảo trì

Kiểm tra/siết chặt bu lông khung, bôi trơn cơ cấu trượt theo định kỳ.
Theo dõi dầu thủy lực: mức dầu, nhiệt độ, độ sạch; thay lọc đúng hạn.
Mài/thay dao theo số mét cắt hoặc theo chất lượng mép cắt; luôn chỉnh clearance phù hợp độ dày vật liệu.
Kiểm tra an toàn: E-stop, công tắc cửa, che chắn, cảm biến vùng nguy hiểm, quy trình lock-out/tag-out.
