Sửa chữa servo Shihlin

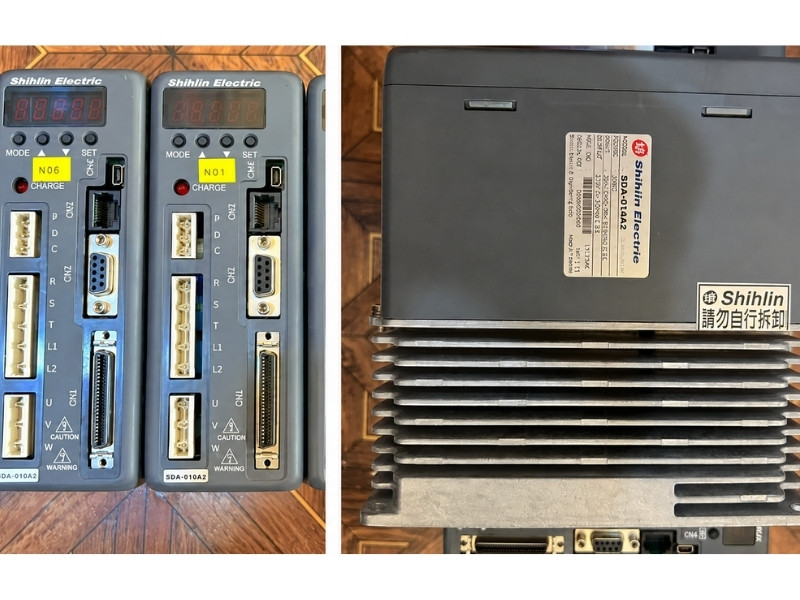

I. Sửa chữa Servo Shihlin – Tự Động Hóa Toàn Cầu

Tự Động Hóa Toàn Cầu chuyên kiểm tra, bảo trì và sửa chữa thiết bị tự động hóa cho nhà máy, xưởng sản xuất và doanh nghiệp trên toàn quốc. Với đội ngũ kỹ thuật giàu kinh nghiệm, hệ thống thiết bị đo kiểm chuyên dụng và quy trình chẩn đoán rõ ràng, chúng tôi nhận xử lý nhiều dạng hư hỏng trên Servo Shihlin, bao gồm Servo Drive, động cơ Servo, Encoder, cáp động lực, cáp phản hồi và các bộ phận liên quan.

Các dòng được tiếp nhận gồm Servo Shihlin SDE, SDE-P, động cơ SME và nhiều model Servo Shihlin đang được sử dụng trong máy đóng gói, máy cắt, máy in, máy CNC, máy ép, dây chuyền sản xuất và hệ thống định vị tự động.

Dịch vụ sửa chữa Servo Shihlin tại Toàn Cầu hướng tới ba tiêu chí: xác định đúng nguyên nhân, xử lý đúng vị trí hư hỏng và tối ưu chi phí. Qua đó, khách hàng có thể rút ngắn thời gian dừng máy, hạn chế ảnh hưởng đến kế hoạch sản xuất và sớm đưa hệ thống trở lại vận hành.

II. Tổng hợp các lỗi thường gặp của Servo Shihlin và cách khắc phục

Bảng dưới đây được tổng hợp theo nhóm cảnh báo của dòng Servo Shihlin. Mã lỗi và tên lỗi cần được đối chiếu đúng với model Servo Drive đang sử dụng trước khi tiến hành xử lý.

Đối với các lỗi AL.03, AL.05 không nên liên tục reset để tiếp tục vận hành. Cần tìm và loại bỏ nguyên nhân, sau đó tắt nguồn khoảng 30 phút để module công suất hạ nhiệt trước khi cấp điện trở lại. Reset nhiều lần khi lỗi chưa được xử lý có thể làm hư hỏng nặng hơn tầng công suất.

MÃ LỖI	TÊN LỖI	NGUYÊN NHÂN THƯỜNG GẶP	CÁCH KHẮC PHỤC
AL.01	Overvoltage – Lỗi quá áp	Điện áp nguồn đầu vào quá cao, nguồn dao động mạnh, thời gian giảm tốc quá ngắn, tải có quán tính lớn hoặc điện trở xả hoạt động không hiệu quả.	1. Kiểm tra điện áp nguồn cấp vào Servo Drive. 2. Tăng thời gian giảm tốc để hạn chế năng lượng tái sinh đột ngột. 3. Kiểm tra điện trở xả và mạch hãm tái sinh. 4. Kiểm tra tải cơ khí nếu tải có quán tính lớn. 5. Nếu lỗi lặp lại, cần kiểm tra mạch công suất và mạch đo áp DC Bus.
AL.02	Undervoltage – Lỗi thấp áp	Nguồn cấp bị sụt áp, mất pha, dây nguồn lỏng, nguồn điện không ổn định hoặc công suất nguồn không đủ.	1. Đo và kiểm tra điện áp đầu vào của Servo Drive. 2. Kiểm tra tình trạng mất pha hoặc sụt áp khi tải hoạt động. 3. Siết chặt lại các đầu nối nguồn. 4. Kiểm tra khả năng cấp tải của nguồn điện. 5. Nếu cần, sử dụng nguồn ổn định hơn hoặc bổ sung thiết bị ổn áp.
AL.03	Overcurrent – Lỗi quá dòng	Tải quá nặng, dây động lực U/V/W chạm chập, động cơ bị kẹt, tham số động cơ cài đặt không đúng, IGBT hoặc tầng công suất gặp sự cố.	1. Kiểm tra công suất Servo Drive và động cơ có phù hợp với tải hay không. 2. Kiểm tra dây động lực U/V/W, bảo đảm không chạm chập hoặc chạm đất. 3. Kiểm tra tải cơ khí, bạc đạn, hộp số, khớp nối và tình trạng kẹt động cơ. 4. Tăng thời gian tăng tốc nếu tải có quán tính lớn. 5. Đối chiếu và cài đặt lại đúng thông số động cơ. 6. Nếu lỗi vẫn xuất hiện khi đã tháo tải, cần kiểm tra IGBT và tầng công suất.
AL.05	Overload 1 – Lỗi quá tải	Tải cơ khí quá lớn, thời gian tăng/giảm tốc quá ngắn, Gain điều chỉnh chưa phù hợp, động cơ vận hành lâu ở trạng thái quá tải.	1. Kiểm tra tải thực tế của máy so với công suất động cơ. 2. Tăng thời gian tăng tốc và giảm tốc. 3. Kiểm tra lại các thông số Gain và chế độ điều khiển. 4. Kiểm tra cơ cấu truyền động có bị bó cứng hay ma sát lớn không. 5. Nếu cần, cân nhắc chọn động cơ có công suất lớn hơn.
AL.06	Overspeed – Lỗi quá tốc độ	Tốc độ lệnh đặt quá cao, tham số điều khiển chưa phù hợp, tải nhỏ nhưng Gain lớn, Encoder phản hồi bất thường.	1. Kiểm tra tốc độ cài đặt và giá trị lệnh đầu vào. 2. Giảm tốc độ vận hành nếu vượt giới hạn cho phép. 3. Hiệu chỉnh lại thông số điều khiển tốc độ và Gain. 4. Kiểm tra Encoder và cáp Encoder. 5. Kiểm tra tải cơ khí và tình trạng rung lắc khi chạy.
AL.08	Excessive Position Error – Sai lệch vị trí quá lớn	Tải nặng, động cơ không theo kịp lệnh, Gain vòng vị trí chưa phù hợp, giới hạn mô-men thấp hoặc truyền động bị rơ/kẹt.	1. Kiểm tra tải và tình trạng cơ cấu truyền động. 2. Điều chỉnh lại Gain vòng vị trí. 3. Kiểm tra giới hạn mô-men cài đặt. 4. Tăng thời gian tăng/giảm tốc nếu lệnh thay đổi quá nhanh. 5. Kiểm tra khớp nối, dây curoa, vít me và độ rơ cơ khí.
AL.0B	Encoder Error – Lỗi Encoder	Cáp Encoder lỏng, đứt hoặc nhiễu; Encoder hỏng; đầu nối CN2 tiếp xúc kém; đấu nối sai.	1. Kiểm tra giắc cắm và cáp Encoder. 2. Kiểm tra dây tín hiệu có bị đứt, chập hoặc nhiễu không. 3. Tách cáp Encoder khỏi dây động lực để hạn chế nhiễu. 4. Kiểm tra lại đầu nối CN2 và vị trí chân cắm. 5. Nếu cần, thay thử Encoder hoặc cáp Encoder tương đương.
AL.0D	Cooling Fan Error – Lỗi quạt làm mát	Quạt làm mát bị kẹt, bám bụi, đứt dây, hỏng nguồn quạt hoặc quạt đã hết tuổi thọ.	1. Kiểm tra quạt làm mát có quay bình thường không. 2. Vệ sinh bụi bẩn ở quạt và khe tản nhiệt. 3. Kiểm tra dây cấp nguồn cho quạt. 4. Thay quạt mới nếu quạt yếu hoặc không hoạt động. 5. Kiểm tra nhiệt độ bên trong tủ điện để cải thiện thông gió.
AL.0E	IGBT Overheat – Quá nhiệt công suất	Tải vận hành nặng kéo dài, quạt làm mát kém, môi trường tủ điện nóng, khe tản nhiệt bẩn hoặc IGBT suy giảm.	1. Giảm tải vận hành và cho thiết bị nghỉ để hạ nhiệt. 2. Kiểm tra quạt làm mát và đường thông gió của tủ điện. 3. Vệ sinh bụi trên khối tản nhiệt và bên trong Driver. 4. Kiểm tra dòng tải thực tế của động cơ. 5. Nếu lỗi vẫn lặp lại, cần kiểm tra module IGBT và cảm biến nhiệt.
AL.11	Motor Mismatch – Sai model động cơ	Servo Drive và động cơ không đúng cặp, chọn sai model động cơ trong tham số hoặc thay motor không tương thích.	1. Đối chiếu model Driver và model động cơ thực tế. 2. Kiểm tra lại thông số cài đặt động cơ trong Servo Drive. 3. Bảo đảm đúng công suất, điện áp và loại Encoder tương thích. 4. Khởi động lại hệ thống sau khi cài đặt lại đúng thông số. 5. Nếu vẫn báo lỗi, cần kiểm tra dữ liệu nhận dạng động cơ và bo điều khiển.
AL.21	UVW Disconnection – Mất kết nối động cơ	Dây U/V/W bị đứt, lỏng đầu cos, tiếp xúc kém hoặc cuộn dây động cơ gặp sự cố.	1. Kiểm tra toàn bộ dây động lực từ Driver đến động cơ. 2. Siết chặt lại các terminal và đầu cos. 3. Đo thông mạch và kiểm tra cách điện các dây U/V/W. 4. Kiểm tra cuộn dây động cơ. 5. Thay dây hoặc sửa động cơ nếu phát hiện hư hỏng.
AL.22	Encoder Communication Error – Lỗi truyền thông Encoder	Tín hiệu Encoder bị nhiễu, cáp phản hồi lỏng hoặc đứt, đầu nối CN2 lỗi, Encoder không truyền được dữ liệu về Drive.	1. Kiểm tra cáp phản hồi Encoder và đầu nối CN2. 2. Kiểm tra chống nhiễu và nối đất đúng kỹ thuật. 3. Tách riêng cáp tín hiệu khỏi dây động lực. 4. Kiểm tra nguồn cấp và tình trạng hoạt động của Encoder. 5. Thay thử cáp hoặc Encoder khi cần.
AL.2D	Battery Low – Điện áp pin Encoder thấp	Pin Encoder tuyệt đối yếu, hết pin, tiếp xúc pin kém hoặc dây pin bị lỗi.	1. Kiểm tra điện áp pin Encoder. 2. Thay pin đúng chủng loại theo khuyến cáo. 3. Thực hiện thay pin đúng quy trình để tránh mất dữ liệu vị trí. 4. Kiểm tra đầu nối pin và dây pin. 5. Sau khi thay pin, kiểm tra lại trạng thái cảnh báo và dữ liệu gốc máy.

Nếu Servo Shihlin vẫn báo lỗi sau khi đã kiểm tra nguồn điện, dây motor, Encoder, tải cơ khí và tham số, nguyên nhân có thể nằm ở IGBT, nguồn xung, mạch đo dòng, mạch điều khiển hoặc bộ nhớ bên trong Driver. Khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra, xác định vị trí hư hỏng, tư vấn phương án sửa chữa và hỗ trợ kiểm tra lỗi miễn phí.

HN: 0961.320.333 – HCM: 0981.810.800

III. Rủi ro tiềm ẩn khi tự sửa chữa Servo

Servo Shihlin là thiết bị điện tử công suất, bên trong tích hợp mạch chỉnh lưu, tụ DC Bus, nguồn xung, IGBT, mạch điều khiển, mạch phản hồi dòng và nhiều linh kiện nhạy cảm. Việc tự tháo máy hoặc sửa chữa khi chưa có chuyên môn có thể phát sinh các rủi ro sau:

• Nguy cơ điện giật: Tụ điện trong Servo Drive có thể vẫn còn điện áp nguy hiểm sau khi ngắt nguồn. Người sửa cần chờ đủ thời gian xả tụ, kiểm tra đèn báo nguồn và đo lại điện áp trước khi tiếp xúc với terminal hoặc bo mạch. Hướng dẫn an toàn của SDE yêu cầu chờ trên 10 phút trước khi đấu dây hoặc kiểm tra; phần tiêu chuẩn an toàn còn nêu thời gian phóng điện của tụ có thể kéo dài 20 phút.
• Làm cháy mạch công suất: Đo nhầm điểm, chập que đo hoặc thay sai linh kiện có thể làm hỏng IGBT, diode chỉnh lưu, tụ DC Bus, điện trở xả và nguồn điều khiển.
• Khiến lỗi trở nên nghiêm trọng hơn: Đấu sai U, V, W, cấp điện trực tiếp vào đầu ra motor hoặc kết nối sai Encoder có thể làm hỏng cả Driver và động cơ.
• Mất dữ liệu cài đặt: Khôi phục mặc định hoặc thay đổi tham số không kiểm soát có thể làm mất hệ số điện tử, Gain, giới hạn mô-men, cấu hình I/O và dữ liệu định vị.
• Motor rung giật hoặc chạy mất kiểm soát: Cài sai chế độ điều khiển, sai chiều xung, sai Gain hoặc sai tỷ lệ quán tính có thể khiến motor tăng tốc đột ngột, rung mạnh hoặc chạy sai vị trí.
• Làm mất tọa độ tuyệt đối: Thay pin Encoder không đúng quy trình có thể làm mất dữ liệu vòng quay và buộc phải thực hiện lại quá trình xác lập điểm gốc.
• Mất an toàn cơ khí: Servo có thể tự khởi động sau khi reset cảnh báo nếu tín hiệu chạy vẫn đang bật. Trước khi reset cần bảo đảm tín hiệu vận hành đã được ngắt.
• Ảnh hưởng đến bảo hành: Tự ý tháo vỏ, can thiệp bo mạch hoặc thay linh kiện có thể làm hỏng tem và ảnh hưởng đến chính sách bảo hành của thiết bị.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa Servo Shihlin?

Khi Servo Shihlin gặp sự cố, lựa chọn đúng đơn vị sửa chữa giúp doanh nghiệp giảm thời gian ngừng máy, hạn chế thay mới không cần thiết và phòng tránh lỗi tái diễn. Tự Động Hóa Toàn Cầu được khách hàng lựa chọn nhờ những lợi thế sau:

1. Đội ngũ kỹ thuật có kinh nghiệm

Kỹ thuật viên tại Toàn Cầu đã tiếp nhận nhiều dòng Servo Shihlin và các thương hiệu Servo công nghiệp khác. Các lỗi liên quan đến nguồn, tầng công suất, bo điều khiển, Encoder, mạch truyền thông và động cơ được kiểm tra theo từng khối để xác định đúng nguyên nhân. Nhờ đó, khách hàng có thể sửa đúng bộ phận hư hỏng thay vì phải thay mới toàn bộ Servo Drive hoặc motor.

2. Ưu tiên bảo toàn tham số cài đặt

Trước khi sửa chữa, kỹ thuật viên sẽ kiểm tra khả năng đọc và sao lưu tham số nếu thiết bị còn cho phép kết nối.

Việc lưu lại cấu hình giúp hạn chế mất dữ liệu, giữ nguyên chế độ điều khiển, hệ số xung, Gain, giới hạn mô-men và các chức năng I/O. Sau khi lắp lại, khách hàng cũng giảm được thời gian cài đặt lại hệ thống.

3. Linh kiện thay thế đúng thông số

IGBT, tụ điện, diode, điện trở, IC nguồn, quạt làm mát và các linh kiện được lựa chọn theo thông số kỹ thuật, khả năng chịu dòng, chịu áp và mức độ tương thích với mạch Servo Shihlin.

Linh kiện được kiểm tra trước khi lắp nhằm nâng cao độ ổn định và giảm nguy cơ hư hỏng lặp lại.

4. Trang bị thiết bị đo kiểm chuyên dụng

Toàn Cầu sử dụng máy hiện sóng, đồng hồ đo, nguồn kiểm tra, thiết bị tạo xung, máy đo cách điện và nhiều dụng cụ chuyên dụng để kiểm tra:

• Điện áp nguồn điều khiển và DC Bus.
• Dạng xung điều khiển IGBT.
• Tín hiệu Encoder.
• Mạch phản hồi dòng điện.
• Tín hiệu Enable và I/O.
• Truyền thông RS-485.
• Dây U, V, W và cuộn dây động cơ.
• Phanh điện từ và điện trở xả.

Sau sửa chữa, thiết bị được vận hành thử để đánh giá khả năng hoạt động trước khi bàn giao.

5. Hỗ trợ kỹ thuật trong thời gian bảo hành

Trong thời hạn bảo hành, khách hàng được tư vấn và hỗ trợ đối với hạng mục đã sửa chữa. Trường hợp thiết bị phát sinh lại đúng lỗi đã xử lý, Toàn Cầu sẽ tiếp nhận kiểm tra theo chính sách bảo hành đã thống nhất.

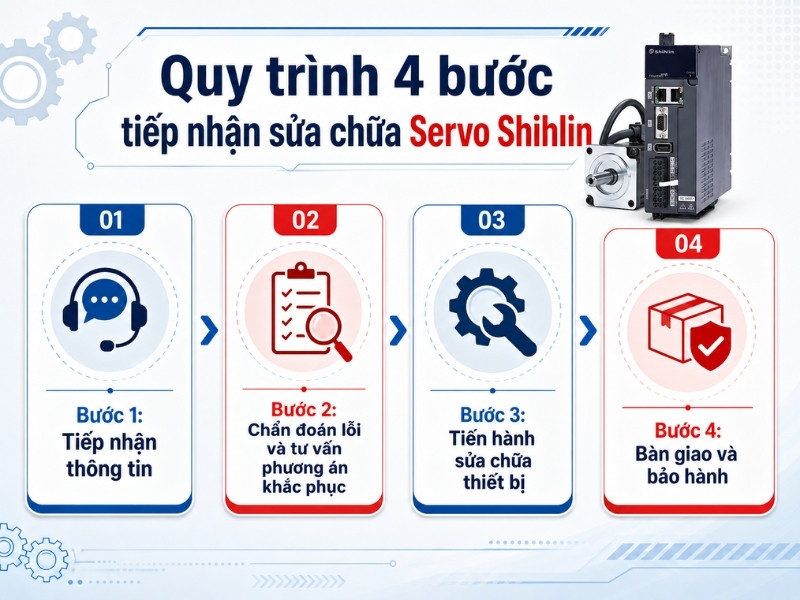

V. Quy trình 4 bước tiếp nhận sửa chữa Servo

Bước 1: Tiếp nhận thông tin thiết bị

Khi khách hàng cần kiểm tra hoặc sửa chữa Servo Shihlin, bộ phận kỹ thuật sẽ ghi nhận những thông tin ban đầu gồm:

• Model Servo Drive và model động cơ.
• Công suất, điện áp và loại Encoder.
• Mã cảnh báo hiển thị trên Driver.
• Chế độ điều khiển đang sử dụng: vị trí, tốc độ hoặc mô-men.
• Biểu hiện thực tế như không lên nguồn, không Servo ON, motor rung, chạy sai vị trí, mất Encoder, quá dòng hoặc quá tải.
• Tình trạng máy trước khi phát sinh lỗi.
• Các thao tác kiểm tra hoặc thay thế đã thực hiện.
• Yêu cầu về thời gian xử lý và phương án bàn giao.

Bước 2: Kiểm tra và tư vấn giải pháp khắc phục

Dựa trên thông tin được cung cấp, kỹ thuật viên sẽ đánh giá sơ bộ tình trạng Servo Shihlin và hướng dẫn khách hàng kiểm tra các yếu tố bên ngoài như:

• Nguồn cấp mạch chính và nguồn điều khiển.
• Dây động lực U, V, W.
• Cáp Encoder và giắc CN2.
• Tín hiệu Servo ON, Reset và giới hạn hành trình.
• Tải cơ khí, khớp nối và phanh motor.
• Điện trở xả.
• Xung điều khiển hoặc tín hiệu truyền thông.
• Các tham số vừa được thay đổi.

Nếu chưa thể kết luận từ xa, khách hàng có thể gửi Servo Drive, động cơ, cáp Encoder và cáp động lực về Toàn Cầu. Thiết bị sẽ được kiểm tra trực tiếp, khoanh vùng hư hỏng và thông báo phương án sửa chữa cùng mức chi phí dự kiến trước khi thực hiện.

Bước 3: Tiến hành sửa chữa Servo Shihlin

Quá trình xử lý được triển khai theo từng hạng mục:

• Vệ sinh và kiểm tra ngoại quan Servo Drive.
• Kiểm tra cầu chì, mạch lọc đầu vào và mạch chỉnh lưu.
• Kiểm tra tụ DC Bus, nguồn xung và nguồn điều khiển.
• Đo IGBT, diode, điện trở xả và mạch Driver IGBT.
• Kiểm tra mạch phản hồi dòng và mạch bảo vệ.
• Kiểm tra bo CPU, bộ nhớ và mạch giao tiếp.
• Kiểm tra quạt, cảm biến nhiệt và hệ thống tản nhiệt.
• Đo dây động lực, cáp Encoder và các đầu nối.
• Kiểm tra cuộn dây, cách điện, phanh và Encoder của động cơ.
• Sửa chữa bo mạch hoặc thay thế linh kiện hư hỏng.
• Kiểm tra sự tương thích giữa Servo Drive và motor.
• Phục hồi hoặc cài đặt lại tham số khi cần thiết.
• Chạy thử Servo ON, quay thuận, quay nghịch, tốc độ và định vị.

Lần vận hành đầu tiên nên được thực hiện khi motor chưa nối với khớp cơ khí hoặc dây đai. Các tham số phải được kiểm tra trước và điều chỉnh từng bước, tránh thay đổi quá lớn gây chuyển động bất thường.

Sau khi sửa chữa, Servo Shihlin được chạy thử không tải tối thiểu 30 phút. Khi có đầy đủ motor, cáp và điều kiện kiểm tra, thiết bị sẽ tiếp tục được thử tải trong khoảng 2 giờ để đánh giá nhiệt độ, dòng điện, khả năng tăng giảm tốc và độ ổn định.

Bước 4: Bàn giao và bảo hành

Servo Shihlin đạt yêu cầu kiểm tra sẽ được dán tem, ghi nhận nội dung sửa chữa và bàn giao theo phương thức đã thỏa thuận.

Thời gian bảo hành tiêu chuẩn là 6 tháng. Khách hàng có thể lựa chọn thời hạn bảo hành mở rộng 12 tháng, 24 tháng hoặc thỏa thuận riêng tùy theo thiết bị và hạng mục đã xử lý.

Cam kết minh bạch:

Nếu khách hàng không đồng ý sửa chữa sau khi nhận kết quả kiểm tra và báo giá, Tự Động Hóa Toàn Cầu cam kết hoàn trả Servo Shihlin theo đúng tình trạng khi tiếp nhận. Chúng tôi không tự ý thay đổi tham số, lấy linh kiện, thay thế linh kiện hoặc tráo đổi bo mạch khi chưa có sự đồng ý của khách hàng.

VI. Liên hệ dịch vụ sửa chữa Servo Shihlin tại TP.HCM và Hà Nội

Khi Servo Shihlin gặp các tình trạng như không lên nguồn, không nhận Servo ON, báo quá dòng, quá áp, điện áp thấp, quá tải, mất kết nối motor, lỗi Encoder, pin Encoder yếu, động cơ rung giật, chạy sai tốc độ, sai vị trí hoặc mất truyền thông, hãy liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và tư vấn phương án xử lý.

Với quy trình chẩn đoán rõ ràng, sửa chữa đúng nguyên nhân, báo giá minh bạch, chính sách bảo hành cụ thể và hỗ trợ kỹ thuật sau bàn giao, Tự Động Hóa Toàn Cầu là địa chỉ đáng tin cậy dành cho khách hàng cần sửa chữa Servo Shihlin tại Hà Nội, TP.HCM và trên toàn quốc.
