I. Sửa chữa Servo Beckhoff – Tự Động Hóa Toàn Cầu

Servo Beckhoff được sử dụng trong nhiều hệ thống máy yêu cầu tốc độ xử lý nhanh và khả năng định vị chính xác như máy đóng gói, máy in, máy CNC, dây chuyền lắp ráp, robot công nghiệp và các hệ thống điều khiển chuyển động nhiều trục.

Trong quá trình vận hành, Servo Drive và động cơ Servo Beckhoff có thể phát sinh lỗi do điện áp nguồn không ổn định, nhiệt độ tủ điện cao, tải cơ khí vượt mức cho phép, hệ thống EtherCAT mất kết nối, dây phản hồi xuống cấp hoặc linh kiện điện tử bên trong thiết bị bị lão hóa.

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa Servo Beckhoff cho các nhà máy, xưởng sản xuất, đơn vị chế tạo máy và doanh nghiệp sử dụng thiết bị tự động hóa trên toàn quốc.

Với đội ngũ kỹ thuật có kinh nghiệm, quy trình kiểm tra theo từng hạng mục và hệ thống máy đo chuyên dụng, chúng tôi tiếp nhận các dòng Servo Beckhoff như AX5000, AX8000, AMP8000 cùng những hệ thống sử dụng động cơ Servo AM8000 và các thế hệ liên quan.

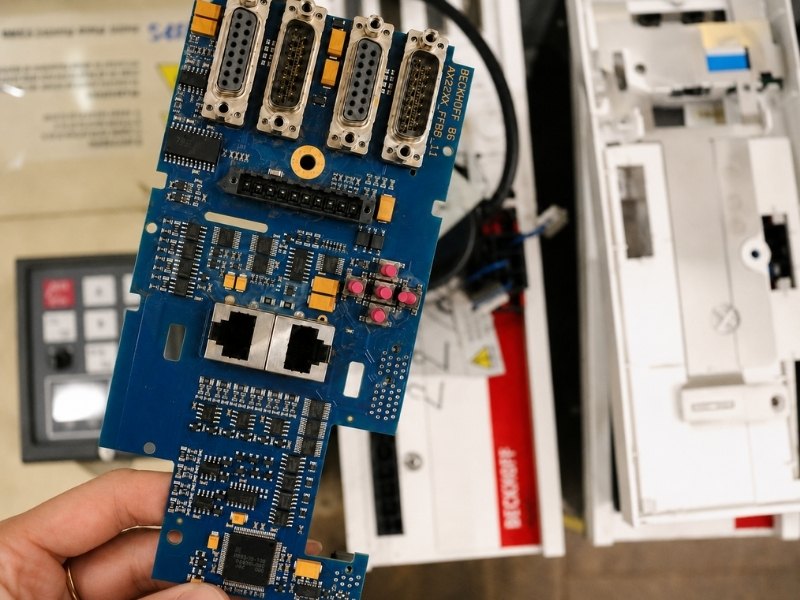

Phạm vi tiếp nhận sửa chữa gồm Servo Drive, động cơ Servo, Encoder, Resolver, phanh điện từ, cáp OCT, cáp động lực, bo nguồn, mạch công suất, bo điều khiển và những bộ phận liên quan.

Quá trình xử lý tập trung vào việc xác định đúng vị trí hư hỏng, hạn chế thay thế linh kiện không cần thiết và lựa chọn phương án phù hợp với tình trạng thực tế của thiết bị. Qua đó, doanh nghiệp có thể rút ngắn thời gian dừng máy, giảm chi phí đầu tư mới và sớm đưa dây chuyền trở lại vận hành.

II. Tổng hợp các lỗi thường gặp của Servo Beckhoff và cách khắc phục

Beckhoff sử dụng hệ thống mã chẩn đoán khác nhau tùy theo dòng Servo Drive và phiên bản firmware. Bảng dưới đây tập trung vào một số mã lỗi thường gặp trên Servo Beckhoff AX5000.

Trên AX5000, mã chẩn đoán được biểu diễn dưới dạng hệ thập lục phân. Những mã bắt đầu bằng F thường là lỗi khiến hệ thống phải thực hiện phản ứng bảo vệ, trong khi mã bắt đầu bằng E thường liên quan đến cảnh báo hoặc thông tin vận hành.

Mã lỗi	Tên lỗi	Nguyên nhân thường gặp	Cách khắc phục
F100	Axis State Machine: Communication Error – Lỗi truyền thông trục	Kết nối EtherCAT bị gián đoạn; cáp mạng công nghiệp bị lỏng hoặc hỏng; nhiễu điện từ ảnh hưởng đến tín hiệu; Distributed Clocks mất đồng bộ; máy tính điều khiển hoặc EtherCAT Master gặp sự cố.	1. Kiểm tra trạng thái EtherCAT trên TwinCAT. 2. Kiểm tra cáp, đầu nối và thứ tự kết nối EtherCAT. 3. Tách cáp truyền thông khỏi dây động lực. 4. Kiểm tra tiếp địa và lớp chống nhiễu. 5. Kiểm tra trạng thái Distributed Clocks. 6. Khởi động lại hệ điều khiển sau khi xác định kết nối đã ổn định.
FC03	Control Voltage Error: Undervoltage – Điện áp điều khiển thấp	Nguồn điều khiển 24VDC bị sụt áp; bộ nguồn không đủ công suất; dây cấp nguồn bị lỏng; cầu chì hoặc đầu nối tiếp xúc không tốt; mạch nguồn điều khiển bên trong Servo Drive gặp sự cố.	1. Đo điện áp 24VDC tại đầu vào Servo Drive. 2. Theo dõi điện áp khi hệ thống bắt đầu Enable. 3. Kiểm tra cầu chì, bộ nguồn và dây dẫn. 4. Siết lại các đầu nối. 5. Tách các tải tiêu thụ lớn khỏi nguồn điều khiển. 6. Kiểm tra bo nguồn nếu điện áp bên ngoài vẫn ổn định.
FD4B	DC Link Undervoltage – Điện áp DC Bus thấp	Nguồn mạch chính bị mất hoặc sụt áp; nguồn cấp mất pha; aptomat hoặc contactor tiếp xúc kém; điện áp thấp hơn ngưỡng cài đặt; cầu chỉnh lưu, mạch nạp tụ hoặc tụ DC Bus bị lỗi.	1. Đo điện áp nguồn đầu vào. 2. Kiểm tra đầy đủ các pha nguồn. 3. Kiểm tra aptomat, contactor, cầu chì và dây cấp nguồn. 4. Theo dõi mức sụt áp khi motor tăng tốc. 5. Kiểm tra giá trị ngưỡng thấp áp đang cài đặt. 6. Kiểm tra cầu chỉnh lưu, tụ DC Bus và mạch nạp nguồn nếu nguồn cấp bên ngoài bình thường.
FD4F	DC Link Overvoltage – Quá áp DC Bus	Năng lượng tái sinh từ động cơ làm điện áp DC Bus tăng cao; thời gian giảm tốc quá ngắn; tải có quán tính lớn; điện trở hãm bị quá tải, đứt hoặc đấu sai; mạch Brake Chopper hoạt động bất thường.	1. Đo điện áp nguồn mạch chính. 2. Tăng thời gian giảm tốc. 3. Giảm tần suất dừng nhanh hoặc đảo chiều liên tục. 4. Kiểm tra dây đấu và giá trị điện trở hãm. 5. Kiểm tra công suất tiêu tán của điện trở. 6. Kiểm tra Brake Chopper và mạch đo điện áp DC Bus. Lưu ý tình trạng quá tải điện trở hãm ngoài có thể làm điện áp DC Bus tiếp tục tăng và dẫn đến lỗi FD4F.
FC0B	Over-current Motor, Short Circuit Detection – Quá dòng hoặc ngắn mạch đầu ra motor	Dây động lực bị chạm chập; cuộn dây động cơ chạm vỏ; cáp motor bị dập hoặc cháy; tải cơ khí bị kẹt; phanh điện từ chưa nhả; module công suất hoặc mạch kích IGBT bị hỏng.	1. Ngắt toàn bộ nguồn điện và xác nhận DC Bus đã về mức an toàn. 2. Tháo dây motor khỏi Servo Drive. 3. Đo điện trở giữa các pha động cơ. 4. Đo cách điện giữa U/V/W với vỏ motor. 5. Kiểm tra cáp động lực. 6. Kiểm tra cơ cấu máy và phanh điện từ. 7. Kiểm tra IGBT, mạch kích và cảm biến dòng nếu lỗi vẫn xuất hiện khi đã tháo motor.
FCD2 / FCD3	Over Speed Error – Lỗi quá tốc độ	Tốc độ thực tế vượt giá trị tối đa đã cài đặt; giới hạn tốc độ không phù hợp với motor; ngoại lực kéo trục chạy nhanh; thông số điều khiển sai; hệ thống phản hồi hoặc quá trình chuyển mạch điện tử gặp lỗi.	1. Kiểm tra tốc độ lệnh từ TwinCAT hoặc bộ điều khiển. 2. Kiểm tra giới hạn tốc độ trong S-0-0113. 3. Đối chiếu tốc độ tối đa trên nhãn motor. 4. Kiểm tra tải có bị lực bên ngoài kéo không. 5. Kiểm tra Encoder, Resolver hoặc OCT. 6. Kiểm tra quá trình commutation nếu motor tăng tốc bất thường.
F321	Excessive Position Deviation – Sai lệch vị trí quá lớn	Động cơ không theo kịp lệnh vị trí; giá trị gia tốc hoặc tốc độ đặt quá cao; motor đạt giới hạn dòng điện hoặc tốc độ; tải cơ khí quá nặng; cơ cấu truyền động bị bó; giới hạn sai lệch vị trí cài đặt quá nhỏ.	1. Kiểm tra khả năng chuyển động của cơ cấu máy. 2. Giảm tốc độ và gia tốc lệnh. 3. Kiểm tra giới hạn dòng điện, mô-men và tốc độ. 4. Kiểm tra công suất motor so với tải. 5. Hiệu chỉnh vòng vị trí và vòng tốc độ. 6. Kiểm tra giá trị giới hạn sai lệch trong S-0-0159. 7. Chỉ tăng giới hạn sau khi đã xác định hệ thống cơ khí hoạt động bình thường.
FD07 / FD17	Motor Over-temperature hoặc Motor Overload Shutdown – Motor quá nhiệt hoặc quá tải	Motor vận hành vượt mô-men cho phép; cơ cấu bị kẹt; chu kỳ tăng giảm tốc quá dày; nhiệt độ môi trường cao; phanh chưa nhả hoàn toàn; cảm biến nhiệt hoặc dây tín hiệu nhiệt gặp lỗi; motor được chọn thiếu công suất.	1. Kiểm tra nhiệt độ thực tế của motor. 2. Kiểm tra tỷ lệ tải và dòng điện vận hành. 3. Kiểm tra phanh, bạc đạn, hộp số và cơ cấu truyền động. 4. Giảm tốc độ hoặc gia tốc. 5. Tăng thời gian nghỉ giữa các chu kỳ. 6. Kiểm tra cảm biến nhiệt và dây phản hồi. 7. Chọn motor công suất lớn hơn nếu tải thường xuyên vượt định mức. Cảnh báo ED00 có thể xuất hiện trước khi hệ thống chuyển sang lỗi ngắt FD07.

Nếu đã kiểm tra nguồn điện, cáp motor, cáp phản hồi, kết nối EtherCAT, tải cơ khí và tham số vận hành nhưng Servo Beckhoff vẫn tiếp tục báo lỗi, thiết bị có thể đã hư hỏng bo nguồn, module công suất, mạch Brake Chopper, bo điều khiển, mạch phản hồi hoặc bộ xử lý truyền thông.

Khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ kiểm tra, phân tích nguyên nhân và lựa chọn phương án sửa chữa Servo Beckhoff phù hợp.

III. Rủi ro tiềm ẩn khi tự sửa chữa Servo Beckhoff

Servo Beckhoff là thiết bị điều khiển công suất có cấu tạo phức tạp. Bên trong Servo Drive gồm bo nguồn, tụ DC Bus, cầu chỉnh lưu, module công suất, mạch điều khiển, mạch truyền thông EtherCAT, mạch feedback và nhiều linh kiện điện tử có độ nhạy cao.

Việc tự tháo thiết bị khi chưa có kiến thức chuyên môn, tài liệu kỹ thuật và dụng cụ đo phù hợp có thể khiến sự cố ban đầu trở nên nghiêm trọng hơn.

1. Nguy cơ điện giật do điện áp tồn dư

Tụ điện trong DC Bus có thể tiếp tục duy trì điện áp nguy hiểm sau khi Servo Drive đã được ngắt khỏi nguồn điện.

Tài liệu servo Beckhoff có cảnh báo nguy hiểm do điện áp cao tại các tụ DC link. Trước khi tháo dây, mở thiết bị hoặc đo kiểm bo mạch, người thực hiện cần cô lập hoàn toàn nguồn điện, chờ tụ xả và sử dụng đồng hồ đo để xác nhận điện áp đã về mức an toàn.

2. Làm hỏng module công suất

Việc đo sai điểm, chập que đo, cấp nguồn khi bo mạch chưa được lắp đúng hoặc thay linh kiện không phù hợp có thể làm cháy IGBT, diode chỉnh lưu, điện trở hãm, mạch Brake Chopper và mạch kích công suất.

Trong nhiều trường hợp, hư hỏng ban đầu chỉ nằm ở mạch nguồn hoặc cảm biến dòng nhưng thao tác kiểm tra không đúng có thể làm phá hỏng toàn bộ tầng công suất.

3. Khiến Servo Drive phát sinh thêm lỗi

Đấu sai dây pha motor, sử dụng cáp không tương thích, cắm sai đầu feedback hoặc cấu hình sai loại motor có thể khiến servo báo quá dòng, lỗi commutation, mất phản hồi hoặc sai dữ liệu nhận dạng động cơ.

Servo Beckhoff hỗ trợ nhiều loại motor và hệ feedback khác nhau. Vì vậy, việc thay đổi motor hoặc bộ phản hồi cần được thực hiện đúng cấu hình, đặc biệt đối với các hệ thống sử dụng OCT và dữ liệu nhận dạng điện tử.

4. Mất thông số và cấu hình TwinCAT

Hệ thống Servo Beckhoff có nhiều tham số liên quan đến motor, Encoder, giới hạn dòng điện, tốc độ, mô-men, vòng điều khiển và truyền thông EtherCAT.

Tự ý khôi phục cài đặt gốc, tải sai file cấu hình hoặc thay đổi các IDN khi chưa sao lưu có thể khiến Servo Drive mất thông tin ban đầu. Khi đó, dù phần cứng đã được sửa chữa, thiết bị vẫn có thể không hoạt động đúng với chương trình máy.

5. Nguy hiểm đối với người và cơ cấu máy

Động cơ Servo có thể tạo mô-men lớn và thay đổi tốc độ trong thời gian rất ngắn. Khi quá trình commutation, feedback hoặc tín hiệu điều khiển không chính xác, trục máy có thể chuyển động ngoài dự kiến.

Beckhoff cảnh báo thiết bị điện tử không phải là hệ thống an toàn tuyệt đối. Motor kết nối với drive vẫn có khả năng phát sinh chuyển động không kiểm soát trong quá trình chạy thử hoặc trước khi hệ thống chẩn đoán hoàn tất phản ứng bảo vệ, đặc biệt nguy hiểm đối với trục đứng.

6. Ảnh hưởng đến khả năng bảo hành

Tự ý bóc tem, tháo bo mạch, thay linh kiện không đúng thông số hoặc can thiệp vào cấu hình khi chưa có phương án phù hợp có thể ảnh hưởng đến điều kiện bảo hành của thiết bị.

Những dấu vết sửa chữa trước đó cũng khiến quá trình xác định nguyên nhân ban đầu trở nên khó khăn, làm tăng thời gian và chi phí xử lý.

Vì vậy, các lỗi liên quan đến mạch công suất, DC Bus, EtherCAT, OCT, Encoder và bo điều khiển nên được kiểm tra bởi kỹ thuật viên có kinh nghiệm và đầy đủ thiết bị đo chuyên dụng.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa Servo Beckhoff?

Lựa chọn đơn vị sửa chữa phù hợp giúp doanh nghiệp giảm thời gian dừng dây chuyền, hạn chế lỗi tái diễn và tránh phải thay mới toàn bộ bộ Servo khi chỉ một khu vực bên trong gặp sự cố.

1. Đội ngũ kỹ thuật có kinh nghiệm

Kỹ thuật viên của Tự Động Hóa Toàn Cầu tiếp nhận kiểm tra các dòng Servo Beckhoff và nhiều thương hiệu Servo công nghiệp khác.

Từng hạng mục như bo nguồn, tầng công suất, bo điều khiển, giao tiếp EtherCAT, Encoder, Resolver, cáp OCT, phanh motor và cuộn dây động cơ được kiểm tra riêng để khoanh vùng nguyên nhân.

2. Ưu tiên bảo toàn cấu hình thiết bị

Khi Servo Drive còn khả năng kết nối, kỹ thuật viên sẽ ưu tiên đọc và sao lưu các thông số quan trọng trước khi can thiệp vào phần cứng.

Việc bảo toàn cấu hình giúp hạn chế mất dữ liệu motor, thông số điều khiển và thiết lập truyền thông. Qua đó, thời gian lắp đặt lại thiết bị vào máy có thể được rút ngắn.

3. Thay thế đúng linh kiện

Linh kiện sử dụng trong quá trình sửa chữa được đối chiếu về điện áp, dòng điện, công suất, tốc độ đóng cắt, nhiệt độ làm việc và khả năng tương thích với bo mạch.

Không tùy tiện sử dụng linh kiện sai đặc tính hoặc không xác định rõ thông số vì có thể khiến Servo Drive tiếp tục hư hỏng sau một thời gian ngắn vận hành.

4. Có dụng cụ đo kiểm chuyên dụng

Quá trình sửa chữa sử dụng đồng hồ đo, máy hiện sóng, nguồn kiểm tra, thiết bị phát xung và các dụng cụ kỹ thuật cần thiết để đánh giá từng khối chức năng.

Mạch nguồn, DC Bus, module công suất, tín hiệu phản hồi, mạch phanh và giao tiếp điều khiển được kiểm tra riêng thay vì chỉ dựa trên biểu hiện bên ngoài.

5. Kiểm tra thiết bị trước khi bàn giao

Sau khi xử lý hư hỏng, Servo Drive được kiểm tra lại khả năng cấp nguồn, nhận cấu hình, kết nối EtherCAT, chuyển trạng thái vận hành, điều khiển motor và tiếp nhận tín hiệu phản hồi.

Khi có đầy đủ Servo Drive, motor và dây kết nối tương thích, bộ Servo sẽ được chạy thử để theo dõi dòng điện, nhiệt độ, tốc độ và độ ổn định trước khi bàn giao.

6. Hỗ trợ kỹ thuật trong thời gian bảo hành

Khách hàng tiếp tục được tư vấn đối với các hạng mục đã sửa chữa trong suốt thời gian bảo hành.

Khi thiết bị phát sinh vấn đề, đội ngũ kỹ thuật sẽ phối hợp kiểm tra nguồn điện, cáp kết nối, tín hiệu EtherCAT, tải cơ khí và các điều kiện vận hành có liên quan.

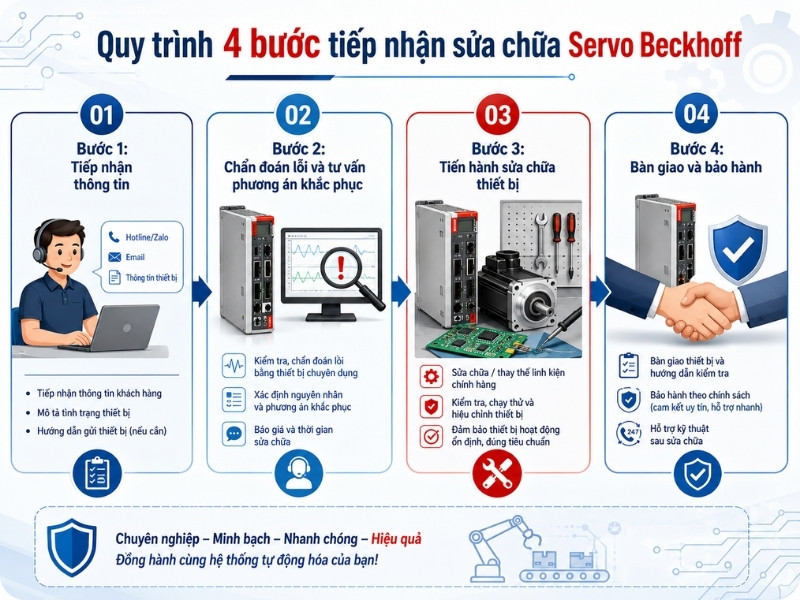

V. Quy trình 4 bước tiếp nhận sửa chữa Servo Beckhoff

Bước 1: Tiếp nhận thông tin thiết bị

Khi khách hàng cần kiểm tra hoặc sửa chữa Servo Beckhoff, bộ phận kỹ thuật sẽ ghi nhận những thông tin ban đầu gồm:

• Model Servo Drive và động cơ Servo.
• Dòng sản phẩm như AX5000, AX8000, AMP8000 hoặc dòng khác.
• Công suất, điện áp và dòng điện định mức.
• Mã lỗi và những thông báo xuất hiện kèm theo.
• Kênh điều khiển đang phát sinh lỗi.
• Hiện tượng thực tế của Servo Drive và motor.
• Trạng thái kết nối EtherCAT trên TwinCAT.
• Điều kiện của máy trước thời điểm xảy ra sự cố.
• Các bộ phận khách hàng đã kiểm tra hoặc thay thế.
• Lịch sử sửa chữa của thiết bị nếu có.

Thông tin càng đầy đủ sẽ giúp kỹ thuật viên đánh giá sơ bộ tình trạng và chuẩn bị phương án kiểm tra phù hợp.

Bước 2: Chẩn đoán và tư vấn phương án khắc phục

Sau khi tiếp nhận thông tin, kỹ thuật viên sẽ hướng dẫn khách hàng kiểm tra một số yếu tố cơ bản như nguồn điều khiển 24VDC, nguồn mạch chính, trạng thái EtherCAT, dây motor, cáp OCT, cáp Encoder, phanh điện từ và tải cơ khí.

Khách hàng cũng có thể cung cấp hình ảnh màn hình chẩn đoán trong TwinCAT, lịch sử Error ID hoặc video thể hiện tình trạng thực tế của trục máy.

Trường hợp chưa thể xác định nguyên nhân từ xa, khách hàng có thể gửi Servo Drive, động cơ, cáp động lực và cáp phản hồi về Tự Động Hóa Toàn Cầu.

Thiết bị sẽ được kiểm tra trực tiếp để xác định khu vực hư hỏng, đánh giá khả năng sửa chữa và thông báo chi phí dự kiến. Việc xử lý chỉ được thực hiện sau khi khách hàng đồng ý với phương án đã tư vấn.

Bước 3: Tiến hành sửa chữa Servo Beckhoff

Tùy theo tình trạng thiết bị, quá trình sửa chữa có thể bao gồm:

• Vệ sinh thiết bị và kiểm tra các dấu hiệu cháy, ẩm, oxy hóa hoặc quá nhiệt.
• Kiểm tra nguồn điều khiển, nguồn mạch chính, tụ DC Bus và module công suất.
• Kiểm tra mạch kích, cảm biến dòng, mạch hãm, quạt làm mát và cảm biến nhiệt.
• Kiểm tra bo điều khiển, bộ nhớ, giao tiếp EtherCAT và hệ thống phản hồi Encoder, Resolver hoặc OCT.
• Kiểm tra cáp động lực, cáp phản hồi, cuộn dây, cách điện, bạc đạn và phanh điện từ của motor.
• Sửa chữa bo mạch, phục hồi đường mạch hoặc thay thế linh kiện hư hỏng.
• Kiểm tra lại thông tin motor, cấu hình feedback và khả năng chuyển trạng thái của Servo Drive.
• Chạy thử motor, theo dõi dòng điện, nhiệt độ, tín hiệu phản hồi và độ ổn định của thiết bị.

Sau khi hoàn thành sửa chữa, Servo Drive được chạy thử không tải tối thiểu 30 phút.

Khi có đầy đủ motor, cáp kết nối và điều kiện kiểm tra phù hợp, bộ Servo sẽ tiếp tục được chạy thử có tải trong khoảng 2 giờ để theo dõi dòng điện, nhiệt độ, tín hiệu phản hồi và độ ổn định trong quá trình vận hành.

Bước 4: Bàn giao và bảo hành

Servo Beckhoff sau khi đạt yêu cầu kiểm tra sẽ được dán tem, ghi nhận những hạng mục đã sửa chữa và bàn giao cho khách hàng theo phương thức đã thống nhất.

Thời gian bảo hành tiêu chuẩn là 6 tháng. Khách hàng có thể lựa chọn thêm gói bảo hành 12 tháng, 24 tháng hoặc thỏa thuận thời gian phù hợp với tình trạng và tính chất của từng thiết bị.

Cam kết minh bạch: Trường hợp khách hàng không đồng ý sửa chữa sau khi nhận kết quả kiểm tra và báo giá, Tự Động Hóa Toàn Cầu cam kết hoàn trả Servo Beckhoff theo đúng hiện trạng đã tiếp nhận.
