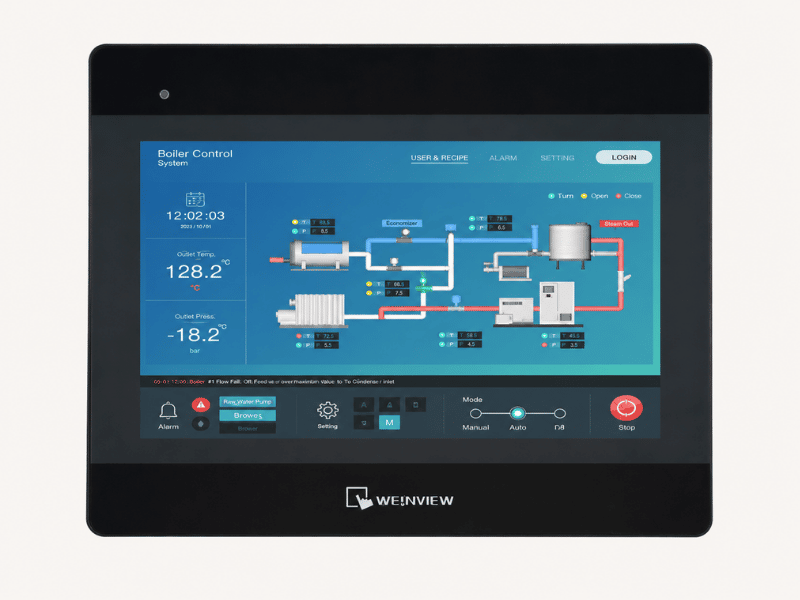

I. Sửa chữa màn hình HMI Weinview – Tự Động Hóa Toàn Cầu

HMI Weinview được sử dụng trong nhiều hệ thống tự động hóa như máy đóng gói, máy ép, máy chiết rót, máy dán nhãn, máy CNC, băng tải, tủ điều khiển và dây chuyền sản xuất. Thiết bị đảm nhiệm việc hiển thị trạng thái, nhập thông số và truyền dữ liệu giữa người vận hành với PLC, biến tần, Servo hoặc các bộ điều khiển khác.

Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa HMI Weinview thuộc các nhóm TK, MT iP, MT iE và cMT, gồm nhiều model như TK6051iP, TK6071iQ, TK6071iP, TK8071iP, MT6071iE, MT8071iE, MT8051iP, MT8071iP, MT8072iP, MT8101iE, MT8102iE, MT8103iE cùng các dòng cMT đang được sử dụng trong nhà máy.

Tùy từng model, HMI có thể được trang bị màn hình TFT LCD, cảm ứng điện trở, bộ nhớ Flash/RAM, cổng RS-232, RS-485, Ethernet và USB. Chẳng hạn, MT8071iE1 sử dụng màn hình 7 inch độ phân giải 800 × 480, cảm ứng điện trở 4 dây, nguồn 24±20%VDC, một cổng Ethernet, một cổng USB Host và các cổng RS-232/RS-485. Vì vậy, quá trình chẩn đoán cần kiểm tra đồng thời nguồn, LCD, đèn nền, cảm ứng, bộ nhớ, CPU, cổng truyền thông và chương trình vận hành.

Các lỗi thường gặp gồm không lên nguồn, tự reset, trắng màn hình, sọc LCD, liệt hoặc loạn cảm ứng, treo logo, không nạp được project và mất kết nối PLC. Việc tháo máy hoặc thay linh kiện theo cảm tính có thể làm đứt cáp, chập mainboard, mất chương trình và kéo dài thời gian dừng máy.

II. Tổng hợp lỗi thường gặp trên HMI Weinview và cách xử lý

Trên các dự án được xây dựng bằng EasyBuilder Pro, khi HMI không nhận được phản hồi từ PLC hoặc thiết bị ngoại vi, màn hình có thể xuất hiện thông báo “Device No Response”. Một số dòng MT6000/MT8000 đời cũ hiển thị “PLC no response…”. Đây là thông báo mất truyền thông, không thể kết luận ngay cổng COM của HMI đã hỏng; cần kiểm tra đồng thời cấu hình, dây dẫn, PLC và môi trường nhiễu.

Lỗi thường gặp	Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
Không lên nguồn	Màn hình và đèn báo không sáng	Sai hoặc thiếu nguồn cấp, đứt cầu chì, chập mạch nguồn, hỏng linh kiện nguồn	Đo điện áp tại đầu cấp, kiểm tra cực tính, cầu chì và mạch nguồn bên trong
Khởi động rồi tắt hoặc tự reset	HMI vừa lên logo đã tắt, lặp lại quá trình khởi động	Nguồn sụt áp, tụ lọc suy giảm, mạch nguồn quá tải, mainboard chập tải	Thử bằng nguồn ổn định đúng thông số; đo tụ, đường nguồn và dòng tiêu thụ
Màn hình đen nhưng HMI vẫn hoạt động	Có đèn báo hoặc vẫn truyền thông nhưng không thấy hình	Hỏng đèn nền, mạch backlight, cáp LCD hoặc nguồn cấp panel	Kiểm tra đèn nền, cáp LCD, socket và điện áp cấp màn hình

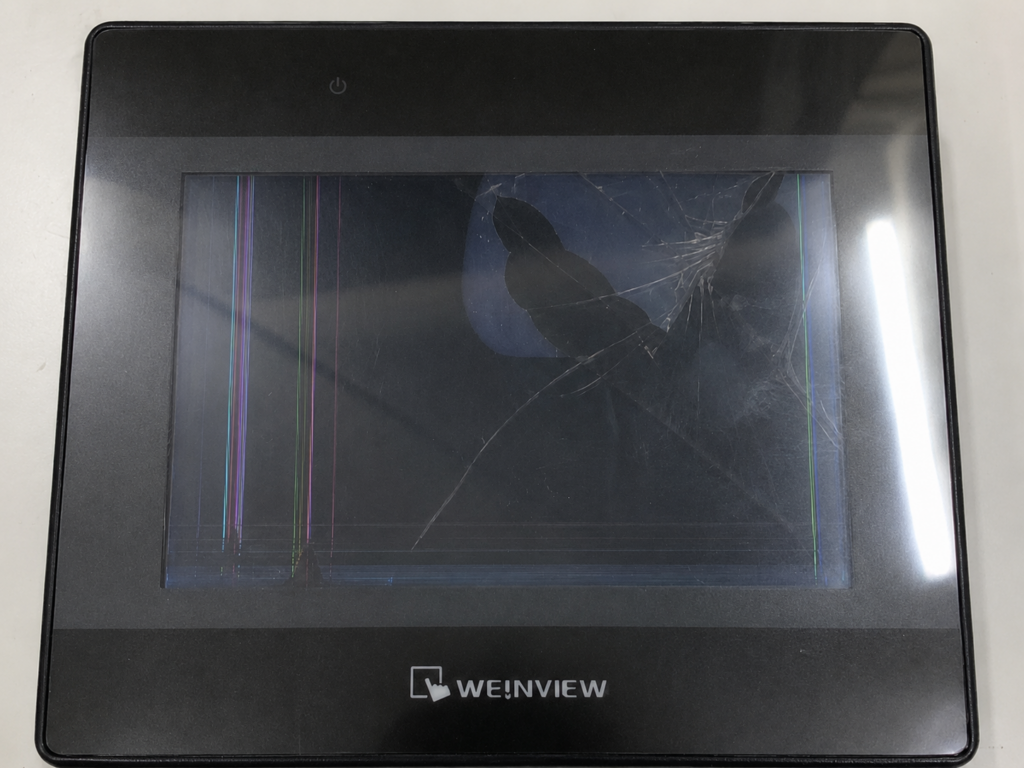

Trắng màn hình, sọc hoặc sai màu	LCD trắng, sọc ngang, sọc dọc, nhòe hoặc mất màu	Cáp LCD lỏng, panel xuống cấp, lỗi mạch điều khiển hiển thị	Vệ sinh và cố định socket; kiểm tra cáp, tín hiệu và panel LCD
Màn hình tối hoặc chớp nháy	Hình ảnh mờ, lúc sáng lúc tối	LED backlight lão hóa, nguồn đèn nền không ổn định, LCD xuống cấp	Kiểm tra mạch backlight và panel; thay linh kiện đúng thông số khi cần
Liệt hoặc lệch cảm ứng	Bấm không nhận, phải nhấn mạnh hoặc sai vị trí	Tấm cảm ứng hỏng, đứt cáp, socket oxy hóa, sai hiệu chỉnh	Vệ sinh cáp, hiệu chỉnh lại; thay cảm ứng đúng kích thước và chân cáp
Cảm ứng loạn	Tự nhảy phím, tự đổi trang, thao tác không kiểm soát	Cảm ứng bị ẩm hoặc lão hóa, nhiễu điện, tiếp địa kém, mặt máy bị ép	Kiểm tra tiếp địa, nguồn nhiễu, độ kín mặt tủ và mạch điều khiển cảm ứng
Treo logo, không vào giao diện	Dừng ở màn hình khởi động hoặc khởi động rất lâu	Project lỗi, bộ nhớ Flash suy giảm, firmware bất thường, lỗi mainboard	Ưu tiên sao lưu dữ liệu; kiểm tra bộ nhớ, firmware và chỉ nạp lại khi có file phù hợp
“Device No Response” hoặc “PLC no response…”	Giá trị không cập nhật, nút điều khiển không tác động	Sai driver, COM, baud rate, parity, station, IP hoặc port; đứt dây, nhiễu hay hỏng cổng	Đối chiếu cấu hình hai đầu, sơ đồ chân, dây cáp và trạng thái PLC; sau đó đo kiểm cổng HMI
Không upload hoặc download project	Máy tính không tìm thấy HMI, truyền project thất bại	Sai model project, sai IP, lỗi bộ nhớ, cáp hoặc cổng kết nối bị hỏng	Xác định đúng phương thức truyền mà model hỗ trợ; kiểm tra phần mềm, IP, USB lưu trữ, Ethernet và bộ nhớ

Không phải model Weinview nào cũng hỗ trợ nạp chương trình trực tiếp qua cáp USB. Một số thiết bị chỉ có USB Host để sử dụng USB lưu trữ và thực hiện download qua Ethernet. Vì vậy, cần xác định chính xác model và loại cổng trước khi kết luận thiết bị bị lỗi.

Nếu HMI vẫn gặp sự cố sau khi đã kiểm tra nguồn, dây cáp, thông số truyền thông và project, khả năng cao thiết bị đã hư hỏng phần cứng. Khách hàng nên gửi thiết bị đi kiểm tra sớm để hạn chế lỗi lan sang mainboard, bộ nhớ hoặc cổng giao tiếp.

III. Khi nào cần sửa chữa màn hình HMI Weinview?

Khách hàng nên gửi thiết bị đi kiểm tra khi lỗi xuất hiện lặp lại, gây gián đoạn thao tác hoặc không thể khắc phục bằng những bước kiểm tra bên ngoài.

Một số dấu hiệu cần sửa chữa HMI Weinview sớm gồm:

• HMI không lên nguồn, nóng bất thường hoặc tự khởi động lại.
• LCD trắng, sọc, tối, chớp nháy hoặc mất hình.
• Cảm ứng liệt, lệch điểm, tự nhảy hoặc chỉ hoạt động từng vùng.
• Treo logo, mất project, không vào được giao diện vận hành.
• Báo “Device No Response” dù cấu hình và dây truyền thông đã đúng.
• Không nhận cổng Ethernet, RS-232 hoặc RS-485.
• Không thể upload, download hoặc sao lưu project.
• Thiết bị chạy được một lúc thì treo hoặc mất kết nối PLC.

Kiểm tra sớm giúp phân biệt lỗi thuộc HMI, PLC, nguồn cấp, dây truyền thông hay cấu hình phần mềm. Nếu tiếp tục vận hành trong trạng thái chập chờn, máy có thể dừng đột ngột và làm tăng chi phí khôi phục.

IV. Rủi ro khi tự sửa chữa HMI Weinview

HMI Weinview có nhiều cáp mỏng, socket nhỏ và các đường nguồn khác nhau dành cho CPU, LCD, đèn nền, cảm ứng và cổng giao tiếp. Tự tháo thiết bị khi không có dụng cụ đo kiểm phù hợp có thể gây:

• Đứt cáp cảm ứng hoặc cáp LCD.
• Chập nguồn, cháy linh kiện và hỏng mainboard.
• Lắp sai panel hoặc cảm ứng không tương thích.
• Làm hỏng cổng COM do đấu nhầm chân RS-232 và RS-485.
• Xóa nhầm project hoặc nạp chương trình sai model màn hình.
• Làm mất dữ liệu lịch sử, công thức hoặc thông số vận hành.

Rủi ro nghiêm trọng nhất khi tự sửa chữa HMI Weinview là mất chương trình máy. Nhiều thiết bị đã sử dụng lâu năm không còn file project gốc hoặc project đã được đặt mật khẩu. Khi bộ nhớ bị xóa hay can thiệp sai, việc phục hồi giao diện, địa chỉ PLC và chức năng điều khiển có thể mất nhiều thời gian hơn sửa lỗi ban đầu.

Ngoài ra, HMI thường kết nối trực tiếp với PLC, biến tần và Servo. Đấu nhầm dây hoặc làm chập cổng truyền thông có thể ảnh hưởng đến những thiết bị khác trong tủ điện, gây dừng dây chuyền và phát sinh thiệt hại sản xuất.

V. Vì sao nên sửa chữa HMI Weinview tại Tự Động Hóa Toàn Cầu?

Tự Động Hóa Toàn Cầu tiếp nhận sửa chữa HMI Weinview theo hướng chẩn đoán đúng khối hư hỏng, ưu tiên sửa chữa ở cấp độ linh kiện để tối ưu chi phí so với thay mới toàn bộ màn hình.

Thiết bị được kiểm tra từ hiện tượng bên ngoài đến các bộ phận bên trong:

• Mạch nguồn, cầu chì, tụ lọc và các đường điện áp.
• LCD, đèn nền, cáp màn hình và tấm cảm ứng.
• Cổng RS-232, RS-485, USB và Ethernet.
• Bộ nhớ, khả năng khởi động và trạng thái mainboard.
• Khả năng truyền project và kết nối với thiết bị điều khiển.
• Tình trạng oxy hóa, bụi bẩn và ảnh hưởng của môi trường tủ điện.

Sau sửa chữa, HMI được kiểm tra lại nguồn, hiển thị, cảm ứng, truyền thông và khả năng vận hành ổn định trước khi bàn giao. Khách hàng nhận báo giá rõ ràng, phương án xử lý phù hợp và chế độ bảo hành minh bạch.

VI. Quy trình 4 bước tiếp nhận sửa chữa HMI Weinview

Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model HMI, hình ảnh tem máy, nguồn đang sử dụng, biểu hiện lỗi, thông báo trên màn hình và loại PLC đang kết nối. Kỹ thuật tiếp nhận thông tin, khoanh vùng nguyên nhân và hướng dẫn kiểm tra ban đầu.

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

GAC kiểm tra nguồn cấp, dây truyền thông, thông số COM hoặc Ethernet và khả năng kết nối phần mềm. Khi có dấu hiệu hỏng phần cứng, thiết bị được tiếp nhận để đo kiểm trực tiếp và báo giá.

Bước 3: Sửa chữa thiết bị

HMI được vệ sinh, kiểm tra mạch nguồn, LCD, cảm ứng, bộ nhớ, mainboard và các cổng giao tiếp. Linh kiện hư hỏng được sửa chữa hoặc thay đúng thông số, sau đó thiết bị được chạy thử trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

HMI Weinview sau sửa chữa được dán tem và bàn giao kèm thông tin bảo hành. Thời gian bảo hành tiêu chuẩn là 6 tháng; khách hàng có thể lựa chọn gói bảo hành dài hơn theo tình trạng thiết bị và nhu cầu sử dụng thực tế.

Nếu HMI Weinview đang gặp lỗi không lên nguồn, trắng hoặc sọc màn hình, liệt cảm ứng, cảm ứng loạn, treo logo, báo “Device No Response”, hỏng cổng COM, không nhận Ethernet hoặc không nạp được project, hãy liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và tư vấn phương án sửa chữa phù hợp.

Dịch vụ sửa chữa HMI Weinview được Tự Động Hóa Toàn Cầu tiếp nhận tại Hà Nội, TP.HCM và hỗ trợ khách hàng trên toàn quốc, giúp rút ngắn thời gian dừng máy, bảo vệ chương trình vận hành và tối ưu chi phí so với thay mới toàn bộ thiết bị.
