Sửa chữa HMI Shihlin

I. Sửa chữa màn hình HMI Shihlin – Tự Động Hóa Toàn Cầu

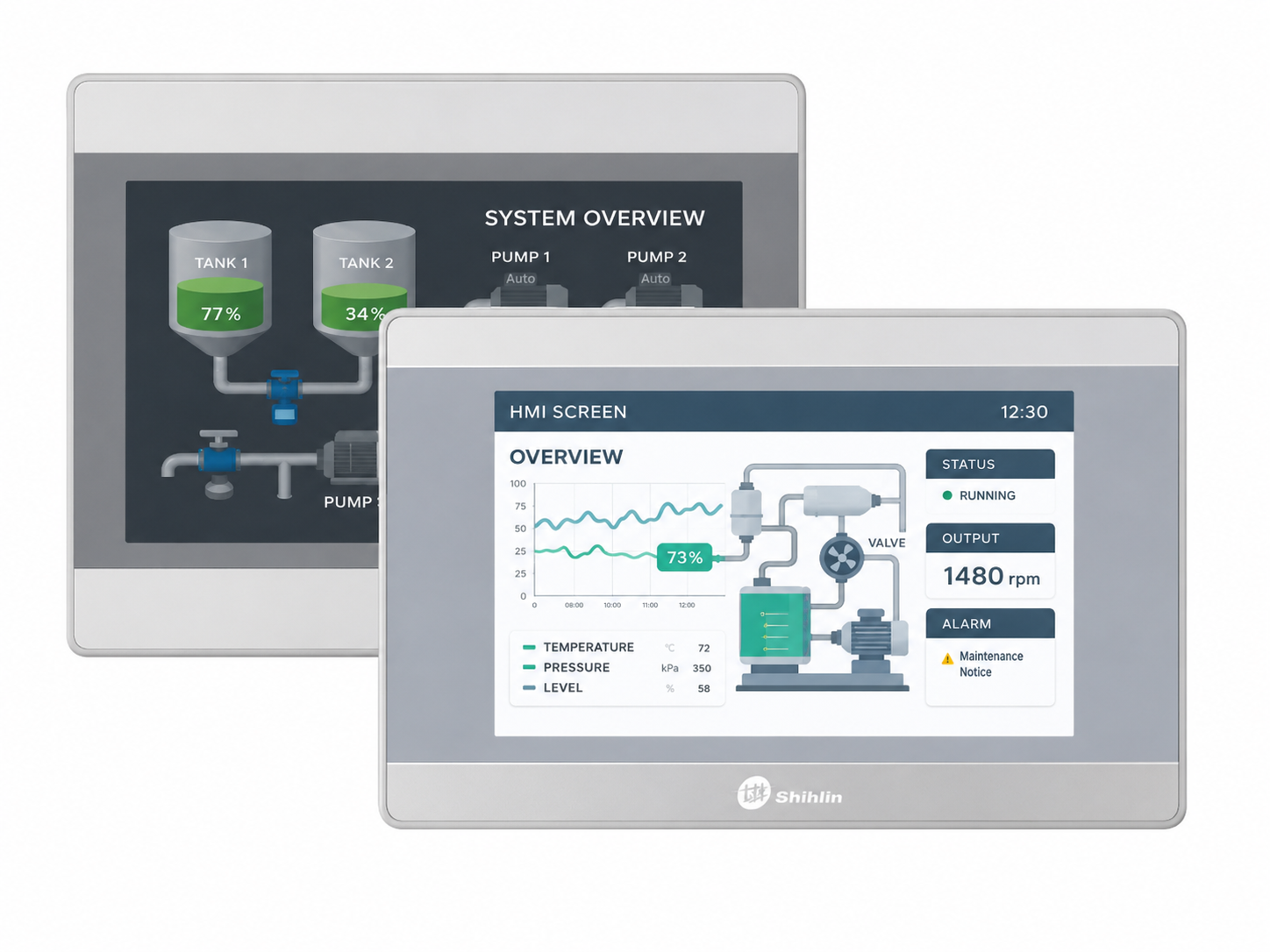

HMI Shihlin được sử dụng trong máy đóng gói, máy ép, máy dán nhãn, máy chiết rót, máy cắt, băng tải, tủ điều khiển và nhiều dây chuyền sản xuất tự động. Thiết bị đảm nhiệm hiển thị trạng thái, nhập thông số, quản lý cảnh báo và trao đổi dữ liệu với PLC, biến tần, servo hoặc các bộ điều khiển khác.

Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa HMI Shihlin thuộc HS Series như HS7043WE, HS6370W, HS6370WE, HS6400W, HS6400WE; đồng thời tiếp nhận các model EC200 đang vận hành như EC204, EC207, EC208 và EC210.

HS Series hiện có các kích thước 4,3 inch, 7 inch và 10,1 inch; sử dụng cảm ứng điện trở công nghiệp, nguồn danh định 24VDC và phần mềm cấu hình HS Vision. Tùy model, màn hình hỗ trợ RS232, RS485, RS422, USB Type-C, USB Type-A và Ethernet. Các phiên bản WE như HS6370WE và HS6400WE được trang bị cổng Ethernet để kết nối bộ điều khiển, máy chủ hoặc tải chương trình qua mạng.

Trong quá trình vận hành, HMI Shihlin có thể gặp các lỗi như không lên nguồn, tự reset, trắng màn hình, sọc LCD, đèn nền yếu, liệt hoặc loạn cảm ứng, mất kết nối PLC, hỏng cổng USB, lỗi Ethernet, treo khởi động hoặc mất giao diện vận hành.

Việc reset, thay linh kiện theo cảm tính hoặc nạp lại chương trình khi chưa sao lưu có thể khiến lỗi nặng hơn, làm mất project và kéo dài thời gian dừng máy.

II. Tổng hợp lỗi thường gặp trên HMI Shihlin và cách xử lý

Lỗi thường gặp	Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
Lỗi nguồn	Không sáng màn hình, thiết bị không phản hồi	Nguồn 24VDC yếu, sai cực, đứt linh kiện bảo vệ hoặc chập khối nguồn	Đo nguồn tại terminal, kiểm tra FG–0V–24V, linh kiện bảo vệ và mạch nguồn
Lên nguồn rồi tắt	Khởi động lại liên tục, chạy một lúc tự reset	Nguồn sụt áp, tụ lọc suy giảm hoặc mainboard bị chập tải	Thử nguồn ổn định, đo các đường áp thứ cấp, kiểm tra tụ và linh kiện chập
Màn hình trắng	Có đèn nền nhưng không hiển thị giao diện	Cáp LCD lỏng, LCD hỏng hoặc mất điện áp điều khiển panel	Kiểm tra socket, cáp LCD, nguồn panel và mạch hiển thị

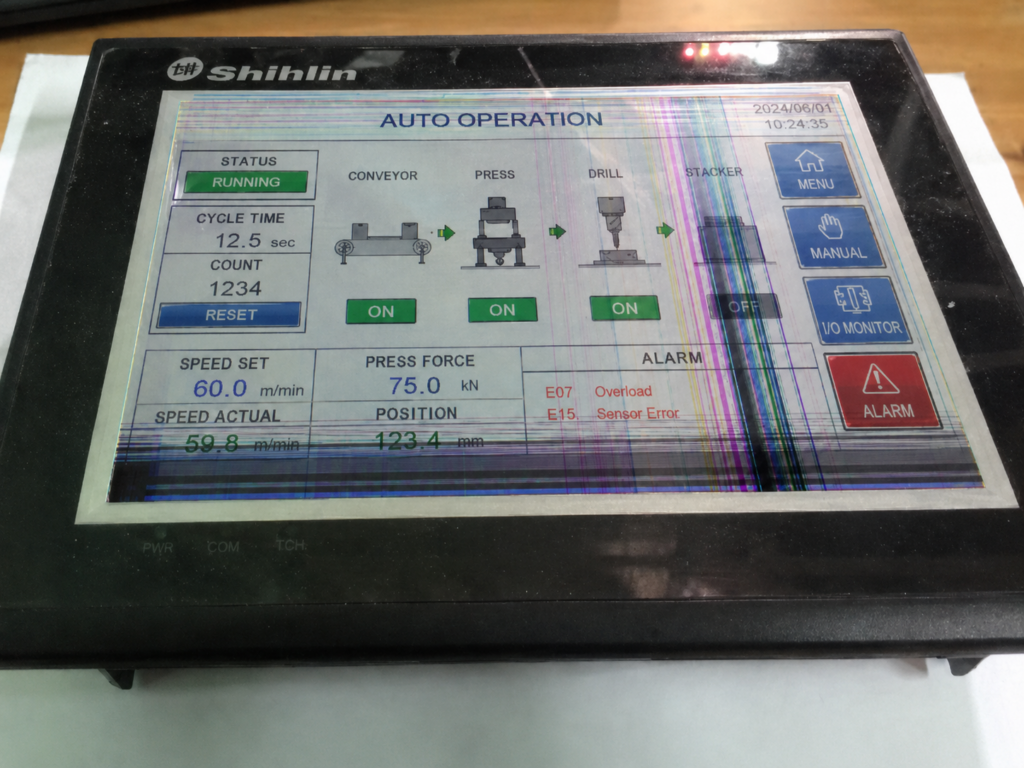

Sọc hoặc sai màu	Sọc ngang, sọc dọc, nhòe hình, mất màu	LCD xuống cấp, cáp tín hiệu lỗi hoặc socket oxy hóa	Vệ sinh socket, kiểm tra tín hiệu và thay LCD đúng mã khi cần
Màn hình tối, chớp	Hình ảnh mờ, lúc sáng lúc tối	LED backlight lão hóa, lỗi mạch đèn nền hoặc nguồn LCD	Kiểm tra backlight, mạch cấp sáng và panel LCD
Liệt hoặc lệch cảm ứng	Bấm không nhận, phải bấm lệch vị trí	Tấm cảm ứng điện trở hỏng, cáp đứt hoặc sai hiệu chuẩn	Kiểm tra cáp, hiệu chỉnh hoặc thay cảm ứng đúng kích thước
Cảm ứng loạn	Tự nhảy phím, tự thay đổi thông số	Cảm ứng ẩm, lão hóa, nhiễu điện hoặc tiếp địa kém	Kiểm tra FG, tách dây tín hiệu khỏi dây động lực, vệ sinh hoặc thay cảm ứng
Mất truyền thông PLC	Không đọc hoặc ghi dữ liệu, giá trị trên màn hình đứng	Sai chuẩn COM, sai chân cáp, baudrate, địa chỉ hoặc hỏng IC truyền thông	Đối chiếu RS232/RS485/RS422, kiểm tra A+/B-, Rx/Tx và thông số giao tiếp
Lỗi Ethernet	Không ping, không tải project hoặc mất kết nối mạng	Sai IP, subnet, cáp mạng, switch hoặc mạch RJ45 bị hỏng	Chỉ kiểm tra trên model có Ethernet; thử lại IP, cáp, switch và mạch mạng
Không nhận USB	Máy tính không nhận HMI, không tải được chương trình hoặc USB Host không đọc thiết bị	Cáp lỗi, chân cổng hỏng, phần mềm không phù hợp hoặc lỗi mạch USB	Thử cáp và máy tính khác; kiểm tra Type-C Slave, Type-A Host và mạch bảo vệ
Treo khởi động, mất project	Dừng ở màn hình khởi động, không vào giao diện vận hành	Project, firmware, Flash/eMMC hoặc mainboard bất thường	Ưu tiên sao lưu; kiểm tra bộ nhớ, firmware và nạp lại đúng project

Các lỗi phần cứng của HMI Shihlin thường được nhận biết qua hiện tượng thực tế thay vì một mã số cố định. Khi kiểm tra cần xác định chính xác model vì phiên bản W và WE không có cấu hình mạng giống nhau. Chẳng hạn, HS6370W không tích hợp Ethernet, trong khi HS6370WE có cổng RJ45 10/100M và hỗ trợ tải chương trình qua Ethernet.HS Series sử dụng nguồn danh định DC24V, dải điện áp vận hành DC9–28V. Các model 7 inch và 10,1 inch sử dụng màn hình TFT, đèn nền LED và cảm ứng điện trở bốn dây. Khi lắp đặt cần tách dây tín hiệu khỏi dây động lực, nối đất FG phù hợp và tránh môi trường ngưng tụ hơi ẩm để hạn chế nhiễu và lỗi vận hành.

Nếu đã kiểm tra nguồn cấp, dây truyền thông, thông số giao tiếp và cáp tải chương trình nhưng lỗi vẫn lặp lại, thiết bị cần được đo kiểm phần cứng sớm. Tiếp tục vận hành khi nguồn chập chờn, cảm ứng tự nhảy hoặc truyền thông mất ổn định có thể gây thao tác sai và dừng máy đột ngột.

III. Khi nào cần sửa chữa màn hình HMI Shihlin?

Khách hàng nên gửi HMI Shihlin đi kiểm tra khi xuất hiện một trong các dấu hiệu sau:

• Không lên nguồn, tự tắt hoặc reset liên tục.
• Trắng màn hình, sọc, nhòe màu, tối hoặc chớp đèn nền.
• Liệt cảm ứng, bấm lệch điểm hoặc tự nhảy lệnh.
• Không kết nối PLC qua RS232, RS485 hoặc RS422.
• Model WE không kết nối Ethernet hoặc không tải được project qua mạng.
• Máy tính không nhận cổng USB hoặc không thể nạp chương trình.
• Treo khởi động, mất giao diện, sai thời gian hệ thống hoặc chạy không ổn định.

Kiểm tra sớm giúp phân biệt lỗi nằm ở HMI Shihlin, nguồn 24VDC, cáp truyền thông, PLC hay môi trường tủ điện. Qua đó, kỹ thuật có thể xử lý đúng nguyên nhân, tránh thay nhầm linh kiện và giảm thời gian dừng dây chuyền.

IV. Rủi ro khi tự sửa chữa HMI Shihlin

HMI Shihlin gồm nhiều khối liên kết chặt chẽ như nguồn, CPU, bộ nhớ Flash hoặc eMMC, RTC, LCD, cảm ứng và cổng truyền thông. Tự tháo máy khi chưa có thiết bị chống tĩnh điện và dụng cụ đo phù hợp có thể làm đứt cáp, vỡ cảm ứng, chập mainboard hoặc hỏng cổng COM.

Rủi ro cần đặc biệt lưu ý là mất chương trình vận hành. Khi project gốc không còn được lưu trữ, việc xóa bộ nhớ, cập nhật firmware hoặc nạp nhầm file có thể khiến máy không thể hoạt động dù phần cứng đã được khắc phục.

Ngoài ra, một số thao tác sai có thể gây hư hỏng nghiêm trọng:

• Đấu nhầm chân RS485, RS422 hoặc RS232.
• Cắm hoặc rút cáp truyền thông khi HMI đang được cấp điện.
• Sử dụng nguồn sai điện áp hoặc đấu ngược cực.
• Thay pin RTC không đúng chủng loại và quy trình.
• Làm rơi vít, mạt kim loại hoặc vật dẫn điện vào mainboard.

Hướng dẫn của Shihlin cũng yêu cầu ngắt nguồn trước khi đấu dây, không sử dụng điện áp ngoài phạm vi cho phép và không tự thay pin lithium RTC khi không có chuyên môn phù hợp.

V. Vì sao nên sửa chữa HMI Shihlin tại Tự Động Hóa Toàn Cầu?

Tự Động Hóa Toàn Cầu cung cấp dịch vụ sửa chữa HMI Shihlin chuyên nghiệp, tiếp nhận toàn diện các nhóm lỗi nguồn, hiển thị, cảm ứng, truyền thông, USB, Ethernet, bộ nhớ và mainboard.

Những lợi thế nổi bật của dịch vụ:

• Đội ngũ kỹ thuật đông, có kinh nghiệm xử lý HMI, PLC, biến tần và servo.
• Chẩn đoán ở cấp độ linh kiện, xác định đúng khối hư hỏng trước khi sửa chữa.
• Ưu tiên phục hồi bo mạch nhằm tối ưu chi phí so với thay mới thiết bị.
• Giá kiểm tra và sửa chữa hợp lý, báo giá rõ ràng trước khi thực hiện.
• Trang thiết bị đo kiểm, khò hàn, nạp và kiểm tra chuyên dụng, hiện đại.
• Hỗ trợ kỹ thuật 24/7, hướng dẫn khách hàng kiểm tra từ xa trước khi gửi máy.
• Test lại nguồn, LCD, cảm ứng, cổng giao tiếp và độ ổn định trước bàn giao.
• Bảo hành tiêu chuẩn 6 tháng, có thể lựa chọn thời gian bảo hành dài hơn.

Sau sửa chữa, HMI Shihlin được chạy thử theo đúng tình trạng lỗi ban đầu. Những chức năng quan trọng như hiển thị, cảm ứng, truyền thông, USB, Ethernet và khả năng khởi động được kiểm tra lại trước khi thiết bị quay trở lại dây chuyền.

VI. Quy trình 4 bước tiếp nhận sửa chữa HMI Shihlin

Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model, hình ảnh tem máy, video tình trạng lỗi, nguồn đang sử dụng, loại PLC và cổng kết nối. Kỹ thuật Tự Động Hóa Toàn Cầu tiếp nhận và khoanh vùng nguyên nhân ban đầu.

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

Kỹ thuật hướng dẫn kiểm tra nguồn 24VDC, đấu nối, cáp truyền thông, chuẩn COM, địa chỉ IP và phần mềm tải chương trình. Khi có dấu hiệu hỏng phần cứng, thiết bị được tiếp nhận để đo kiểm trực tiếp và báo giá.

Bước 3: Sửa chữa thiết bị

HMI Shihlin được vệ sinh và kiểm tra các hạng mục:

• Mạch nguồn và linh kiện bảo vệ đầu vào.
• LCD, backlight, cáp và mạch hiển thị.
• Tấm cảm ứng, cáp cảm ứng và mạch xử lý.
• Cổng RS232, RS485, RS422, USB và Ethernet.
• Bộ nhớ Flash/eMMC, RTC và mainboard.

Sau khi sửa chữa hoặc thay linh kiện lỗi, thiết bị được chạy thử liên tục để kiểm tra độ ổn định.

Bước 4: Bàn giao và bảo hành

HMI Shihlin được test lại theo tình trạng ban đầu, dán tem bảo hành và bàn giao cho khách hàng. Chế độ bảo hành tiêu chuẩn là 6 tháng; khách hàng có thể lựa chọn gói bảo hành dài hơn tùy nhu cầu thực tế.

Khi HMI Shihlin gặp lỗi không lên nguồn, trắng hoặc sọc màn hình, tối đèn nền, liệt cảm ứng, mất kết nối PLC, lỗi USB, lỗi Ethernet, treo khởi động hoặc không nạp được chương trình, hãy liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và tư vấn phương án phù hợp.

Tự Động Hóa Toàn Cầu nhận sửa chữa HMI Shihlin tại Hà Nội, TP.HCM và hỗ trợ khách hàng trên toàn quốc. Thiết bị được kiểm tra rõ nguyên nhân, báo giá minh bạch, sửa chữa đúng lỗi và bảo hành sau bàn giao.
