Sửa chữa HMI Schneider

I. Sửa chữa HMI Schneider – Tự Động Hóa Toàn Cầu

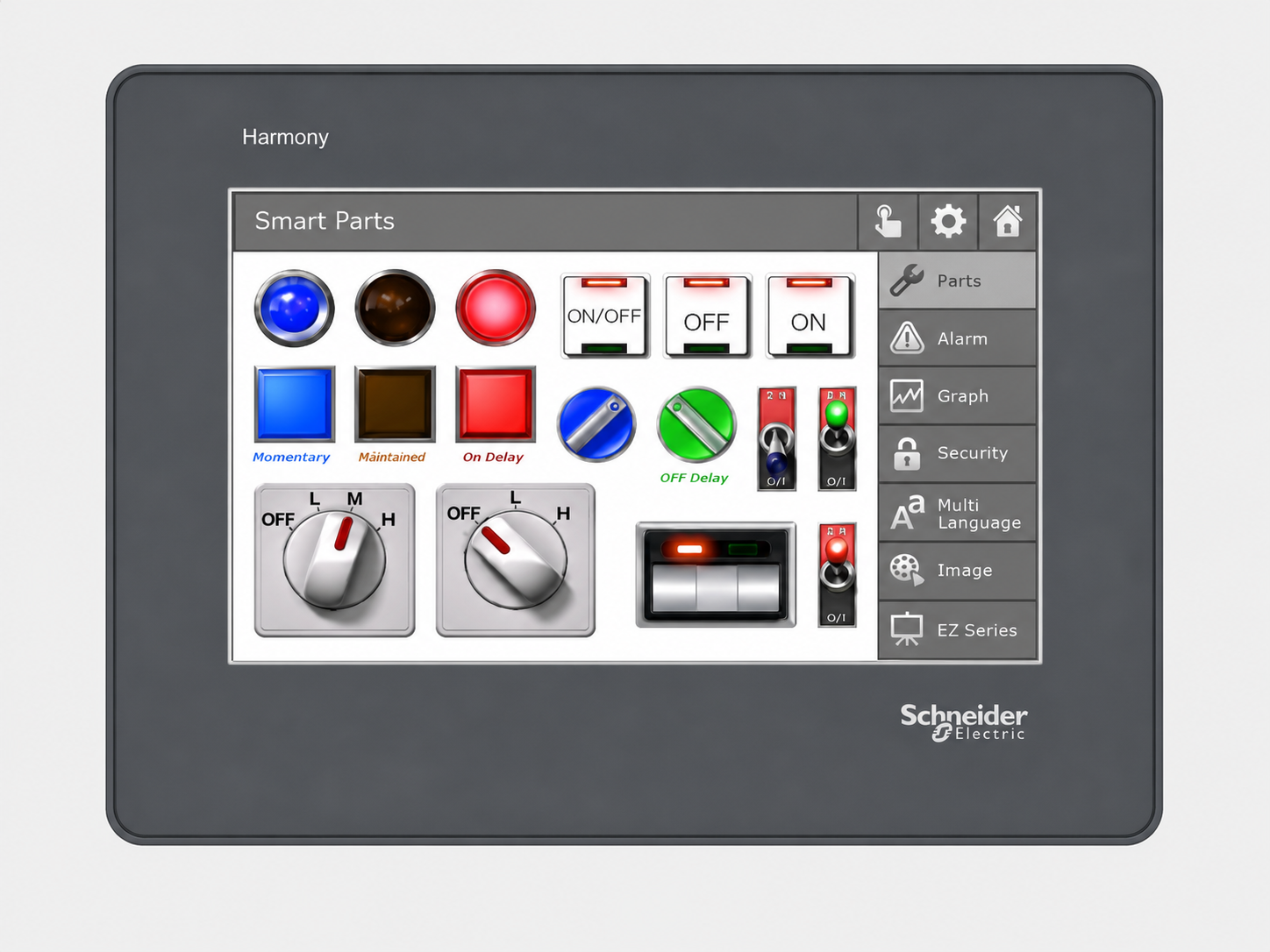

HMI Schneider được sử dụng rộng rãi trên máy đóng gói, máy ép, máy chiết rót, hệ thống xử lý nước, băng tải, tủ điều khiển, dây chuyền sản xuất và các hệ thống giám sát công nghiệp. Danh mục của Schneider Electric gồm nhiều thế hệ màn hình như Harmony ST6, STM6, GTU, GTO, STO/STU, SCU và các dòng Magelis XBT trước đây.

Tự Động Hóa Toàn Cầu nhận kiểm tra, chẩn đoán và sửa chữa nhiều model như HMIST6500; HMISTM6200, HMISTM6400; HMIG2U, HMIG3U kết hợp màn hình HMIDT; HMIGTO2300, HMIGTO3510, HMIGTO5310; HMISTU655/855; HMISCU6A5, HMISCU8A5, HMISCU6B5, HMISCU8B5 và các dòng XBT GT, XBT GK, XBT GH. Tùy thế hệ, thiết bị có thể được cấu hình bằng EcoStruxure Operator Terminal Expert, Vijeo Designer hoặc EcoStruxure Machine Expert.

Khi tiếp nhận thiết bị, kỹ thuật kiểm tra đồng thời mạch nguồn, màn hình LCD, đèn nền, tấm cảm ứng, cổng COM, Ethernet, USB, thẻ nhớ, pin sao lưu, bộ nhớ và mainboard. Các lỗi thường gặp gồm không lên nguồn, tự khởi động lại, trắng màn hình, sọc màn hình, cảm ứng lệch, mất kết nối PLC, không tải được project, treo Runtime hoặc xuất hiện thông báo hệ thống.

II. Tổng hợp lỗi thường gặp trên HMI Schneider và cách xử lý

Bảng dưới đây tập trung vào các lỗi phần cứng và một số cảnh báo đặc trưng thường gặp trên Harmony/Magelis. Cùng một hiện tượng có thể do nguồn cấp, dây kết nối, cấu hình project hoặc linh kiện bên trong thiết bị.

Lỗi/cảnh báo	Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
Lỗi nguồn	HMI không sáng, LED trạng thái không hoạt động	Sai hoặc thiếu nguồn 24 VDC, lỏng đầu nối, chập linh kiện nguồn	Đo nguồn tại đầu vào, kiểm tra cực tính, jack nguồn, cầu chì và mạch nguồn bên trong
HMI tự reset	Khởi động rồi tắt, lặp logo hoặc chạy một lúc lại khởi động	Nguồn sụt áp, tụ nguồn suy giảm, tải chập trên mainboard	Thử bằng nguồn ổn định, đo dòng tiêu thụ, kiểm tra tụ và các đường nguồn thứ cấp
Màn hình trắng hoặc sọc	Có đèn nền nhưng không có giao diện, xuất hiện sọc ngang hoặc sọc dọc	Lỏng cáp LCD, hỏng panel, lỗi nguồn LCD hoặc mạch xử lý hình ảnh	Kiểm tra cáp, socket, điện áp LCD; thay panel sau khi loại trừ lỗi main
Màn hình tối, chớp nháy	Hình mờ, sáng tối thất thường, khó quan sát	Đèn nền lão hóa, lỗi mạch backlight, LCD xuống cấp	Kiểm tra nguồn đèn nền, cáp màn hình và thay LCD đúng mã
Cảm ứng không nhận hoặc lệch điểm	Bấm không ăn, phải bấm lệch, tự nhảy thao tác	Tấm cảm ứng hỏng, cáp oxy hóa, nhiễu hoặc sai hiệu chuẩn	Kiểm tra cáp và tấm cảm ứng; thực hiện hiệu chuẩn Stylus đúng trình tự, thay cảm ứng nếu hiệu chuẩn không khắc phục được.
Hỏng cổng COM/Ethernet	Không giao tiếp PLC dù thông số và dây đã đúng	IC truyền thông, biến áp mạng, đầu RJ45/DB9 hoặc mạch bảo vệ bị hỏng	Kiểm tra dây và cấu hình trước; đo kiểm phần cứng cổng RS232/RS485/Ethernet
“No reply from PLC within specified timeout”	HMI không đọc hoặc ghi dữ liệu PLC	PLC hoặc mạng quá tải, sai kết nối, timeout hoặc tham số truyền thông chưa phù hợp	Kiểm tra tải mạng, dây kết nối, địa chỉ thiết bị, tốc độ truyền và thời gian chờ.
Error 1800 khi tải qua Ethernet	Máy tính không tìm thấy HMI đích	Sai model target, sai địa chỉ IP hoặc chưa cho phép Ethernet Download/Upload	Đối chiếu đúng model, đặt lại IP và bật quyền tải qua Ethernet trên HMI.
Không nhận USB/SD/CF hoặc báo thiếu Secondary Drive	Không tải project, không ghi log hoặc yêu cầu bộ nhớ phụ	USB hoặc thẻ lỗi, sai định dạng, khe cắm hỏng hoặc project đặt dữ liệu ở Secondary Drive nhưng chưa có thẻ	Kiểm tra thiết bị lưu trữ, định dạng phù hợp, khe cắm và cấu hình Data Locations.
“Application Has Halted” hoặc “Memory allocation failed”	Runtime dừng, màn hình xanh, ứng dụng treo	Dữ liệu SRAM lỗi, dữ liệu Runtime cũ chưa được xóa hoặc dung lượng DRAM không đủ	Sao lưu trước khi xử lý; kiểm tra project, xóa dữ liệu Runtime cũ đúng quy trình và đánh giá bộ nhớ, mainboard.

Nếu HMI Schneider vẫn lỗi sau khi đã kiểm tra nguồn, dây truyền thông, địa chỉ IP, cáp USB và cấu hình phần mềm, khả năng cao thiết bị đã hư hỏng phần cứng. Không nên nạp lại firmware, xóa Runtime hoặc thay linh kiện khi chưa có bản sao project và chưa xác định đúng nguyên nhân.

III. Khi nào cần sửa chữa màn hình HMI Schneider?

Khách hàng nên gửi thiết bị đi kiểm tra khi lỗi lặp lại sau nhiều lần khởi động hoặc khi HMI gây gián đoạn quá trình vận hành máy. Các dấu hiệu cần xử lý sớm gồm:

• Không lên nguồn, tự reset hoặc treo ở màn hình khởi động.
• Trắng màn hình, sọc, nhòe màu, tối hoặc chớp nháy.
• Cảm ứng liệt, loạn hoặc lệch điểm dù đã hiệu chuẩn.
• Mất kết nối PLC, biến tần, servo hoặc thiết bị Modbus.
• Không nhận Ethernet, USB, SD/CF hoặc không tải được project.
• Runtime dừng, báo lỗi bộ nhớ hoặc mất dữ liệu ngày giờ.

Kiểm tra sớm giúp phân biệt lỗi nằm ở HMI, PLC, nguồn 24 VDC, cáp truyền thông hay môi trường tủ điện. Tiếp tục vận hành khi thiết bị chập chờn có thể làm lỗi lan rộng, gây mất project và khiến dây chuyền dừng đột ngột.

IV. Rủi ro khi tự sửa chữa HMI Schneider

HMI Schneider gồm nhiều khối mạch liên kết chặt chẽ như nguồn, CPU, RAM/Flash, LCD, cảm ứng, cổng truyền thông và bộ nhớ ngoài. Tự tháo thiết bị khi chưa có dụng cụ phù hợp có thể làm đứt cáp màn hình, vỡ tấm cảm ứng, chập main hoặc hỏng cổng giao tiếp.

Rủi ro nghiêm trọng hơn là mất chương trình vận hành. Một số máy cũ chỉ còn project trong HMI, không có file gốc hoặc mật khẩu truy cập. Việc chọn sai target, xóa Runtime, phục hồi hệ thống hoặc nạp sai phiên bản có thể khiến giao diện không thể chạy lại. Lỗi Runtime mismatch cũng có thể xuất hiện khi phiên bản phần mềm phát triển không tương thích với Runtime trên thiết bị.

Trước khi can thiệp cần ưu tiên sao lưu project, dữ liệu công thức, alarm log và thông số mạng khi thiết bị còn cho phép truy cập.

V. Vì sao nên sửa chữa HMI Schneider tại Tự Động Hóa Toàn Cầu?

Tự Động Hóa Toàn Cầu có kinh nghiệm kiểm tra HMI, PLC, biến tần, servo và thiết bị điều khiển công nghiệp. Quy trình chẩn đoán không chỉ dựa vào biểu hiện bên ngoài mà kết hợp đo nguồn, kiểm tra tín hiệu, đánh giá bộ nhớ, cổng truyền thông và thử tải thực tế.

Các lợi thế nổi bật gồm:

• Kiểm tra đúng nguyên nhân trước khi báo phương án.
• Ưu tiên sửa chữa linh kiện để tối ưu chi phí.
• Xử lý lỗi nguồn, LCD, cảm ứng, COM, Ethernet, USB và bộ nhớ.
• Hạn chế tối đa nguy cơ mất project hoặc dữ liệu vận hành.
• Test nguồn, hiển thị, cảm ứng và truyền thông trước khi bàn giao.
• Chính sách bảo hành rõ ràng và hỗ trợ kỹ thuật sau sửa chữa.

VI. Quy trình 4 bước tiếp nhận sửa chữa HMI Schneider

Bước 1: Tiếp nhận thông tin.
Khách hàng cung cấp model, hình ảnh tem máy, hiện tượng lỗi, nguồn đang sử dụng, loại PLC kết nối và ảnh thông báo trên màn hình.

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý.
Tự Động Hóa Toàn Cầu hướng dẫn kiểm tra nguồn, dây, địa chỉ IP, cổng giao tiếp và phần mềm. Thiết bị có dấu hiệu hỏng phần cứng sẽ được tiếp nhận để đo kiểm trực tiếp và báo giá.

Bước 3: Sửa chữa thiết bị.
Kỹ thuật vệ sinh, kiểm tra mạch nguồn, LCD, cảm ứng, cổng COM/Ethernet, USB, khe thẻ, bộ nhớ và mainboard; sau đó thay thế hoặc sửa đúng linh kiện lỗi.

Bước 4: Bàn giao và bảo hành.
Thiết bị được chạy thử, kiểm tra các chức năng cần thiết, dán tem và bàn giao. Chế độ bảo hành tiêu chuẩn là 6 tháng; thời gian cụ thể được xác nhận theo hạng mục sửa chữa.

VII. Liên hệ dịch vụ sửa chữa HMI Schneider tại HCM và Hà Nội

Khi HMI Schneider gặp lỗi không lên nguồn, trắng hoặc sọc màn hình, liệt cảm ứng, mất kết nối PLC, không nhận USB/Ethernet, treo Runtime hoặc không tải được project, hãy liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và tư vấn phương án phù hợp.

Với quy trình chẩn đoán rõ ràng, sửa đúng nguyên nhân và kiểm tra thiết bị trước khi bàn giao, Tự Động Hóa Toàn Cầu là địa chỉ đáng tin cậy cho nhu cầu sửa chữa HMI Schneider tại Hà Nội, TP.HCM và trên toàn quốc.
