Sửa chữa HMI Proface

I. Sửa chữa HMI Proface – Tự Động Hóa Toàn Cầu

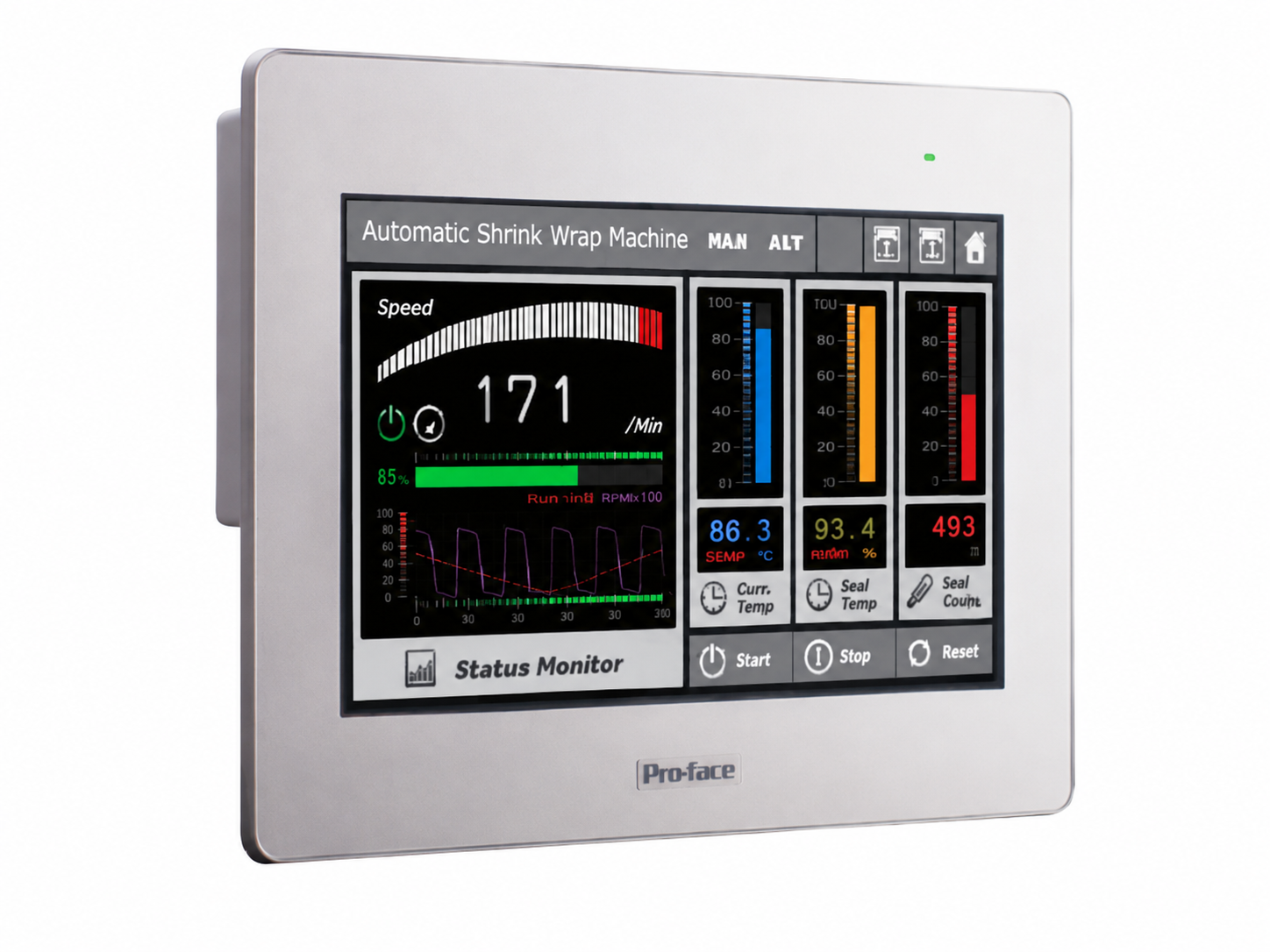

HMI Proface được sử dụng rộng rãi trên máy đóng gói, máy ép, máy in, máy dán nhãn, máy CNC, dây chuyền lắp ráp, tủ điều khiển và nhiều hệ thống tự động hóa cần giám sát dữ liệu, nhập lệnh trực tiếp tại máy.

Tự Động Hóa Toàn Cầu nhận kiểm tra, chẩn đoán và sửa chữa các thế hệ GP2000, GP3000, GP4000, SP5000, ST6000 cùng nhiều màn hình Pro-face đã ngừng sản xuất. Các model thường gặp gồm:

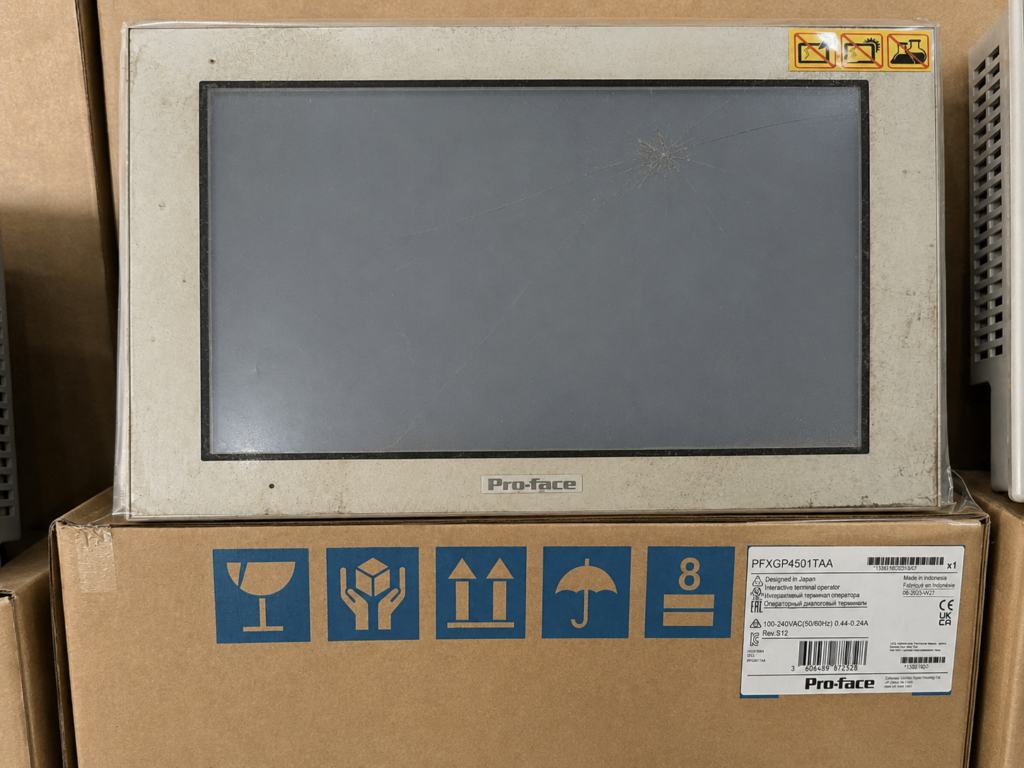

• GP4000: PFXGP4401TAD, PFXGP4501TADW, PFXGP4601TAD.
• SP5000: PFXSP5700WCD, PFXSP5800WCD.
• ST6000: PFXST6400WADE, PFXST6500WADE, PFXST6600WADE, PFXST6700WADE.

Khi tiếp nhận thiết bị, kỹ thuật kiểm tra mạch nguồn, LCD, đèn nền, cảm ứng, CPU, bộ nhớ, pin sao lưu, cổng USB, Ethernet, RS-232C, RS-422/485 và khả năng giao tiếp với PLC.

Các tình trạng thường gặp trên HMI Proface gồm:

• Không lên nguồn hoặc khởi động rồi tự tắt.
• Màn hình trắng, sọc ngang, sọc dọc, hiển thị sai màu.
• Đèn nền tối, chớp nháy hoặc mất hoàn toàn hình ảnh.
• Cảm ứng không nhận, lệch điểm hoặc tự nhảy lệnh.
• Treo khi khởi động, không vào Runtime hoặc tự reset.
• Báo lỗi phần cứng, lỗi pin và lỗi bộ nhớ.
• Không giao tiếp với PLC qua Ethernet hoặc cổng serial.
• Máy tính không nhận HMI, không upload hoặc download được chương trình.

II. Tổng hợp lỗi thường gặp trên HMI Proface và cách xử lý

Cùng một hiện tượng có thể xuất phát từ nguồn cấp, project, PLC, dây truyền thông hoặc linh kiện bên trong màn hình. Vì vậy, cần đối chiếu đồng thời dấu hiệu thực tế, đèn trạng thái và mã báo trên HMI Proface trước khi tiến hành tháo thiết bị.

Lỗi hoặc mã báo	Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
Lỗi nguồn	Không sáng màn hình, không có đèn trạng thái	Mất nguồn 24 VDC, đấu sai cực, đầu nối lỏng, hỏng linh kiện nguồn hoặc mainboard chập tải	Đo điện áp ngay tại đầu vào HMI; kiểm tra dây, đầu nối, mạch bảo vệ, khối nguồn và tải trên main
Khởi động rồi tự reset	Hiện logo rồi tắt, khởi động lặp lại hoặc chạy một lúc bị reset	Nguồn sụt áp, tụ lọc suy giảm, bộ nhớ lỗi, project hỏng hoặc main bị chập	Thử bằng nguồn ổn định đúng định mức; sao lưu project trước khi kiểm tra mạch nguồn, bộ nhớ và mainboard
Màn hình trắng hoặc sọc	LCD trắng, sọc ngang/dọc, sai màu hoặc mất một phần hình ảnh	Cáp LCD lỏng, socket oxy hóa, panel LCD hoặc mạch hiển thị hỏng	Chạy Check Display Pattern trong Offline Mode; nếu sọc giữ nguyên vị trí cần kiểm tra cáp, socket, nguồn LCD và panel
Màn hình tối, mất đèn nền	Vẫn vận hành nhưng không nhìn thấy hình ảnh; một số đời có LED trạng thái màu cam	Điện áp nguồn thấp, backlight suy giảm hoặc mạch cấp đèn nền hỏng	Kiểm tra nguồn vào, độ sáng, LED backlight và mạch điều khiển đèn nền
Lỗi cảm ứng	Không bấm được, bấm lệch, tự nhảy phím hoặc phản hồi sai vùng	Tấm cảm ứng xuống cấp, đứt cáp, bề mặt ẩm, sai hiệu chuẩn hoặc lỗi mạch touch	Vệ sinh bề mặt, chạy Check Touch Panel và calibration; kiểm tra cáp, tấm cảm ứng và mạch xử lý
RAAA052 – Hardware problem (XXXX)	Màn hình báo lỗi phần cứng; XXXX thể hiện khu vực phát hiện lỗi	Cổng giao tiếp hoặc khối phần cứng bên trong bị lỗi, chẳng hạn khu vực LAN	Ngắt thiết bị khỏi hệ thống và kiểm tra đúng khối được chỉ báo; không tiếp tục vận hành kéo dài
RAAA053/054/055	Báo pin backup yếu, dữ liệu sao lưu bị xóa hoặc đồng hồ bị khởi tạo lại	Pin backup hết năng lượng, SRAM và dữ liệu thời gian không còn được duy trì	Sao lưu dữ liệu, kiểm tra hoặc thay pin đúng chủng loại, đặt lại đồng hồ và kiểm tra vùng dữ liệu lưu giữ
RAAA060/061/062	Không lưu, không đọc hoặc không sử dụng được dữ liệu backup	Dữ liệu bị hỏng, mất điện khi lưu, bộ nhớ đạt giới hạn ghi hoặc phần cứng bộ nhớ lỗi	Thực hiện backup lại; nếu lỗi tiếp tục xuất hiện cần kiểm tra bộ nhớ, nguồn và mainboard
RHAA065–RHAA066	Không giao tiếp Ethernet, PLC không phản hồi qua mạng LAN	Sai địa chỉ IP, thông số giao tiếp không đúng, cáp hoặc switch lỗi, thiết bị đích không phản hồi	Kiểm tra PING, IP, subnet, driver PLC, cáp mạng, switch và cổng Ethernet
RHAA067–RHAA070	Mất giao tiếp RS-232C, RS-422 hoặc RS-485; có thể báo cáp bị ngắt hay PLC mất nguồn	Sai baud rate, parity, station, sơ đồ chân cáp; PLC tắt nguồn hoặc cổng COM hỏng	Đối chiếu thông số hai phía, kiểm tra dây theo đúng sơ đồ và thử bằng thiết bị chuẩn để xác định lỗi phần cứng

Các chức năng Check Display Pattern, Check Touch Panel và Offline Mode giúp phân biệt lỗi project với lỗi LCD, cảm ứng hoặc phần cứng bên trong màn hình.

Nhóm mã RAAA052–RAAA062 liên quan đến phần cứng, pin backup và dữ liệu lưu giữ; RHAA065–RHAA070 thường xuất hiện khi giao tiếp Ethernet hoặc RS-232C/RS-422/RS-485 gặp sự cố.

Không nên khởi tạo bộ nhớ hoặc ép nạp lại project khi chưa có bản sao lưu. Việc khởi tạo user memory có thể xóa dữ liệu người dùng, alarm, recipe và các thông tin vận hành đang được lưu trên HMI Proface.

III. Khi nào cần sửa chữa màn hình HMI Proface?

Khách hàng nên gửi HMI Proface đi kiểm tra khi lỗi xuất hiện lặp lại hoặc không được khắc phục sau khi đã kiểm tra nguồn cấp, dây cáp và cấu hình giao tiếp.

Những dấu hiệu cần xử lý sớm gồm:

• Không lên nguồn, khởi động chập chờn hoặc tự reset.
• LCD trắng, sọc cố định, mất màu, tối hoặc chớp nháy.
• Cảm ứng liệt, lệch điểm hoặc tự tác động dù không chạm.
• Treo logo, không vào Runtime hoặc không vào được Offline Mode.
• Xuất hiện RAAA052, RAAA053–055 hoặc RAAA060–062.
• Mất kết nối PLC, báo RHAA065–066 hoặc RHAA067–070.
• Máy tính không nhận HMI qua USB hoặc Ethernet.
• Không upload, download hoặc sao lưu được project.

Kiểm tra sớm giúp xác định lỗi nằm ở HMI, PLC, nguồn cấp hay đường truyền, đồng thời giảm nguy cơ mất project và dừng máy kéo dài.

IV. Rủi ro khi tự sửa chữa HMI Proface

HMI Proface có nhiều cáp mỏng, socket nhỏ, IC nhớ và khối nguồn nhạy cảm. Việc tự tháo mở hoặc thay linh kiện khi chưa xác định đúng nguyên nhân có thể gây đứt cáp cảm ứng, chập mainboard, hỏng LCD và khiến lỗi ban đầu trở nên nghiêm trọng hơn.

Rủi ro lớn nhất là mất dữ liệu vận hành. Khi khởi tạo user memory, nạp nhầm project hoặc xử lý pin backup không đúng quy trình, dữ liệu chưa được sao lưu có thể bị xóa. Với máy cũ không còn file gốc, việc khôi phục giao diện, địa chỉ PLC, alarm, recipe và các lệnh vận hành sẽ rất khó khăn.

Ngoài ra, đấu sai chân RS-232C, RS-422/485 hoặc cấp sai điện áp có thể làm hỏng cổng giao tiếp của cả HMI và thiết bị kết nối. Trước khi sửa chữa, thiết bị cần được tháo khỏi máy, sao lưu dữ liệu và kiểm tra bằng nguồn cùng bộ cáp thử phù hợp.

V. Vì sao nên sửa chữa HMI Proface tại Tự Động Hóa Toàn Cầu?

Tự Động Hóa Toàn Cầu có khả năng kiểm tra đồng bộ HMI, PLC, biến tần, servo và mạng truyền thông công nghiệp. Nhờ đó, kỹ thuật có thể xác định lỗi thực sự nằm ở màn hình, project, cáp kết nối hay thiết bị điều khiển phía dưới.

Các hạng mục được kiểm tra gồm:

• Mạch nguồn, linh kiện bảo vệ và tình trạng chập tải.
• LCD, backlight, cáp tín hiệu, cảm ứng và mạch touch.
• CPU, Flash, SRAM, pin backup và dữ liệu project.
• USB, Ethernet, RS-232C, RS-422/485 và đầu nối.
• Khả năng khởi động, vận hành Runtime và giao tiếp PLC.

Tự Động Hóa Toàn Cầu ưu tiên sửa chữa ở cấp linh kiện khi phương án này bảo đảm độ ổn định và tối ưu chi phí. Những lỗi như hỏng nguồn, LCD, cảm ứng, cổng COM, Ethernet, USB, bộ nhớ hoặc pin backup đều được kiểm tra kỹ trước khi đưa ra phương án xử lý.

Sau sửa chữa, HMI Proface được kiểm tra lại nguồn, hiển thị, cảm ứng, truyền thông và khả năng vận hành ổn định trước khi bàn giao.

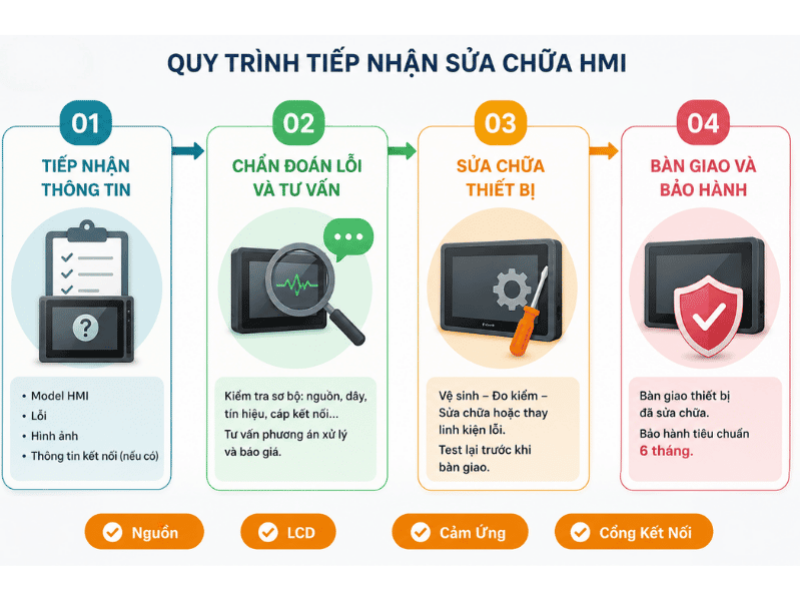

VI. Quy trình 4 bước tiếp nhận sửa chữa HMI Proface

Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model đầy đủ trên tem, hình ảnh lỗi, mã báo, điện áp cấp, PLC đang kết nối và tình trạng file project. Kỹ thuật tiếp nhận thông tin và khoanh vùng nguyên nhân ban đầu.

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

Thiết bị được kiểm tra nguồn, đèn trạng thái, Offline Mode, LCD, cảm ứng và các cổng giao tiếp. Dữ liệu được sao lưu trước khi thực hiện thao tác có nguy cơ ảnh hưởng đến bộ nhớ.

Bước 3: Sửa chữa thiết bị

Kỹ thuật tiến hành xử lý mạch nguồn, LCD, backlight, touch panel, bộ nhớ, pin backup, USB, Ethernet hoặc cổng serial theo đúng lỗi đã xác định. Sau đó, HMI được giữ nguyên hoặc nạp lại project theo tình trạng thực tế.

Bước 4: Bàn giao và bảo hành

HMI Proface được test lại các chức năng vận hành, dán tem và bàn giao cho khách hàng. Chế độ bảo hành tiêu chuẩn là 6 tháng; thời hạn có thể điều chỉnh theo hạng mục sửa chữa và nhu cầu thực tế.

VII. Liên hệ dịch vụ sửa chữa HMI Proface tại HCM và Hà Nội

Khi HMI Proface gặp lỗi không lên nguồn, màn hình trắng hoặc sọc, liệt cảm ứng, báo lỗi phần cứng, mất dữ liệu backup, không kết nối PLC hay không truyền được chương trình, hãy liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và tư vấn phương án phù hợp.

Với quy trình chẩn đoán rõ ràng, ưu tiên bảo toàn project và kiểm tra đầy đủ trước khi bàn giao, Tự Động Hóa Toàn Cầu tiếp nhận sửa chữa HMI Proface tại Hà Nội, TP.HCM và hỗ trợ khách hàng trên toàn quốc.
