I. Giới thiệu dịch vụ sửa chữa HMI MCGS

HMI MCGS (phổ biến với các dòng TPC của hãng Kunlun Tongtai) được sử dụng rộng rãi trong máy đóng gói, dây chuyền tự động, hệ thống xử lý vật liệu, tủ điều khiển và trạm bơm, đặc biệt xuất hiện nhiều trên các máy móc công nghiệp nhập khẩu từ Trung Quốc. Mặc dù có độ ổn định khá cao và giá thành tối ưu, HMI vẫn có thể phát sinh lỗi sau thời gian dài vận hành trong môi trường nóng, ẩm, nhiều bụi hoặc khi nguồn điện không ổn định.

Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa HMI MCGS thuộc nhiều thế hệ khác nhau, thường được lập trình bằng phần mềm MCGS Embedded hoặc MCGS Pro, trong đó có:

• Dòng TPC 7 inch: Các model phổ biến như TPC7062 (TPC7062Ti, TPC7062KX, TPC7062TX, TPC7062TD, TPC7062K), TPC7022 (TPC7022EW, TPC7022Et), TPC7032.

• Dòng TPC 10 inch: Các model thông dụng như TPC1061 (TPC1061Ti, TPC1061TX), TPC1062, TPC1052.

• Dòng TPC 12 inch và 15 inch: Các model kích thước lớn như TPC1262, TPC1561.

• Các dòng MCGS IoT, màn hình cảm ứng điện dung thế hệ mới và các model MCGS đời trước vẫn đang vận hành trong các hệ thống máy.

Khi tiếp nhận thiết bị, kỹ thuật tập trung kiểm tra các khối liên quan đến nguồn, LCD, đèn nền (backlight), cảm ứng, bộ nhớ, mainboard, cổng USB, khe cắm thẻ nhớ, cổng truyền thông serial và Ethernet. Những hiện tượng cần kiểm tra sớm gồm HMI MCGS không lên nguồn, treo logo lúc khởi động, màn hình trắng/đen hoặc sọc màn hình, cảm ứng lệch điểm hoặc liệt hoàn toàn, tự động reset, mất kết nối với PLC (báo lỗi truyền thông) hoặc không tải được chương trình vận hành (project).

Việc chẩn đoán cần phân biệt rõ lỗi nằm ở bản thân HMI hay đến từ các yếu tố bên ngoài như nguồn 24 VDC, cáp mạng, switch, cấu hình địa chỉ IP, cáp kết nối serial, phần cứng PLC hoặc lỗi project vận hành. Xác định đúng nguyên nhân ngay từ đầu giúp hạn chế thời gian dừng máy và tránh thay thế linh kiện không cần thiết.

II. Các lỗi thường gặp trên HMI MCGS và cách xử lý

Dưới đây là những lỗi thường gặp trong quá trình sử dụng và sửa chữa HMI MCGS. Cùng một hiện tượng có thể xuất phát từ nhiều nguyên nhân khác nhau như nguồn cấp, dây truyền thông, PLC, phần mềm hoặc linh kiện bên trong màn hình.

Lỗi thường gặp	Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
Lỗi nguồn	HMI không sáng màn hình, không có dấu hiệu khởi động	Nguồn cấp sai, ngược cực, sụt áp hoặc hỏng mạch nguồn	Đo nguồn đầu vào, kiểm tra dây nguồn, cực tính và mạch nguồn bên trong
HMI tự khởi động lại	Thiết bị vừa lên logo đã tắt hoặc reset liên tục	Nguồn yếu, tụ lọc suy giảm, chập tải hoặc lỗi bộ nhớ	Thử nguồn ổn định, kiểm tra tụ nguồn, các đường điện áp và linh kiện chập

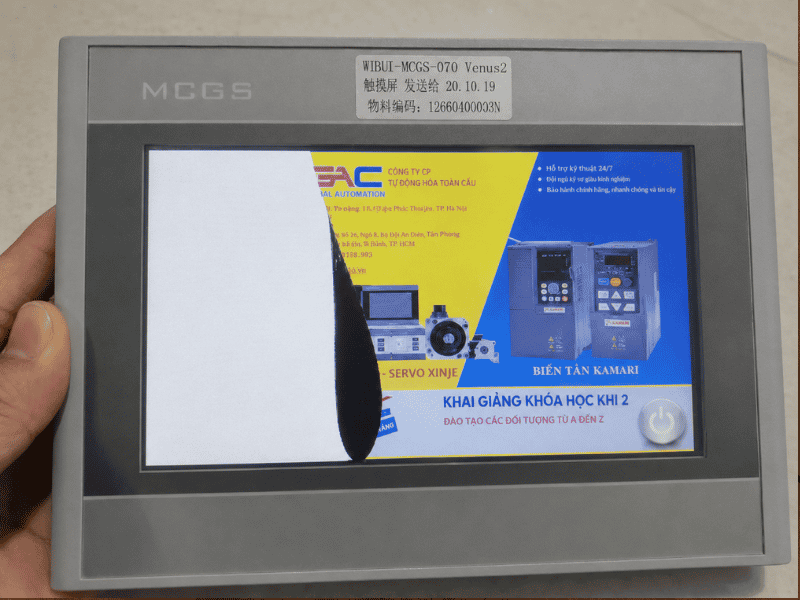

Màn hình trắng hoặc đen	HMI có nguồn nhưng không hiển thị giao diện	Lỏng cáp LCD, mất nguồn panel, hỏng LCD hoặc mạch hiển thị	Kiểm tra cáp, socket, nguồn LCD và panel màn hình
Màn hình sọc	Xuất hiện sọc ngang, sọc dọc, nhòe hoặc sai màu	LCD xuống cấp, cáp tín hiệu lỗi hoặc socket tiếp xúc kém	Vệ sinh socket, kiểm tra cáp LCD và mạch điều khiển hiển thị
Màn hình tối, chớp nháy	Hình ảnh mờ, lúc sáng lúc tối	Đèn nền yếu, lỗi mạch backlight hoặc LCD lão hóa	Kiểm tra nguồn đèn nền, mạch backlight và thay LCD nếu cần
Lỗi cảm ứng	Bấm không nhận, lệch điểm hoặc sai vị trí	Hỏng tấm cảm ứng, đứt cáp, mất hiệu chuẩn hoặc oxy hóa chân cắm	Kiểm tra cáp, hiệu chỉnh lại cảm ứng hoặc thay tấm cảm ứng
Cảm ứng loạn	HMI tự nhảy phím, thao tác không chính xác	Cảm ứng xuống cấp, bị ẩm, nhiễu điện hoặc tiếp địa kém	Vệ sinh màn hình, kiểm tra tiếp địa, tấm cảm ứng và mạch điều khiển
Treo khi khởi động	Dừng tại logo hoặc không vào giao diện vận hành	Lỗi chương trình, bộ nhớ, hệ điều hành hoặc mainboard	Kiểm tra khả năng kết nối, bộ nhớ và nạp lại chương trình phù hợp
Mất kết nối PLC	HMI không đọc hoặc ghi dữ liệu, giá trị không cập nhật	Sai thông số, sai cáp hoặc hỏng cổng RS232/RS485/RS422	Kiểm tra baudrate, địa chỉ, sơ đồ chân cáp và IC truyền thông
Lỗi Ethernet	Không kết nối được PLC hoặc máy tính qua mạng	Sai địa chỉ IP, lỗi dây mạng, switch hoặc cổng RJ45	Xác nhận model có Ethernet, kiểm tra IP, subnet, dây mạng và cổng LAN
Không nạp được chương trình	Máy tính không nhận HMI hoặc quá trình download bị lỗi	Sai phần mềm, lỗi driver, cáp USB, cổng kết nối hoặc bộ nhớ	Kiểm tra phần mềm, driver, cáp, cổng USB/Ethernet và bộ nhớ
Sai ngày giờ	Thời gian bị mất hoặc trở về giá trị cũ sau khi tắt nguồn	Pin RTC yếu, hết pin hoặc lỗi mạch thời gian thực	Kiểm tra pin RTC, thay pin đúng loại và kiểm tra mạch thời gian

Nếu HMI MCGS vẫn hoạt động bất thường sau khi đã kiểm tra nguồn, cáp kết nối, thông số truyền thông và phần mềm, khả năng cao thiết bị đã hư hỏng phần cứng bên trong.

Khi HMI có biểu hiện nóng bất thường, có mùi khét, liên tục tự khởi động lại hoặc màn hình chớp nháy mạnh, nên ngừng cấp nguồn và gửi thiết bị đi kiểm tra để tránh lỗi lan sang mainboard.

III. Rủi ro khi tự sửa HMI MCGS

HMI MCGS được cấu tạo từ nhiều khối linh kiện quan trọng như mạch nguồn, CPU, bộ nhớ, màn hình LCD, cảm ứng và cổng truyền thông. Nếu tự tháo thiết bị khi chưa có dụng cụ và kinh nghiệm phù hợp, người dùng có thể làm đứt cáp, gãy khóa socket, chập mainboard hoặc hỏng panel màn hình.

Rủi ro lớn nhất khi tự xử lý HMI là mất chương trình vận hành. Khả năng tải chương trình từ HMI về máy tính còn phụ thuộc vào cấu hình bảo vệ và tùy chọn được thiết lập khi nạp project trước đó. Nếu không còn file gốc, việc khôi phục giao diện vận hành có thể mất nhiều thời gian và chi phí.

Người dùng cũng không nên tự ý cập nhật firmware, thay đổi hệ điều hành hoặc nạp chương trình của model khác. Mỗi dòng HMI MCGS có cấu hình phần cứng, độ phân giải và môi trường phần mềm riêng. Nạp sai có thể khiến thiết bị treo khởi động hoặc mất chức năng truyền thông.

Ngoài ra, việc đấu nhầm chân RS232, RS485, cấp điện áp vào chân tín hiệu hoặc đảo cực nguồn có thể làm hỏng IC truyền thông và ảnh hưởng đến PLC đang kết nối.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu?

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa HMI chuyên sâu, hướng đến mục tiêu xác định đúng nguyên nhân hư hỏng, hạn chế thời gian dừng máy và tối ưu chi phí cho khách hàng.

* Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ hai miền

Tự Động Hóa Toàn Cầu có đội ngũ 15 kỹ thuật viên tại Hà Nội và TP.HCM, hỗ trợ kiểm tra và sửa chữa nhiều dòng HMI công nghiệp của Allen MCGS, Mitsubishi, Siemens, Pro-face, Omron, Delta, Weintek, Xinje và nhiều thương hiệu khác.

Với hơn 10 năm kinh nghiệm cùng đội ngũ kỹ sư được đào tạo bài bản từ các trường kỹ thuật như Đại học Bách Khoa, Đại học Công nghiệp…, kỹ thuật viên có thể kiểm tra từ mạch nguồn, LCD, cảm ứng, mainboard, bộ nhớ đến các cổng truyền thông, từ đó xác định nguyên nhân và đề xuất phương án sửa chữa phù hợp.

* Hạn chế làm mất tham số cài đặt

Đối với HMI, project và dữ liệu vận hành là phần rất quan trọng. Quá trình kiểm tra và sửa chữa được thực hiện cẩn thận, ưu tiên sao lưu và bảo toàn chương trình khi tình trạng bộ nhớ, mainboard và thiết bị còn cho phép.

Kỹ thuật hạn chế reset bộ nhớ hoặc can thiệp firmware khi chưa xác định rõ nguyên nhân. Việc giữ lại project giúp HMI sau sửa chữa có thể nhanh chóng lắp lại vào hệ thống, giảm thời gian nạp lại chương trình và cấu hình thiết bị.

* Kho linh kiện phục vụ sửa chữa lớn

Tự Động Hóa Toàn Cầu duy trì kho linh kiện và thiết bị tự động hóa tại Hà Nội, giúp chủ động hơn khi kiểm tra và thay thế các hạng mục thường gặp trên HMI như mạch nguồn, LCD, backlight, cảm ứng, keypad, IC nguồn, socket và linh kiện bo mạch.

Linh kiện được kiểm tra trước khi lắp đặt nhằm bảo đảm đúng thông số và phù hợp với tình trạng thực tế của thiết bị.

* Kiểm tra thiết bị trước khi bàn giao

Sau khi hoàn thành sửa chữa, HMI được kiểm tra lại các chức năng quan trọng như khả năng khởi động, hiển thị LCD, backlight, độ chính xác của cảm ứng, keypad, USB, thẻ nhớ và các cổng truyền thông.

Tùy từng dòng thiết bị, kỹ thuật viên có thể kiểm tra thêm khả năng chạy Runtime, giao tiếp với PLC qua Ethernet, RS232/RS485 hoặc các chuẩn truyền thông phù hợp trước khi bàn giao cho khách hàng.

* Hỗ trợ khách hàng toàn quốc

Với điểm tiếp nhận tại Hà Nội và TP.HCM, Tự Động Hóa Toàn Cầu hỗ trợ khách hàng từ nhiều tỉnh thành gửi HMI về kiểm tra và sửa chữa.

Khách hàng ở xa có thể cung cấp trước hình ảnh tem thiết bị, model, video hiện tượng lỗi hoặc mã lỗi để kỹ thuật bước đầu khoanh vùng tình trạng và tư vấn phương án gửi thiết bị phù hợp.

* Thường xuyên cập nhật công nghệ công nghiệp mới

Đội ngũ Tự Động Hóa Toàn Cầu thường xuyên tham gia các triển lãm và hoạt động chuyên ngành nhằm cập nhật thêm các dòng HMI, công nghệ truyền thông và giải pháp điều khiển mới.

Mỗi năm, Tự Động Hóa Toàn Cầu tham gia khoảng 2–3 triển lãm công nghiệp, qua đó tiếp cận thêm sản phẩm và công nghệ mới phục vụ công tác kỹ thuật, sửa chữa và tư vấn hệ thống tự động hóa.

V. Quy trình tiếp nhận sửa chữa HMI MCGS

Bước 1: Tiếp nhận thông tin.

Khách hàng cung cấp model, hình ảnh tem sản phẩm và hiện tượng lỗi đang gặp phải. Nếu HMI hiển thị mã Fatal hoặc trạng thái LED bất thường, nên gửi kèm hình ảnh để kỹ thuật bước đầu khoanh vùng.

Bước 2: Chuẩn đoán lỗi và tư vấn phương án xử lý.

Kỹ thuật hướng dẫn kiểm tra những yếu tố bên ngoài như nguồn, cáp hoặc kết nối hệ thống. Nếu thiết bị có dấu hiệu lỗi phần cứng, HMI được tiếp nhận để kiểm tra trực tiếp và báo phương án xử lý.

Bước 3: Sửa chữa và kiểm tra

Thiết bị được vệ sinh, chẩn đoán và sửa hoặc thay linh kiện theo tình trạng thực tế. Project được ưu tiên sao lưu khi có thể trước khi can thiệp những phần có nguy cơ ảnh hưởng đến dữ liệu.

Sau sửa chữa, kỹ thuật kiểm tra các chức năng liên quan và chạy thử để đánh giá độ ổn định của thiết bị.

Bước 4: Bàn giao và bảo hành

HMI được kiểm tra lần cuối, dán tem và bàn giao cho khách hàng. Thời gian bảo hành tiêu chuẩn là 6 tháng, phạm vi bảo hành được xác định theo hạng mục sửa chữa và linh kiện đã thay thế.

Nếu HMI MCGS đang không lên nguồn, treo logo, báo lỗi truyền thông (Communication Error), tối màn hình, sọc màn hình, liệt cảm ứng, tự reset, mất kết nối cổng COM/Ethernet hoặc không tải được chương trình vận hành, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra và tư vấn phương án phù hợp.

Tự Động Hóa Toàn Cầu nhận sửa chữa HMI MCGS tại Hà Nội, TP.HCM và hỗ trợ khách hàng trên toàn quốc. Thiết bị được kiểm tra nguyên nhân, báo phương án và chi phí trước khi sửa, kiểm tra lại trước bàn giao và áp dụng chính sách bảo hành rõ ràng.
