I. Giới thiệu dịch vụ sửa chữa HMI LS

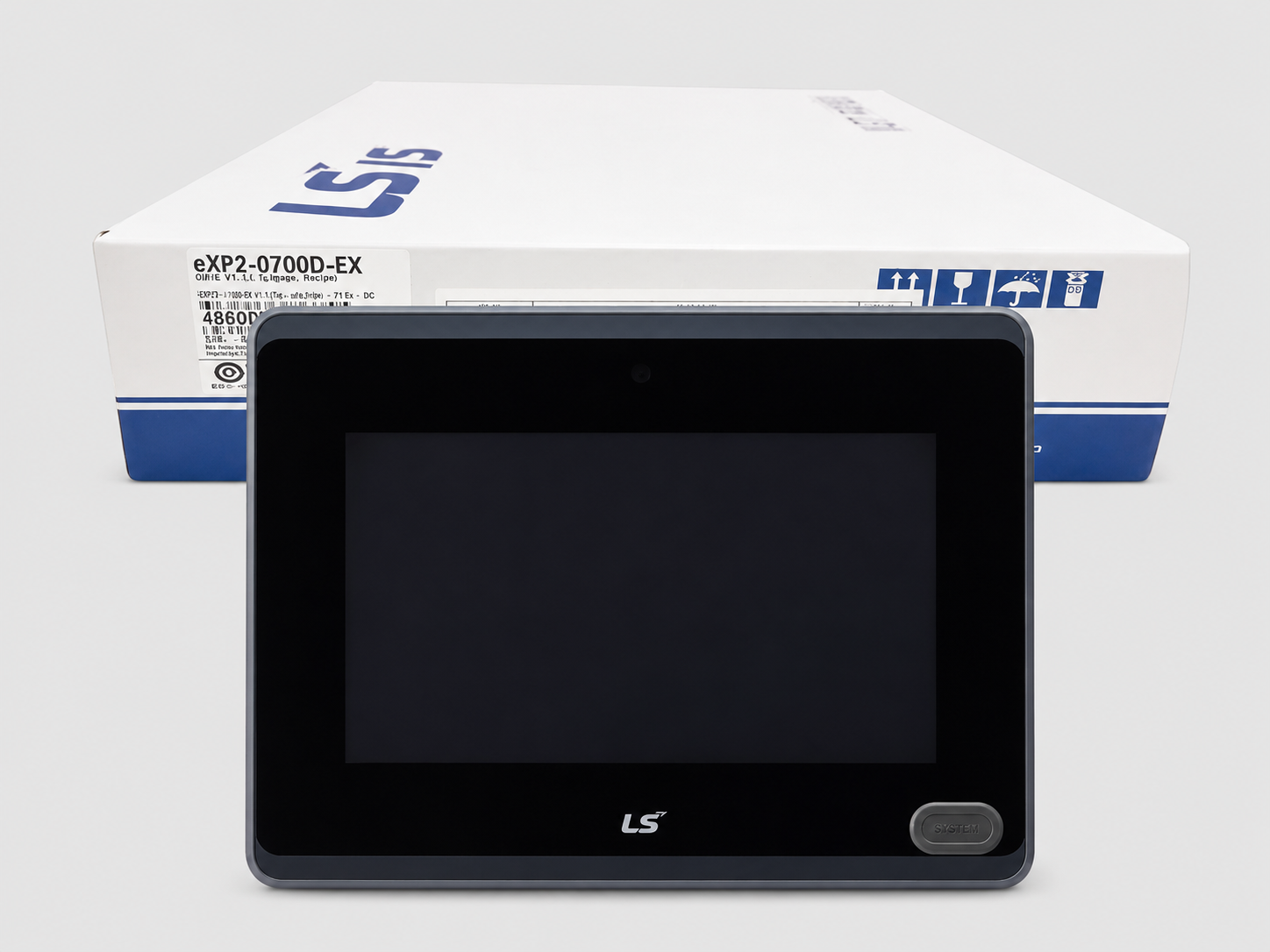

HMI LS (thuộc tập đoàn LS Electric) được sử dụng rộng rãi trong máy đóng gói, dây chuyền lắp ráp, hệ thống xử lý vật liệu, tủ điều khiển, trạm bơm và nhiều hệ thống sản xuất tự động. Mặc dù có độ ổn định cao, HMI vẫn có thể phát sinh lỗi sau thời gian dài vận hành trong môi trường nóng, ẩm, nhiều bụi hoặc khi nguồn điện không ổn định.

Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa HMI LS thuộc nhiều thế hệ khác nhau, được cấu hình chủ yếu qua phần mềm XP-Builder, trong đó có:

• Dòng eXP Series (eXP20, eXP30, eXP40, eXP60): Dòng màn hình cảm ứng cơ bản, phổ biến và tối ưu chi phí cho các máy móc tiêu chuẩn.

• Dòng iXP / iXP2 Series (iXP50, iXP70, iXP80, iXP90): Dòng màn hình cao cấp, hiệu suất cao, vỏ nhôm chắc chắn, đáp ứng các ứng dụng phức tạp.

• Dòng XP Series (XP10, XP30, XP40, XP50, XP70, XP80): Dòng màn hình tiêu chuẩn thế hệ trước, hiện vẫn đang vận hành bền bỉ trong nhiều hệ thống máy.

• Dòng màn hình text (XGT Panel): Các dòng màn hình hiển thị dạng text hoặc phím bấm cơ bản thế hệ cũ.

Khi tiếp nhận HMI LS, kỹ thuật sẽ kiểm tra đồng bộ các bộ phận:

• Khối nguồn đầu vào, linh kiện bảo vệ và các đường điện áp thứ cấp.

• LCD, đèn nền, cáp màn hình và mạch điều khiển hiển thị.

• Tấm cảm ứng, cáp cảm ứng và mạch xử lý thao tác.

• Cổng COM, Ethernet, USB, thẻ nhớ và mạch truyền thông.

• CPU, NVRAM, Flash, pin sao lưu, firmware và mainboard.

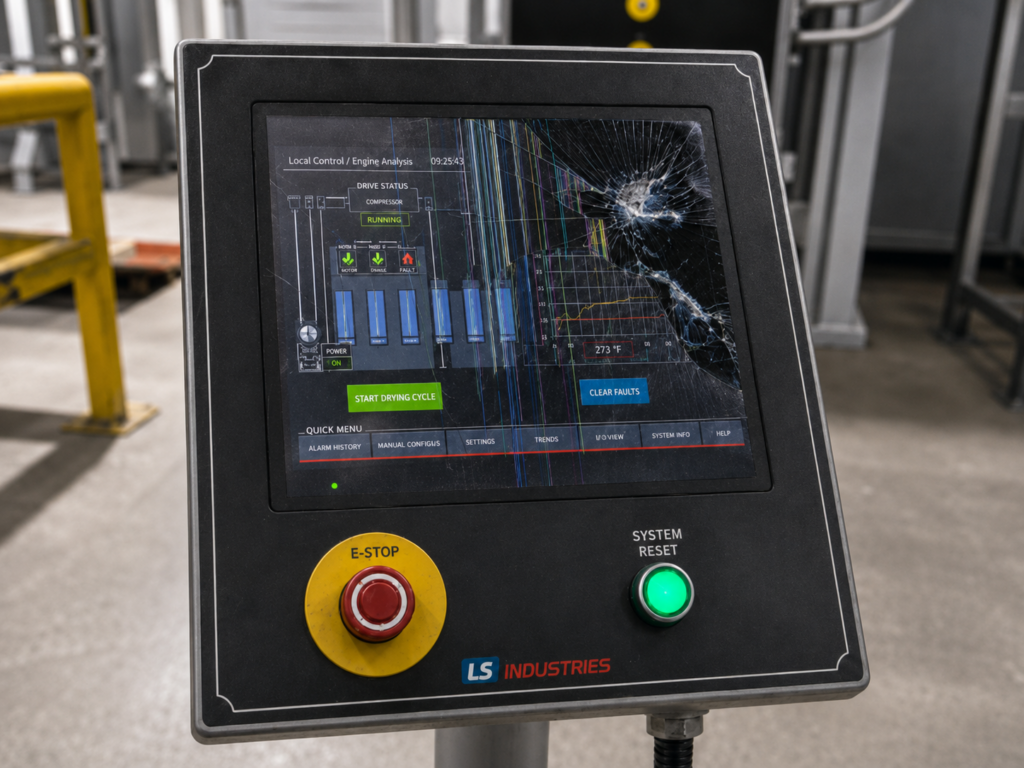

Các dấu hiệu phổ biến cần xử lý gồm: không lên nguồn, màn hình đen hoặc trắng, sọc LCD, cảm ứng lệch điểm, không kết nối PLC, không nhận USB, treo khi khởi động, mất project hoặc tự khởi động lại. Việc thay thế linh kiện theo cảm tính mà không đo đạc kỹ có thể làm lỗi lan sang mainboard và tăng nguy cơ mất chương trình vận hành máy.

II. Tổng hợp lỗi thường gặp trên HMI LS và cách xử lý

Bảng dưới đây ưu tiên các lỗi phần cứng và mã chẩn đoán thường gặp trên dòng XGT Panel. Mã lỗi có thể khác giữa từng thế hệ, vì vậy cần đối chiếu đúng model trước khi can thiệp.

Lỗi hoặc mã hiển thị	Hiện tượng	Nguyên nhân thường gặp	Cách xử lý
Lỗi nguồn	HMI LS không sáng, đèn nguồn không hoạt động	Mất nguồn cấp, nguồn ngoài sụt áp, đấu sai cực ở model DC, hỏng linh kiện nguồn hoặc chập tải trên main	Đo điện áp tại terminal, kiểm tra cực tính, mạch bảo vệ, bộ nguồn DC-DC và linh kiện bị chập
Khởi động rồi tắt	Lên logo rồi tắt hoặc reset lặp lại	Nguồn không đúng dải định mức, tụ lọc suy giảm, Flash lỗi hoặc mainboard quá tải	Thử nguồn ổn định, đo độ gợn nguồn, kiểm tra tụ, IC nguồn, Flash và tải thứ cấp
Màn hình đen hoặc tối	Đèn nguồn sáng nhưng không thấy giao diện	Backlight hỏng, mạch đèn nền lỗi, LCD hỏng hoặc thiết bị không vào đúng chế độ khởi động	Kiểm tra tín hiệu boot, nguồn LCD, backlight, cáp màn hình và panel LCD
Màn hình trắng hoặc sọc	Trắng toàn màn hình, sọc ngang, sọc dọc, nhòe màu	Cáp LCD lỏng, socket oxy hóa, LCD xuống cấp hoặc mạch hiển thị lỗi	Vệ sinh và cố định socket, đo nguồn LCD, thử panel tương thích, sửa mạch hiển thị
Cảm ứng không nhận hoặc lệch	Bấm không tác động, sai vị trí hoặc chỉ nhận một vùng	Tấm cảm ứng hỏng, cáp đứt, bề mặt bám nước hoặc dầu, sai hiệu chuẩn	Làm sạch bề mặt, kiểm tra cáp, hiệu chuẩn và thay cảm ứng đúng loại khi cần
[0101] NVRAM Data Access Failed	Quá trình chẩn đoán bộ nhớ sao lưu thất bại	NVRAM, nguồn nuôi bộ nhớ hoặc đường giao tiếp trên mainboard bất thường	Sao lưu project nếu còn truy cập được; kiểm tra NVRAM, nguồn cấp và mainboard
[0102] Battery Status Not Good	Mất ngày giờ hoặc xuất hiện cảnh báo trạng thái pin	Pin sao lưu hết, công tắc pin chưa bật hoặc mạch pin lỗi	Ngắt nguồn đúng quy trình, kiểm tra công tắc pin và thay đúng loại pin tương thích
[0103]/[0104] Flash error	Báo lỗi ghi hoặc đọc thông tin đĩa, không lưu được dữ liệu	Flash tích hợp suy giảm, lỗi nguồn Flash hoặc hỏng đường dữ liệu	Kiểm tra Flash, nguồn cấp và đường dữ liệu; ưu tiên sao lưu project trước khi thay linh kiện
Không kết nối PLC	Dữ liệu không cập nhật, không ghi được lệnh hoặc báo timeout	Sai driver, địa chỉ, baud rate; đấu sai RS-232/422/485; cổng COM hỏng hoặc nhiễu điện	Kiểm tra project, sơ đồ chân, điện trở cuối tuyến, tiếp địa, dây cáp và IC truyền thông
[0401] Failed to Start Engine	Không chạy được engine sau cập nhật hoặc treo tại màn hình hệ thống	File cập nhật không phù hợp, lỗi Flash hoặc quá trình truyền dữ liệu bị gián đoạn	Không xóa dữ liệu tùy tiện; kiểm tra phiên bản XP-Builder, cập nhật lại đúng gói và sửa bộ nhớ nếu lỗi lặp lại

Cấu trúc thông báo trên eXP2 sử dụng mã bốn chữ số. Hai số đầu xác định nhóm tác vụ, hai số sau xác định nội dung lỗi. Các mã [0101] đến [0104] liên quan trực tiếp đến NVRAM, pin và Flash; mã [0401] liên quan đến quá trình khởi động engine sau cập nhật.

Nếu HMI LS vẫn lỗi sau khi đã kiểm tra nguồn, dây truyền thông, địa chỉ thiết bị và project, khả năng hư hỏng phần cứng bên trong là khá cao. Người vận hành nên dừng thao tác nạp hoặc xóa dữ liệu liên tục để tránh ghi đè project và khiến bộ nhớ suy giảm nặng hơn.

III. Rủi ro khi tự sửa chữa HMI LS

HMI LS tích hợp mạch nguồn, CPU, Flash, NVRAM, LCD, cảm ứng và nhiều cổng truyền thông trên một mainboard có mật độ linh kiện cao. Tự tháo thiết bị khi chưa có dụng cụ chống tĩnh điện và thiết bị đo phù hợp có thể làm rách cáp, vỡ cảm ứng, chập nguồn hoặc hỏng cổng giao tiếp.

Các rủi ro cần đặc biệt lưu ý:

• Mất project gốc do xóa dữ liệu, cập nhật sai engine hoặc ghi nhầm file.
• Đấu nhầm điện áp, cực tính hoặc chân RS-232, RS-422, RS-485.
• Làm mất thiết lập thời gian RTC khi xử lý pin không đúng cách.
• Làm hỏng dữ liệu alarm, recipe hoặc logging nếu rút USB, thẻ nhớ khi đang ghi.
• Gây nhiễu truyền thông do tiếp địa kém hoặc đi cáp tín hiệu sát dây động lực.
• Làm hỏng Flash khi tắt nguồn đột ngột trong quá trình cập nhật.

Khi thao tác, phải ngắt nguồn trước khi đấu nối, sử dụng tiếp địa phù hợp cho HMI và tách cáp tín hiệu khỏi dây điện áp cao để hạn chế vận hành sai hoặc hư hỏng thiết bị.

Rủi ro lớn nhất vẫn là mất chương trình vận hành. Với những máy đã sử dụng nhiều năm, project gốc có thể không còn được lưu giữ. Khi dữ liệu trong HMI bị xóa hoặc Flash hỏng hoàn toàn, quá trình khôi phục máy sẽ tốn nhiều thời gian và chi phí hơn đáng kể.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu?

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa HMI chuyên sâu, hướng đến mục tiêu xác định đúng nguyên nhân hư hỏng, hạn chế thời gian dừng máy và tối ưu chi phí cho khách hàng.

* Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ hai miền

Tự Động Hóa Toàn Cầu có đội ngũ 15 kỹ thuật viên tại Hà Nội và TP.HCM, hỗ trợ kiểm tra và sửa chữa nhiều dòng HMI công nghiệp của Allen Bradley, Mitsubishi, Siemens, Pro-face, Omron, Delta, Weintek, Xinje và nhiều thương hiệu khác.

Với hơn 10 năm kinh nghiệm cùng đội ngũ kỹ sư được đào tạo bài bản từ các trường kỹ thuật như Đại học Bách Khoa, Đại học Công nghiệp…, kỹ thuật viên có thể kiểm tra từ mạch nguồn, LCD, cảm ứng, mainboard, bộ nhớ đến các cổng truyền thông, từ đó xác định nguyên nhân và đề xuất phương án sửa chữa phù hợp.

* Hạn chế làm mất tham số cài đặt

Đối với HMI, project và dữ liệu vận hành là phần rất quan trọng. Quá trình kiểm tra và sửa chữa được thực hiện cẩn thận, ưu tiên sao lưu và bảo toàn chương trình khi tình trạng bộ nhớ, mainboard và thiết bị còn cho phép.

Kỹ thuật hạn chế reset bộ nhớ hoặc can thiệp firmware khi chưa xác định rõ nguyên nhân. Việc giữ lại project giúp HMI sau sửa chữa có thể nhanh chóng lắp lại vào hệ thống, giảm thời gian nạp lại chương trình và cấu hình thiết bị.

* Kho linh kiện phục vụ sửa chữa lớn

Tự Động Hóa Toàn Cầu duy trì kho linh kiện và thiết bị tự động hóa tại Hà Nội, giúp chủ động hơn khi kiểm tra và thay thế các hạng mục thường gặp trên HMI như mạch nguồn, LCD, backlight, cảm ứng, keypad, IC nguồn, socket và linh kiện bo mạch.

Linh kiện được kiểm tra trước khi lắp đặt nhằm bảo đảm đúng thông số và phù hợp với tình trạng thực tế của thiết bị.

* Kiểm tra thiết bị trước khi bàn giao

Sau khi hoàn thành sửa chữa, HMI được kiểm tra lại các chức năng quan trọng như khả năng khởi động, hiển thị LCD, backlight, độ chính xác của cảm ứng, keypad, USB, thẻ nhớ và các cổng truyền thông.

Tùy từng dòng thiết bị, kỹ thuật viên có thể kiểm tra thêm khả năng chạy Runtime, giao tiếp với PLC qua Ethernet, RS232/RS485 hoặc các chuẩn truyền thông phù hợp trước khi bàn giao cho khách hàng.

* Hỗ trợ khách hàng toàn quốc

Với điểm tiếp nhận tại Hà Nội và TP.HCM, Tự Động Hóa Toàn Cầu hỗ trợ khách hàng từ nhiều tỉnh thành gửi HMI về kiểm tra và sửa chữa.

Khách hàng ở xa có thể cung cấp trước hình ảnh tem thiết bị, model, video hiện tượng lỗi hoặc mã lỗi để kỹ thuật bước đầu khoanh vùng tình trạng và tư vấn phương án gửi thiết bị phù hợp.

* Thường xuyên cập nhật công nghệ công nghiệp mới

Đội ngũ Tự Động Hóa Toàn Cầu thường xuyên tham gia các triển lãm và hoạt động chuyên ngành nhằm cập nhật thêm các dòng HMI, công nghệ truyền thông và giải pháp điều khiển mới.

Mỗi năm, Tự Động Hóa Toàn Cầu tham gia khoảng 2–3 triển lãm công nghiệp, qua đó tiếp cận thêm sản phẩm và công nghệ mới phục vụ công tác kỹ thuật, sửa chữa và tư vấn hệ thống tự động hóa.

V. Quy trình tiếp nhận sửa chữa HMI LS

Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model, hình ảnh tem sản phẩm và hiện tượng lỗi đang gặp phải. Nếu HMI hiển thị thông báo lỗi, mã lỗi hoặc trạng thái LED bất thường, nên gửi kèm hình ảnh để kỹ thuật bước đầu khoanh vùng.

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

Kỹ thuật hướng dẫn kiểm tra những yếu tố bên ngoài như nguồn, cáp hoặc kết nối hệ thống. Nếu thiết bị có dấu hiệu lỗi phần cứng, HMI được tiếp nhận để kiểm tra trực tiếp và báo phương án xử lý.

Bước 3: Sửa chữa và kiểm tra

Thiết bị được vệ sinh, chẩn đoán và sửa hoặc thay linh kiện theo tình trạng thực tế. Project được ưu tiên sao lưu khi có thể trước khi can thiệp những phần có nguy cơ ảnh hưởng đến dữ liệu.

Sau sửa chữa, kỹ thuật kiểm tra các chức năng liên quan và chạy thử để đánh giá độ ổn định của thiết bị.

Bước 4: Bàn giao và bảo hành

HMI được kiểm tra lần cuối, dán tem và bàn giao cho khách hàng. Thời gian bảo hành tiêu chuẩn là 6 tháng, phạm vi bảo hành được xác định theo hạng mục sửa chữa và linh kiện đã thay thế.

Nếu HMI LS đang không lên nguồn, treo logo, báo lỗi hệ thống, tối màn hình, liệt cảm ứng, tự reset, mất kết nối Ethernet/cổng COM hoặc không tải được chương trình vận hành, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra và tư vấn phương án phù hợp.

Tự Động Hóa Toàn Cầu nhận sửa chữa HMI LS tại Hà Nội, TP.HCM và hỗ trợ khách hàng trên toàn quốc. Thiết bị được kiểm tra nguyên nhân, báo phương án và chi phí trước khi sửa, kiểm tra lại trước bàn giao và áp dụng chính sách bảo hành rõ ràng.
