I. Giới thiệu dịch vụ sửa chữa HMI Inovance
HMI Inovance là dòng màn hình cảm ứng công nghiệp được sử dụng rộng rãi trong máy đóng gói, dây chuyền lắp ráp, hệ thống xử lý vật liệu, tủ điều khiển, trạm bơm và nhiều hệ thống sản xuất tự động. Mặc dù có độ ổn định cao, HMI Inovance vẫn có thể phát sinh lỗi sau thời gian dài vận hành trong môi trường nóng, ẩm, nhiều bụi hoặc khi nguồn điện không ổn định.
Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa HMI Inovance thuộc nhiều thế hệ khác nhau, trong đó tiêu biểu có:
-

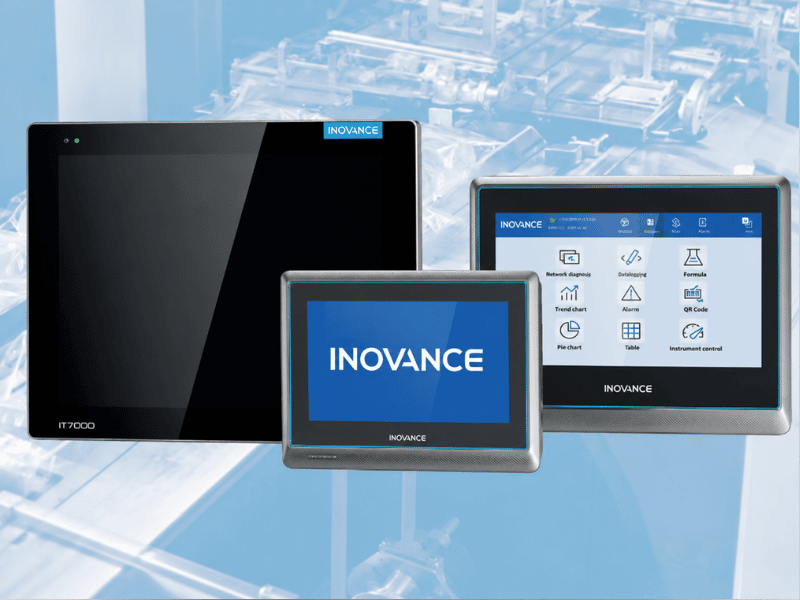

Dòng IT7000 Series (IT7070E, IT7100E, IT7150E…): Dòng màn hình cảm ứng hiệu suất cao phổ biến nhất của Inovance hiện nay, hỗ trợ IoT, Ethernet, hiển thị sắc nét và được lập trình bằng phần mềm InoTouchPad.
-
Dòng IT5000 Series: Dòng màn hình thế hệ cũ hơn, vẫn còn đang hoạt động trong nhiều tủ điện máy móc dây chuyền sản xuất.
-
Các thế hệ HMI Inovance khác: Bao gồm cả các màn hình tích hợp PLC (All-in-one) hoặc các dòng màn hình văn bản (Text Panel) đời trước.
Chúng tôi cam kết mang đến dịch vụ toàn diện – nhanh – chuẩn xác – tối ưu chi phí, giảm thiểu tối đa thời gian dừng máy và tổn thất sản xuất cho nhà máy.
II. Tổng hợp lỗi thường gặp của HMI Inovance và cách xử lý
Dưới đây là những lỗi thường gặp trong quá trình sửa chữa HMI Inovance. Bảng tập trung vào các hư hỏng phần cứng và một số lỗi kết nối điển hình giúp khách hàng nhận biết nhanh tình trạng ban đầu của thiết bị.
Cùng một hiện tượng có thể xuất phát từ nhiều nguyên nhân khác nhau. Vì vậy, cần kiểm tra đồng thời nguồn cấp, dây truyền thông, PLC, môi trường tủ điện và các khối linh kiện bên trong HMI trước khi đưa ra kết luận.
| Lỗi thường gặp | Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
| Lỗi nguồn | HMI không lên nguồn, màn hình và đèn nền không sáng | Nguồn 24 VDC bị mất, đấu sai cực, nguồn yếu, đứt cầu chì bảo vệ, chập mạch nguồn hoặc hỏng linh kiện công suất | Đo điện áp tại đầu vào HMI, kiểm tra cực tính và dây nguồn; nếu nguồn ngoài bình thường cần kiểm tra mạch bảo vệ và khối nguồn bên trong |
| HMI lên rồi tắt | Thiết bị vừa khởi động đã tắt, tự reset hoặc lặp lại quá trình khởi động | Nguồn cấp sụt áp, tụ nguồn suy giảm, tải trên mainboard bị chập, linh kiện nguồn hoạt động không ổn định | Thử bằng bộ nguồn 24 VDC ổn định, đo dòng tiêu thụ, kiểm tra tụ lọc, IC nguồn và các đường điện áp thứ cấp |
| Màn hình trắng hoặc không hiển thị | HMI có nguồn nhưng không xuất hiện giao diện, màn hình trắng hoặc chỉ sáng đèn nền | Lỏng cáp LCD, oxy hóa socket, mất nguồn cấp cho LCD, hỏng panel hoặc lỗi mạch xử lý hình ảnh | Kiểm tra cáp LCD, socket, nguồn cấp panel và tín hiệu điều khiển; thay thử LCD đúng thông số khi cần thiết |

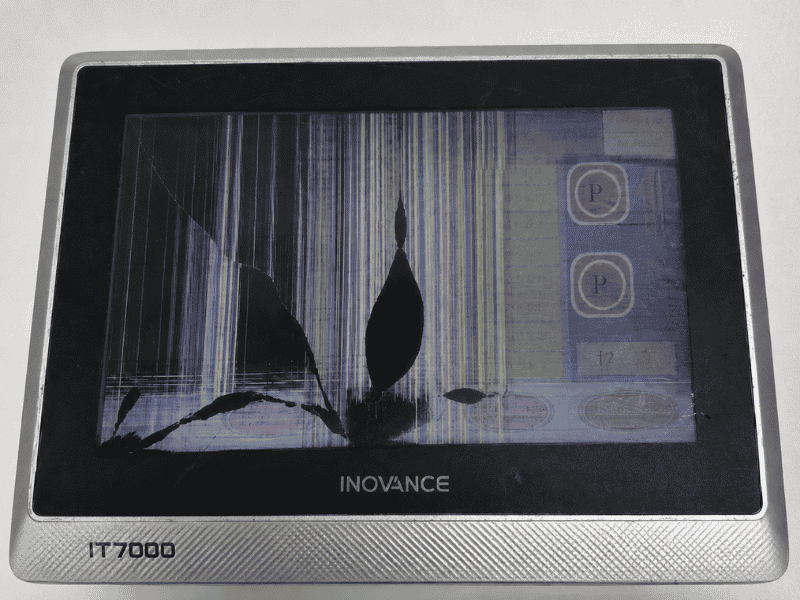

| Màn hình sọc, sai màu | Xuất hiện sọc ngang, sọc dọc, nhòe hình, âm màu hoặc hình ảnh chập chờn | LCD xuống cấp, cáp tín hiệu hỏng, tiếp xúc socket kém hoặc lỗi mạch hiển thị trên mainboard | Vệ sinh và kiểm tra socket, đo tín hiệu và nguồn LCD, thay cáp hoặc panel đúng model nếu xác định linh kiện đã hỏng |
| Màn hình tối hoặc chớp nháy | Hình ảnh mờ, đèn nền lúc sáng lúc tối hoặc phải nhìn nghiêng mới thấy giao diện | Đèn nền LED suy giảm, mạch backlight lỗi, nguồn cấp đèn nền không ổn định hoặc LCD đã lão hóa | Kiểm tra điện áp backlight, đầu nối LCD và linh kiện điều khiển đèn nền; thay LCD hoặc sửa mạch backlight theo tình trạng thực tế |
| Lỗi cảm ứng | Bấm không nhận, bấm lệch vị trí, chỉ nhận một phần màn hình hoặc phải nhấn mạnh | Cảm ứng sai hiệu chỉnh, tấm cảm ứng hỏng, đứt cáp, oxy hóa đầu nối hoặc lỗi mạch đọc cảm ứng | Thực hiện hiệu chỉnh cảm ứng 5 điểm; nếu không cải thiện cần kiểm tra cáp, tấm cảm ứng và mạch điều khiển cảm ứng |
| Treo khi khởi động | HMI dừng tại logo Inovance, không vào chương trình hoặc khởi động rất lâu | Nguồn không ổn định, chương trình lỗi, firmware không phù hợp, bộ nhớ Flash suy giảm hoặc mainboard gặp sự cố | Kiểm tra nguồn và dòng tiêu thụ, thử truy cập chế độ hệ thống, sao lưu dữ liệu nếu có thể, kiểm tra firmware và bộ nhớ |
| Mất thời gian hệ thống | Ngày giờ bị sai hoặc trở về giá trị mặc định sau khi ngắt nguồn | Pin duy trì RTC suy giảm, pin tiếp xúc kém hoặc mạch thời gian thực có lỗi | Kiểm tra điện áp pin, thay đúng chủng loại theo model, vệ sinh điểm tiếp xúc và kiểm tra lại khả năng lưu thời gian |
| Lỗi kết nối PLC – err:10001 | HMI không đọc hoặc ghi được dữ liệu, xuất hiện thông báo kết nối thất bại với trạm PLC | Sai giao thức, địa chỉ trạm, baudrate, định dạng dữ liệu, đấu sai chân cáp hoặc hỏng cổng RS232/RS422/RS485 | Đối chiếu cấu hình HMI và PLC, kiểm tra sơ đồ chân cáp, dây chống nhiễu và điện trở kết thúc; đo kiểm cổng truyền thông nếu thông số đã đúng |
| Không nạp được chương trình | Máy tính không nhận HMI, download bị dừng, không nạp được qua Mini USB hoặc Ethernet | Cáp USB lỗi, driver hoặc phần mềm không phù hợp, sai địa chỉ IP, lỗi cổng kết nối, firmware hoặc bộ nhớ HMI | Thay cáp và cổng USB, kiểm tra InoTouchPad, thử trên máy tính khác; với model hỗ trợ Ethernet cần kiểm tra IP, subnet, dây mạng và cổng RJ45 |
Đối với trường hợp cảm ứng phản hồi không chính xác hoặc mất phản hồi ngẫu nhiên, có thể thực hiện chức năng hiệu chỉnh cảm ứng 5 điểm trong menu cài đặt hệ thống. Nếu hiệu chỉnh nhiều lần nhưng cảm ứng vẫn không nhận, tự nhảy điểm hoặc chỉ hoạt động tại một khu vực, khả năng cao tấm cảm ứng, cáp hoặc mạch đọc cảm ứng đã hư hỏng.
Nếu HMI Inovance vẫn lỗi sau khi đã kiểm tra nguồn, cáp kết nối, thông số truyền thông và phần mềm nạp chương trình, khách hàng nên gửi thiết bị đi kiểm tra phần cứng. Việc tiếp tục vận hành khi HMI tự reset, treo máy hoặc mất kết nối thường xuyên có thể làm lỗi nghiêm trọng hơn và gây dừng dây chuyền đột ngột.
III. Rủi ro khi tự sửa HMI Inovance
Tự sửa HMI Inovance khi chưa xác định chính xác nguyên nhân có thể làm lỗi ban đầu trở nên phức tạp hơn, đặc biệt với các trường hợp liên quan đến mainboard, firmware và project vận hành.
-
Thời gian sửa chữa kéo dài: Chẩn đoán sai hoặc thay nhầm linh kiện có thể khiến dây chuyền dừng lâu hơn, ảnh hưởng sản lượng, tiến độ sản xuất và đơn hàng.
-
Làm hư hỏng thêm thiết bị: Tháo mở không đúng cách có thể làm rách cáp LCD, gãy socket, hỏng cảm ứng, backlight, mạch nguồn hoặc mainboard.
-
Phát sinh thêm chi phí: Một lỗi ban đầu có khả năng sửa ở cấp linh kiện có thể trở nên khó phục hồi nếu nhiều khối khác bị ảnh hưởng trong quá trình tự xử lý.
-
Mất project hoặc dữ liệu: HMI Inovance sử dụng các định dạng file project riêng biệt (thường được thiết kế trên phần mềm như InoTouchPad). Việc tự ý reset bộ nhớ, format HMI hoặc nạp firmware sai cách khi chưa backup (sao lưu) dữ liệu có thể làm xóa sạch chương trình ứng dụng đang vận hành, khiến máy móc tê liệt.
-
Ảnh hưởng PLC và hệ thống truyền thông: Đấu thử serial hoặc Ethernet khi chưa xác định đúng pinout và chuẩn giao tiếp có thể làm hỏng cổng truyền thông của HMI hoặc ảnh hưởng thiết bị kết nối.
Với các lỗi liên quan đến phần cứng, bộ nhớ hoặc firmware, người vận hành nên dừng ở bước kiểm tra cơ bản và chuyển thiết bị cho kỹ thuật chuyên môn.
IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu?
Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa HMI chuyên sâu, hướng đến mục tiêu xác định đúng nguyên nhân hư hỏng, hạn chế thời gian dừng máy và tối ưu chi phí cho khách hàng.
* Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ hai miền
Tự Động Hóa Toàn Cầu có đội ngũ 15 kỹ thuật viên tại Hà Nội và TP.HCM, hỗ trợ kiểm tra và sửa chữa nhiều dòng HMI công nghiệp của Allen Bradley, Mitsubishi, Siemens, Pro-face, Omron, Delta, Weintek, Xinje và nhiều thương hiệu khác.
Với hơn 10 năm kinh nghiệm cùng đội ngũ kỹ sư được đào tạo bài bản từ các trường kỹ thuật như Đại học Bách khoa Hà Nội, Đại học Công nghiệp…, kỹ thuật viên có thể kiểm tra từ mạch nguồn, LCD, cảm ứng, mainboard, bộ nhớ đến các cổng truyền thông, từ đó xác định nguyên nhân và đề xuất phương án sửa chữa phù hợp.
* Hạn chế làm mất tham số cài đặt
Đối với HMI, project và dữ liệu vận hành là phần rất quan trọng. Quá trình kiểm tra và sửa chữa được thực hiện cẩn thận, ưu tiên sao lưu và bảo toàn chương trình khi tình trạng bộ nhớ, mainboard và thiết bị còn cho phép.
Kỹ thuật hạn chế reset bộ nhớ hoặc can thiệp firmware khi chưa xác định rõ nguyên nhân. Việc giữ lại project giúp HMI sau sửa chữa có thể nhanh chóng lắp lại vào hệ thống, giảm thời gian nạp lại chương trình và cấu hình thiết bị.
* Kho linh kiện phục vụ sửa chữa lớn
Tự Động Hóa Toàn Cầu duy trì kho linh kiện và thiết bị tự động hóa tại Hà Nội, giúp chủ động hơn khi kiểm tra và thay thế các hạng mục thường gặp trên HMI như mạch nguồn, LCD, backlight, cảm ứng, keypad, IC nguồn, socket và linh kiện bo mạch.
Linh kiện được kiểm tra trước khi lắp đặt nhằm bảo đảm đúng thông số và phù hợp với tình trạng thực tế của thiết bị.
* Kiểm tra thiết bị trước khi bàn giao
Sau khi hoàn thành sửa chữa, HMI được kiểm tra lại các chức năng quan trọng như khả năng khởi động, hiển thị LCD, backlight, độ chính xác của cảm ứng, keypad, USB, thẻ nhớ và các cổng truyền thông.
Tùy từng dòng thiết bị, kỹ thuật viên có thể kiểm tra thêm khả năng chạy Runtime, giao tiếp với PLC qua Ethernet, RS232/RS485 hoặc các chuẩn truyền thông phù hợp trước khi bàn giao cho khách hàng.
* Hỗ trợ khách hàng toàn quốc
Với điểm tiếp nhận tại Hà Nội và TP.HCM, Tự Động Hóa Toàn Cầu hỗ trợ khách hàng từ nhiều tỉnh thành gửi HMI về kiểm tra và sửa chữa.
Khách hàng ở xa có thể cung cấp trước hình ảnh tem thiết bị, model, video hiện tượng lỗi hoặc mã lỗi để kỹ thuật bước đầu khoanh vùng tình trạng và tư vấn phương án gửi thiết bị phù hợp.
* Thường xuyên cập nhật công nghệ công nghiệp mới
Đội ngũ Tự Động Hóa Toàn Cầu thường xuyên tham gia các triển lãm và hoạt động chuyên ngành nhằm cập nhật thêm các dòng HMI, công nghệ truyền thông và giải pháp điều khiển mới.
Mỗi năm, Tự Động Hóa Toàn Cầu tham gia khoảng 2–3 triển lãm công nghiệp, qua đó tiếp cận thêm sản phẩm và công nghệ mới phục vụ công tác kỹ thuật, sửa chữa và tư vấn hệ thống tự động hóa.
V. Quy trình tiếp nhận sửa chữa HMI HCFA
Bước 1: Tiếp nhận thông tin.
Khách hàng cung cấp model, hình ảnh tem sản phẩm và hiện tượng lỗi đang gặp phải. Nếu HMI hiển thị mã Fatal hoặc trạng thái LED bất thường, nên gửi kèm hình ảnh để kỹ thuật bước đầu khoanh vùng.
Bước 2: Chuẩn đoán lỗi và tư vấn phương án xử lý.
Kỹ thuật hướng dẫn kiểm tra những yếu tố bên ngoài như nguồn, cáp hoặc kết nối hệ thống. Nếu thiết bị có dấu hiệu lỗi phần cứng, HMI được tiếp nhận để kiểm tra trực tiếp và báo phương án xử lý.
Bước 3: Sửa chữa và kiểm tra
Thiết bị được vệ sinh, chẩn đoán và sửa hoặc thay linh kiện theo tình trạng thực tế. Project được ưu tiên sao lưu khi có thể trước khi can thiệp những phần có nguy cơ ảnh hưởng đến dữ liệu.
Sau sửa chữa, kỹ thuật kiểm tra các chức năng liên quan và chạy thử để đánh giá độ ổn định của thiết bị.
Bước 4: Bàn giao và bảo hành
HMI được kiểm tra lần cuối, dán tem và bàn giao cho khách hàng. Thời gian bảo hành tiêu chuẩn là 6 tháng, phạm vi bảo hành được xác định theo hạng mục sửa chữa và linh kiện đã thay thế.
Nếu HMI Inovance đang gặp tình trạng không lên nguồn, treo logo, báo lỗi truyền thông (Communication Error), tối màn hình, liệt cảm ứng, tự reset, hỏng cổng Ethernet hoặc mất chương trình, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra và tư vấn phương án xử lý phù hợp.
Tự Động Hóa Toàn Cầu nhận sửa chữa HMI Inovance tại Hà Nội, TP.HCM và hỗ trợ khách hàng trên toàn quốc. Thiết bị được kiểm tra nguyên nhân, báo phương án và chi phí trước khi sửa, kiểm tra lại trước bàn giao và áp dụng chính sách bảo hành rõ ràng.
