I. Giới thiệu dịch vụ sửa chữa HMI Allen Bradley

HMI Allen Bradley thuộc hệ sinh thái PanelView của Rockwell Automation, được sử dụng trong máy đóng gói, dây chuyền lắp ráp, hệ thống xử lý vật liệu, tủ điều khiển, trạm bơm và nhiều hệ thống sản xuất tự động. Mặc dù có độ ổn định cao, HMI vẫn có thể phát sinh lỗi sau thời gian dài vận hành trong môi trường nóng, ẩm, nhiều bụi hoặc khi nguồn điện không ổn định.

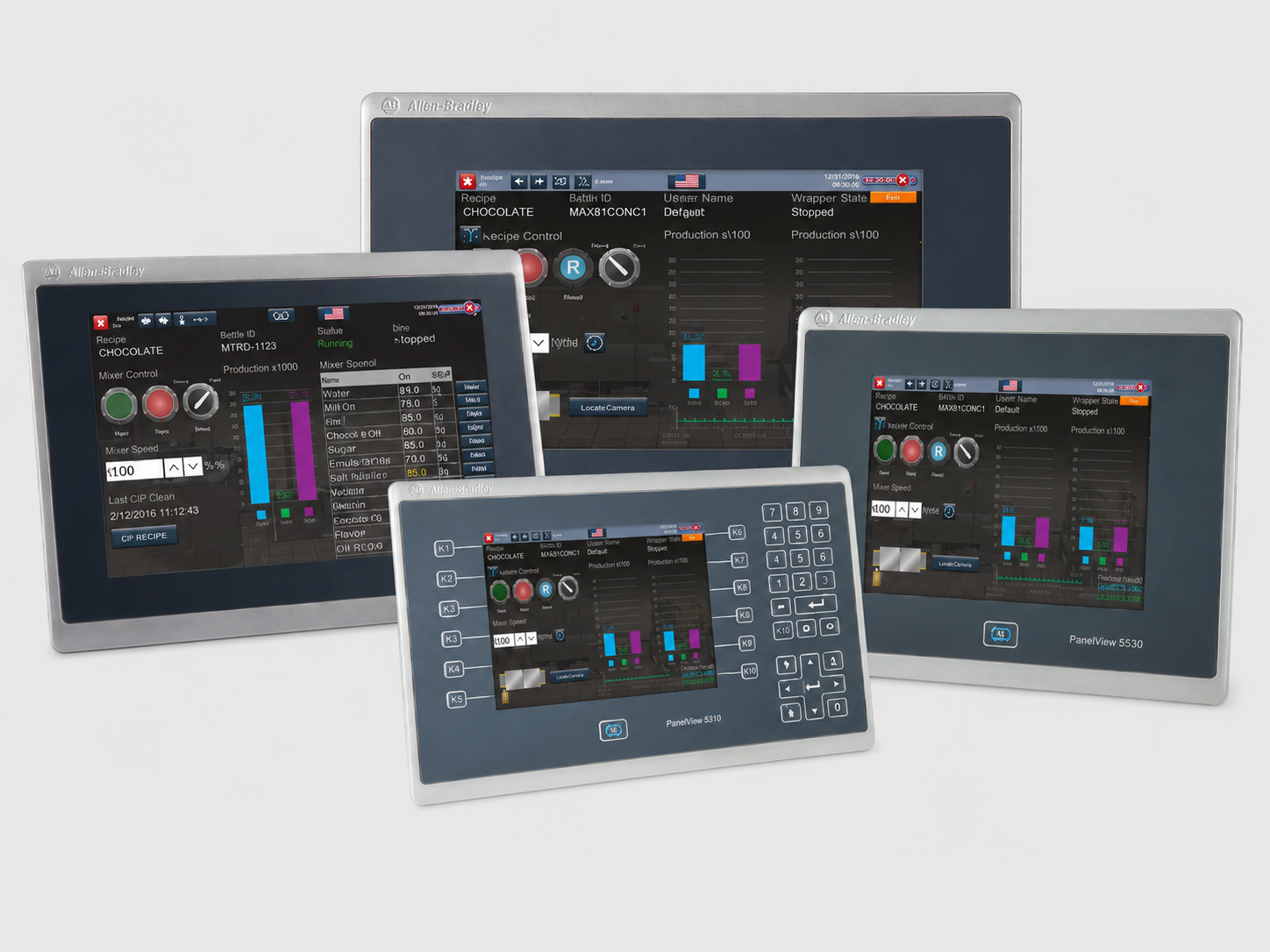

Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa HMI Allen Bradley thuộc nhiều thế hệ PanelView khác nhau, trong đó có:

• PanelView 800 – Bulletin 2711R: 2711R-T4T, 2711R-T7T, 2711R-T10T; cấu hình bằng Connected Components Workbench.
• PanelView Plus 7 Standard và Performance – Bulletin 2711P: phát triển ứng dụng bằng FactoryTalk View Machine Edition.
• PanelView 5310 – Bulletin 2713P và PanelView 5510 – Bulletin 2715P: thuộc họ PanelView 5000, sử dụng Studio 5000 View Designer.
• PanelView Plus 6, PanelView Component và các thế hệ PanelView đời trước vẫn đang vận hành trong nhiều hệ thống máy.

Khi tiếp nhận thiết bị, kỹ thuật tập trung kiểm tra các khối liên quan đến nguồn, LCD, backlight, cảm ứng, keypad, bộ nhớ, mainboard, USB, thẻ nhớ, serial và Ethernet. Những hiện tượng cần kiểm tra sớm gồm HMI Allen Bradley không lên nguồn, treo logo, báo Fatal, ERR sáng đỏ, màn hình trắng hoặc tối, cảm ứng lệch, tự reset, mất kết nối PLC hoặc không chạy được Runtime.

Việc chẩn đoán cần phân biệt rõ lỗi nằm ở HMI hay đến từ các yếu tố bên ngoài như nguồn 24 VDC, cáp mạng, switch, địa chỉ IP, kết nối serial, PLC hoặc project vận hành. Xác định đúng nguyên nhân ngay từ đầu giúp hạn chế thời gian dừng máy và tránh thay thế linh kiện không cần thiết.

II. Tổng hợp lỗi thường gặp của HMI Allen Bradley và cách xử lý

Các thế hệ HMI Allen Bradley PanelView không sử dụng chung một hệ thống báo lỗi. Vì vậy, mã lỗi cần được đối chiếu đúng với dòng thiết bị thay vì suy diễn giữa các thế hệ.

Với PanelView 800, một số mã Fatal xuất hiện trong quá trình Power-On Self Test hoặc khi xử lý firmware. Với PanelView Plus 7, trạng thái đèn ERR và STS có thể hỗ trợ nhận biết lỗi phần cứng. Ngoài ra còn có các hiện tượng vận hành như mất nguồn, tự reset, mất hiển thị, liệt cảm ứng hoặc mất Ethernet.

Dòng HMI – Lỗi/mã trạng thái	Hiện tượng	Nguyên nhân thường gặp	Cách kiểm tra/khắc phục
PanelView 800 – Fatal 6C	Dừng khởi động và hiển thị mã 6C	RAM không vượt qua POST, lỗi bộ nhớ hoặc mainboard	Tắt nguồn đúng quy trình, kiểm tra nguồn 24 VDC. Nếu lỗi tiếp tục lặp lại cần kiểm tra bộ nhớ và mainboard
PanelView 800 – Fatal 31	Dừng khởi động tại mã 31	Phím bị giữ trong lúc POST, mặt phím biến dạng, ẩm hoặc chập mạch phím	Loại bỏ vật tì, vệ sinh keypad, kiểm tra mặt phím và mạch xử lý phím
PanelView 800/Component – Fatal 3A	Dừng tại mã 3A, không vào ứng dụng	Điểm cảm ứng bị giữ liên tục, overlay ép màn hình hoặc tấm cảm ứng hỏng	Bỏ vật tì, kiểm tra overlay và khởi động lại. Nếu lỗi còn xuất hiện cần kiểm tra cảm ứng
PanelView Plus 7 – ERR đỏ sáng, STS xanh sáng	Terminal dừng khi khởi động	Lỗi phần cứng nghiêm trọng	Kiểm tra nguồn và thiết bị ngoại vi trước. Nếu không phát hiện bất thường cần kiểm tra phần cứng terminal
PanelView Plus 7 – ERR đỏ sáng, STS xanh nhấp nháy	Không vào Runtime hoặc hiển thị bất thường	Lỗi phần cứng màn hình hoặc khối hiển thị	Kiểm tra LCD, nguồn cấp LCD, cáp màn hình và mạch điều khiển hiển thị
Lỗi vận hành – Không lên nguồn	Màn hình và đèn trạng thái đều tắt	Mất 24 VDC, đấu sai cực, jack lỏng, mạch nguồn hoặc linh kiện nguồn hỏng	Đo nguồn tại terminal, kiểm tra dây và cầu chì. Nếu nguồn ngoài đạt chuẩn mới tiếp tục kiểm tra mạch nguồn
Lỗi vận hành – Tự khởi động lại	Chạy một thời gian rồi reset hoặc khởi động liên tục	Nguồn chập chờn, đấu dây sai, quá nhiệt hoặc mainboard suy giảm	Kiểm tra nguồn, nhiệt độ trong tủ, khe thông gió, tụ nguồn và tải bất thường trên main
Lỗi vận hành – Cảm ứng lệch hoặc không nhận	Bấm sai vị trí hoặc không tác động	Sai hiệu chuẩn, cảm ứng mòn, đứt cáp hoặc lỗi mạch touch	Hiệu chuẩn lại; kiểm tra cáp, socket và cảm ứng nếu không thể hiệu chuẩn
Lỗi vận hành – Màn hình tối, khó đọc	Giao diện mờ, độ sáng thấp hoặc mất đèn nền	Độ sáng cài thấp, nhiệt độ ngoài giới hạn, backlight hoặc LCD lão hóa	Kiểm tra cài đặt độ sáng và môi trường; sau đó kiểm tra backlight, nguồn LCD và màn hình
Lỗi vận hành – Mất kết nối Ethernet	Không kết nối PLC hoặc không tải được project qua mạng	Cáp, switch, IP hoặc DHCP không đúng; có thể xảy ra trùng IP	Kiểm tra đèn Link, dây mạng, switch, IP, subnet và DHCP trước khi kết luận lỗi cổng Ethernet

Ngoài những trường hợp trên, PanelView 800 còn có thể xuất hiện một số mã liên quan đến firmware và bộ nhớ Flash:

• Fatal 1E: ảnh firmware sai CRC hoặc sai định dạng.
• Fatal 1F: firmware không tương thích với thiết bị.
• Fatal A5: lỗi trong quá trình ghi firmware vào bộ nhớ Flash.
• Fatal D2: dữ liệu xác minh sau khi ghi Flash không chính xác.
• Fatal 0A: ảnh firmware không hợp lệ hoặc bị thiếu.

Các lỗi firmware cần được xử lý bằng đúng file tương ứng với catalog number và revision của terminal. Không nên nạp chéo firmware giữa những dòng PanelView khác nhau hoặc ngắt nguồn trong quá trình cập nhật.

Người vận hành có thể kiểm tra trước các yếu tố bên ngoài như nguồn 24 VDC, dây mạng, switch, địa chỉ IP, cáp serial và kết nối PLC. Nếu những yếu tố này đều bình thường nhưng HMI vẫn treo logo, báo Fatal, reset, mất hiển thị hoặc không vào Runtime, thiết bị nên được gửi kỹ thuật để kiểm tra phần cứng và dữ liệu bên trong.

III. Rủi ro khi tự sửa HMI Allen Bradley

Tự sửa HMI Allen Bradley khi chưa xác định chính xác nguyên nhân có thể làm lỗi ban đầu trở nên phức tạp hơn, đặc biệt với các trường hợp liên quan đến mainboard, firmware và project vận hành.

• Thời gian sửa chữa kéo dài: Chẩn đoán sai hoặc thay nhầm linh kiện có thể khiến dây chuyền dừng lâu hơn, ảnh hưởng sản lượng, tiến độ sản xuất và đơn hàng.
• Làm hư hỏng thêm thiết bị: Tháo mở không đúng cách có thể làm rách cáp LCD, gãy socket, hỏng cảm ứng, backlight, mạch nguồn hoặc mainboard.
• Phát sinh thêm chi phí: Một lỗi ban đầu có khả năng sửa ở cấp linh kiện có thể trở nên khó phục hồi nếu nhiều khối khác bị ảnh hưởng trong quá trình tự xử lý.
• Mất project hoặc dữ liệu: PanelView Plus 6/7 sử dụng Runtime dạng .mer, PanelView 800 sử dụng .cha, còn PanelView 5310/5510 sử dụng project Studio 5000 View Designer dạng .vpd. Reset bộ nhớ hoặc nạp firmware sai có thể ảnh hưởng ứng dụng đang vận hành.
• Ảnh hưởng PLC và hệ thống truyền thông: Đấu thử serial hoặc Ethernet khi chưa xác định đúng pinout và chuẩn giao tiếp có thể làm hỏng cổng truyền thông của HMI hoặc ảnh hưởng thiết bị kết nối.

Với các lỗi liên quan đến phần cứng, bộ nhớ hoặc firmware, người vận hành nên dừng ở bước kiểm tra cơ bản và chuyển thiết bị cho kỹ thuật chuyên môn.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu?

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa HMI chuyên sâu, hướng đến mục tiêu xác định đúng nguyên nhân hư hỏng, hạn chế thời gian dừng máy và tối ưu chi phí cho khách hàng.

* Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ hai miền

Tự Động Hóa Toàn Cầu có đội ngũ 15 kỹ thuật viên tại Hà Nội và TP.HCM, hỗ trợ kiểm tra và sửa chữa nhiều dòng HMI công nghiệp của Allen Bradley, Mitsubishi, Siemens, Pro-face, Omron, Delta, Weintek, Xinje và nhiều thương hiệu khác.

Với hơn 10 năm kinh nghiệm cùng đội ngũ kỹ sư được đào tạo bài bản từ các trường kỹ thuật như Đại học Bách Khoa, Đại học Công nghiệp…, kỹ thuật viên có thể kiểm tra từ mạch nguồn, LCD, cảm ứng, mainboard, bộ nhớ đến các cổng truyền thông, từ đó xác định nguyên nhân và đề xuất phương án sửa chữa phù hợp.

* Hạn chế làm mất tham số cài đặt

Đối với HMI, project và dữ liệu vận hành là phần rất quan trọng. Quá trình kiểm tra và sửa chữa được thực hiện cẩn thận, ưu tiên sao lưu và bảo toàn chương trình khi tình trạng bộ nhớ, mainboard và thiết bị còn cho phép.

Kỹ thuật hạn chế reset bộ nhớ hoặc can thiệp firmware khi chưa xác định rõ nguyên nhân. Việc giữ lại project giúp HMI sau sửa chữa có thể nhanh chóng lắp lại vào hệ thống, giảm thời gian nạp lại chương trình và cấu hình thiết bị.

* Kho linh kiện phục vụ sửa chữa lớn

Tự Động Hóa Toàn Cầu duy trì kho linh kiện và thiết bị tự động hóa tại Hà Nội, giúp chủ động hơn khi kiểm tra và thay thế các hạng mục thường gặp trên HMI như mạch nguồn, LCD, backlight, cảm ứng, keypad, IC nguồn, socket và linh kiện bo mạch.

Linh kiện được kiểm tra trước khi lắp đặt nhằm bảo đảm đúng thông số và phù hợp với tình trạng thực tế của thiết bị.

* Kiểm tra thiết bị trước khi bàn giao

Sau khi hoàn thành sửa chữa, HMI được kiểm tra lại các chức năng quan trọng như khả năng khởi động, hiển thị LCD, backlight, độ chính xác của cảm ứng, keypad, USB, thẻ nhớ và các cổng truyền thông.

Tùy từng dòng thiết bị, kỹ thuật viên có thể kiểm tra thêm khả năng chạy Runtime, giao tiếp với PLC qua Ethernet, RS232/RS485 hoặc các chuẩn truyền thông phù hợp trước khi bàn giao cho khách hàng.

* Hỗ trợ khách hàng toàn quốc

Với điểm tiếp nhận tại Hà Nội và TP.HCM, Tự Động Hóa Toàn Cầu hỗ trợ khách hàng từ nhiều tỉnh thành gửi HMI về kiểm tra và sửa chữa.

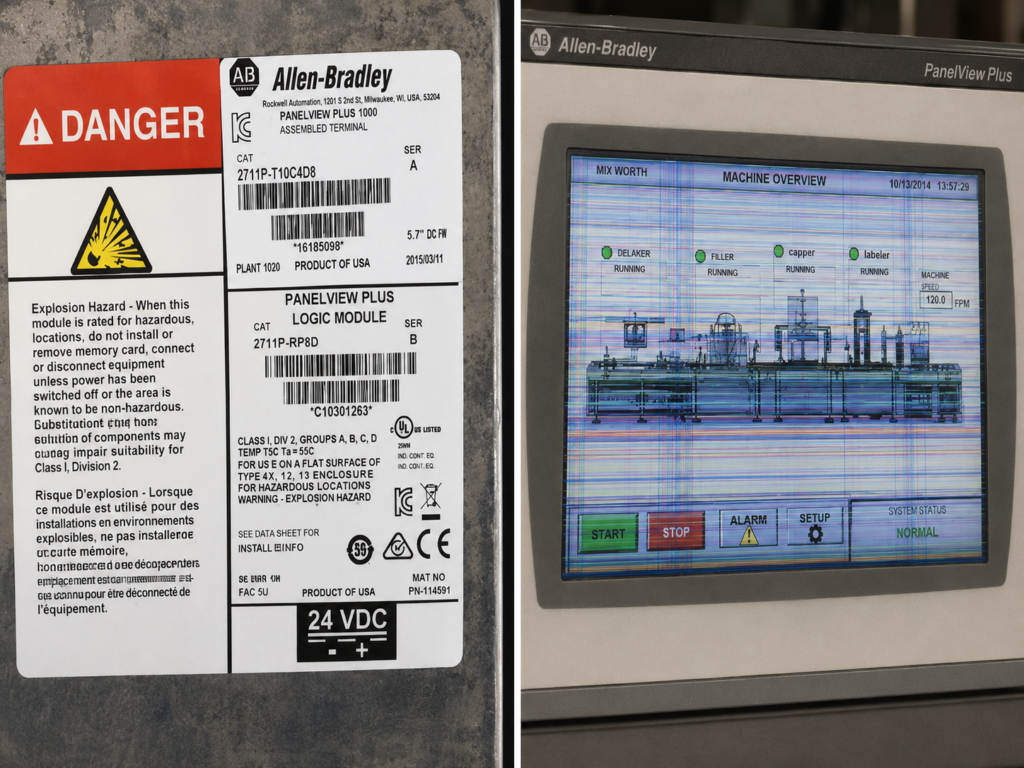

Khách hàng ở xa có thể cung cấp trước hình ảnh tem thiết bị, model, video hiện tượng lỗi hoặc mã lỗi để kỹ thuật bước đầu khoanh vùng tình trạng và tư vấn phương án gửi thiết bị phù hợp.

* Thường xuyên cập nhật công nghệ công nghiệp mới

Đội ngũ Tự Động Hóa Toàn Cầu thường xuyên tham gia các triển lãm và hoạt động chuyên ngành nhằm cập nhật thêm các dòng HMI, công nghệ truyền thông và giải pháp điều khiển mới.

Mỗi năm, Tự Động Hóa Toàn Cầu tham gia khoảng 2–3 triển lãm công nghiệp, qua đó tiếp cận thêm sản phẩm và công nghệ mới phục vụ công tác kỹ thuật, sửa chữa và tư vấn hệ thống tự động hóa.

V. Quy trình tiếp nhận sửa chữa HMI Allen Bradley

Bước 1: Tiếp nhận thông tin.

Khách hàng cung cấp model, hình ảnh tem sản phẩm và hiện tượng lỗi đang gặp phải. Nếu HMI hiển thị mã Fatal hoặc trạng thái LED bất thường, nên gửi kèm hình ảnh để kỹ thuật bước đầu khoanh vùng.

Bước 2: Chuẩn đoán lỗi và tư vấn phương án xử lý.

Kỹ thuật hướng dẫn kiểm tra những yếu tố bên ngoài như nguồn, cáp hoặc kết nối hệ thống. Nếu thiết bị có dấu hiệu lỗi phần cứng, HMI được tiếp nhận để kiểm tra trực tiếp và báo phương án xử lý.

Bước 3: Sửa chữa và kiểm tra

Thiết bị được vệ sinh, chẩn đoán và sửa hoặc thay linh kiện theo tình trạng thực tế. Project được ưu tiên sao lưu khi có thể trước khi can thiệp những phần có nguy cơ ảnh hưởng đến dữ liệu.

Sau sửa chữa, kỹ thuật kiểm tra các chức năng liên quan và chạy thử để đánh giá độ ổn định của thiết bị.

Bước 4: Bàn giao và bảo hành

HMI được kiểm tra lần cuối, dán tem và bàn giao cho khách hàng. Thời gian bảo hành tiêu chuẩn là 6 tháng, phạm vi bảo hành được xác định theo hạng mục sửa chữa và linh kiện đã thay thế.

Nếu HMI Allen Bradley đang không lên nguồn, treo logo, báo Fatal 6C, Fatal 31, Fatal 3A, tối màn hình, liệt cảm ứng, tự reset, mất Ethernet hoặc không chạy được Runtime, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra và tư vấn phương án phù hợp.

Tự Động Hóa Toàn Cầu nhận sửa chữa HMI Allen Bradley tại Hà Nội, TP.HCM và hỗ trợ khách hàng trên toàn quốc. Thiết bị được kiểm tra nguyên nhân, báo phương án và chi phí trước khi sửa, kiểm tra lại trước bàn giao và áp dụng chính sách bảo hành rõ ràng.
