Sửa chữa biến tần Shihlin

I. Giới thiệu dịch vụ sửa chữa biến tần Shihlin

Tự Động Hóa Toàn Cầu là đơn vị chuyên cung cấp dịch vụ sửa chữa biến tần Shihlin cho khách hàng nhà máy, xưởng sản xuất và các đơn vị sử dụng thiết bị tự động hóa trên toàn quốc. Với đội ngũ kỹ sư có chuyên môn về điện – điện tử công suất, hệ thống điều khiển và tự động hóa, cùng trang thiết bị kiểm tra chuyên dụng, chúng tôi có khả năng tiếp nhận và xử lý nhiều dòng biến tần Shihlin phổ biến như: Shihlin SC3, SE3, SA3, A2, A3…

Quá trình sửa biến tần Shihlin được thực hiện từ kiểm tra tổng thể, xác định nguyên nhân lỗi đến cấp độ linh kiện, thay thế linh kiện hư hỏng và chạy thử thiết bị trước khi bàn giao.

Toàn Cầu có điểm tiếp nhận tại Hà Nội và TP.HCM, thuận tiện cho khách hàng tại hai miền gửi thiết bị kiểm tra và sửa chữa. Đối với khách hàng ở các tỉnh thành khác, đội ngũ kỹ thuật có thể hướng dẫn đóng gói, vận chuyển thiết bị về địa điểm gần nhất.

Chúng tôi hướng đến dịch vụ toàn diện – nhanh chóng – chính xác – tối ưu chi phí, giúp doanh nghiệp hạn chế thời gian dừng máy và giảm thiểu ảnh hưởng tới hoạt động sản xuất.

II. Tổng hợp các lỗi thường gặp của biến tần Shihlin và cách khắc phục

Dưới đây là bảng tổng hợp một số lỗi phổ biến thường gặp trên biến tần Shihlin. Bảng lỗi này dùng để tham khảo ban đầu trong quá trình kiểm tra thiết bị.

Mã lỗi	Tên lỗi	Nguyên nhân thường gặp	Cách khắc phục
ERROR	Lỗi hệ thống / lỗi hiển thị	Điện áp đầu vào thấp; chân reset RES đang bật; keypad kết nối kém; lỗi mạch bên trong; lỗi CPU; cách điện tải xuống đất bất thường.	1. Kiểm tra lại nguồn cấp. 2. Tắt tín hiệu reset RES nếu đang kích. 3. Kiểm tra kết nối keypad/màn hình. 4. Khởi động lại biến tần đúng quy trình. 5. Kiểm tra cách điện dây motor và cuộn dây motor. 6. Nếu lỗi lặp lại, cần kiểm tra bo điều khiển hoặc phần cứng bên trong.
OC0	Quá dòng khi khởi động	Dòng đầu ra lớn bất thường khi khởi động; motor bị ngắn mạch; dây motor hỏng cách điện; có contactor đấu nối ở ngõ ra; nhiễu từ thiết bị bên ngoài; lỗi bo công suất.	1. Kiểm tra dây U/V/W và cách điện dây motor. 2. Kiểm tra motor có chạm chập không. 3. Không đóng/ngắt contactor ở ngõ ra biến tần khi đang chạy. 4. Kiểm tra nhiễu từ contactor, relay, tải công suất lớn. 5. Nếu tháo motor vẫn báo OC0, nên gửi thiết bị đi kiểm tra bo công suất/IGBT.
OC1	Quá dòng khi tăng tốc	Thời gian tăng tốc quá ngắn; dây motor chạm đất, chập pha hoặc chạm vào vỏ tủ; thông số tần số cơ bản không khớp với motor.	1. Tăng thời gian tăng tốc P.7 / 01-06. 2. Kiểm tra cách điện dây motor và motor. 3. Kiểm tra dây motor có chạm vỏ tủ hoặc chạm đất không. 4. Kiểm tra thông số tần số cơ bản P.3 / 01-03 có đúng với tần số định mức motor không.
OC2	Quá dòng khi chạy ổn định	Tải quá nặng; motor bị kẹt; cơ cấu truyền động bị bó; dây motor chạm chập; công suất biến tần chọn quá nhỏ so với tải.	1. Giảm tải và kiểm tra cơ khí có bị kẹt không. 2. Kiểm tra dòng motor khi chạy thực tế. 3. Kiểm tra cách điện dây motor và cuộn dây motor. 4. Đánh giá lại công suất biến tần so với công suất motor và đặc tính tải.
OC3	Quá dòng khi giảm tốc	Thời gian giảm tốc quá ngắn; điện áp cơ bản cài đặt chưa phù hợp; tải quán tính lớn; cần hãm nhanh nhưng chưa có điện trở xả/bộ hãm phù hợp.	1. Tăng thời gian giảm tốc P.8 / 01-07. 2. Cài điện áp cơ bản P.19 / 01-04 phù hợp với điện áp nguồn. 3. Với tải quán tính lớn, nên lắp thêm bộ hãm và điện trở xả. 4. Kiểm tra lại dây motor và tình trạng tải.
OV1	Quá áp khi tăng tốc	Điện áp nguồn đầu vào bất thường; motor chạm đất; dây motor hỏng cách điện hoặc chạm chập.	1. Kiểm tra điện áp nguồn cấp. 2. Kiểm tra motor có chạm đất không. 3. Kiểm tra cách điện dây U/V/W. 4. Kiểm tra khu vực đấu nối trong tủ điện.
OV3	Quá áp khi giảm tốc	Thời gian giảm tốc quá ngắn; tải quán tính lớn hồi năng lượng về biến tần; chưa dùng điện trở xả/bộ hãm; dây motor có vấn đề cách điện.	1. Tăng thời gian giảm tốc P.8 / 01-07. 2. Lắp thêm bộ hãm và điện trở xả nếu tải có quán tính lớn. 3. Kiểm tra thông số điện áp cơ bản P.19 / 01-04. 4. Kiểm tra cách điện dây motor và motor.
THT	IGBT module quá nhiệt	Module IGBT quá nhiệt; biến tần chạy quá tải; thông số tần số cơ bản không khớp motor; điện áp đầu vào thấp làm giảm khả năng tải; đấu dây motor chưa đúng.	1. Kiểm tra công suất biến tần có phù hợp motor không. 2. Kiểm tra tải có quá nặng không. 3. Theo dõi dòng ra trên biến tần có vượt dòng định mức không. 4. Kiểm tra đấu dây motor theo nameplate. 5. Cài đúng dòng định mức motor P.9 / 06-00 và tần số cơ bản P.3 / 01-03.
THN	Motor quá nhiệt	Rơ-le nhiệt điện tử của motor tác động; motor chạy quá tải; tải cơ khí nặng; cài sai dòng định mức motor; motor nóng bất thường.	1. Kiểm tra tải cơ khí. 2. Đo dòng motor khi vận hành. 3. Cài đúng dòng định mức motor tại P.9 / 06-00. 4. Kiểm tra đấu dây motor theo nameplate. 5. Kiểm tra motor có bị kẹt, nóng hoặc chạm chập không.
SCP	Ngắn mạch đầu ra	Ngắn mạch ở ngõ ra biến tần; dây U/V/W chạm chập; motor lỗi; biến tần có thể báo do nhiễu điện từ mạnh.	1. Ngắt nguồn ngay khi báo lỗi. 2. Kiểm tra dây U/V/W và motor. 3. Đo cách điện motor. 4. Kiểm tra nối đất và chống nhiễu. 5. Không reset chạy lại nhiều lần khi chưa xử lý nguyên nhân.
NTC	Module công suất quá nhiệt	Nhiệt độ môi trường cao; quạt làm mát lỗi; tủ điện kín; biến tần bám bụi; tần số sóng mang cài quá cao.	1. Kiểm tra nhiệt độ trong tủ điện. 2. Kiểm tra quạt làm mát. 3. Vệ sinh biến tần và khe tản nhiệt. 4. Tăng thông gió cho tủ điện. 5. Kiểm tra tần số sóng mang 00-11 / P.72, giảm nếu cần.
IPF	Lỗi nguồn đầu vào / mất pha nguồn	Nguồn cấp bất thường; mất pha nguồn; lỏng dây nguồn; CB, contactor hoặc cầu chì có vấn đề.	1. Kiểm tra điện áp nguồn đầu vào. 2. Kiểm tra mất pha nguồn. 3. Kiểm tra CB, contactor, cầu chì. 4. Siết lại terminal nguồn và dây cấp vào biến tần.
GF	Chạm đất đầu ra	Motor chạm đất; dây U/V/W hỏng cách điện; đầu ra biến tần rò xuống đất.	1. Ngắt nguồn biến tần. 2. Đo cách điện motor. 3. Kiểm tra dây U/V/W có chạm vỏ, chạm đất không. 4. Không chạy lại khi chưa xử lý lỗi chạm đất.
HDC	Lỗi phần cứng bên trong	Mạch tự kiểm tra phần cứng của biến tần báo lỗi; bo điều khiển hoặc bo công suất bất thường.	1. Tắt nguồn, chờ xả tụ rồi cấp lại. 2. Nếu lỗi vẫn còn, không nên reset nhiều lần. 3. Gửi thiết bị đi kiểm tra phần cứng.

Nếu đã kiểm tra các nguyên nhân bên ngoài như nguồn cấp, motor, dây dẫn, tải cơ khí và thông số cài đặt nhưng biến tần Shihlin vẫn báo lỗi, khả năng cao thiết bị đã hư hỏng linh kiện bên trong như: IGBT, diode chỉnh lưu, tụ DC Bus, điện trở xả, nguồn xung, mạch driver, mạch đo dòng, mạch điều khiển hoặc bo nguồn.

Trong trường hợp này, khách hàng không nên tiếp tục reset hoặc chạy thử nhiều lần, vì có thể khiến lỗi nặng hơn và phát sinh thêm chi phí sửa chữa. Hãy liên hệ ngay với bộ phận kỹ thuật của Tự Động Hóa Toàn Cầu để được tư vấn giải pháp phù hợp.

III. Rủi ro tiềm ẩn khi tự sửa biến tần Shihlin

Biến tần là thiết bị điện tử công suất có cấu tạo phức tạp, bao gồm mạch nguồn, mạch chỉnh lưu, DC Bus, module IGBT, bo điều khiển, mạch driver, mạch đo dòng – điện áp và nhiều linh kiện điện tử khác. Để sửa chữa biến tần Shihlin chính xác cần có kiến thức chuyên môn, thiết bị đo kiểm và khả năng xác định nguyên nhân hư hỏng.

Vì vậy, chúng tôi không khuyến khích khách hàng tự tháo và sửa thiết bị khi chưa có đủ chuyên môn vì có thể phát sinh những rủi ro sau:

• Thời gian sửa chữa kéo dài: Việc xác định sai nguyên nhân có thể khiến quá trình sửa chữa kéo dài nhiều ngày trong khi máy móc phải dừng hoạt động. Đối với dây chuyền sản xuất liên tục, thời gian dừng máy không chỉ ảnh hưởng đến sản lượng mà còn làm chậm tiến độ giao hàng, ảnh hưởng kế hoạch sản xuất và có thể gây thiệt hại tài chính lớn hơn nhiều so với chi phí sửa chữa thiết bị.
• Rủi ro về an toàn điện: Bên trong biến tần tồn tại mạch DC Bus với điện áp cao và tụ điện có khả năng tích điện ngay cả sau khi đã ngắt nguồn. Nếu người sửa chữa không có kiến thức về điện tử công suất, không thực hiện quy trình xả tụ và đo kiểm an toàn, việc tháo thiết bị có thể dẫn đến điện giật, chập mạch, cháy nổ hoặc gây hư hỏng thêm cho biến tần.
• Phát sinh thêm chi phí sửa chữa: Một lỗi ban đầu có thể chỉ nằm ở một vài linh kiện nhưng nếu kiểm tra hoặc thay thế không đúng cách có thể làm hỏng thêm mạch driver, IGBT, bo nguồn hoặc bo điều khiển. Khi đó chi phí sửa biến tần Shihlin có thể tăng đáng kể, thậm chí thiết bị mất khả năng phục hồi và phải thay mới.
• Ảnh hưởng đến các thiết bị khác trong hệ thống:  Nếu chỉ xử lý hiện tượng mà không tìm được nguyên nhân gốc, biến tần có thể hoạt động trở lại nhưng không ổn định. Tình trạng mất pha ngõ ra, điện áp bất thường hoặc điều khiển motor không chính xác có thể ảnh hưởng đến động cơ, thiết bị đóng cắt, PLC, hệ thống cơ khí hoặc các thiết bị liên quan trong dây chuyền.

IV. Vì sao nên chọn dịch vụ sửa biến tần Shihlin tại Toàn Cầu?

Tự Động Hóa Toàn Cầu cung cấp dịch vụ kiểm tra và sửa chữa biến tần Shihlin chuyên sâu, hướng đến việc xác định đúng nguyên nhân hư hỏng, hạn chế thay thế không cần thiết và rút ngắn thời gian dừng máy cho khách hàng.

* Đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ hai miền

Tự Động Hóa Toàn Cầu có đội ngũ 15 kỹ thuật viên tại Hà Nội và TP.HCM, hỗ trợ kiểm tra và sửa chữa nhiều dòng biến tần công nghiệp như Shihlin, KOC, Sinee, INVT, Delta, Mitsubishi, LS, Kaman, Delixi…

Với hơn 10 năm kinh nghiệm, cùng đội ngũ kỹ sư được đào tạo tại các trường kỹ thuật như Đại học Bách Khoa, Đại học Công nghiệp…, chúng tôi có khả năng kiểm tra thiết bị đến cấp độ linh kiện nhằm xác định nguyên nhân thực tế trước khi đề xuất phương án xử lý.

* Hạn chế làm mất tham số cài đặt:

Nhiều biến tần Shihlin được sử dụng trong các máy móc đã vận hành lâu năm và có hệ thống tham số được cài đặt riêng theo từng ứng dụng.Trong quá trình sửa chữa biến tần Shihlin, kỹ thuật viên sẽ ưu tiên bảo toàn cấu hình hiện có nếu bộ nhớ và bo điều khiển vẫn hoạt động bình thường. Nhờ đó, sau khi sửa xong, thiết bị có thể được lắp trở lại hệ thống theo cấu hình ban đầu, hạn chế thời gian phải dò lại hoặc cài đặt lại toàn bộ tham số.

* Kho linh kiện phục vụ sửa chữa lớn:

Tự Động Hóa Toàn Cầu duy trì kho linh kiện và thiết bị tự động hóa tại Hà Nội, giúp chủ động hơn khi cần kiểm tra hoặc thay thế các linh kiện thường gặp trong biến tần.Các nhóm linh kiện phục vụ sửa chữa gồm IGBT, diode, tụ điện, relay, IC nguồn, opto, quạt làm mát và nhiều linh kiện điện tử khác. Linh kiện được kiểm tra thông số trước khi lắp đặt để bảo đảm phù hợp với thiết bị và tình trạng hư hỏng thực tế.

* Kiểm tra thiết bị trước khi bàn giao:

Sửa xong linh kiện chưa đồng nghĩa với việc biến tần đã có thể bàn giao ngay. Tùy tình trạng thiết bị, biến tần sẽ được chạy thử không tải hoặc có tải nhằm đánh giá độ ổn định trước khi bàn giao cho khách hàng.

* Hỗ trợ khách hàng toàn quốc:

Với điểm tiếp nhận tại Hà Nội và TP.HCM, Tự Động Hóa Toàn Cầu có thể tiếp nhận sửa chữa biến tần Shihlin từ nhiều tỉnh thành trên cả nước. Khách hàng có thể gửi thiết bị về địa điểm gần nhất. Đội ngũ kỹ thuật sẽ tiếp nhận thông tin về mã biến tần, hiện tượng lỗi, ứng dụng đang sử dụng và tình trạng hoạt động để hỗ trợ xác định nguyên nhân ban đầu.

* Thường xuyên cập nhật công nghệ công nghiệp mới:

Đội ngũ Toàn Cầu thường xuyên tham gia các triển lãm, hội thảo và hoạt động chuyên ngành tự động hóa nhằm cập nhật các thiết bị, công nghệ điều khiển và giải pháp công nghiệp mới. Việc tiếp xúc thường xuyên với nhiều thế hệ biến tần, PLC, HMI, Servo và hệ thống điều khiển giúp đội ngũ kỹ thuật có thêm kinh nghiệm khi xử lý các thiết bị công nghiệp khác nhau.

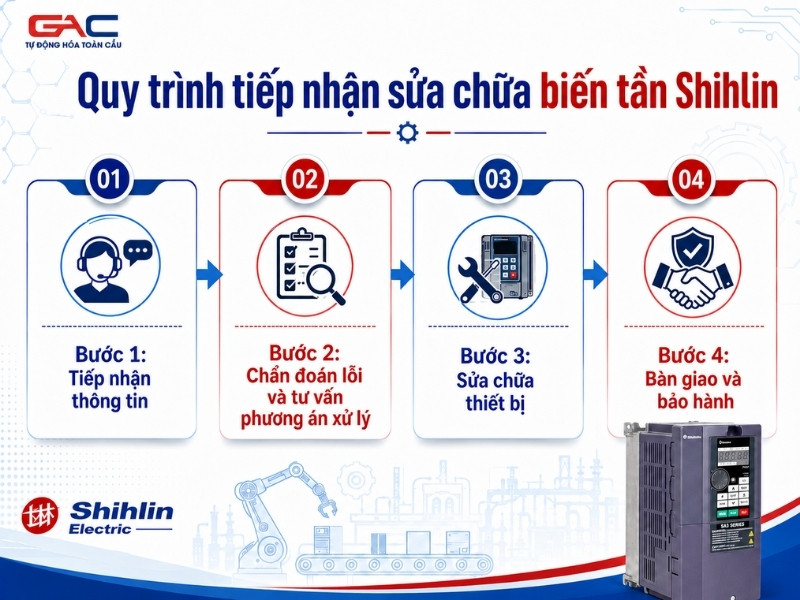

V. Quy trình 4 bước tiếp nhận sửa chữa biến tần Shihlin

Bước 1: Tiếp nhận thông tin

Khách hàng liên hệ với Tự Động Hóa Toàn Cầu và cung cấp thông tin cơ bản: model biến tần Shihlin, công suất, mã lỗi hiển thị, tình trạng thiết bị, ứng dụng đang sử dụng và hiện tượng thực tế khi vận hành.

Ví dụ: biến tần không lên nguồn, báo OC khi chạy, báo OV khi giảm tốc, motor không quay, chạy được một lúc thì dừng, nổ cầu chì, cháy module công suất, lỗi truyền thông, mất pha đầu ra, báo quá nhiệt, lỗi chạm đất, lỗi analog…

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

Kỹ thuật tiếp nhận thông tin và tư vấn bước kiểm tra ban đầu cho khách hàng. Nếu lỗi có thể đến từ cài đặt thông số, dây đấu nối, nguồn cấp, motor, tải cơ khí hoặc tín hiệu điều khiển bên ngoài, kỹ thuật sẽ hướng dẫn khách hàng kiểm tra trước để tránh tháo thiết bị không cần thiết.

Nếu xác định lỗi có khả năng nằm bên trong biến tần, khách hàng gửi thiết bị về Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra chi tiết, xác định hạng mục hư hỏng và báo phương án sửa chữa.

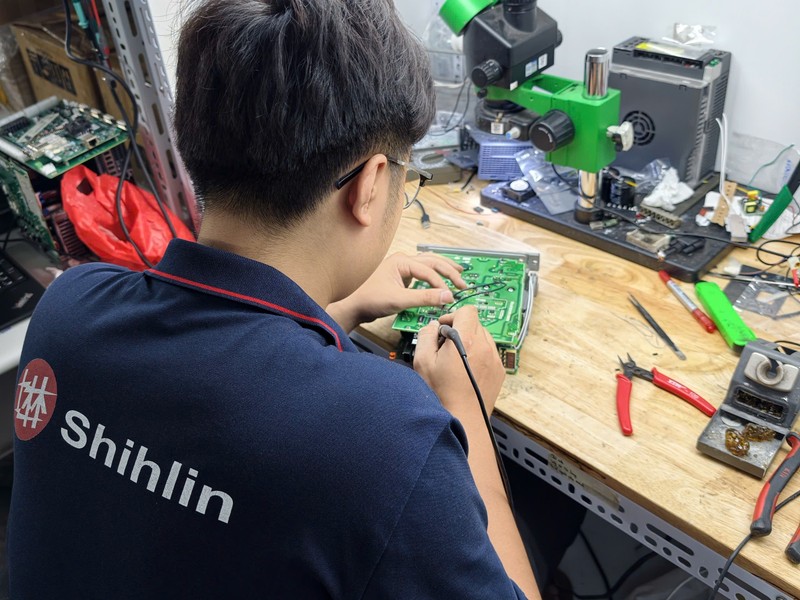

Bước 3: Sửa chữa thiết bị

Quá trình sửa chữa biến tần Shihlin thường gồm các bước:

– Vệ sinh tổng thể thiết bị
– Kiểm tra ngoại quan, terminal đấu nối, mạch nguồn, mạch công suất và bo điều khiển
– Đo kiểm các linh kiện nghi ngờ hư hỏng
– Xác định nguyên nhân gây lỗi
– Thay thế hoặc sửa chữa linh kiện lỗi
– Kiểm tra lại nguồn xung, mạch driver, IGBT, diode chỉnh lưu, tụ DC Bus, quạt làm mát, relay, cảm biến dòng, mạch điều khiển
– Kiểm tra các cổng tín hiệu điều khiển, ngõ vào analog, relay output và truyền thông nếu có
– Test biến tần sau sửa ở nhiều chế độ vận hành

Sau khi sửa xong, thiết bị được kiểm tra không tải và test tải để đảm bảo đầu ra ổn định, các chức năng cơ bản hoạt động bình thường trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

Sau khi biến tần Shihlin hoạt động ổn định, Tự Động Hóa Toàn Cầu tiến hành dán tem bảo hành, bàn giao thiết bị và hướng dẫn khách hàng một số lưu ý khi lắp lại vào hệ thống.

Với những trường hợp lỗi do hệ thống bên ngoài gây ra, kỹ thuật sẽ tư vấn thêm phương án phòng tránh như: kiểm tra động cơ, kiểm tra dây động lực, kiểm tra nguồn cấp, lắp điện trở xả cho tải quán tính lớn, cải thiện tản nhiệt tủ điện, vệ sinh quạt làm mát, chống nhiễu tín hiệu, kiểm tra tiếp địa hoặc điều chỉnh lại thông số vận hành phù hợp.

Cam kết: Nếu khách hàng không đồng ý sửa chữa, thiết bị sẽ được giữ nguyên hiện trạng như lúc tiếp nhận, không tự ý thay đổi hoặc đánh tráo linh kiện.

Biến tần của khách hàng đang gặp sự cố, thường xuyên báo lỗi hoặc vận hành thiếu ổn định? Hãy liên hệ với Tự động hóa toàn cầu để được đội ngũ kỹ thuật kiểm tra, chẩn đoán chính xác và đề xuất giải pháp sửa chữa phù hợp.
