Sửa chữa biến tần Parker

I. Sửa chữa biến tần Parker – Tự Động Hóa Toàn Cầu

Parker là thương hiệu biến tần được sử dụng trong nhiều hệ thống truyền động công nghiệp, đặc biệt ở các ứng dụng cần điều khiển tốc độ motor ổn định, vận hành liên tục và tích hợp trong tủ điều khiển máy móc.

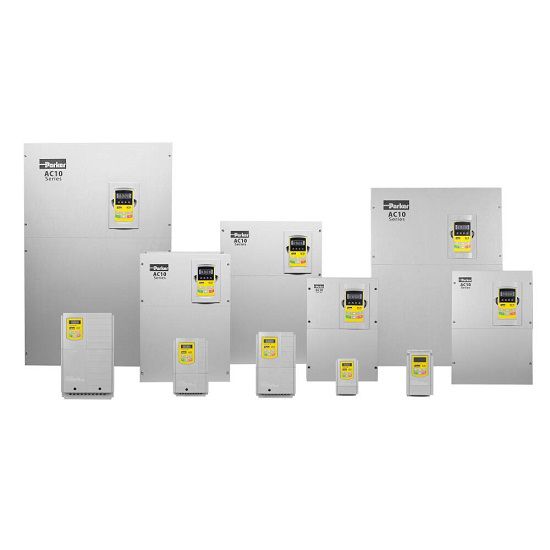

Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa nhiều dòng biến tần Parker như Parker AC10, AC10G, AC30, 650V, 690+, 890 và các dòng biến tần Parker đang được lắp đặt trong hệ thống sản xuất, tủ điện điều khiển, máy OEM, bơm, quạt, băng tải, máy đóng gói, máy nâng hạ và dây chuyền tự động hóa.

Trong quá trình vận hành, biến tần Parker có thể gặp các hiện tượng như: không lên nguồn, màn hình không hiển thị, báo quá dòng, quá áp, thấp áp, quá tải, quá nhiệt, lỗi mất pha, lỗi truyền thông, motor không chạy, motor chạy giật, nhảy aptomat, cháy cầu chì, nổ linh kiện công suất hoặc mất tín hiệu điều khiển.

Với biến tần công nghiệp, việc chỉ xóa lỗi rồi cho chạy lại nhiều lần có thể làm tình trạng hư hỏng nặng hơn. Nếu nguyên nhân đến từ IGBT, mạch driver, tụ DC Bus, nguồn xung, cảm biến dòng, mạch đo áp hoặc motor bị chạm chập, biến tần có thể tiếp tục hỏng lan sang các khối mạch khác. Vì vậy, khi biến tần Parker có dấu hiệu bất thường, nên kiểm tra sớm để giảm rủi ro dừng máy và tối ưu chi phí sửa chữa.

II. Một số mã lỗi thường gặp trên biến tần Parker và cách xử lý

Dưới đây là bảng tổng hợp một số lỗi phổ biến trên biến tần Parker. Bảng này chỉ dùng để tham khảo ban đầu. Trên thực tế, cùng một mã lỗi có thể xuất phát từ nhiều nguyên nhân khác nhau như nguồn cấp, tải cơ khí, motor, dây động lực, thông số cài đặt, điều kiện tủ điện hoặc hư hỏng linh kiện bên trong biến tần.

Mã lỗi	Tên lỗi theo tài liệu Parker	Nguyên nhân thường gặp	Cách khắc phục tham khảo
OC/OC1/OC2	Overcurrent – Quá dòng	Thời gian tăng tốc quá ngắn, motor kẹt tải, dây U/V/W chạm chập, thông số motor chưa đúng, lỗi IGBT hoặc mạch driver	1. Kiểm tra dây ra motor có chạm chập/chạm đất không. 2. Kiểm tra tải cơ khí có bị kẹt không. 3. Tăng thời gian tăng tốc. 4. Kiểm tra lại thông số motor. 5. Nếu lỗi vẫn xuất hiện, cần kiểm tra khối công suất, IGBT, driver và cảm biến dòng.
O.E.	DC Over-Voltage – Quá áp DC Bus	Điện áp nguồn cao, giảm tốc quá nhanh, tải quán tính lớn, thiếu điện trở xả, thông số PID tốc độ chưa phù hợp	1. Đo điện áp nguồn đầu vào. 2. Tăng thời gian giảm tốc. 3. Kiểm tra điện trở xả nếu hệ thống có dùng. 4. Với tải quán tính lớn, cần chọn điện trở hãm đúng công suất. 5. Kiểm tra mạch đo áp DC Bus nếu nguồn bình thường nhưng vẫn lỗi.
L.U.	Under-Voltage Protection – Bảo vệ thấp áp	Nguồn cấp yếu, sụt áp khi chạy tải, mất pha nguồn, contactor/aptomat/cầu chì tiếp xúc kém, lỗi mạch nguồn	1. Đo điện áp cấp vào biến tần. 2. Kiểm tra aptomat, contactor, cầu chì, domino nguồn. 3. Kiểm tra hiện tượng sụt áp khi motor tăng tải. 4. Nếu điện áp ổn định nhưng vẫn báo lỗi, cần kiểm tra nguồn xung và mạch đo áp.
O.H.	Heatsink Overheat – Quá nhiệt tản nhiệt	Tủ điện nóng, quạt làm mát hỏng, bụi bẩn bám khe gió, lắp đặt thiếu thông thoáng, tần số sóng mang hoặc bù mô-men đặt cao	1. Vệ sinh khe gió, quạt và cánh tản nhiệt. 2. Kiểm tra quạt biến tần có chạy không. 3. Cải thiện thông gió tủ điện. 4. Kiểm tra dòng tải thực tế. 5. Nếu vẫn lỗi, kiểm tra cảm biến nhiệt và bo công suất.
O.L1	Inverter Overload – Quá tải biến tần	Biến tần chạy vượt khả năng chịu tải, tải cơ khí nặng, chọn công suất biến tần nhỏ, motor thường xuyên chạy dòng cao	1. Đo dòng vận hành thực tế. 2. So sánh công suất biến tần với motor và tải. 3. Kiểm tra cơ cấu truyền động. 4. Giảm tải hoặc chọn biến tần công suất phù hợp hơn. 5. Kiểm tra hệ thống làm mát nếu lỗi lặp lại.
O.L2	Motor Overload – Quá tải motor	Motor làm việc quá tải, cài sai dòng định mức motor, tải bị kẹt, motor nóng, chu kỳ vận hành quá nặng	1. Kiểm tra dòng motor khi chạy. 2. Nhập lại thông số motor theo nameplate. 3. Kiểm tra tải cơ khí, bạc đạn, hộp số, băng tải. 4. Kiểm tra nhiệt độ motor. 5. Nếu motor thường xuyên quá tải, cần xem lại công suất motor hoặc chu kỳ làm việc.
P.F1	Input Phase Loss – Mất pha đầu vào	Mất một pha nguồn, cầu chì đứt, contactor tiếp xúc kém, dây nguồn lỏng, nguồn 3 pha mất cân bằng	1. Đo điện áp 3 pha đầu vào. 2. Kiểm tra cầu chì, aptomat, contactor. 3. Siết lại terminal nguồn. 4. Kiểm tra mất pha khi tải lớn. 5. Nếu đủ pha nhưng vẫn báo lỗi, kiểm tra mạch phát hiện pha đầu vào.
PF0	Output Phase Loss – Mất pha đầu ra	Dây motor lỏng/đứt, motor hỏng cuộn dây, contactor đầu ra lỗi, biến tần phát hiện dòng ra bất thường	1. Kiểm tra dây U/V/W từ biến tần đến motor. 2. Đo cách điện và điện trở cuộn dây motor. 3. Không đóng/cắt contactor đầu ra khi biến tần đang chạy. 4. Kiểm tra terminal motor và đầu cos. 5. Nếu motor và dây bình thường, kiểm tra mạch công suất biến tần.
GP	Ground Fault – Lỗi chạm đất	Cáp motor rò xuống đất, motor suy giảm cách điện, hộp cực motor bị ẩm, đầu ra biến tần chạm vỏ, lỗi khối công suất	1. Tách motor khỏi biến tần và đo cách điện. 2. Kiểm tra dây U/V/W có bị trầy, dập, chạm vỏ không. 3. Vệ sinh hộp đấu dây motor nếu bị ẩm/bụi. 4. Kiểm tra IGBT và mạch công suất nếu dây và motor bình thường.
CE	Communication Timeout – Lỗi timeout truyền thông	Đứt dây truyền thông, sai địa chỉ, sai baudrate, PLC không gửi lệnh đúng chu kỳ, nhiễu đường truyền	1. Kiểm tra dây RS485/truyền thông. 2. Kiểm tra địa chỉ, baudrate, parity, stop bit. 3. Kiểm tra chương trình PLC hoặc thiết bị master. 4. Kiểm tra chống nhiễu, tiếp địa và điện trở kết thúc nếu cần.

Nếu đã kiểm tra nguồn cấp, motor, tải cơ khí, dây đấu nối và thông số cài đặt nhưng biến tần Parker vẫn báo lỗi, khả năng cao thiết bị đã hư hỏng bên trong. Các linh kiện thường cần kiểm tra gồm: IGBT, diode chỉnh lưu, tụ DC Bus, điện trở nạp, nguồn xung, opto driver, cảm biến dòng, cảm biến nhiệt, relay, mạch điều khiển và bo công suất.

Trong trường hợp này, không nên tiếp tục reset hoặc đóng điện thử nhiều lần vì có thể làm cháy nặng hơn, tăng chi phí sửa chữa và kéo dài thời gian dừng máy. Hãy liên hệ ngay với bộ phận kỹ thuật của Tự Động Hóa Toàn Cầu để được tư vấn giải pháp phù hợp

III. Rủi ro khi tự sửa chữa biến tần Parker

Biến tần Parker là thiết bị điện tử công suất, bên trong có nhiều khối mạch làm việc với điện áp cao như chỉnh lưu, DC Bus, IGBT, driver, nguồn xung và mạch đo dòng. Theo tài liệu Parker AC10, tụ điện bên trong có thể còn điện áp nguy hiểm sau khi ngắt nguồn, vì vậy việc kiểm tra cần được thực hiện bởi người có chuyên môn và thiết bị đo phù hợp.

Một số rủi ro thường gặp khi tự tháo sửa:

• Nguy cơ mất an toàn điện: Tụ DC Bus có thể còn tích điện sau khi ngắt aptomat. Nếu thao tác khi chưa xả điện hoặc chưa đo kiểm đúng cách, người sửa có thể bị điện giật hoặc làm chập mạch.
• Lỗi nhẹ thành lỗi nặng: Nếu biến tần đang lỗi IGBT, driver hoặc nguồn xung mà tiếp tục cấp điện thử, linh kiện có thể cháy lan sang bo nguồn, bo điều khiển hoặc mạch bảo vệ.
• Thay linh kiện không đúng nguyên nhân: Nhiều trường hợp lỗi hiển thị là quá dòng, quá áp hoặc quá nhiệt nhưng nguyên nhân thực tế lại đến từ motor, dây dẫn, tải cơ khí hoặc thông số cài đặt. Nếu chỉ thay linh kiện mà không kiểm tra hệ thống, lỗi rất dễ tái diễn.
• Mất thông số vận hành: Một số biến tần đang chạy trong dây chuyền có thông số riêng cho từng máy. Nếu reset sai hoặc thay bo không sao lưu tham số, việc khôi phục vận hành có thể mất nhiều thời gian.
• Ảnh hưởng đến dây chuyền sản xuất: Biến tần sau sửa nếu không được test kỹ có thể chạy không ổn định, gây nóng motor, lỗi truyền thông, dừng máy bất ngờ hoặc ảnh hưởng đến PLC, HMI và các thiết bị liên quan.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa biến tần Parker?

*Kinh nghiệm với nhiều dòng biến tần công nghiệp
Đội ngũ kỹ thuật của Tự Động Hóa Toàn Cầu có kinh nghiệm kiểm tra và sửa chữa nhiều thương hiệu biến tần như Parker, ABB, Siemens, Schneider, Fuji, Hitachi, Delta, Mitsubishi, LS, INVT, Shihlin, Kaman, Veichi, Gtake… giúp quá trình chẩn đoán lỗi nhanh và chính xác hơn.

*Sửa chữa theo cấp độ linh kiện
Thay vì chỉ đề xuất thay nguyên bo, GAC ưu tiên kiểm tra chi tiết từng khối mạch và sửa chữa ở cấp độ linh kiện khi điều kiện kỹ thuật cho phép. Cách làm này giúp tiết kiệm chi phí, đặc biệt với các biến tần Parker công suất lớn hoặc dòng đã qua thời gian dài sử dụng.

*Hạn chế thay đổi thông số của khách hàng
Trong quá trình kiểm tra, kỹ thuật ưu tiên giữ nguyên tham số vận hành nếu bộ nhớ và bo điều khiển còn hoạt động. Sau khi sửa xong, biến tần được test lại để khách hàng có thể lắp về hệ thống nhanh hơn.

*Có thiết bị đo kiểm và chạy thử sau sửa
Biến tần sau sửa không chỉ kiểm tra lên nguồn, mà còn cần test đầu ra U/V/W, chạy motor, kiểm tra lệnh RUN/STOP, tín hiệu analog, relay, truyền thông và các chức năng bảo vệ. GAC sử dụng đồng hồ đo chuyên dụng, máy hiện sóng, bộ cấp nguồn, tải thử, motor test và các thiết bị kiểm tra linh kiện để đánh giá tình trạng biến tần sau sửa.

*Tư vấn nguyên nhân để giảm hỏng lặp lại
Ngoài việc sửa thiết bị, GAC còn hỗ trợ khách hàng kiểm tra các nguyên nhân bên ngoài như nguồn cấp không ổn định, motor chạm đất, tải quá nặng, tủ điện quá nóng, thiếu điện trở xả, nhiễu truyền thông hoặc đấu nối chưa đúng kỹ thuật.

*Bảo hành rõ ràng sau sửa chữa
Thiết bị sau khi hoàn thiện được dán tem, kiểm tra tình trạng hoạt động và bàn giao kèm chính sách bảo hành theo từng hạng mục sửa chữa cụ thể.

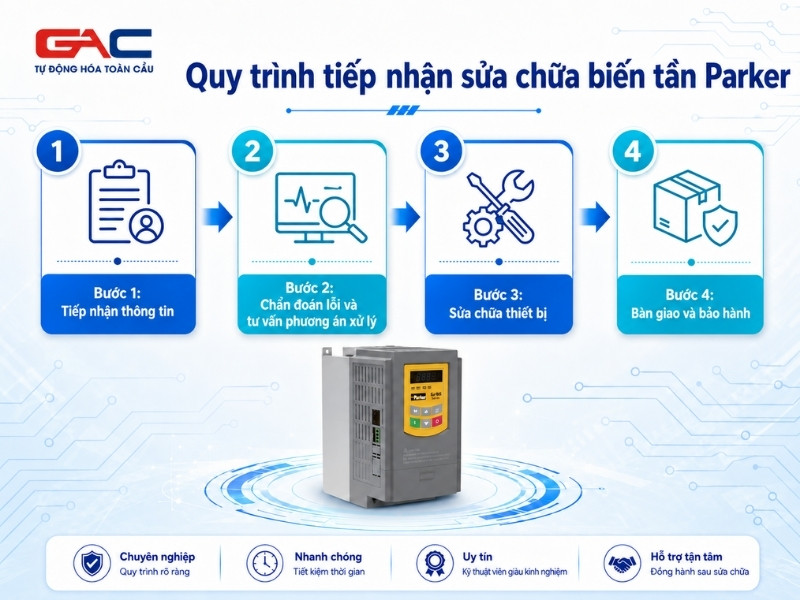

V. Quy trình 4 bước tiếp nhận sửa chữa biến tần Parker

Bước 1: Tiếp nhận thông tin

Khách hàng liên hệ với Tự Động Hóa Toàn Cầu và cung cấp các thông tin cơ bản như: model biến tần Parker, công suất, mã lỗi đang hiển thị, hiện tượng thực tế, ứng dụng đang sử dụng, tình trạng motor và hệ thống tải.

Ví dụ: biến tần không lên nguồn, báo OC, OE, LU, OH, OL1, OL2, PF1, PF0, motor không quay, motor rung giật, chạy được một lúc thì dừng, nhảy aptomat, lỗi truyền thông hoặc cháy nổ linh kiện.

Bước 2: Chẩn đoán sơ bộ và tư vấn phương án xử lý

Kỹ thuật GAC sẽ trao đổi để nắm rõ tình trạng thiết bị, hướng dẫn khách hàng kiểm tra nhanh một số hạng mục như nguồn cấp, dây motor, tải cơ khí, quạt làm mát, điện trở xả hoặc tín hiệu điều khiển nếu cần.

Nếu lỗi có khả năng đến từ phần cứng bên trong, GAC sẽ tiếp nhận biến tần để kiểm tra trực tiếp và báo phương án sửa chữa.

Bước 3: Kiểm tra và sửa chữa thiết bị

Quy trình sửa chữa biến tần Parker tại GAC gồm các bước chính:

• Vệ sinh thiết bị và kiểm tra ngoại quan.
• Kiểm tra bo nguồn, bo điều khiển, bo công suất, IGBT, diode, tụ DC Bus.
• Đo kiểm mạch nguồn xung, mạch driver, cảm biến dòng, cảm biến nhiệt.
• Xác định linh kiện hư hỏng và tiến hành sửa chữa hoặc thay thế.
• Kiểm tra lại khả năng lên nguồn, hiển thị, nhận lệnh và xuất áp.
• Test chạy motor không tải, kiểm tra dòng ra, điện áp ra và trạng thái bảo vệ.
• Test tải theo điều kiện phù hợp trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

Sau khi sửa chữa hoàn tất, biến tần được kiểm tra lại lần cuối, dán tem bảo hành và bàn giao cho khách hàng. GAC hỗ trợ tư vấn thêm về cách lắp đặt, làm mát tủ điện, kiểm tra tải, đấu nối motor, điện trở xả và các lưu ý vận hành để hạn chế lỗi tái diễn.

Tự Động Hóa Toàn Cầu tiếp nhận sửa chữa biến tần Parker cho khách hàng tại cả miền Bắc và miền Nam. Khách hàng có thể gửi thiết bị về GAC để được kiểm tra, tư vấn phương án xử lý và báo giá sửa chữa theo tình trạng thực tế.
