Sửa chữa biến tần KCLY

I. Sửa chữa biến tần KCLY – Tự Động Hóa Toàn Cầu

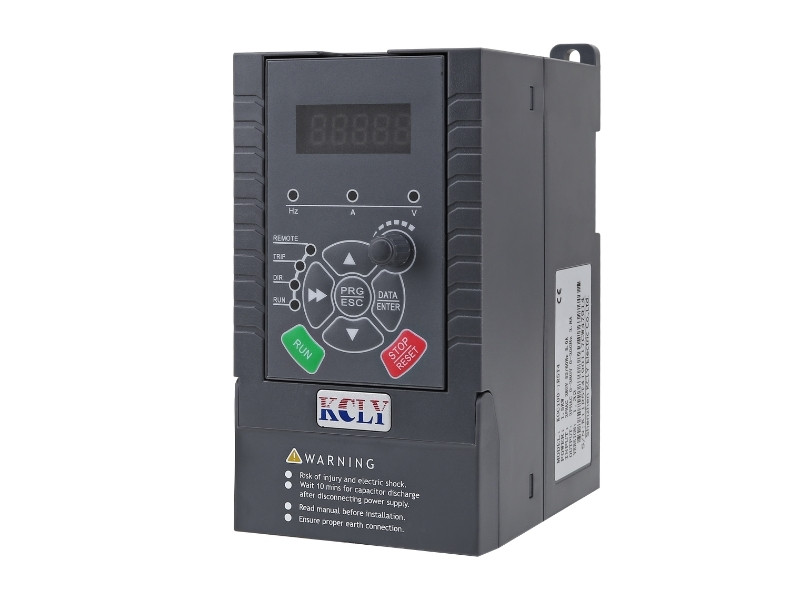

KCLY là thương hiệu biến tần được sử dụng trong nhiều hệ thống truyền động công nghiệp, phù hợp với các ứng dụng cần điều khiển tốc độ motor, tối ưu vận hành và nâng cao độ ổn định cho máy móc. Biến tần KCLY thường xuất hiện trong hệ thống bơm nước, quạt hút, quạt thổi, băng tải, máy đóng gói, máy chế biến, máy nâng hạ, máy công cụ, tủ điều khiển và các dây chuyền sản xuất tự động.

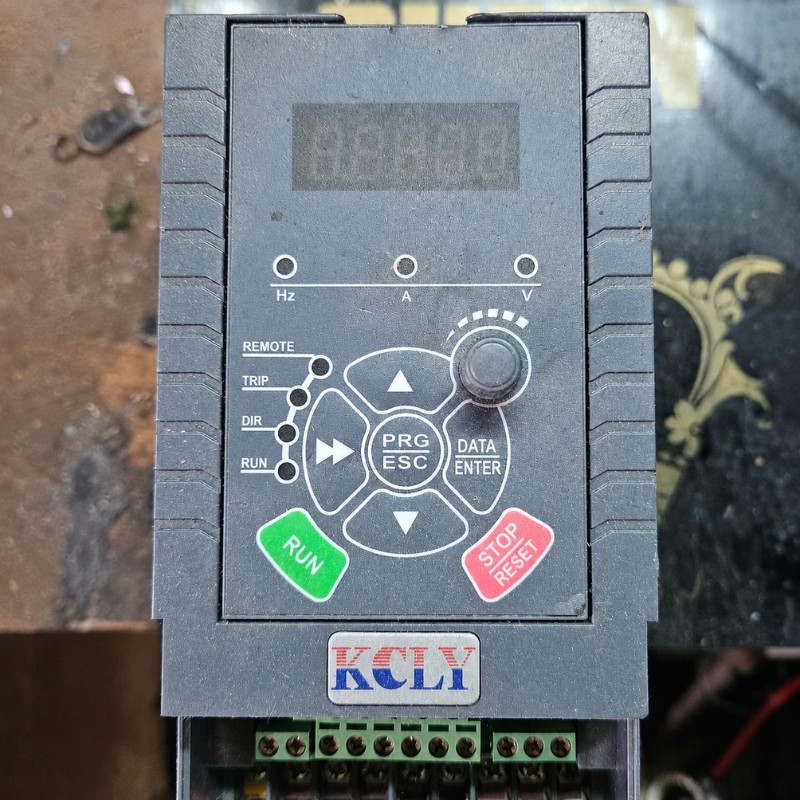

Tự Động Hóa Toàn Cầu nhận kiểm tra, chẩn đoán và sửa chữa nhiều dòng biến tần KCLY đang được sử dụng trong nhà máy, xưởng sản xuất, hệ thống máy móc công nghiệp và tủ điện điều khiển. Trong quá trình sửa chữa, kỹ thuật không chỉ kiểm tra mã lỗi hiển thị trên màn hình mà còn đo kiểm các khối quan trọng như nguồn cấp, bo nguồn, bo điều khiển, bo driver, IGBT, tụ DC Bus, quạt làm mát, cảm biến dòng, mạch truyền thông và đầu ra U/V/W.

Trong quá trình vận hành, biến tần KCLY có thể phát sinh nhiều sự cố như: không lên nguồn, báo quá dòng, quá áp, thấp áp, quá tải, mất pha đầu vào, mất pha đầu ra, quá nhiệt, lỗi truyền thông, lỗi EEPROM, motor không quay, motor chạy rung giật, nhảy aptomat, cháy nổ linh kiện hoặc mất tín hiệu điều khiển.

Nhiều trường hợp lỗi không chỉ nằm ở bản thân biến tần mà còn đến từ hệ thống bên ngoài như nguồn cấp không ổn định, motor bị rò điện, dây động lực chạm chập, tải cơ khí bị kẹt, tủ điện quá nóng, thông số cài đặt chưa phù hợp hoặc môi trường lắp đặt nhiều bụi ẩm. Vì vậy, nếu chỉ reset lỗi rồi tiếp tục chạy mà không kiểm tra đúng nguyên nhân, biến tần có thể hỏng nặng hơn, làm cháy IGBT, hư bo nguồn, lỗi mạch driver, hỏng motor hoặc gây dừng toàn bộ dây chuyền.

Khi biến tần KCLY có dấu hiệu bất thường, khách hàng nên kiểm tra sớm để hạn chế chi phí sửa chữa, giảm thời gian dừng máy và tránh lỗi lặp lại trong quá trình vận hành.

II. Một số mã lỗi thường gặp trên biến tần KCLY và cách xử lý

Dưới đây là bảng tổng hợp một số mã lỗi phổ biến trên biến tần KCLY. Bảng này chỉ dùng để tham khảo ban đầu. Trong thực tế, cùng một mã lỗi có thể đến từ nhiều nguyên nhân khác nhau như nguồn cấp, motor, tải cơ khí, dây động lực, thông số cài đặt, môi trường lắp đặt hoặc linh kiện bên trong biến tần đã hư hỏng.

Mã lỗi	Tên lỗi theo tài liệu KCLY	Nguyên nhân thường gặp	Cách khắc phục tham khảo
Err01	Inverter unit protection – Lỗi bảo vệ khối công suất	Đầu ra chạm đất/ngắn mạch, dây motor quá dài, IGBT quá nhiệt, lỏng kết nối nội bộ, lỗi bo điều khiển, bo driver hoặc IGBT.	1. Kiểm tra motor, dây motor và các đầu nối U/V/W. 2. Kiểm tra dây motor có bị chạm chập, chạm đất không. 3. Kiểm tra quạt làm mát, khe tản nhiệt và bụi bẩn bên trong biến tần. 4. Siết lại các đầu nối, jack cắm và dây kết nối nội bộ nếu có dấu hiệu lỏng. 5. Nếu lỗi vẫn lặp lại, cần kiểm tra IGBT, mạch driver và bo điều khiển.
Err02	Over current during acceleration – Quá dòng khi tăng tốc	Tải khởi động nặng, motor bị kẹt, thời gian tăng tốc quá ngắn, thông số motor chưa đúng, điện áp thấp hoặc biến tần chọn thiếu công suất.	1. Kiểm tra tải cơ khí có bị kẹt/nặng không. 2. Kiểm tra motor, dây motor và các đầu nối U/V/W. 3. Kiểm tra thông số motor đã cài trong biến tần. 4. Tăng thời gian tăng tốc nếu tải khởi động nặng. 5. Nếu lỗi vẫn lặp lại, cần kiểm tra IGBT, mạch driver và cảm biến dòng.
Err03	Over current during deceleration – Quá dòng khi giảm tốc	Thời gian giảm tốc quá ngắn, tải quán tính lớn, motor hoặc tải bị kẹt trong quá trình dừng, thiếu điện trở xả.	1. Kiểm tra tải cơ khí có bị kẹt khi giảm tốc không. 2. Kiểm tra motor, dây motor và cơ cấu truyền động. 3. Tăng thời gian giảm tốc cho phù hợp với quán tính tải. 4. Kiểm tra điện trở xả và bộ hãm nếu hệ thống có dùng. 5. Nếu lỗi vẫn xuất hiện, cần kiểm tra mạch công suất và mạch driver.
Err04	Over current at constant speed – Quá dòng khi chạy ổn định	Đầu ra chạm chập, motor chưa auto-tuning, điện áp thấp, tải tăng đột ngột hoặc công suất biến tần chưa phù hợp.	1. Kiểm tra tải cơ khí có tăng đột ngột hoặc bị kẹt không. 2. Kiểm tra dây U/V/W và motor có rò điện, chạm đất không. 3. Kiểm tra nguồn cấp đầu vào có bị thấp áp không. 4. Kiểm tra lại thông số motor và thực hiện auto-tuning nếu cần. 5. Nếu lỗi lặp lại, cần kiểm tra IGBT, mạch driver và cảm biến dòng.
Err05 / Err06 / Err07	Overvoltage – Quá áp khi tăng tốc/giảm tốc/chạy đều	Điện áp nguồn đầu vào cao, tải quán tính lớn, motor bị kéo bởi ngoại lực, thời gian tăng/giảm tốc chưa phù hợp, chưa lắp điện trở xả.	1. Đo điện áp nguồn cấp vào biến tần. 2. Kiểm tra điện áp có vượt dải cho phép của biến tần không. 3. Tăng thời gian tăng tốc/giảm tốc cho phù hợp với tải. 4. Kiểm tra điện trở xả, bộ hãm và thông số hãm nếu có sử dụng. 5. Với tải quán tính lớn, nên lắp điện trở xả đúng công suất.
Err09	Low voltage – Thấp áp	Mất điện tức thời, nguồn cấp yếu, điện áp đầu vào không đúng dải, DC bus bất thường, lỗi cầu chỉnh lưu, điện trở nạp, bo driver hoặc bo điều khiển.	1. Đo điện áp nguồn cấp đầu vào biến tần. 2. Kiểm tra aptomat, contactor, cầu chì và dây nguồn. 3. Kiểm tra nguồn có bị sụt áp khi biến tần chạy tải không. 4. Kiểm tra điện áp DC Bus nếu có thiết bị đo phù hợp. 5. Nếu nguồn ổn định nhưng vẫn báo lỗi, cần kiểm tra mạch nguồn, cầu diode và bo điều khiển.
Err10	Frequency inverter overload – Quá tải biến tần	Tải quá nặng, motor bị kẹt rotor hoặc công suất biến tần chọn nhỏ so với tải thực tế.	1. Kiểm tra tải cơ khí có bị kẹt/nặng không. 2. Đo dòng motor khi biến tần đang vận hành. 3. Kiểm tra công suất motor có phù hợp với biến tần không. 4. Giảm tải hoặc điều chỉnh chu kỳ vận hành nếu tải làm việc quá nặng. 5. Nếu tải thường xuyên nặng, cần chọn biến tần công suất lớn hơn.
Err11	Motor overload – Quá tải motor	Thông số bảo vệ motor cài chưa đúng, motor làm việc quá tải, cơ cấu truyền động kẹt hoặc biến tần/motor chọn chưa phù hợp.	1. Kiểm tra dòng chạy thực tế của motor. 2. Kiểm tra tải cơ khí, bạc đạn, hộp số, dây curoa hoặc cơ cấu truyền động. 3. Kiểm tra thông số bảo vệ quá tải motor trong biến tần. 4. Kiểm tra khả năng làm mát của motor khi chạy tốc độ thấp. 5. Nếu motor thường xuyên quá tải, cần kiểm tra lại phương án chọn motor và biến tần.
Err12	Power input phase loss – Mất pha đầu vào	Nguồn 3 pha cấp vào bất thường, mất pha, lỏng dây nguồn, lỗi contactor, cầu chì hoặc bo bên trong biến tần.	1. Kiểm tra đủ 3 pha nguồn cấp vào biến tần. 2. Kiểm tra aptomat, contactor, cầu chì và terminal nguồn. 3. Siết lại các đầu dây R/S/T nếu có dấu hiệu lỏng hoặc phát nhiệt. 4. Kiểm tra nguồn có bị mất pha chập chờn trong quá trình chạy không. 5. Nếu nguồn cấp bình thường nhưng vẫn báo lỗi, cần kiểm tra bo nguồn và mạch đo pha.
Err13	Power output phase loss – Mất pha đầu ra	Dây nối giữa biến tần và motor bị lỗi, motor mất pha, đầu ra 3 pha không cân bằng, lỗi bo driver hoặc IGBT.	1. Kiểm tra dây U/V/W từ biến tần ra motor. 2. Kiểm tra các đầu cos, terminal và hộp đấu dây motor. 3. Đo điện trở các cuộn dây motor để kiểm tra lệch pha hoặc đứt cuộn. 4. Kiểm tra dòng 3 pha đầu ra khi biến tần chạy tải. 5. Nếu motor và dây bình thường, cần kiểm tra IGBT và bo driver.
Err14	IGBT Module overheat – Quá nhiệt module IGBT	Nhiệt độ môi trường cao, lọc gió/tản nhiệt bẩn, quạt làm mát hỏng, cảm biến nhiệt hoặc module IGBT lỗi.	1. Kiểm tra quạt làm mát của biến tần có hoạt động không. 2. Vệ sinh khe tản nhiệt, lọc gió và bụi bẩn bên trong biến tần. 3. Kiểm tra nhiệt độ trong tủ điện và môi trường lắp đặt. 4. Kiểm tra dòng tải thực tế có vượt định mức không. 5. Nếu lỗi vẫn báo dù nhiệt độ bình thường, cần kiểm tra cảm biến nhiệt và module IGBT.
Err16	Communication fault – Lỗi truyền thông	Lỗi kết nối với PLC/HMI/master, dây truyền thông đứt/lỏng, sai địa chỉ, sai baudrate, sai parity hoặc lỗi card truyền thông.	1. Kiểm tra dây truyền thông RS485/Modbus hoặc card truyền thông đang dùng. 2. Kiểm tra cực A/B, đầu nối và chống nhiễu đường truyền. 3. Kiểm tra địa chỉ truyền thông, baudrate, parity và stop bit. 4. Kiểm tra chương trình PLC/HMI hoặc thiết bị master. 5. Nếu cấu hình đúng nhưng vẫn lỗi, cần kiểm tra cổng truyền thông hoặc bo điều khiển.
Err21	EEPROM read-write fault – Lỗi đọc/ghi EEPROM	Bộ nhớ EEPROM hoặc bo điều khiển gặp lỗi.	1. Tắt nguồn biến tần, chờ xả điện rồi cấp nguồn lại. 2. Kiểm tra nguồn cấp có ổn định không. 3. Kiểm tra tiếp địa và nhiễu trong tủ điện. 4. Không nên reset nhiều lần nếu lỗi xuất hiện liên tục. 5. Nếu lỗi lặp lại, cần kiểm tra hoặc thay bo điều khiển.
Err23	Short circuit to ground – Chạm đất	Motor hoặc dây motor bị rò điện, chạm vỏ, chạm đất.	1. Ngắt motor khỏi biến tần trước khi kiểm tra. 2. Đo cách điện motor và dây motor bằng đồng hồ megger phù hợp. 3. Kiểm tra dây U/V/W có bị ẩm, nứt, dập hoặc chạm vỏ không. 4. Kiểm tra hộp đấu dây motor, đầu cos và terminal có bị nước, bụi hoặc cháy đen không. 5. Nếu motor và dây bình thường, cần kiểm tra mạch công suất của biến tần.
Err40	By wave current limiting fault – Lỗi giới hạn dòng/quá tải	Tải quá nặng, motor bị kẹt hoặc biến tần chọn thiếu công suất.	1. Kiểm tra tải cơ khí có bị kẹt hoặc làm việc quá nặng không. 2. Đo dòng motor khi hệ thống vận hành thực tế. 3. Kiểm tra thông số motor và chế độ điều khiển đang cài đặt. 4. Giảm tải hoặc điều chỉnh lại thời gian tăng/giảm tốc nếu cần. 5. Nếu lỗi thường xuyên xuất hiện, nên chọn biến tần công suất lớn hơn.

III. Khi nào cần sửa chữa biến tần KCLY?

Biến tần KCLY nên được kiểm tra sớm khi xuất hiện các dấu hiệu bất thường trong quá trình vận hành. Một số lỗi có thể đến từ nguồn cấp, motor, tải cơ khí hoặc thông số cài đặt; tuy nhiên cũng có nhiều trường hợp lỗi nằm bên trong biến tần như hư bo nguồn, lỗi mạch driver, chập IGBT, hỏng cảm biến dòng, lỗi quạt làm mát hoặc lỗi bo điều khiển.

Khách hàng nên gửi biến tần KCLY đi kiểm tra khi gặp các hiện tượng như:

• Biến tần không lên nguồn, màn hình không hiển thị
• Vừa cấp nguồn đã báo lỗi
• Biến tần báo Err01, Err02, Err03, Err04, Err09, Err10, Err11, Err14, Err16, Err21, Err23
• Motor không quay dù biến tần đã nhận lệnh RUN
• Motor chạy yếu, rung giật, nóng bất thường hoặc không đạt tốc độ cài đặt
• Biến tần chạy được một lúc thì tự dừng
• Biến tần báo quá dòng, quá áp, thấp áp hoặc quá tải liên tục
• Nhảy aptomat khi cấp nguồn hoặc khi motor khởi động
• Quạt làm mát không chạy, biến tần nóng nhanh
• Truyền thông RS485/Modbus không kết nối được với PLC/HMI
• Biến tần có mùi khét, cháy nổ linh kiện hoặc có dấu hiệu ẩm, bụi bẩn, oxy hóa bo mạch

Với các lỗi liên quan đến quá dòng, chạm đất, quá nhiệt hoặc mạch công suất, khách hàng không nên reset nhiều lần để cố chạy lại. Việc vận hành tiếp khi chưa xử lý đúng nguyên nhân có thể làm hỏng nặng hơn, đặc biệt là các linh kiện quan trọng như IGBT, diode chỉnh lưu, tụ DC Bus, mạch driver và bo điều khiển.

Vì vậy, khi biến tần KCLY xuất hiện các dấu hiệu như không lên nguồn, báo Err02, Err03, Err04, Err09, Err10, Err14, Err16, Err21, Err23, lỗi truyền thông, motor không quay, motor rung giật hoặc cháy nổ linh kiện, khách hàng hãy liên hệ ngay với bộ phận kỹ thuật của Tự Động Hóa Toàn Cầu để được tư vấn giải pháp phù hợp:

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa biến tần KCLY?

*Kỹ thuật có kinh nghiệm với nhiều dòng biến tần công nghiệp
Đội ngũ kỹ thuật của Tự Động Hóa Toàn Cầu có kinh nghiệm kiểm tra và sửa chữa nhiều thương hiệu biến tần như KCLY, Hitachi, Siemens, Fuji, Schneider, ABB, Delta, Mitsubishi, LS, INVT, Shihlin, Kaman, Veichi, Gtake… giúp quá trình chẩn đoán lỗi nhanh và chính xác hơn.

*Sửa chữa cấp độ linh kiện, tối ưu chi phí
Thay vì chỉ đề xuất thay nguyên bo mạch, chúng tôi ưu tiên kiểm tra và sửa chữa ở cấp độ linh kiện khi điều kiện kỹ thuật cho phép. Điều này giúp khách hàng tiết kiệm chi phí, đặc biệt với các biến tần KCLY công suất lớn hoặc các dòng đã sử dụng lâu năm.

*Ưu tiên giữ lại thông số cài đặt của khách hàng
Trong quá trình sửa chữa, kỹ thuật sẽ hạn chế reset hoặc thay đổi thông số nếu không cần thiết. Sau khi sửa xong, biến tần được kiểm tra kỹ để khách hàng có thể lắp lại vào hệ thống nhanh chóng.

*Có thiết bị kiểm tra và test sau sửa
Biến tần sau sửa không chỉ kiểm tra lên nguồn và hiển thị, mà còn cần test đầu ra U/V/W, test chạy motor, kiểm tra lệnh RUN/STOP, tín hiệu analog, relay, truyền thông và các chức năng bảo vệ. Tự Động Hóa Toàn Cầu sử dụng đồng hồ đo chuyên dụng, máy hiện sóng, bộ cấp nguồn, tải thử, motor test… để đánh giá tình trạng thiết bị sau sửa.

*Tư vấn nguyên nhân để hạn chế hỏng lặp lại
Sau khi kiểm tra, kỹ thuật sẽ tư vấn thêm các nguyên nhân có thể làm biến tần KCLY hỏng lại như: motor rò/chạm đất, dây motor quá dài, tủ điện nóng, nguồn cấp yếu, tải cơ khí nặng, thiếu điện trở xả, nhiễu truyền thông, đấu nối sai hoặc thông số chưa phù hợp.

*Bảo hành rõ ràng sau sửa chữa
Thiết bị sau sửa được dán tem, kiểm tra tình trạng hoạt động và bàn giao kèm chế độ bảo hành theo từng hạng mục sửa chữa cụ thể.

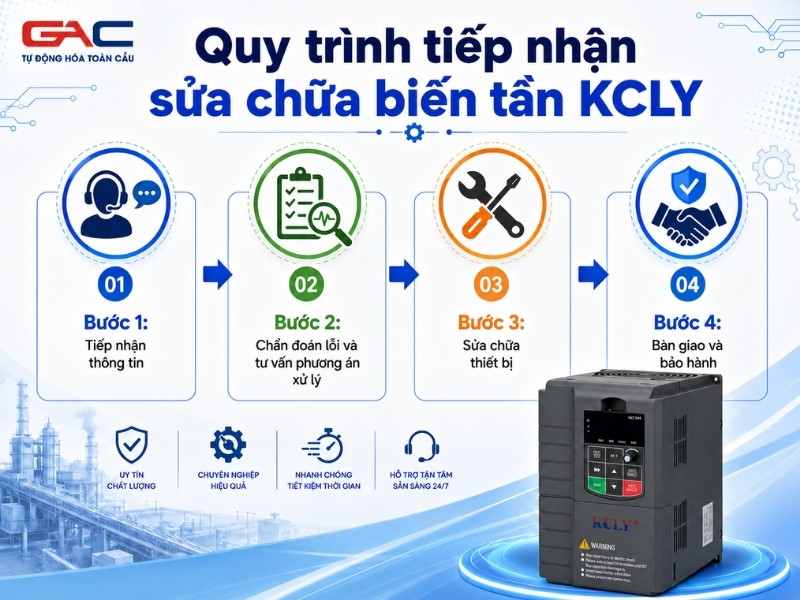

V. Quy trình 4 bước tiếp nhận sửa chữa biến tần KCLY

Bước 1: Tiếp nhận thông tin

Khách hàng liên hệ với Tự Động Hóa Toàn Cầu và cung cấp các thông tin cơ bản: model biến tần KCLY, công suất, mã lỗi hiển thị, tình trạng thực tế, ứng dụng đang sử dụng và hiện tượng khi vận hành.

Ví dụ: biến tần KCLY không lên nguồn, báo Err02 quá dòng khi tăng tốc, Err03 quá dòng khi giảm tốc, Err04 quá dòng khi chạy ổn định, Err09 thấp áp, Err10 quá tải biến tần, Err11 quá tải motor, Err14 quá nhiệt IGBT, Err16 lỗi truyền thông, Err23 chạm đất, motor không quay, chạy được một lúc thì dừng, nhảy aptomat, cháy module công suất…

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

Kỹ thuật tiếp nhận thông tin và hướng dẫn khách hàng kiểm tra ban đầu. Nếu lỗi có khả năng đến từ nguồn cấp, dây đấu nối, motor, tải cơ khí hoặc thông số cài đặt, kỹ thuật sẽ tư vấn kiểm tra trước để tránh tháo thiết bị không cần thiết.

Nếu xác định lỗi có khả năng nằm bên trong biến tần, khách hàng gửi thiết bị về Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra chi tiết, xác định hạng mục hư hỏng và báo phương án sửa chữa phù hợp.

Bước 3: Sửa chữa thiết bị

Quá trình sửa chữa biến tần KCLY thường gồm:

– Vệ sinh tổng thể thiết bị
– Kiểm tra ngoại quan, cọc đấu dây, quạt, tụ, bo nguồn, bo công suất và bo điều khiển
– Đo kiểm linh kiện nghi ngờ hư hỏng
– Kiểm tra diode chỉnh lưu, IGBT, tụ DC Bus, điện trở xả, relay, cảm biến dòng, mạch driver
– Kiểm tra mạch nguồn xung, mạch điều khiển, mạch analog và truyền thông nếu có
– Xác định nguyên nhân gây lỗi
– Thay thế hoặc sửa chữa linh kiện hỏng
– Kiểm tra lại nguồn, đầu ra U/V/W, tín hiệu điều khiển và các chức năng bảo vệ
– Test biến tần sau sửa ở nhiều chế độ vận hành

Sau khi sửa xong, thiết bị được test không tải và test với motor để đảm bảo đầu ra ổn định, lệnh điều khiển hoạt động bình thường và lỗi không lặp lại trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

Sau khi biến tần KCLY hoạt động ổn định, Tự Động Hóa Toàn Cầu tiến hành dán tem bảo hành, bàn giao thiết bị và hướng dẫn khách hàng một số lưu ý khi lắp lại vào hệ thống.

Với những trường hợp lỗi do hệ thống bên ngoài gây ra, kỹ thuật sẽ tư vấn thêm phương án phòng tránh như: kiểm tra motor, kiểm tra dây động lực, cải thiện tản nhiệt tủ điện, lắp điện trở xả phù hợp, chống nhiễu truyền thông, kiểm tra tiếp địa hoặc điều chỉnh lại thông số vận hành.

Cam kết: Nếu khách hàng không đồng ý sửa chữa, thiết bị sẽ được giữ nguyên hiện trạng như lúc tiếp nhận, không tự ý thay đổi hoặc đánh tráo linh kiện.

Nếu biến tần KCLY của khách hàng đang gặp sự cố, hãy liên hệ Tự Động Hóa Toàn Cầu để được kỹ thuật tư vấn và kiểm tra nhanh chóng.
