Sửa chữa biến tần Danfoss

I. Sửa chữa biến tần Danfoss – Tự Động Hóa Toàn Cầu

Danfoss là thương hiệu biến tần được sử dụng rộng rãi trong nhiều hệ thống truyền động công nghiệp, đặc biệt là các ứng dụng bơm, quạt, HVAC, cấp thoát nước, xử lý nước, thông gió, điều áp, máy nén và các dây chuyền vận hành liên tục.

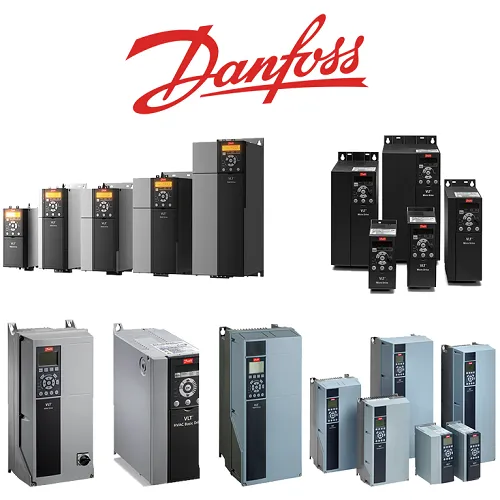

Các dòng biến tần Danfoss thường gặp trên thị trường có thể kể đến như VLT HVAC Drive FC102, VLT AutomationDrive FC302, VLT Micro Drive FC51, VLT AQUA Drive FC202 và nhiều dòng biến tần Danfoss khác đang lắp đặt trong tủ điện nhà máy.

Trong quá trình sử dụng, biến tần Danfoss có thể phát sinh nhiều sự cố như: không lên nguồn, màn hình tối, báo lỗi quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, lỗi truyền thông, lỗi bo nguồn, lỗi bo điều khiển, lỗi quạt làm mát, motor không chạy, motor chạy giật, chạy không đủ tốc độ hoặc dừng đột ngột khi đang vận hành.

Nếu chỉ reset lỗi rồi cho chạy lại mà không kiểm tra nguyên nhân, biến tần có thể tiếp tục hư hỏng nặng hơn, làm cháy IGBT, hỏng bo công suất, lỗi nguồn xung, hỏng motor hoặc gây dừng toàn bộ hệ thống sản xuất. Vì vậy, khi biến tần Danfoss xuất hiện dấu hiệu bất thường, khách hàng nên kiểm tra sớm để giảm rủi ro và hạn chế chi phí sửa chữa phát sinh.

II. Một số mã lỗi thường gặp trên biến tần Danfoss và cách xử lý

Dưới đây là bảng tổng hợp một số lỗi phổ biến trên biến tần Danfoss . Bảng này chỉ dùng để tham khảo ban đầu. Trong thực tế, cùng một mã lỗi có thể xuất phát từ nhiều nguyên nhân khác nhau như nguồn cấp, motor, tải cơ khí, dây động lực, thông số cài đặt, môi trường lắp đặt hoặc linh kiện bên trong biến tần đã hư hỏng.

Mã lỗi	Tên lỗi theo tài liệu Danfoss	Nguyên nhân thường gặp	Cách khắc phục tham khảo
Warning/Alarm 4	Mains phase loss – Mất pha nguồn	Mất pha đầu vào, lệch áp nguồn lớn, cầu chì/contactor lỗi, mạch chỉnh lưu đầu vào bất thường	Đo điện áp 3 pha cấp vào biến tần. Kiểm tra aptomat, cầu chì, contactor và dây nguồn. Nếu nguồn bình thường nhưng vẫn báo lỗi, cần kiểm tra cầu diode và mạch đo áp.
Warning/Alarm 7	DC overvoltage – Quá áp DC Bus	Giảm tốc quá nhanh, tải quán tính lớn, năng lượng tái sinh về DC Bus cao, điện trở xả chưa phù hợp	Tăng thời gian giảm tốc. Kiểm tra điện áp nguồn. Kiểm tra điện trở xả và thông số hãm. Với tải quán tính lớn nên dùng điện trở xả đúng công suất.
Warning/Alarm 8	DC undervoltage – Thấp áp DC Bus	Nguồn cấp yếu, sụt áp, mất pha, mạch nạp tụ hoặc nguồn DC Bus lỗi	Đo điện áp đầu vào khi chạy tải. Kiểm tra cầu chì, contactor, nguồn cấp và hiện tượng sụt áp. Nếu nguồn ổn định, cần kiểm tra mạch nạp, tụ DC Bus và mạch nguồn.
Warning/Alarm 9	Inverter overload – Quá tải biến tần	Biến tần chạy quá tải trong thời gian dài, dòng motor cao hơn định mức, tải cơ khí nặng	So sánh dòng hiển thị trên LCP với dòng định mức biến tần. Kiểm tra tải cơ khí, motor, thông số motor và điều kiện làm mát.
Warning/Alarm 12	Torque limit – Giới hạn mô-men	Tải nặng, motor bị kẹt, thời gian tăng/giảm tốc chưa phù hợp, giới hạn mô-men đặt thấp	Kiểm tra tải cơ khí. Tăng thời gian tăng tốc hoặc giảm tốc nếu lỗi xuất hiện khi ramp. Kiểm tra giới hạn mô-men và dòng motor thực tế.
Warning/Alarm 13	Overcurrent – Quá dòng	Dòng đỉnh vượt giới hạn, tải va đập, tăng tốc quá nhanh, motor kẹt, công suất biến tần không phù hợp	Ngắt nguồn và kiểm tra trục motor có quay nhẹ không. Kiểm tra motor, dây U/V/W, thông số motor và thời gian tăng tốc. Nếu lặp lại cần kiểm tra IGBT, mạch driver và cảm biến dòng.
Alarm 14	Ground fault – Lỗi chạm đất	Rò điện từ pha đầu ra xuống đất, dây motor chạm vỏ, motor ẩm hoặc cách điện kém	Ngắt nguồn biến tần. Đo cách điện motor và dây U/V/W bằng megohm. Kiểm tra hộp đấu dây motor, dây động lực và bo công suất biến tần.
Alarm 16	Short-circuit – Ngắn mạch	Chập motor, chập dây motor, IGBT hoặc mạch công suất lỗi	Không nên reset chạy lại nhiều lần. Kiểm tra dây motor, motor, đầu cos, terminal U/V/W. Nếu không phát hiện chập bên ngoài, cần kiểm tra IGBT và mạch driver.
Warning 23/24	Internal/External fan fault – Lỗi quạt trong/quạt ngoài	Quạt làm mát không chạy, kẹt bụi, hỏng quạt, lỗi cảm biến nhiệt	Kiểm tra quạt có quay khi cấp nguồn không. Vệ sinh bụi, khe tản nhiệt. Kiểm tra cảm biến trên heatsink và bo điều khiển nếu cảnh báo vẫn còn.
Alarm 29	Heatsink temp – Quá nhiệt tản nhiệt	Nhiệt độ tản nhiệt vượt ngưỡng, tủ điện nóng, quạt hỏng, khe gió bị bít, bụi bẩn	Kiểm tra nhiệt độ môi trường, khoảng hở thông gió trên/dưới biến tần, quạt tản nhiệt và bụi bẩn trên heatsink. Cải thiện thông gió tủ điện nếu cần.
Alarm 30/31/32	Motor phase U/V/W missing – Mất pha motor U/V/W	Đứt dây ra motor, lỏng terminal, contactor đầu ra lỗi, motor mất pha	Ngắt nguồn. Kiểm tra lần lượt các pha U, V, W từ biến tần đến motor. Siết lại terminal, kiểm tra contactor, dây dẫn và cuộn dây motor.
Warning/Alarm 34	Fieldbus communication fault – Lỗi truyền thông fieldbus	Module truyền thông lỗi, mất kết nối bus, cài đặt truyền thông sai, nhiễu tín hiệu	Kiểm tra module option, dây truyền thông, địa chỉ, tốc độ truyền, điện trở cuối tuyến và chương trình PLC/SCADA.
Warning/Alarm 36	Mains failure – Mất nguồn cấp	Nguồn cấp bị mất hoặc sụt nghiêm trọng, cầu chì/aptomat/contactor lỗi	Kiểm tra nguồn cấp 3 pha, cầu chì, aptomat, contactor và dây nguồn. Kiểm tra thông số chức năng mất nguồn nếu hệ thống có yêu cầu đặc biệt.
Alarm 38	Internal fault – Lỗi nội bộ	Lỗi phần cứng bên trong, lỗi option, lỗi bo điều khiển, lỗi power card hoặc dây kết nối nội bộ	Tắt nguồn, chờ xả điện rồi cấp lại. Kiểm tra option, dây kết nối, giắc cắm. Nếu vẫn lỗi cần kiểm tra chuyên sâu bo nguồn, bo điều khiển và power card.

III. Rủi ro khi tự sửa chữa biến tần Danfoss

Biến tần Danfoss là thiết bị điện tử công suất, bên trong có nhiều khối mạch quan trọng như mạch chỉnh lưu, DC Bus, IGBT, nguồn xung, mạch driver, bo điều khiển, mạch truyền thông và hệ thống cảm biến bảo vệ.

Việc tự tháo sửa khi không có thiết bị đo kiểm và kinh nghiệm có thể gây ra nhiều rủi ro:

• Chạm điện do tụ DC Bus còn tích điện sau khi ngắt nguồn
• Làm cháy thêm IGBT, diode, điện trở nạp hoặc nguồn xung
• Làm đứt mạch in, hỏng socket, hỏng cáp kết nối nội bộ
•  Reset lỗi không đúng nguyên nhân khiến biến tần hỏng nặng hơn
• Thay linh kiện không đúng thông số làm lỗi tái phát
• Gây nguy hiểm cho motor, tải cơ khí và người vận hành

Với các lỗi liên quan đến quá dòng, chạm đất, ngắn mạch, mất nguồn, nổ cầu chì, cháy linh kiện, lỗi bo công suất hoặc lỗi nội bộ, khách hàng nên ngừng vận hành và gửi thiết bị đến đơn vị sửa chữa chuyên môn để kiểm tra an toàn.

Hãy liên hệ ngay với bộ phận kỹ thuật của Tự Động Hóa Toàn Cầu để được tư vấn giải pháp phù hợp:

Hà Nội: 0961.320.333
HCM: 0981.810.800

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa biến tần Danfoss?

1. Kiểm tra đúng nguyên nhân lỗi

Tự Động Hóa Toàn Cầu không chỉ đọc mã lỗi trên màn hình, mà còn kiểm tra tổng thể nguồn cấp, motor, tải cơ khí, dây động lực, tín hiệu điều khiển, thông số cài đặt và tình trạng bo mạch bên trong biến tần.

Việc xác định đúng nguyên nhân giúp hạn chế tình trạng sửa xong lắp lại vẫn báo lỗi, hoặc chạy được một thời gian ngắn rồi tiếp tục hỏng.

2. Sửa chữa cấp độ linh kiện, tối ưu chi phí

Nhiều trường hợp biến tần Danfoss không cần thay mới toàn bộ. Nếu xác định đúng linh kiện hư hỏng như IGBT, diode chỉnh lưu, tụ DC Bus, nguồn xung, relay nạp, điện trở, quạt, IC driver hoặc linh kiện trên bo điều khiển, chi phí sửa chữa có thể tiết kiệm hơn đáng kể so với mua biến tần mới.

3. Có thiết bị test sau sửa

Sau khi sửa chữa, biến tần được kiểm tra lại các phần quan trọng như nguồn vào, nguồn DC Bus, nguồn điều khiển, tín hiệu ra motor, quạt làm mát, bàn phím, tín hiệu điều khiển và khả năng vận hành thực tế trước khi bàn giao.

4. Hỗ trợ nhiều lỗi thường gặp trên biến tần Danfoss

Tự Động Hóa Toàn Cầu nhận xử lý nhiều tình trạng như:

•  Biến tần Danfoss không lên nguồn
• Màn hình không hiển thị, LCP không sáng
• Báo lỗi quá dòng, quá áp, thấp áp
• Báo lỗi chạm đất, ngắn mạch, mất pha motor
• Báo lỗi quá nhiệt, lỗi quạt, lỗi tản nhiệt
• Lỗi truyền thông RS485, Modbus, Fieldbus
• Motor không chạy, chạy rung, chạy yếu, không đạt tốc độ
• Biến tần nhảy aptomat, nổ cầu chì, cháy linh kiện
• Lỗi bo nguồn, bo công suất, bo điều khiển

V. Quy trình 4 bước tiếp nhận sửa chữa biến tần Danfoss

Bước 1: Tiếp nhận thông tin

Khách hàng liên hệ với Tự Động Hóa Toàn Cầu và cung cấp các thông tin cơ bản như model biến tần Danfoss, công suất, mã lỗi hiển thị, tình trạng vận hành, ứng dụng đang sử dụng và hiện tượng thực tế.

Ví dụ: biến tần không lên nguồn, báo Alarm 13 Overcurrent, báo Alarm 14 Ground fault, báo Alarm 29 Heatsink temp, motor không chạy, chạy được một lúc thì dừng, nhảy aptomat hoặc mất truyền thông với PLC.

Bước 2: Chẩn đoán lỗi và tư vấn phương án xử lý

Kỹ thuật tiến hành kiểm tra sơ bộ, đánh giá nguyên nhân có thể đến từ nguồn cấp, motor, dây động lực, tải cơ khí, thông số cài đặt hoặc hư hỏng bên trong biến tần.

Sau đó, khách hàng được tư vấn phương án xử lý phù hợp: kiểm tra tại chỗ, gửi thiết bị về xưởng, sửa bo mạch, thay linh kiện, vệ sinh bảo dưỡng hoặc thay thế thiết bị nếu biến tần hư hỏng quá nặng.

Bước 3: Sửa chữa thiết bị

Biến tần được kiểm tra chi tiết từng khối như bo nguồn, bo điều khiển, bo công suất, IGBT, diode, tụ DC Bus, mạch driver, quạt làm mát, bàn phím, terminal điều khiển và các linh kiện liên quan.

Các linh kiện hư hỏng sẽ được xử lý hoặc thay thế đúng thông số kỹ thuật. Với những lỗi có nguy cơ tái phát, kỹ thuật sẽ kiểm tra thêm nguyên nhân bên ngoài như motor, dây cáp, tải cơ khí, môi trường lắp đặt và chất lượng nguồn cấp.

Bước 4: Bàn giao và bảo hành

Sau khi sửa xong, biến tần Danfoss được test lại trước khi bàn giao. Khách hàng được tư vấn thêm về cách lắp đặt, vận hành, kiểm tra nguồn, kiểm tra motor, vệ sinh tủ điện và các lưu ý để hạn chế lỗi lặp lại.

Thiết bị sau sửa chữa có chính sách bảo hành rõ ràng theo tình trạng thực tế của từng lỗi và từng hạng mục sửa chữa.

Nếu biến tần Danfoss của bạn đang gặp tình trạng không lên nguồn, báo lỗi, chạy không ổn định, mất truyền thông, quá nhiệt, quá dòng, chạm đất hoặc dừng máy bất thường, hãy liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ kiểm tra và tư vấn phương án xử lý phù hợp.
