Sửa chữa biến tần ABB

I. Dịch vụ sửa chữa biến tần ABB tại Tự Động Hóa Toàn Cầu

ABB là một trong những thương hiệu biến tần được sử dụng rộng rãi trong công nghiệp nhờ khả năng vận hành ổn định, dải công suất đa dạng và phù hợp với nhiều ứng dụng truyền động. Tuy nhiên, sau thời gian dài làm việc trong môi trường có bụi, nhiệt độ cao, độ ẩm lớn, tải nặng hoặc nguồn điện không ổn định, biến tần ABB vẫn có thể phát sinh lỗi và làm gián đoạn hoạt động của máy móc.

Tự Động Hóa Toàn Cầu nhận kiểm tra và sửa chữa nhiều dòng biến tần ABB phổ biến như: ACS150, ACS310, ACS350, ACS355, ACS380, ACS550, ACS580 và các dòng biến tần ABB khác đang được sử dụng trong hệ thống sản xuất.

Biến tần ABB thường xuất hiện trong các ứng dụng như:

• Hệ thống bơm nước, bơm áp lực, bơm tuần hoàn
• Quạt công nghiệp, quạt hút, quạt cấp khí
• Băng tải, máy đóng gói, máy dệt, máy nhựa
• Máy nâng hạ, cầu trục, tời kéo
• Máy nghiền, máy trộn, máy ép, máy cán
• Dây chuyền sản xuất tự động trong nhà máy

Khi biến tần ABB gặp sự cố, nếu chỉ reset lỗi rồi chạy lại mà không xác định đúng nguyên nhân, thiết bị có thể hỏng nặng hơn. Một lỗi ban đầu ở tải, motor, dây động lực hoặc thông số cài đặt có thể kéo theo cháy IGBT, hỏng mạch driver, lỗi nguồn xung, nổ cầu chì hoặc làm dừng toàn bộ dây chuyền.

Vì vậy, việc kiểm tra biến tần cần được thực hiện theo đúng quy trình: xem hiện tượng thực tế, kiểm tra nguyên nhân bên ngoài, đo kiểm linh kiện bên trong và test lại thiết bị sau sửa. Tự Động Hóa Toàn Cầu hướng tới dịch vụ chẩn đoán đúng lỗi – sửa đúng hạng mục – báo phương án rõ ràng – tối ưu chi phí cho khách hàng.

II. Một số lỗi biến tần ABB thường gặp và hướng xử lý

Dưới đây là bảng tổng hợp một số lỗi phổ biến trên biến tần ABB. Bảng này chỉ dùng để tham khảo bước đầu, vì cùng một mã lỗi có thể đến từ nhiều nguyên nhân khác nhau như nguồn cấp, động cơ, tải cơ khí, dây đấu nối, môi trường làm việc, thông số cài đặt hoặc hư hỏng linh kiện bên trong biến tần.

Mã lỗi	Tên lỗi	Nguyên nhân thường gặp	Cách khắc phục
2310	Overcurrent	Tải quá nặng, thời gian tăng tốc quá ngắn, motor bị kẹt, dây motor chạm chập hoặc thông số motor cài chưa đúng.	1. Kiểm tra công suất động cơ có phù hợp với công suất biến tần hay không. 2. Kiểm tra đầu dây U/T1, V/T2, W/T3 xem có chạm chập không. 3. Kiểm tra tải cơ khí, motor, bạc đạn, hộp số hoặc băng tải có bị kẹt không. 4. Tăng thời gian tăng tốc nếu tải nặng hoặc quán tính lớn. 5. Cài lại đúng thông số motor. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.
2330	Earth leakage	Motor hoặc cáp motor bị rò điện, chạm đất, cách điện suy giảm hoặc môi trường ẩm làm ảnh hưởng đến dây động lực.	1. Ngắt nguồn và kiểm tra cách điện motor. 2. Đo cách điện cáp motor bằng đồng hồ chuyên dụng. 3. Kiểm tra dây U/T1, V/T2, W/T3 có bị tróc vỏ, chạm vỏ tủ hoặc chạm đất không. 4. Kiểm tra motor có bị ẩm, vào nước hoặc suy giảm cách điện không. 5. Không nên reset chạy lại nhiều lần khi chưa xử lý nguyên nhân. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.
3130	Input phase loss	Mất pha nguồn đầu vào, đứt cầu chì, điện áp nguồn không cân bằng hoặc đầu nối nguồn bị lỏng.	1. Kiểm tra nguồn cấp đầu vào R/L1, S/L2, T/L3. 2. Đo điện áp giữa các pha để kiểm tra mất pha hoặc lệch pha. 3. Kiểm tra aptomat, contactor, cầu chì và dây cấp nguồn. 4. Siết lại terminal nguồn đầu vào nếu có dấu hiệu lỏng, nóng hoặc cháy xém. 5. Kiểm tra nguồn cấp có bị sụt áp khi máy chạy tải không. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.
3381	Output phase loss	Mất pha đầu ra do đứt dây motor, lỏng đầu cos, tiếp xúc kém, contactor trung gian lỗi hoặc motor hỏng một pha.	1. Kiểm tra dây đầu ra U/T1, V/T2, W/T3. 2. Siết lại đầu cos và terminal ra motor. 3. Kiểm tra contactor trung gian nếu có lắp giữa biến tần và motor. 4. Đo điện trở cuộn dây motor để phát hiện mất pha hoặc đứt cuộn. 5. Không đóng cắt contactor đầu ra khi biến tần đang chạy. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.
4210	IGBT overtemperature	IGBT quá nhiệt do tải nặng, quạt hỏng, bụi bẩn bám nhiều, tủ điện nóng hoặc khe tản nhiệt bị che kín.	1. Kiểm tra quạt làm mát của biến tần có hoạt động không. 2. Vệ sinh bụi bẩn tại khe gió và bộ tản nhiệt. 3. Kiểm tra nhiệt độ trong tủ điện. 4. Đảm bảo khoảng cách lắp đặt và luồng gió làm mát phù hợp. 5. Kiểm tra tải thực tế có vượt khả năng của biến tần không. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.
50A0	Fan	Quạt làm mát bị hỏng, kẹt, bám bụi, mất kết nối hoặc nguồn cấp cho quạt có vấn đề.	1. Kiểm tra quạt có quay khi biến tần hoạt động không. 2. Vệ sinh bụi bẩn quanh khu vực quạt. 3. Kiểm tra giắc cắm và dây kết nối của quạt. 4. Kiểm tra quạt có bị kẹt, kêu to hoặc quay yếu không. 5. Thay quạt đúng loại nếu quạt đã hỏng. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.
7122	Motor overload	Motor làm việc quá tải trong thời gian dài, dòng motor khai báo chưa đúng hoặc tải cơ khí vượt khả năng motor.	1. Kiểm tra dòng định mức trên nhãn motor. 2. Cài lại đúng thông số motor trong biến tần. 3. Kiểm tra tải cơ khí có nặng bất thường không. 4. Kiểm tra motor có nóng, kẹt hoặc suy giảm cách điện không. 5. Điều chỉnh thông số bảo vệ quá tải phù hợp với ứng dụng. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.
7510	FBA A communication	Lỗi truyền thông giữa biến tần với card fieldbus hoặc giữa PLC và hệ thống mạng truyền thông.	1. Kiểm tra card truyền thông đang lắp trên biến tần. 2. Kiểm tra dây mạng hoặc dây truyền thông kết nối đến PLC. 3. Kiểm tra địa chỉ, tốc độ truyền và cấu hình mạng. 4. Kiểm tra trạng thái PLC/master và module truyền thông. 5. Kiểm tra nhóm tham số truyền thông liên quan. 6. Liên hệ GAC để tư vấn giải pháp sửa chữa.



Nếu khách hàng đã kiểm tra các nguyên nhân bên ngoài như điện áp cấp, motor, dây động lực, tải cơ khí và thông số cài đặt nhưng biến tần ABB vẫn báo lỗi lặp lại, thiết bị có thể đã hư hỏng bên trong. Một số bộ phận thường cần kiểm tra gồm: IGBT, diode chỉnh lưu, tụ DC bus, điện trở xả, nguồn xung, mạch driver, mạch đo dòng, relay, quạt làm mát, bo điều khiển và các linh kiện bảo vệ.

Trong trường hợp biến tần có dấu hiệu nổ cầu chì, cháy khét, mất hiển thị, báo quá dòng ngay khi cấp nguồn, chập đầu ra hoặc lỗi công suất, khách hàng không nên tiếp tục cấp điện chạy thử nhiều lần. Việc chạy lại khi chưa rõ nguyên nhân có thể khiến lỗi lan rộng và làm chi phí sửa chữa tăng cao.

Hãy liên hệ ngay với bộ phận kỹ thuật của Tự Động Hóa Toàn Cầu để được tư vấn giải pháp phù hợp:

Hà Nội: 0961.320.333
HCM: 0981.810.800

III. Vì sao không nên tự sửa biến tần ABB khi chưa có chuyên môn?

Biến tần ABB là thiết bị điện tử công suất, bên trong có nhiều khối mạch liên quan trực tiếp đến nguồn điện áp cao và điều khiển motor. Việc tự tháo kiểm tra hoặc thay linh kiện khi chưa có thiết bị đo kiểm phù hợp có thể gây ra nhiều rủi ro.

*Nguy cơ mất an toàn điện: Ngay cả khi đã ngắt nguồn, tụ DC bus bên trong biến tần vẫn có thể còn tích điện trong một khoảng thời gian nhất định. Nếu thao tác sai, người sửa có thể bị giật điện, chập mạch hoặc gây cháy nổ linh kiện.

*Dễ làm lỗi nhẹ thành lỗi nặng: Có những trường hợp biến tần chỉ hỏng một vài linh kiện nhỏ ở mạch nguồn, mạch kích hoặc mạch bảo vệ. Tuy nhiên, nếu đo sai, thay sai linh kiện hoặc cấp nguồn thử không đúng cách, lỗi có thể lan sang IGBT, bo công suất hoặc bo điều khiển.

*Không tìm được nguyên nhân gốc: Không phải lỗi nào cũng xuất phát từ bản thân biến tần. Nhiều sự cố đến từ motor ẩm, dây động lực chạm đất, tải cơ khí bị kẹt, tủ điện quá nóng, nguồn điện chập chờn hoặc thông số cài đặt chưa phù hợp. Nếu chỉ sửa phần biến tần mà không xử lý nguyên nhân ngoài hệ thống, thiết bị có thể hỏng lại sau một thời gian ngắn.

*Ảnh hưởng đến cả dây chuyền sản xuất: Biến tần điều khiển trực tiếp tốc độ và mô-men của động cơ. Khi biến tần hoạt động chập chờn, máy có thể dừng đột ngột, gây lỗi sản phẩm, ảnh hưởng PLC, HMI, cảm biến, contactor hoặc các thiết bị khác trong tủ điện.

Vì vậy, khi biến tần ABB xuất hiện các dấu hiệu như không lên nguồn, báo quá dòng, quá áp, thấp áp, mất pha, không chạy motor, lỗi truyền thông, quá nhiệt, nổ cầu chì, cháy module hoặc lỗi lặp lại nhiều lần, khách hàng nên gửi thiết bị đến đơn vị sửa chữa chuyên nghiệp để được kiểm tra đúng nguyên nhân.

IV. Vì sao nên chọn Tự Động Hóa Toàn Cầu sửa chữa biến tần ABB?

1. Có kinh nghiệm với nhiều thương hiệu biến tần công nghiệp

Đội ngũ kỹ thuật của Tự Động Hóa Toàn Cầu đã tiếp xúc và xử lý nhiều dòng biến tần trong thực tế như ABB, Mitsubishi, Delta, LS, INVT, Shihlin, Kaman, Veichi, Gtake và nhiều thương hiệu khác. Nhờ đó, quá trình nhận diện lỗi, khoanh vùng hư hỏng và tư vấn phương án xử lý được thực hiện nhanh hơn.

2. Kiểm tra theo từng khối mạch, không sửa mò

Biến tần được kiểm tra theo từng phần: nguồn vào, chỉnh lưu, DC bus, nguồn xung, mạch công suất, mạch driver, bo điều khiển, tín hiệu điều khiển, quạt làm mát và đầu ra motor. Cách kiểm tra này giúp hạn chế thay linh kiện không cần thiết và giảm nguy cơ bỏ sót lỗi.

3. Ưu tiên sửa chữa linh kiện để tiết kiệm chi phí

Với những trường hợp đủ điều kiện kỹ thuật, Tự Động Hóa Toàn Cầu ưu tiên sửa ở cấp độ linh kiện thay vì thay nguyên bo. Điều này đặc biệt có lợi với các biến tần ABB công suất lớn, vì chi phí thay bo hoặc thay thiết bị mới thường khá cao.

4. Hạn chế làm mất thông số cài đặt

Trong quá trình sửa chữa, kỹ thuật sẽ ưu tiên giữ lại thông số vận hành của khách hàng nếu tình trạng thiết bị cho phép. Điều này giúp khách hàng lắp lại biến tần vào hệ thống thuận tiện hơn, giảm thời gian cài đặt lại từ đầu.

5. Có thiết bị test sau khi sửa

Biến tần sau khi xử lý không chỉ kiểm tra lên nguồn và hiển thị, mà còn cần test đầu ra, kiểm tra lệnh chạy, đo điện áp ngõ ra, test motor và theo dõi hoạt động ở các chế độ cơ bản. Tự Động Hóa Toàn Cầu sử dụng thiết bị đo kiểm chuyên dụng để đánh giá tình trạng biến tần trước khi bàn giao.

6. Tư vấn thêm để hạn chế hỏng lặp lại

Ngoài việc sửa thiết bị, kỹ thuật còn tư vấn cho khách hàng các nguyên nhân có thể gây lỗi như tải quá nặng, chọn thiếu công suất, tủ điện bí nhiệt, dây motor rò điện, nguồn cấp không ổn định, thiếu điện trở xả, nhiễu truyền thông hoặc đấu nối chưa đúng kỹ thuật.

7. Bảo hành rõ ràng sau sửa chữa

Sau khi hoàn tất, biến tần được dán tem bảo hành và bàn giao theo hạng mục đã xử lý. Khách hàng được hướng dẫn thêm một số lưu ý khi lắp lại vào hệ thống để thiết bị vận hành ổn định hơn.

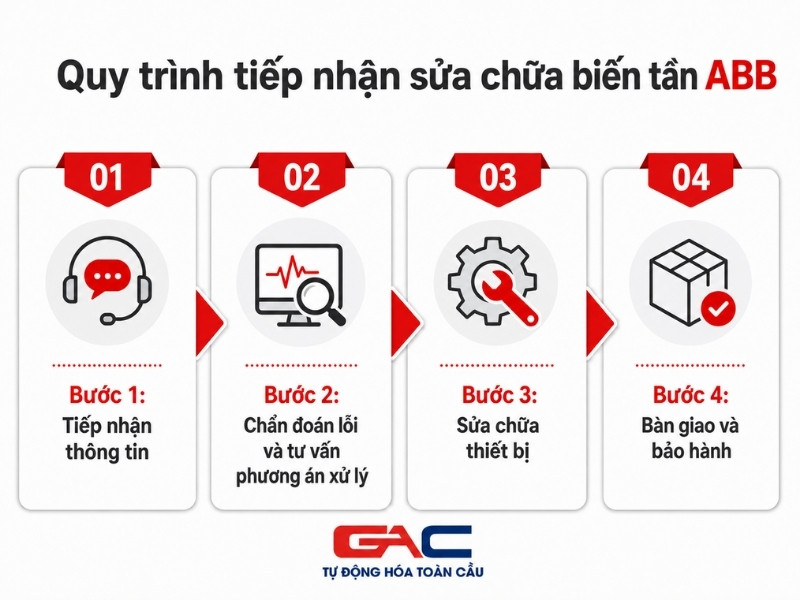

V. Quy trình tiếp nhận sửa chữa biến tần ABB

Bước 1: Tiếp nhận tình trạng thiết bị

Khách hàng liên hệ với Tự Động Hóa Toàn Cầu và cung cấp các thông tin cơ bản như:

• Model biến tần ABB
• Công suất
• Điện áp cấp
• Mã lỗi hiển thị trên màn hình
• Ứng dụng đang sử dụng
• Hiện tượng thực tế khi vận hành
• Thiết bị đã từng sửa chữa hay chưa

Ví dụ: biến tần không lên nguồn, báo lỗi 2310, báo quá áp khi giảm tốc, motor không quay, chạy một lúc thì dừng, quạt không chạy, nổ cầu chì, cháy module, lỗi truyền thông, mất pha đầu ra hoặc báo lỗi ngay khi cấp nguồn.

Bước 2: Tư vấn kiểm tra ban đầu

Kỹ thuật sẽ tiếp nhận thông tin và hướng dẫn khách hàng kiểm tra một số yếu tố bên ngoài nếu cần thiết, chẳng hạn như nguồn cấp, motor, dây động lực, tải cơ khí, tiếp địa, điện trở xả hoặc thông số cài đặt.

Nếu lỗi có khả năng nằm bên trong biến tần, khách hàng gửi thiết bị về Tự Động Hóa Toàn Cầu để kỹ thuật kiểm tra chi tiết hơn.

Bước 3: Kiểm tra và sửa chữa

Quá trình sửa chữa biến tần ABB thường gồm các hạng mục:

• Vệ sinh sơ bộ thiết bị
• Kiểm tra ngoại quan, dấu hiệu cháy nổ, ẩm mốc, bụi bẩn
• Đo kiểm mạch nguồn, mạch chỉnh lưu, tụ DC bus
• Kiểm tra IGBT, diode, điện trở xả, mạch driver
• Kiểm tra nguồn xung, relay, quạt làm mát
• Kiểm tra bo điều khiển, phím bấm, màn hình, cổng truyền thông
• Xác định linh kiện hư hỏng và nguyên nhân liên quan
• Thay thế hoặc sửa chữa linh kiện lỗi
• Cấp nguồn kiểm tra lại sau sửa
• Test đầu ra và chạy thử với motor

Sau khi sửa xong, biến tần được kiểm tra ở các chế độ cơ bản để đánh giá khả năng hoạt động trước khi bàn giao.

Bước 4: Bàn giao và bảo hành

Khi thiết bị hoạt động ổn định, Tự Động Hóa Toàn Cầu tiến hành dán tem bảo hành, bàn giao biến tần và tư vấn thêm cho khách hàng các lưu ý khi lắp lại vào hệ thống.

Với những lỗi có liên quan đến điều kiện vận hành bên ngoài, kỹ thuật sẽ khuyến nghị thêm các phương án phòng tránh như: kiểm tra motor, thay dây động lực, cải thiện thông gió tủ điện, bổ sung điện trở xả, kiểm tra tiếp địa, chống nhiễu tín hiệu hoặc điều chỉnh lại thông số tăng giảm tốc.

Cam kết: Nếu khách hàng không đồng ý phương án sửa chữa, thiết bị sẽ được giữ nguyên tình trạng như khi tiếp nhận, không tự ý thay đổi linh kiện khi chưa có sự đồng ý của khách hàng.

VI. Liên hệ sửa chữa biến tần ABB

Nếu biến tần ABB của quý khách đang gặp lỗi hoặc vận hành không ổn định, hãy liên hệ Tự Động Hóa Toàn Cầu để được kỹ thuật tư vấn và kiểm tra nhanh chóng.

Công ty CP Tự Động Hóa Toàn Cầu

Miền Bắc:

• Địa chỉ: Lô 17-F1, KĐT Đại Kim, P. Định Công, Q. Hoàng Mai cũ, TP. Hà Nội (Gần bến xe Giáp Bát)
• Hotline kỹ thuật miền Bắc: 0961.320.333

Miền Nam:

• Địa chỉ: Số 65F6, đường DD9 KDC An Sương, P. Đông Hưng Thuận, TP.HCM (Gần Bến xe An Sương)
• Hotline kỹ thuật miền Nam: 0981.810.800

Fanpage facebook: Tự động hóa Toàn Cầu

Website: tudonghoatoancau.com
