Giới thiệu

Trong hệ thống điều khiển chuyển động hiện đại, động cơ servo đóng vai trò là “cơ bắp”, nhưng để cơ bắp đó hoạt động hiệu quả với lực kéo lớn và độ chính xác milimet, chúng ta cần đến một bộ phận truyền động trung gian: hộp số giảm tốc hành tinh.

Tuy nhiên, một câu hỏi khiến nhiều kỹ sư thiết kế và kỹ thuật viên bảo trì băn khoăn là: Nên chọn loại răng thẳng hay răng nghiêng? Việc so sánh hộp số hành tinh răng thẳng và răng nghiêng không chỉ dừng lại ở cấu tạo hình học mà còn liên quan mật thiết đến độ rơ (backlash), tiếng ồn và tuổi thọ của cả hệ thống máy. Bài viết này sẽ phân tích chuyên sâu từng khía cạnh kỹ thuật để bạn có cái nhìn thấu đáo nhất.

1. Khái niệm cơ bản về cấu tạo hộp số hành tinh

Hộp số hành tinh sở hữu cấu trúc gồm bánh răng mặt trời (Sun gear) nằm ở trung tâm, các bánh răng hành tinh (Planet gears) xoay quanh và khớp với vành răng ngoài (Ring gear). Điểm khác biệt cốt lõi nằm ở cách gia công răng trên các bánh răng này.

Ở hộp số răng thẳng, các răng được cắt song song với trục của bánh răng. Khi hoạt động, toàn bộ bề mặt răng khớp vào nhau cùng một lúc. Ngược lại, hộp số răng nghiêng có các răng được cắt theo một góc nghiêng so với trục. Điều này tạo ra sự tiếp xúc gối đầu, nơi các răng dần dần khớp vào nhau, bắt đầu từ một đầu của răng và lan dần sang đầu kia. Sự khác biệt về hình học này dẫn đến những đặc tính vận hành hoàn toàn khác nhau mà chúng ta sẽ phân tích kỹ hơn ở các phần tiếp theo.

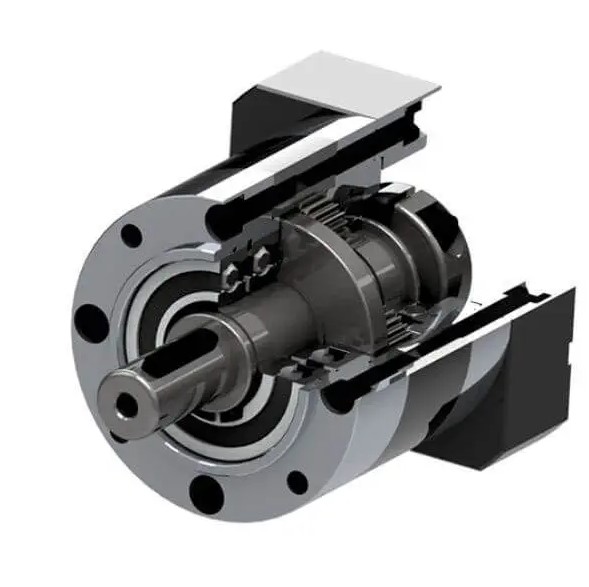

2. Đặc điểm kỹ thuật của hộp số hành tinh răng thẳng

Hộp số hành tinh răng thẳng là dòng sản phẩm phổ biến nhất trong các ứng dụng tự động hóa cơ bản nhờ cấu tạo đơn giản và chi phí tối ưu. Do các răng thẳng hàng với trục, lực truyền động hoàn toàn là lực hướng tâm, không tạo ra lực dọc trục lên vòng bi.

Khả năng chịu tải và momen xoắn

Bánh răng thẳng có ưu điểm là quy trình sản xuất đơn giản, giúp hạ giá thành sản phẩm. Tuy nhiên, về mặt cơ học, khi hai răng khớp nhau, chúng tiếp xúc theo một đường thẳng duy nhất trên toàn bộ chiều rộng răng. Điều này dẫn đến việc tập trung ứng suất cao tại điểm tiếp xúc. Trong các ứng dụng đòi hỏi momen xoắn cực lớn hoặc tải va đập mạnh, răng thẳng dễ bị mỏi cơ khí hơn so với các dòng cao cấp.

Độ rơ cơ khí (Backlash)

Thông thường, các dòng hộp số răng thẳng tiêu chuẩn có độ rơ dao động từ 10 đến 15 arcmin. Đây là con số chấp nhận được cho các ứng dụng băng tải, máy đóng gói đơn giản hoặc các trục không đòi hỏi độ chính xác vị trí quá khắt khe. Tuy nhiên, nếu hệ thống của bạn yêu cầu độ chính xác dưới 3 arcmin, răng thẳng thường không phải là lựa chọn ưu tiên hàng đầu.

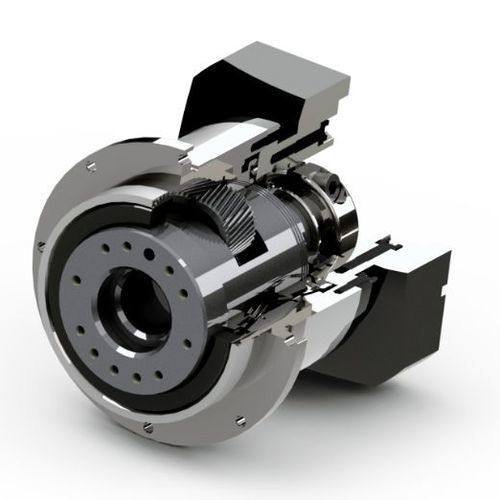

Tại sao hộp số hành tinh răng nghiêng lại vượt trội?

Khi so sánh hộp số hành tinh răng thẳng và răng nghiêng, dòng răng nghiêng luôn được coi là phân khúc cao cấp hơn. Điều này xuất phát từ tính chất vật lý của sự tiếp xúc răng theo đường chéo.

Sự êm ái và giảm thiểu tiếng ồn

Đây là đặc điểm dễ nhận thấy nhất. Vì các răng nghiêng khớp vào nhau một cách từ từ, quá trình chuyển tải diễn ra mượt mà, không gây ra các cú sốc va chạm đột ngột giữa các răng như bánh răng thẳng. Kết quả là tiếng ồn vận hành giảm đáng kể (thường thấp hơn 65dB), rất phù hợp cho các môi trường yêu cầu yên tĩnh hoặc máy móc hoạt động ở tốc độ cao trên 3000 vòng/phút.

Khả năng chịu tải và độ mịn chuyển động

Do các răng nghiêng có chiều dài tiếp xúc lớn hơn (tỉ số tiếp xúc cao hơn), tải trọng được phân bổ trên một diện tích bề mặt lớn hơn. Điều này cho phép hộp số răng nghiêng chịu được momen xoắn cao hơn từ 15-20% so với hộp số răng thẳng cùng kích thước. Hơn nữa, sự gối đầu giữa các cặp răng giúp loại bỏ hiện tượng rung động cơ khí, tạo ra chuyển động cực kỳ mịn, đặc biệt quan trọng trong các máy CNC hoặc cánh tay Robot.

Phân tích chi tiết độ rơ và độ chính xác

Độ rơ là yếu tố sống còn khi lựa chọn hộp số cho động cơ servo. Trong quá trình so sánh hộp số hành tinh răng thẳng và răng nghiêng, chúng ta thấy rõ sự phân cấp về độ chính xác.

• Hộp số răng thẳng: Thường đạt mức “Standard Precision”. Khi động cơ đảo chiều, khoảng hở giữa các răng tạo ra một độ trễ cơ khí. Nếu dùng trong máy cắt laser hoặc máy in màu, độ trễ này sẽ gây ra lỗi sai số chồng màu hoặc đường cắt bị răng cưa.
• Hộp số răng nghiêng: Nhờ công nghệ mài răng chính xác và cấu trúc răng nghiêng, độ rơ có thể đạt mức cực thấp (Ultra-precision), thường dưới 1-3 arcmin. Khả năng kiểm soát backlash tốt giúp hệ thống servo phản hồi tức thì, tối ưu hóa vòng lặp điều khiển PID trong biến tần hoặc bộ điều khiển Servo.

Một lưu ý kỹ thuật quan trọng: Hộp số răng nghiêng khi hoạt động sẽ sinh ra lực dọc trục . Do đó, các nhà sản xuất như GAC hay các hãng lớn thường phải sử dụng vòng bi côn hoặc vòng bi đũa chất lượng cao để triệt tiêu lực này, đảm bảo tuổi thọ cho hộp số.

Hộp số GAC – Sự kết hợp hoàn hảo cho hệ thống Servo

Trong thị trường thiết bị tự động hóa hiện nay, hộp số GAC nổi lên như một giải pháp thay thế hiệu quả cho các dòng hộp số đắt tiền từ châu Âu hay Nhật Bản. Các dòng GAC thường áp dụng công nghệ bánh răng nghiêng cho các model cao cấp để đảm bảo khả năng tương thích tuyệt vời với động cơ bước và động cơ servo.

Dòng hộp số GAC được thiết kế với dải tỉ số truyền rộng từ 1:5 đến 1:30 (đối với 2 cấp số). Cấu tạo vỏ hộp số được xử lý bề mặt chống ăn mòn, đi kèm với đó là phớt chặn dầu chất lượng cao giúp ngăn chặn rò rỉ mỡ bôi trơn ngay cả khi hoạt động ở cường độ cao. Khi tích hợp hộp số GAC răng nghiêng vào hệ thống, người dùng có thể nhận thấy sự khác biệt rõ rệt về độ ổn định của dòng điện động cơ, do tải trọng được truyền tải đều đặn, không gây ra các xung nhiễu cơ khí ngược lại trục motor.

Bảng so sánh hộp số hành tinh răng thẳng và răng nghiêng

Để quý khách hàng dễ dàng đưa ra quyết định, tôi xin tóm tắt các thông số kỹ thuật then chốt qua bảng dưới đây:

Bài toán kinh tế và lựa chọn thực tế

Việc so sánh hộp số hành tinh răng thẳng và răng nghiêng không chỉ là so sánh về kỹ thuật mà còn là bài toán về chi phí đầu tư.

Nếu bạn đang xây dựng một dây chuyền băng tải vận chuyển thùng carton, việc đầu tư một hộp số răng nghiêng đắt tiền là không cần thiết. Một hộp số răng thẳng tiêu chuẩn là quá đủ để hoàn thành nhiệm vụ và tiết kiệm được 30-40% chi phí linh kiện.

Tuy nhiên, đối với các máy gia công cơ khí chính xác, máy quấn dây đồng hoặc máy CNC gỗ, sai số dù chỉ 0.1mm cũng dẫn đến phế phẩm. Trong trường hợp này, việc sử dụng hộp số răng nghiêng (như dòng GAC răng nghiêng) là bắt buộc. Chi phí ban đầu cao hơn sẽ được bù đắp bằng việc giảm thiểu sản phẩm lỗi, giảm thời gian dừng máy bảo trì và kéo dài tuổi thọ của vòng bi động cơ servo do ít bị rung lắc.

Những lưu ý khi lắp đặt và bảo trì hộp số giảm tốc servo

Dù bạn chọn loại răng thẳng hay răng nghiêng, việc lắp đặt đúng kỹ thuật đóng vai trò quyết định đến 50% tuổi thọ thiết bị.

1. Đồng tâm trục: Khi kết nối trục động cơ servo vào hộp số, phải đảm bảo độ đồng tâm tuyệt đối. Sự lệch tâm dù nhỏ cũng gây ra lực cưỡng bức lên bánh răng hành tinh, dẫn đến mòn răng cục bộ và sinh nhiệt nhanh.
2. Kiểm soát nhiệt độ: Hộp số răng nghiêng do diện tích tiếp xúc lớn nên có xu hướng sinh nhiệt cao hơn một chút so với răng thẳng. Hãy đảm bảo môi trường xung quanh thoáng mát hoặc có quạt tản nhiệt nếu máy chạy liên tục 24/7.
3. Thay mỡ định kỳ: Mỡ bôi trơn trong hộp số hành tinh thường là loại mỡ chịu nhiệt chuyên dụng. Sau khoảng 10.000 – 20.000 giờ hoạt động, mỡ có thể bị biến chất hoặc lẫn mạt kim loại. Việc kiểm tra và thay mỡ đúng định kỳ sẽ giúp hộp số vận hành như mới.
4. Kiểm tra độ rơ định kỳ: Sau một thời gian dài sử dụng, các răng sẽ có độ mòn tự nhiên. Việc kiểm tra độ rơ giúp bạn dự đoán được thời điểm cần thay thế linh kiện trước khi xảy ra sự cố dừng máy đột ngột.

Tổng kết và lời khuyên từ chuyên gia

Tóm lại, việc so sánh hộp số hành tinh răng thẳng và răng nghiêng cho thấy mỗi loại đều có những giá trị riêng biệt. Răng thẳng là bài toán tối ưu về giá cho các ứng dụng phổ thông, trong khi răng nghiêng là tiêu chuẩn vàng cho sự chính xác và bền bỉ.

Khi lựa chọn, đừng chỉ nhìn vào bảng giá. Hãy xem xét kỹ các thông số:

• Độ rơ cần thiết cho ứng dụng là bao nhiêu arcmin?
• Môi trường làm việc có yêu cầu khắt khe về tiếng ồn không?
• Tốc độ đầu vào của motor servo là bao nhiêu?

Nếu bạn vẫn còn băn khoăn về việc lựa chọn mã hộp số GAC phù hợp hoặc cần tính toán tỉ số truyền cho hệ thống servo của mình, đừng ngần ngại liên hệ với đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi. Chúng tôi cung cấp đầy đủ các dòng hộp số hành tinh từ răng thẳng đến răng nghiêng, đáp ứng mọi nhu cầu từ kinh tế đến cao cấp.
