Trong hệ thống điện công nghiệp, việc bảo vệ động cơ trước các sự cố quá tải hay mất pha là yếu tố sống còn để duy trì hiệu suất và tuổi thọ máy móc. Relay nhiệt Shihlin từ lâu đã khẳng định vị thế là “người gác đền” tận tụy với công nghệ chế tạo tiên tiến từ Đài Loan. Không chỉ sở hữu độ chính xác cao và khả năng phản ứng nhạy bén, dòng thiết bị này còn ghi điểm bởi thiết kế tối ưu, dễ dàng lắp đặt đồng bộ, mang lại giải pháp an toàn tuyệt đối với mức chi phí cực kỳ hợp lý.

I. Shihlin – Thương hiệu thiết bị điện và tự động hóa hàng đầu Đài Loan

Được thành lập từ năm 1955, Shihlin Electric & Engineering Corp đã khẳng định vị thế là tập đoàn công nghiệp nặng và thiết bị điện lớn nhất tại Đài Loan. Với hành trình hơn 70 năm phát triển, Shihlin không chỉ là niềm tự hào của nền công nghiệp xứ Đài mà còn là cái tên quen thuộc trong các hệ thống điện trên toàn thế giới.

Sự thành công của Shihlin đến từ những giá trị cốt lõi sau:

• • Công nghệ Nhật Bản – Chất lượng quốc tế: Một trong những bước ngoặt lớn nhất của Shihlin là sự hợp tác chiến lược về kỹ thuật với Mitsubishi Electric (Nhật Bản). Nhờ đó, các sản phẩm của Shihlin luôn mang trong mình tiêu chuẩn chất lượng khắt khe của Nhật Bản nhưng vẫn giữ được mức giá thành cực kỳ cạnh tranh.
  • Hệ sinh thái sản phẩm đa dạng: Không chỉ dừng lại ở các thiết bị đóng cắt như Relay nhiệt, Contactor hay MCCB, Shihlin còn dẫn đầu trong lĩnh vực tự động hóa với các dòng Biến tần, PLC, HMI và Servo Motor hiện đại, đáp ứng mọi nhu cầu từ dân dụng đến công nghiệp nặng.
  • Độ bền vượt trội trong môi trường khắc nghiệt: Các thiết bị của Shihlin được nghiên cứu và thiết kế đặc biệt để hoạt động ổn định trong các điều kiện môi trường công nghiệp tại Đông Nam Á, nơi có độ ẩm cao và nhiệt độ biến đổi lớn.
  • Sự tin tưởng tại thị trường Việt Nam: Tại Việt Nam, thương hiệu Shihlin đã trở thành “lựa chọn quốc dân” cho các tủ điện điều khiển và bảo vệ động cơ. Sự kết hợp giữa hiệu năng mạnh mẽ – độ bền bỉ – giá thành hợp lý giúp Shihlin trở thành đối tác tin cậy của nhiều chủ đầu tư và đơn vị thi công cơ điện.

Tại Tự động hóa toàn cầu, chúng tôi tự hào mang đến cho khách hàng các dòng sản phẩm Shihlin chính hãng, góp phần nâng cao sự an toàn và hiệu quả cho mọi công trình.

II. Tổng quan về Relay nhiệt Shihlin

Relay nhiệt Shihlin (hay còn gọi là rơ le nhiệt) là dòng thiết bị bảo vệ điện cơ chuyên dụng, được thiết kế để bảo vệ động cơ AC và các mạch điện xoay chiều khỏi tình trạng quá tải hoặc mất pha. Đây là thành phần không thể thiếu trong các tủ điện điều khiển, giúp ngăn ngừa các sự cố cháy nổ động cơ và kéo dài tuổi thọ cho hệ thống máy móc.

1. Đặc điểm cấu tạo và cơ chế hoạt động

Relay nhiệt Shihlin hoạt động dựa trên nguyên lý giãn nở vì nhiệt của các thanh lưỡng kim. Khi dòng điện đi qua vượt quá mức định mức cho phép trong một khoảng thời gian nhất định, các thanh lưỡng kim sẽ nóng lên và bị uốn cong, tác động trực tiếp lên cơ cấu ngắt để mở tiếp điểm điều khiển, từ đó ngắt nguồn cấp cho cuộn hút của Contactor và dừng động cơ kịp thời.

2. Những ưu điểm nổi bật của dòng Relay nhiệt Shihlin

Dòng sản phẩm này được giới kỹ thuật đánh giá cao nhờ sự kết hợp hoàn hảo giữa công nghệ hiện đại và tính thực dụng:

• • Tích hợp bảo vệ mất pha: Không chỉ bảo vệ quá tải thông thường, nhiều dòng Relay nhiệt Shihlin hiện nay được tích hợp sẵn cơ chế bảo vệ mất pha, giúp bảo vệ động cơ an toàn tuyệt đối trong trường hợp một pha nguồn bị sự cố.
  • Thiết kế Module hóa: Các chân cắm của Relay được thiết kế khớp hoàn toàn với các dòng Contactor Shihlin (Series S-P). Việc lắp đặt trở nên cực kỳ đơn giản, nhanh chóng và tạo nên một khối thống nhất, tiết kiệm không gian bên trong tủ điện.
  • Dải chỉnh dòng linh hoạt: Mỗi mã sản phẩm đều cho phép người dùng điều chỉnh dòng điện bảo vệ trong một khoảng rộng (ví dụ từ 9A – 13A), giúp dễ dàng tinh chỉnh theo đúng công suất thực tế của tải.
  • Chế độ Reset đa dạng: Người dùng có thể linh hoạt lựa chọn giữa chế độ Reset bằng tay (Manual) hoặc Reset tự động (Auto) tùy theo yêu cầu vận hành của hệ thống.
  • Độ bền và độ chính xác cao: Với quy trình sản xuất nghiêm ngặt và vật liệu tiếp điểm cao cấp, Relay Shihlin duy trì được độ nhạy ổn định sau hàng ngàn lần tác động, hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

3. Tiêu chuẩn chất lượng

Các sản phẩm Relay nhiệt Shihlin đều đạt được các chứng chỉ quốc tế uy tín, đảm bảo an toàn cho mọi công trình:

• • IEC 60947-4-1 (Tiêu chuẩn quốc tế về thiết bị đóng cắt và điều khiển hạ áp).
  • UL, CE, CSA (Chứng nhận an toàn cho thị trường Mỹ và Châu Âu).
  • Chứng nhận ISO 9001 & 14001.

III. Các dòng Relay nhiệt Shihlin phổ biến

Để đáp ứng dải công suất đa dạng từ các động cơ nhỏ trong dân dụng đến các hệ thống máy móc hạng nặng trong công nghiệp, Shihlin đã phát triển các dòng Relay nhiệt với dải dòng bảo vệ cực kỳ linh hoạt. Dưới đây là những series phổ biến nhất tại thị trường Việt Nam:

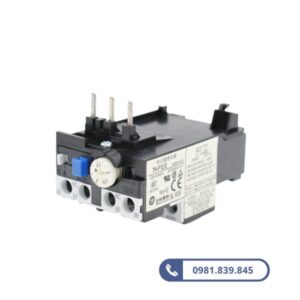

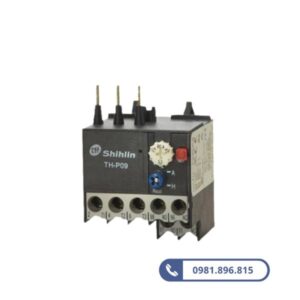

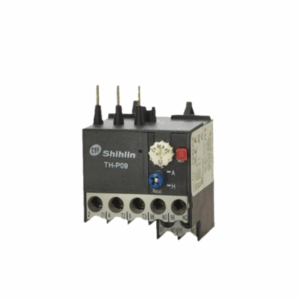

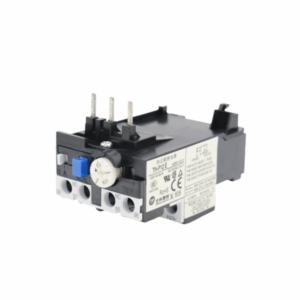

1. Dòng Relay nhiệt TH-P12 (Dòng tiêu chuẩn cho động cơ nhỏ)

Đây là dòng Relay nhiệt phổ biến nhất, thường được dùng cho các tủ điện điều khiển bơm, quạt hoặc băng tải nhỏ.

• • Dải dòng điều chỉnh: Từ 0.25A đến 13A.
  • Contactor tương thích: Lắp trực tiếp cho các dòng S-P06, S-P09, S-P11, S-P12, S-P15.
  • Đặc điểm: Thiết kế cực kỳ nhỏ gọn, độ nhạy cao với các sự cố quá tải nhẹ.

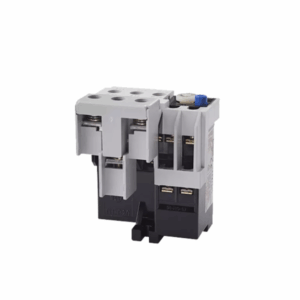

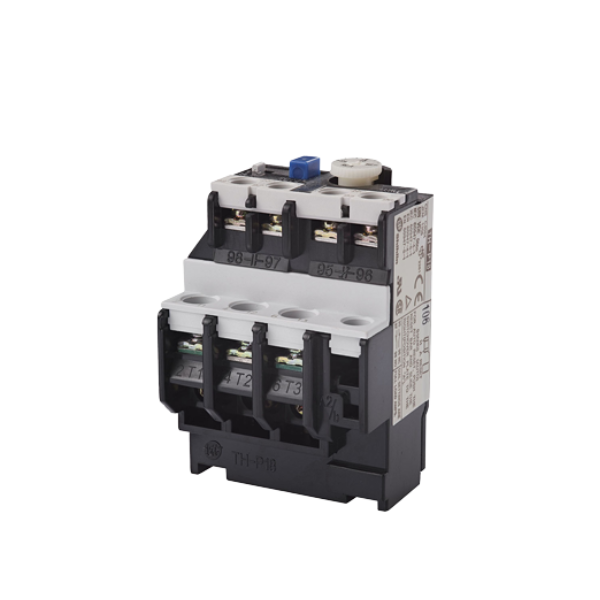

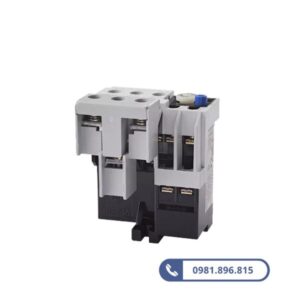

2. Dòng Relay nhiệt TH-P20 & TH-P20TA

Dòng này được nâng cấp để chịu tải lớn hơn và thường tích hợp sẵn khả năng bảo vệ mất pha (dòng TA).

• • Dải dòng điều chỉnh: Từ 12A đến 22A.
  • Contactor tương thích: S-P21, S-P25.
  • Đặc điểm: Có chân cắm chắc chắn, khả năng chịu nhiệt và cách điện vượt trội.

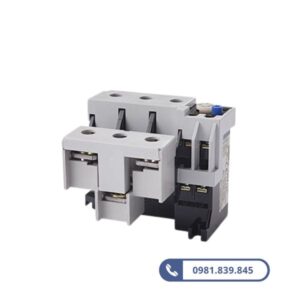

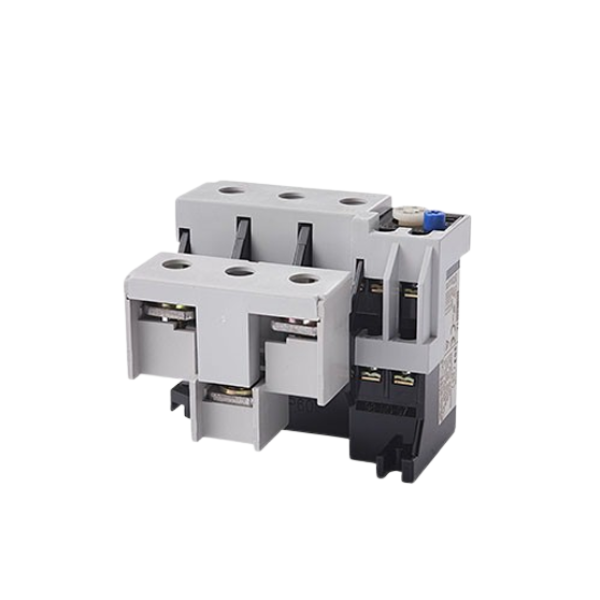

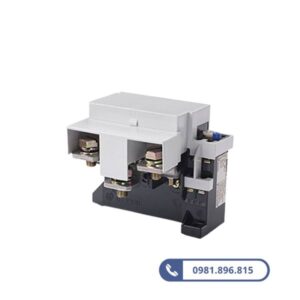

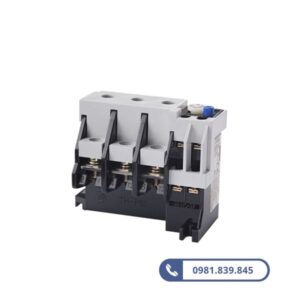

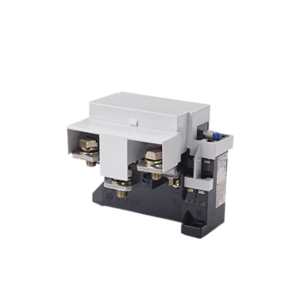

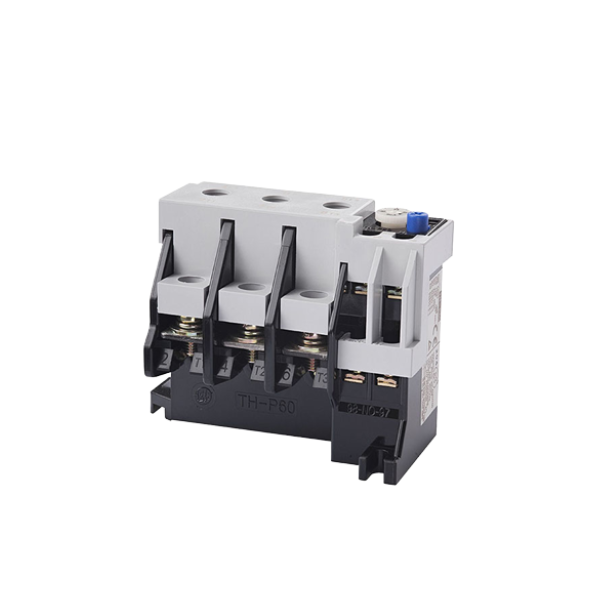

3. Dòng Relay nhiệt TH-P60 & TH-P120 (Dòng trung và lớn)

Phục vụ cho các động cơ công suất trung bình trong các dây chuyền sản xuất.

• • Dải dòng điều chỉnh:
    • TH-P60: Từ 17A đến 67A.
    • TH-P120: Từ 40A đến 120A.
  • Contactor tương thích:
    • TH-P60 dùng cho S-P30T, S-P35T, S-P40T, S-P50T, S-P60T.
    • TH-P120 dùng cho S-P100, S-P125.

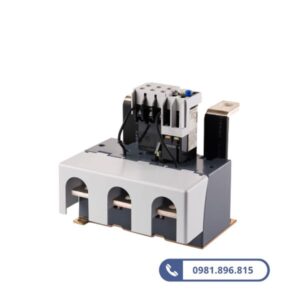

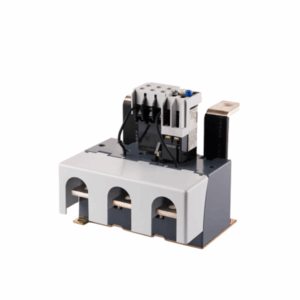

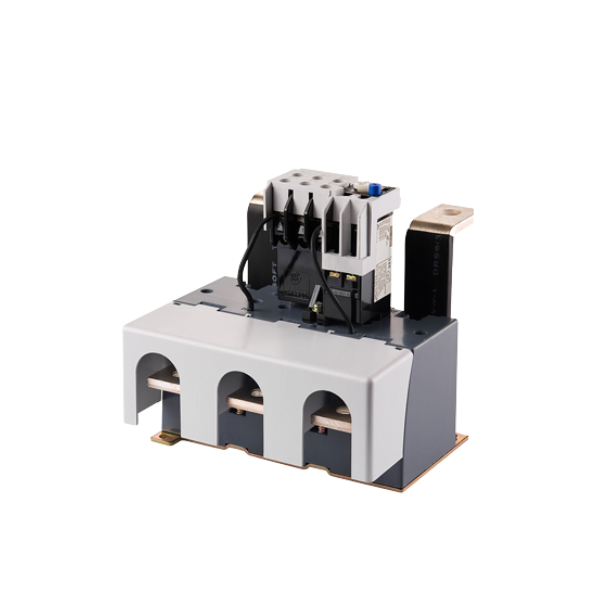

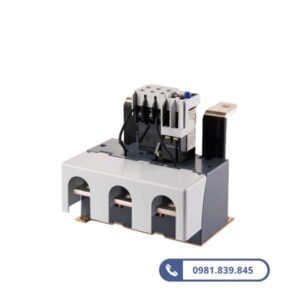

4. Dòng Relay nhiệt TH-P220, TH-P400 & TH-P630 (Dòng công suất lớn)

Sử dụng cho các hệ thống máy nghiền, máy nén khí lớn hoặc các trạm bơm công nghiệp.

• • Dải dòng điều chỉnh: Lên đến 630A.
  • Đặc điểm: Thường được lắp rời thông qua bộ đế hoặc kết nối bằng thanh cái đồng do kích thước và dòng điện lớn.

Bảng tra cứu nhanh mã Relay nhiệt và Contactor Shihlin tương ứng

Để thuận tiện cho việc chọn mã, bạn có thể tham khảo bảng tổng hợp dưới đây:

Loại Relay Nhiệt	Dải dòng bảo vệ (A)	Lắp kèm Contactor (Series S-P)
TH-P12	0.25 – 13A	S-P11, S-P12, S-P15
TH-P18	12 – 18A	S-P16, S-P21
TH-P20	12 – 22A	S-P21, S-P25
TH-P60	17 – 67A	S-P35, S-P40, S-P50, S-P60
TH-P120	40 – 120A	S-P100, S-P125
TH-P220	65 – 220A	S-P150, S-P220



Mẹo nhỏ cho khách hàng: Khi chọn mua, bạn nên chọn dải dòng của Relay nhiệt sao cho dòng định mức của động cơ nằm ở khoảng giữa của dải điều chỉnh. Ví dụ: Động cơ có dòng định mức 10A, bạn nên chọn Relay nhiệt dải 9 – 13A để có độ chính xác tốt nhất.

IV. Hướng dẫn cách lắp đặt và cài đặt Relay nhiệt Shihlin

1. Cách lắp đặt vật lý (Kết nối với Contactor)

Đa số các dòng Relay nhiệt Shihlin (như dòng TH-P) được thiết kế để lắp trực tiếp vào phía dưới của Khởi động từ (Contactor).

• • Bước 1: Kiểm tra các chân cắm của Relay nhiệt sao cho tương ứng với các lỗ đấu nối ở phía dưới của Contactor Shihlin.
  • Bước 2: Cắm trực tiếp các chân kim loại của Relay vào các tiếp điểm T1, T2, T3 của Contactor.
  • Bước 3: Siết chặt các vít cố định để đảm bảo sự tiếp xúc điện tốt nhất, tránh tình trạng phát sinh nhiệt do lỏng lẻo.
  • Lưu ý: Đối với các dòng công suất quá lớn, bạn cần sử dụng bộ đế lắp rời để cố định Relay trên thanh ray tủ điện.

2. Đấu nối mạch điều khiển

Relay nhiệt Shihlin thường có hai cặp tiếp điểm phụ quan trọng:

• • Tiếp điểm 95-96 (NC – Thường đóng): Đấu nối nối tiếp với cuộn hút của Contactor. Khi xảy ra quá tải, tiếp điểm này sẽ mở ra để ngắt nguồn cuộn hút, giúp dừng động cơ ngay lập tức.
  • Tiếp điểm 97-98 (NO – Thường hở): Thường được đấu vào đèn báo lỗi hoặc còi báo hiệu để thông báo cho người vận hành biết hệ thống đang gặp sự cố.

3. Cài đặt dòng định mức

Đây là bước quan trọng nhất để thiết bị “hiểu” khi nào cần bảo vệ:

• • Cách chỉnh: Dùng tua vít dẹt nhỏ xoay núm vặn màu trắng/vàng trên mặt thiết bị.
  • Giá trị cài đặt: Thông thường, dòng điện cài đặt trên Relay nhiệt (Iset) nên được chỉnh bằng 1.0 đến 1.1 lần dòng điện định mức ghi trên nhãn động cơ (Idm).
    Ví dụ: Nếu động cơ của bạn có dòng định mức là 10A, bạn nên xoay núm chỉnh trên Relay nhiệt về vạch 10A hoặc 11A.

4. Lựa chọn chế độ Reset

Trên mặt Relay nhiệt Shihlin có một nút gạt/xoay để chọn chế độ phục hồi sau sự cố:

• • Chế độ H (Manual – Thủ công): Khi gặp sự cố, Relay sẽ nhảy và giữ nguyên trạng thái. Bạn phải kiểm tra lỗi và nhấn nút Reset màu xanh thì hệ thống mới có thể hoạt động lại. Đây là chế độ an toàn được khuyến khích sử dụng trong công nghiệp.
  • Chế độ A (Auto – Tự động): Sau khi các thanh lưỡng kim nguội đi, Relay sẽ tự động đóng lại tiếp điểm. Chế độ này thường dùng cho các thiết bị ở vị trí khó tiếp cận nhưng cần hết sức lưu ý vì động cơ có thể tự khởi động lại bất ngờ.

5. Kiểm tra bằng nút Test

Để đảm bảo cơ cấu ngắt vẫn hoạt động tốt, bạn có thể dùng một thanh nhỏ nhấn vào lẫy “Test” trên mặt thiết bị. Nếu tiếp điểm 95-96 mở ra và 97-98 đóng lại, tức là Relay đang hoạt động hoàn hảo.

V. Tại sao nên mua Relay nhiệt Shihlin tại Tự động hóa toàn cầu?

Giữa rất nhiều đơn vị cung cấp thiết bị điện trên thị trường, Công ty Cổ phần Tự động hóa Toàn cầu tự hào là địa chỉ tin cậy hàng đầu của các nhà thầu, thợ điện và các nhà máy sản xuất. Khi chọn mua Relay nhiệt Shihlin tại hệ thống của chúng tôi, Quý khách hàng sẽ nhận được những giá trị vượt trội:

1. Cam kết hàng chính hãng 100%

Chúng tôi cung cấp các sản phẩm Shihlin với đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ). Khách hàng hoàn toàn có thể yên tâm về nguồn gốc và tiêu chuẩn kỹ thuật của thiết bị, nói không với hàng giả, hàng nhái kém chất lượng.

2. Giá thành cạnh tranh – Chiết khấu hấp dẫn

Là đối tác chiến lược và nhà phân phối chính thức, Tự động hóa toàn cầu luôn có chính sách giá cực tốt cho cả khách mua lẻ và các đại lý, đơn vị làm tủ bảng điện. Chúng tôi cam kết mức giá cạnh tranh nhất thị trường cùng tỷ lệ chiết khấu cao cho các đơn hàng số lượng lớn.

3. Đội ngũ kỹ thuật hỗ trợ chuyên sâu

Khác với các đơn vị thương mại thuần túy, chúng tôi sở hữu đội ngũ kỹ sư giàu kinh nghiệm trong lĩnh vực tự động hóa. Quý khách sẽ được tư vấn miễn phí về cách chọn mã Relay nhiệt phù hợp với Contactor, cách tính toán dòng định mức cho động cơ và hỗ trợ giải quyết các vấn đề kỹ thuật phát sinh trong quá trình lắp đặt.

4. Kho hàng lớn, giao hàng thần tốc

Với hệ thống kho hàng tại cả Hà Nội và TP. Hồ Chí Minh, chúng tôi luôn sẵn kho số lượng lớn các mã Relay nhiệt Shihlin từ dòng phổ thông đến công suất lớn. Quy trình xử lý đơn hàng chuyên nghiệp giúp sản phẩm đến tay khách hàng trong thời gian ngắn nhất, không làm gián đoạn tiến độ công trình.

5. Chế độ bảo hành uy tín

Mọi sản phẩm Relay nhiệt Shihlin mua tại Tự động hóa toàn cầu đều được bảo hành chính hãng theo tiêu chuẩn của nhà sản xuất. Thủ tục bảo hành nhanh chóng, minh bạch, đảm bảo quyền lợi tối đa cho khách hàng.
