Giới thiệu

Trong kỷ nguyên công nghiệp hiện đại, việc tối ưu hóa quy trình sản xuất và nâng cao độ chính xác của máy móc là bài toán sống còn đối với mọi doanh nghiệp. Để giải quyết bài toán này, các hệ thống điều khiển thông minh đã ra đời, trong đó không thể không nhắc đến vai trò cốt lõi của các thiết bị điều khiển logic khả trình. Giữa rất nhiều thương hiệu trên thị trường, PLC Shihlin nổi lên như một giải pháp hoàn hảo cân bằng giữa hiệu suất làm việc mạnh mẽ, độ bền bỉ cao và chi phí đầu tư vô cùng hợp lý.

Đối với các kỹ sư cơ điện hay các nhà chế tạo máy, việc hiểu rõ đặc tính kỹ thuật của dòng sản phẩm này là chìa khóa để thiết kế nên những hệ thống tự động hóa công nghiệp tối ưu. Bài viết dưới đây sẽ phân tích chuyên sâu về dòng PLC này, từ cấu trúc phần cứng, nguyên lý vận hành cho đến cách ứng dụng chúng vào các bài toán thực tế.

Khái niệm về PLC Shihlin

PLC Shihlin hay bộ điều khiển lập trình Shihlin là một thiết bị điều khiển logic khả trình được nghiên cứu và sản xuất bởi tập đoàn Shihlin Electric, một trong những tên tuổi hàng đầu về thiết bị điện và tự động hóa tại Đài Loan. Điểm đặc biệt của thiết bị này là sự kế thừa và phát triển mạnh mẽ từ nền tảng công nghệ của Mitsubishi Nhật Bản. Chính vì vậy, người dùng có thể dễ dàng nhận thấy sự tương đồng về tập lệnh, cấu trúc bộ nhớ và nền tảng phần mềm, mang lại sự thân thiện tối đa cho người lập trình.

Thiết bị này đóng vai trò như bộ não trung tâm của các loại máy móc công nghiệp. Nó chuyên thu thập các tín hiệu đầu vào từ cảm biến, nút nhấn, công tắc hành trình, sau đó xử lý thông tin dựa trên thuật toán đã được người dùng lập trình sẵn, và cuối cùng xuất tín hiệu để điều khiển các cơ cấu chấp hành như cuộn hút relay, contactor, biến tần hoặc các bộ điều khiển động cơ servo.

Nguyên lý hoạt động cơ bản

Nguyên lý vận hành của bộ điều khiển lập trình Shihlin dựa trên chu trình quét vòng lặp liên tục hay còn gọi là Scan Cycle. Một chu kỳ quét chuẩn bao gồm ba giai đoạn chính được thực hiện với tốc độ cực nhanh, thường chỉ tính bằng mili-giây:

• Đọc trạng thái đầu vào: CPU tiến hành quét toàn bộ các terminal đầu vào vật lý (X0, X1, X2…) và lưu trữ trạng thái ON hoặc OFF của chúng vào một vùng nhớ đệm gọi là Input Image Table.
• Thực thi chương trình: Hệ thống sẽ đọc tuần tự từng dòng lệnh trong chương trình người dùng đã viết, từ trên xuống dưới, từ trái qua phải. Dựa vào dữ liệu từ Input Image Table và các biến nội (M, D, T, C), CPU thực hiện các phép toán logic, toán học và tính toán ra kết quả, sau đó lưu tạm vào vùng nhớ Output Image Table.
• Cập nhật đầu ra: Sau khi kết thúc việc chạy chương trình, CPU sẽ chuyển đồng loạt các trạng thái từ Output Image Table ra các terminal đầu ra vật lý (Y0, Y1, Y2…) để điều khiển thiết bị ngoại vi.

Tốc độ xử lý của lệnh cơ bản trên các dòng Shihlin đời mới rất ấn tượng, giúp hệ thống phản hồi gần như ngay lập tức với các biến động từ môi trường bên ngoài, đáp ứng tốt cho các hệ thống yêu cầu độ trễ thấp.

Cấu tạo của PLC Shihlin

Để đáp ứng được môi trường làm việc khắc nghiệt với nhiều nhiễu điện từ, nhiệt độ cao và độ rung lắc lớn tại các nhà máy, cấu trúc phần cứng của thiết bị được thiết kế vô cùng tối ưu và chắc chắn. Một bộ PLC Shihlin cơ bản bao gồm các khối chức năng chính sau:

Đơn vị xử lý trung tâm (CPU)

Đây là linh kiện quan trọng nhất, đóng vai trò điều phối mọi hoạt động của PLC. CPU của Shihlin sử dụng các bộ vi xử lý tốc độ cao, cho phép xử lý hàng ngàn dòng lệnh logic, lệnh toán học dấu phẩy động và các thuật toán PID phức tạp trong thời gian cực ngắn. Khả năng giám sát lỗi hệ thống cũng được tích hợp sẵn bên trong CPU để đảm bảo an toàn thiết bị khi có sự cố treo chương trình.

Hệ thống bộ nhớ

Bộ nhớ của máy được chia thành nhiều khu vực chuyên biệt nhằm tối ưu hóa tốc độ truy xuất:

• ROM / Flash Memory: Dùng để lưu trữ hệ điều hành của hãng và chương trình ứng dụng của người dùng. Dữ liệu ở đây không bị mất đi khi mất điện đột ngột.
• RAM: Là không gian làm việc của CPU, nơi lưu trữ tạm thời các biến số, trạng thái ngõ vào ra và các thanh ghi dữ liệu trong quá trình máy hoạt động.
• Pin dự phòng: Cung cấp nguồn nuôi cho một vùng RAM đặc biệt, giúp duy trì giá trị của các vùng nhớ chốt và đồng hồ thời gian thực ngay cả khi hệ thống bị ngắt nguồn lưới.

Module ngõ vào và ngõ ra (I/O)

Các module I/O đóng vai trò là cầu nối giữa bộ vi xử lý điện áp thấp (thường là 5VDC) với các thiết bị công nghiệp điện áp cao (24VDC hoặc 220VAC). Các cổng này được cách ly quang học  để chống nhiễu và bảo vệ bo mạch chủ khỏi các hiện tượng ngắn mạch, quá áp từ bên ngoài.

Khối ngõ ra thường được chia làm hai loại chính:

• Ngõ ra Relay (R): Chịu được dòng tải lớn, có thể đóng cắt trực tiếp các cuộn dây contactor hoặc van điện từ bằng nguồn AC hoặc DC. Nhược điểm là tần số đóng cắt thấp, tuổi thọ cơ khí có giới hạn.
• Ngõ ra Transistor (T): Dòng tải nhỏ nhưng có khả năng phát xung tốc độ cao (lên tới hàng trăm kHz). Loại này là thành phần bắt buộc phải có nếu bạn muốn điều khiển vị trí chính xác thông qua động cơ bước hoặc động cơ servo.

Cổng truyền thông (Communication Ports)

Shihlin trang bị sẵn các cổng giao tiếp tiêu chuẩn như RS232, RS485 và Ethernet trên các dòng cao cấp. Nhờ đó, người kỹ sư có thể dễ dàng tải chương trình, giám sát online hoặc thiết lập mạng mạng truyền thông chuẩn Modbus RTU, Modbus TCP/IP để kết nối với màn hình HMI, biến tần hoặc các thiết bị tự động hóa khác trong nhà xưởng.

Các dòng PLC Shihlin phổ biến hiện nay

Tập đoàn Shihlin đã phát triển một hệ sinh thái sản phẩm đa dạng nhằm đáp ứng từ những yêu cầu điều khiển máy móc đơn giản nhất cho đến các dây chuyền phức tạp. Dưới đây là phân tích chi tiết về các dòng sản phẩm chủ lực thuộc series AX – thế hệ mới nhất của hãng.

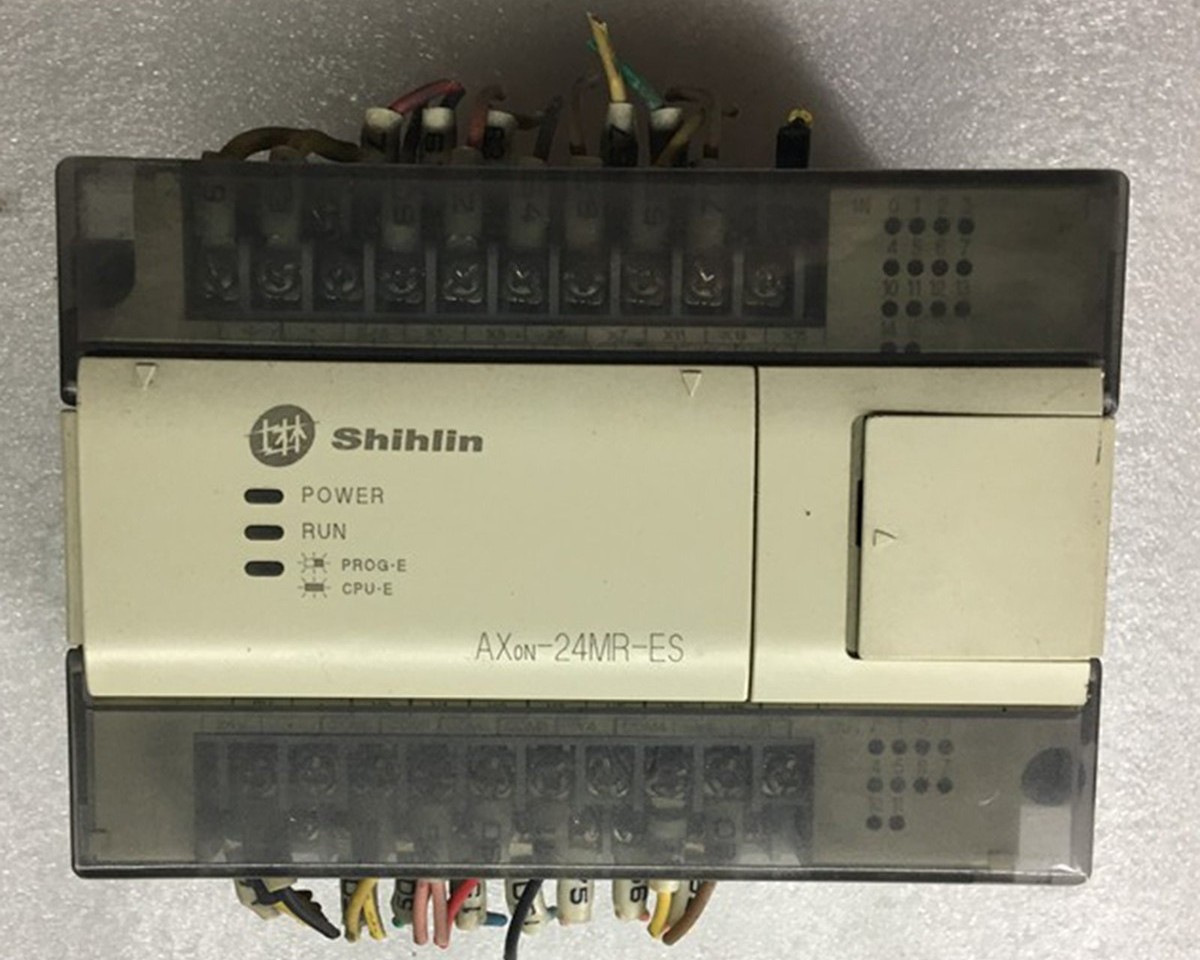

Dòng AX0 Series – Giải pháp tối ưu chi phí

AX0 là dòng thiết bị cấp thấp, được thiết kế nhỏ gọn dành riêng cho các ứng dụng cơ bản, không đòi hỏi thuật toán phức tạp hay tốc độ xử lý quá nhanh. Với số lượng I/O tích hợp sẵn dao động từ 10 đến 30 điểm, dòng này cực kỳ phù hợp để điều khiển các hệ thống chiếu sáng tự động, máy bơm nước, máy ép nhựa cơ bản hoặc các cơ cấu tự động hóa quy mô nhỏ. Dù là dòng giá rẻ, AX0 vẫn được trang bị cổng RS485 hỗ trợ chuẩn Modbus, giúp nó dễ dàng giao tiếp với màn hình cảm ứng để người vận hành giám sát thiết bị.

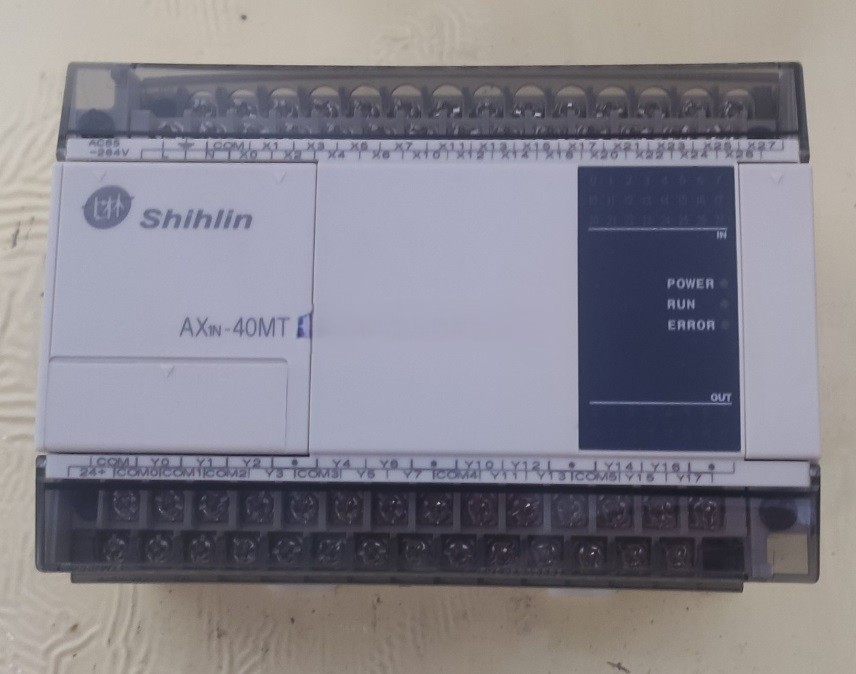

Dòng AX1 Series – Sự cân bằng hoàn hảo

Cao cấp hơn AX0 là dòng AX1, đây là dòng sản phẩm chủ lực được sử dụng rộng rãi nhất trên thị trường. AX1 hỗ trợ khả năng mở rộng I/O mạnh mẽ lên đến hàng trăm điểm bằng cách ghép nối thêm các module mở rộng. Bộ nhớ chương trình lớn hơn cho phép viết các thuật toán phức tạp. Đặc biệt, AX1 hỗ trợ phát xung tốc độ cao lên đến 100kHz trên 2 hoặc 3 trục độc lập. Điều này giúp các kỹ sư lập trình PLC có thể thực hiện các bài toán điều khiển vị trí máy cắt, máy CNC cỡ nhỏ một cách mượt mà và chính xác.

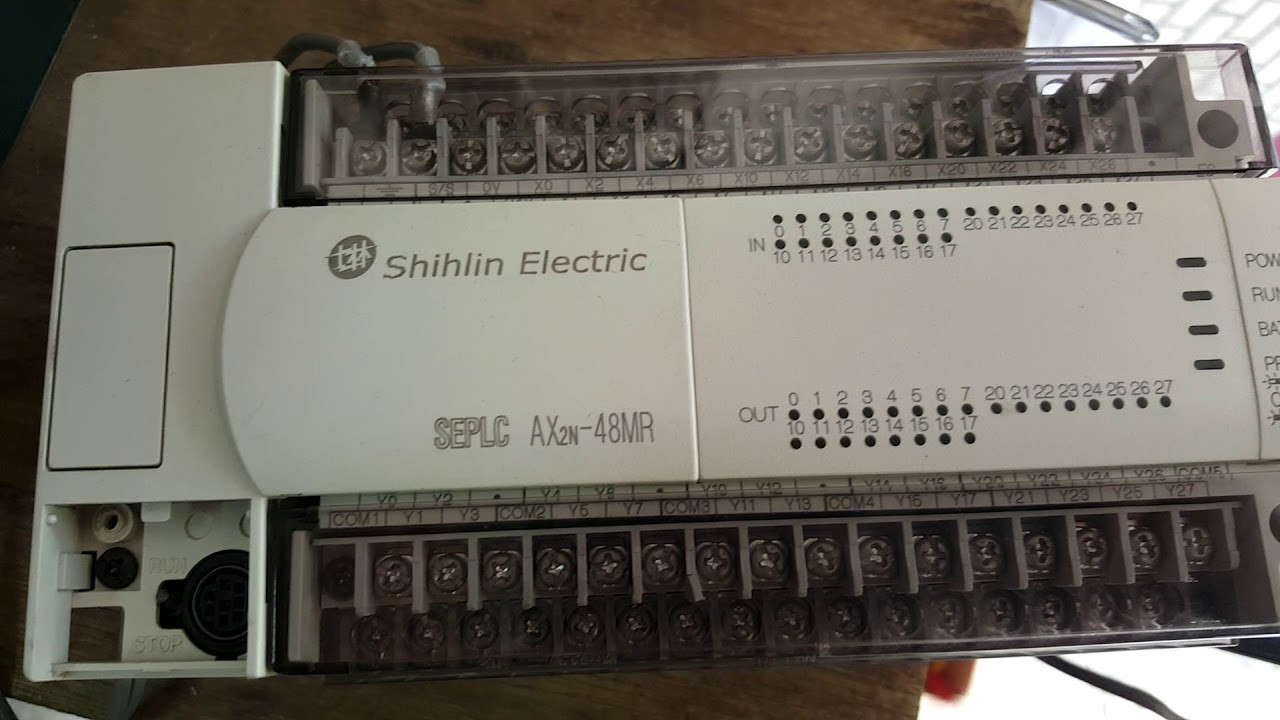

Dòng AX2 Series – Hiệu suất cao cho máy móc phức tạp

AX2 được xếp vào phân khúc hiệu suất cao, mang lại những nâng cấp vượt trội về tốc độ xử lý lệnh cơ bản (chỉ ở mức vài chục nano-giây). Bộ nhớ lưu trữ dữ liệu được mở rộng tối đa. AX2 hỗ trợ các module chức năng đặc biệt như module đọc can nhiệt (Thermocouple, PT100) có độ phân giải cao, module chuyển đổi Analog sang Digital (A/D) và ngược lại (D/A). Đây là sự lựa chọn hàng đầu cho các hệ thống máy chiết rót định lượng, lò sấy công nghiệp yêu cầu bộ điều khiển PID chính xác tuyệt đối.

Ưu điểm và nhược điểm của PLC Shihlin

Việc đánh giá khách quan các ưu nhược điểm là cơ sở quan trọng để các kỹ sư đưa ra quyết định có nên sử dụng thiết bị này cho dự án của mình hay không.

Ưu điểm vượt trội

1. Chi phí đầu tư cực kỳ cạnh tranh: So với các thương hiệu đến từ châu Âu, Mỹ hay Nhật Bản, Shihlin cung cấp một mức giá dễ chịu hơn rất nhiều trong khi vẫn đảm bảo được các tiêu chuẩn công nghiệp khắt khe. Điều này giúp các doanh nghiệp chế tạo máy giảm thiểu đáng kể giá thành sản phẩm, tăng sức cạnh tranh.
2. Khả năng tương thích phần mềm tuyệt vời: Nhờ sự gắn kết chặt chẽ về mặt công nghệ, người dùng hoàn toàn có thể sử dụng các phần mềm lập trình quen thuộc như GX Developer hay GX Works 2, GX Works 3 của Mitsubishi để viết code cho Shihlin. Đây là một lợi thế khổng lồ vì nguồn tài liệu, tập lệnh và cộng đồng hỗ trợ cho phần mềm này tại Việt Nam là cực kỳ đông đảo.
3. Độ bền và tính ổn định cao: Hoạt động bền bỉ trong môi trường công nghiệp nhiễu điện từ mạnh, bo mạch được phủ lớp bảo vệ chống ẩm, chống bụi, giúp tuổi thọ thiết bị kéo dài từ 5 đến 10 năm mà không gặp trục trặc vật lý.
4. Hệ sinh thái đồng bộ: Shihlin không chỉ sản xuất PLC mà còn cung cấp đầy đủ các thiết bị tự động hóa khác như màn hình HMI, biến tần, động cơ Servo. Khi kết hợp đồng bộ các thiết bị này, khả năng giao tiếp truyền thông nội bộ sẽ đạt mức độ tối ưu nhất.

Nhược điểm cần lưu ý

1. Khả năng xử lý các bài toán siêu phức tạp: Mặc dù AX2 đã rất mạnh mẽ, nhưng nếu đặt lên bàn cân với các dòng PAC (Programmable Automation Controller) cao cấp chuyên xử lý hệ thống DCS (Hệ thống điều khiển phân tán) của nhà máy điện hay lọc dầu, Shihlin vẫn có những giới hạn nhất định về dung lượng bộ nhớ và khả năng dự phòng nóng.
2. Thương hiệu tại các dự án vốn FDI Âu Mỹ: Trong một số dự án nhà máy có vốn đầu tư từ châu Âu hoặc Mỹ, chủ đầu tư thường chỉ định sẵn các chuẩn thiết bị khắt khe từ khu vực của họ. Trong trường hợp này, việc đệ trình sử dụng thiết bị châu Á như Shihlin có thể gặp khó khăn trong khâu thẩm định vật tư.

Ứng dụng PLC Shihlin trong thực tế

Sự đa dụng và linh hoạt giúp bộ điều khiển lập trình Shihlin có mặt trong hầu hết các khâu của quá trình tự động hóa công nghiệp. Dưới đây là những ứng dụng tiêu biểu và phổ biến nhất mà các kỹ sư thường triển khai.

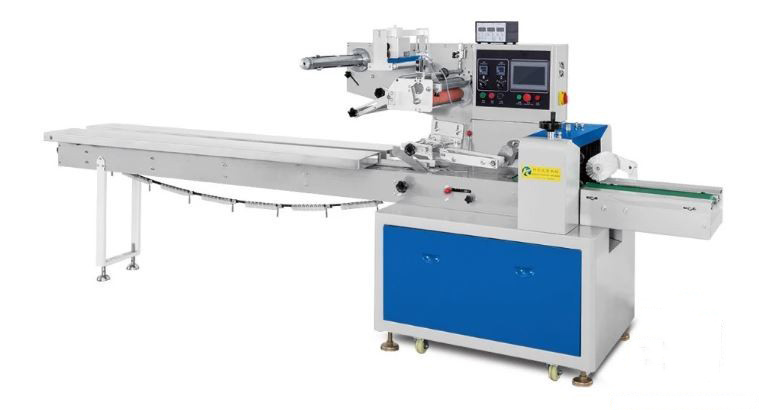

Ứng dụng trong máy đóng gói bao bì

Máy đóng gói yêu cầu sự phối hợp nhịp nhàng giữa nhiều khâu: cấp màng, dán ép nhiệt, cắt và đếm sản phẩm. Tại đây, PLC sẽ đóng vai trò xử lý trung tâm. Thiết bị nhận tín hiệu từ cảm biến quang để xác định chính xác vị trí cần cắt màng.

Đồng thời, ngõ ra Transistor phát xung tốc độ cao điều khiển động cơ servo kéo màng một cách mượt mà và chuẩn xác đến từng milimet. Khối tính toán PID nội bộ của PLC sẽ nhận tín hiệu nhiệt độ từ ngàm ép dán, sau đó xuất tín hiệu điều khiển nguồn điện cấp cho điện trở nhiệt bằng SSR, giúp nhiệt độ luôn ổn định, tránh làm rách hoặc cháy màng bao bì.

Ứng dụng trong hệ thống máy cắt CNC và máy chấn tôn

Trong ngành gia công kim loại, độ chính xác là yếu tố sống còn. Dòng AX2  thường được lựa chọn để giải quyết bài toán này. PLC nhận các thông số độ dài, số lượng phôi từ màn hình HMI. Thông qua các thuật toán tính toán nội suy, hệ thống sẽ điều khiển các hộp số giảm tốc dùng cho servo nhằm khuếch đại momen xoắn, di chuyển trục dao cắt đến đúng vị trí yêu cầu. Việc xử lý tín hiệu phản hồi từ Encoder (bộ mã hóa vòng quay) đưa về PLC giúp tạo thành một vòng lặp kín, triệt tiêu hoàn toàn sai số cơ khí trong quá trình gia công.

Ứng dụng trong hệ thống bơm nước và xử lý nước thải

Tại các trạm bơm cấp nước sinh hoạt hoặc hệ thống XLNT công nghiệp, PLC làm nhiệm vụ điều khiển luân phiên nhiều bơm để đảm bảo tuổi thọ thiết bị. Nó thu thập tín hiệu liên tục từ cảm biến áp suất trên đường ống (thường là tín hiệu analog 4-20mA).

Qua hàm chuyển đổi, PLC tính toán ra áp suất thực tế và dùng lệnh truyền thông Modbus RS485 để thay đổi tần số hoạt động của các bộ biến tần. Quá trình này giúp mạng lưới nước luôn duy trì được mức áp suất cài đặt tự động mà không cần sự can thiệp của con người, đồng thời tiết kiệm tối đa điện năng tiêu thụ.

Kinh nghiệm lựa chọn PLC Shihlin phù hợp

Để hệ thống hoạt động ổn định và tối ưu hóa chi phí đầu tư, người thiết kế cần phải xem xét kỹ lưỡng các thông số kỹ thuật trước khi quyết định mã hàng cụ thể. Dưới đây là những kinh nghiệm thực tiễn từ chuyên gia:

• Tính toán số lượng I/O hiện tại và tương lai: Liệt kê chi tiết toàn bộ các nút nhấn, cảm biến, rơ le, van từ cần sử dụng. Nguyên tắc vàng trong thiết kế là luôn chọn PLC có số lượng I/O lớn hơn mức tính toán thực tế khoảng 20% đến 30%. Điều này cung cấp không gian dự phòng cho việc nâng cấp, bổ sung chức năng máy móc về sau mà không phải thay thế toàn bộ thiết bị phần cứng.
• Lựa chọn đúng loại ngõ ra: Nếu ứng dụng chỉ yêu cầu đóng cắt các cuộn dây điện từ, van khí nén với tần suất thấp, hãy chọn ngõ ra Relay. Tuy nhiên, nếu bạn thiết kế máy có sử dụng động cơ bước hoặc động cơ Servo yêu cầu điều khiển vị trí thông qua việc phát xung tốc độ cao, bắt buộc phải chọn model có ngõ ra Transistor (loại Sink hoặc Source tùy thuộc vào sơ đồ đấu nối của Driver).
• Xác định nhu cầu truyền thông: Nếu hệ thống đứng độc lập, một cổng lập trình là đủ. Nhưng nếu dự án yêu cầu lấy dữ liệu từ 5 chiếc biến tần, đọc thông số nhiệt độ từ nhiều đồng hồ qua mạng RS485, hãy đảm bảo CPU có tích hợp sẵn hoặc có thể gắn thêm card mở rộng truyền thông. Đối với nhu cầu giám sát nhà máy thông minh từ xa, các model có hỗ trợ Ethernet là ưu tiên hàng đầu.
• Yêu cầu về module chức năng đặc biệt: Đánh giá xem hệ thống có cần cân Loadcell, có cần đo nhiệt độ bằng Thermocouple trực tiếp không? Nếu có, cần tra cứu kỹ tài liệu (Manual) để chọn đúng các module Analog mở rộng tương thích với loại CPU đã chọn.

Kết luận

Nhìn chung, PLC Shihlin đã khẳng định được vị thế vững chắc của mình như một trong những giải pháp tối ưu nhất cho bài toán tự động hóa hiện nay. Sự kết hợp hoàn hảo giữa công nghệ xử lý mạnh mẽ, tính ổn định cao, tương thích phần mềm lập trình đa dạng và mức giá thành cạnh tranh giúp thiết bị này chinh phục được sự tin tưởng của vô số kỹ sư và nhà chế tạo máy.

Việc nắm vững nguyên lý hoạt động, cấu trúc phần cứng và phương pháp lựa chọn thiết bị không chỉ giúp bạn tối ưu hóa thiết kế máy móc mà còn đem lại hiệu quả kinh tế to lớn cho dự án.
