Moment quán tính và chọn hộp số giảm tốc tải nặng

Moment quán tính là yếu tố sống còn khi chọn hộp số giảm tốc tải nặng. Hướng dẫn tính toán tỷ số truyền tối ưu để đảm bảo độ chính xác và tuổi thọ hệ thống.

1. Giới thiệu về tầm quan trọng của moment quán tính

Trong lĩnh vực kỹ thuật cơ khí và tự động hóa công nghiệp hiện đại, quy trình lựa chọn thiết bị truyền động thường bắt đầu bằng các thông số cơ bản như công suất, tốc độ quay và mô men xoắn. Tuy nhiên, khi đối mặt với các bài toán thiết kế liên quan đến hộp số giảm tốc tải nặng, các kỹ sư giàu kinh nghiệm hiểu rằng những thông số trên chỉ là điều kiện cần. Điều kiện đủ để quyết định khả năng điều khiển chính xác, độ êm ái khi vận hành và đặc biệt là tuổi thọ của toàn bộ hệ thống lại nằm ở một thông số vật lý thường bị bỏ qua: Moment quán tính (Moment of Inertia).

Moment quán tính đóng vai trò như một “ẩn số” trong các phương trình động lực học. Nếu không được giải mã và tính toán kỹ lưỡng, nó có thể biến một hệ thống có vẻ hoàn hảo trên bản vẽ trở thành một cỗ máy rung lắc, thiếu ổn định và thường xuyên gặp sự cố gãy trục. Đối với các ứng dụng yêu cầu tải trọng lớn, quán tính không chỉ là sức ỳ mà còn là nguồn năng lượng tích trữ khổng lồ có khả năng phá hủy các chi tiết cơ khí bên trong hộp số nếu không được kiểm soát đúng cách.

Bài viết này sẽ đi sâu phân tích bản chất vật lý của moment quán tính, mối quan hệ mật thiết của nó với tỷ số truyền và cung cấp quy trình tối ưu hóa khi lựa chọn hộp số giảm tốc tải nặng. Mục tiêu là giúp các kỹ sư và nhà quản lý kỹ thuật có cái nhìn toàn diện hơn, từ đó đưa ra các quyết định thiết kế chính xác, đảm bảo hiệu suất vận hành cao nhất và tiết kiệm chi phí bảo trì trong dài hạn.

2. Bản chất vật lý của moment quán tính trong truyền động

Để làm chủ được việc lựa chọn thiết bị, trước hết chúng ta cần hiểu rõ bản chất vật lý của đại lượng này. Trong chuyển động thẳng, khối lượng là đại lượng đặc trưng cho mức quán tính của vật thể, tức là khả năng kháng lại sự thay đổi vận tốc. Một vật càng nặng thì càng khó đẩy nó chuyển động và cũng càng khó để hãm nó dừng lại. Trong chuyển động quay, moment quán tính đóng vai trò tương tự như khối lượng. Nó là đại lượng đặc trưng cho sức ỳ của vật thể đối với chuyển động quay quanh một trục cố định.

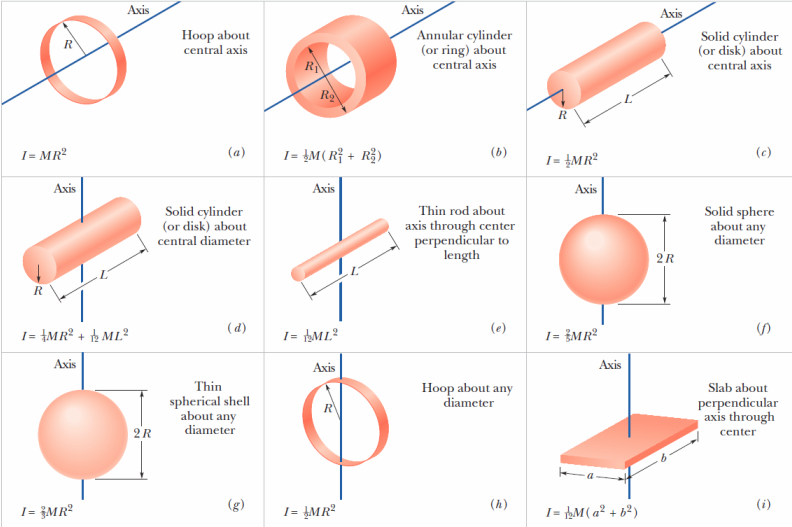

Giá trị của moment quán tính phụ thuộc vào hai yếu tố chính: tổng khối lượng của vật thể và sự phân bố của khối lượng đó đối với trục quay. Công thức cơ bản nhất là tích của khối lượng và bình phương khoảng cách từ khối lượng đó đến trục quay. Điều này có nghĩa là, ngay cả khi hai vật có cùng khối lượng, vật nào có khối lượng phân bố xa trục quay hơn sẽ có moment quán tính lớn hơn rất nhiều. Ví dụ, một bánh đà rỗng ruột sẽ khó khởi động và khó dừng lại hơn nhiều so với một bánh đà đặc ruột có cùng đường kính và trọng lượng.

Khi động cơ điện kết nối với hộp số giảm tốc tải nặng để kéo một tải trọng, nó không đơn thuần là thắng lực ma sát hay nâng một vật nặng. Động cơ đang phải chiến đấu để thay đổi trạng thái năng lượng của hệ thống. Trong quá trình tăng tốc, động cơ phải bơm năng lượng để thắng sức ỳ quán tính. Trong quá trình giảm tốc, năng lượng động học tích lũy trong tải (tỉ lệ thuận với moment quán tính và bình phương vận tốc góc) phải được giải phóng hoặc triệt tiêu. Nếu hộp số không đủ khả năng chịu đựng hoặc tỷ số truyền không phù hợp, nguồn năng lượng này sẽ quay ngược lại tấn công các cơ cấu truyền động.

3. Tại sao quán tính là yếu tố sống còn khi chọn hộp số

Việc xem nhẹ moment quán tính là nguyên nhân hàng đầu dẫn đến các sự cố hỏng hóc nghiêm trọng mà không có dấu hiệu báo trước. Trong thực tế vận hành tại các nhà máy, nhiều hệ thống băng tải, máy nghiền hay cánh tay robot gặp lỗi ngay cả khi động cơ chưa hoạt động hết công suất định mức. Nguyên nhân sâu xa thường nằm ở sự bất tương thích về quán tính giữa tải và động cơ.

3.1. Nguy cơ gãy trục và phá hủy bánh răng

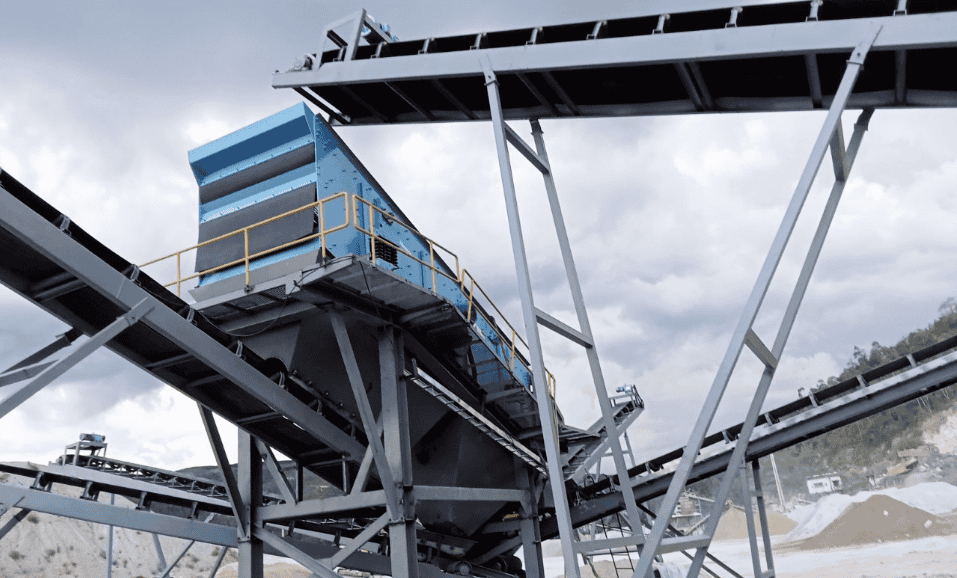

Khi một hệ thống vận hành với quán tính tải quá lớn so với quán tính của động cơ mà không có sự hỗ trợ của hộp số giảm tốc tải nặng phù hợp, rủi ro cơ học là cực kỳ cao. Hãy tưởng tượng một băng tải chở hàng tấn đá đang chạy ở tốc độ cao và đột ngột bị phanh dừng lại. Động cơ có thể dừng ngay lập tức nhờ phanh điện từ, nhưng khối lượng đá trên băng tải do quán tính lớn vẫn muốn tiếp tục di chuyển.

Năng lượng động học khổng lồ này sẽ tạo ra một lực vặn xoắn (torque spike) cực đại dội ngược lại từ phía tải vào trục đầu ra của hộp số. Lực này thường lớn hơn nhiều lần so với mô men xoắn khởi động và có thể vượt quá giới hạn bền mỏi của vật liệu thép làm trục. Hậu quả là trục đầu ra bị xoắn gãy hoặc các bánh răng bên trong hộp số bị mẻ, vỡ do chịu lực va đập quá lớn. Đối với các dòng hộp số kém chất lượng, hiện tượng này có thể xảy ra chỉ sau vài chu kỳ đóng ngắt.

3.2. Hiện tượng mất kiểm soát và quá nhiệt động cơ

Trong các ứng dụng đòi hỏi độ chính xác cao như máy CNC, máy in màu hay robot gắp thả, moment quán tính ảnh hưởng trực tiếp đến khả năng điều khiển. Bộ điều khiển servo (Driver) hoạt động dựa trên nguyên tắc phản hồi vòng kín. Nó liên tục so sánh vị trí thực tế và vị trí mong muốn để điều chỉnh dòng điện vào động cơ.

Nếu quán tính tải quá lớn, động cơ sẽ phản ứng chậm chạp với lệnh điều khiển. Khi động cơ cố gắng đẩy tải đến vị trí đích, quán tính lớn sẽ khiến tải bị trôi qua điểm dừng (overshoot). Bộ điều khiển lại phải ra lệnh kéo ngược lại. Quá trình này lặp đi lặp lại tạo ra hiện tượng dao động (hunting/ringing) quanh vị trí cân bằng. Hệ thống sẽ rung lắc dữ dội, phát ra tiếng ồn và làm động cơ bị quá nhiệt nhanh chóng do phải liên tục đảo chiều dòng điện cường độ cao. Điều này không chỉ làm giảm chất lượng sản phẩm đầu ra mà còn làm giảm tuổi thọ của cả động cơ và hộp số.

4. Mối quan hệ giữa tỷ số truyền và moment quán tính

Đây chính là chìa khóa vàng và là lý do tại sao hộp số giảm tốc là thành phần không thể thiếu trong các hệ thống truyền động hiện đại. Hộp số không chỉ có chức năng giảm tốc độ vòng quay và nhân mô men xoắn, mà chức năng quan trọng thứ ba, thường được các chuyên gia đánh giá cao nhất, là khả năng phối hợp trở kháng quán tính (Inertia Matching).

4.1. Nguyên lý phản xạ quán tính (Reflected Inertia)

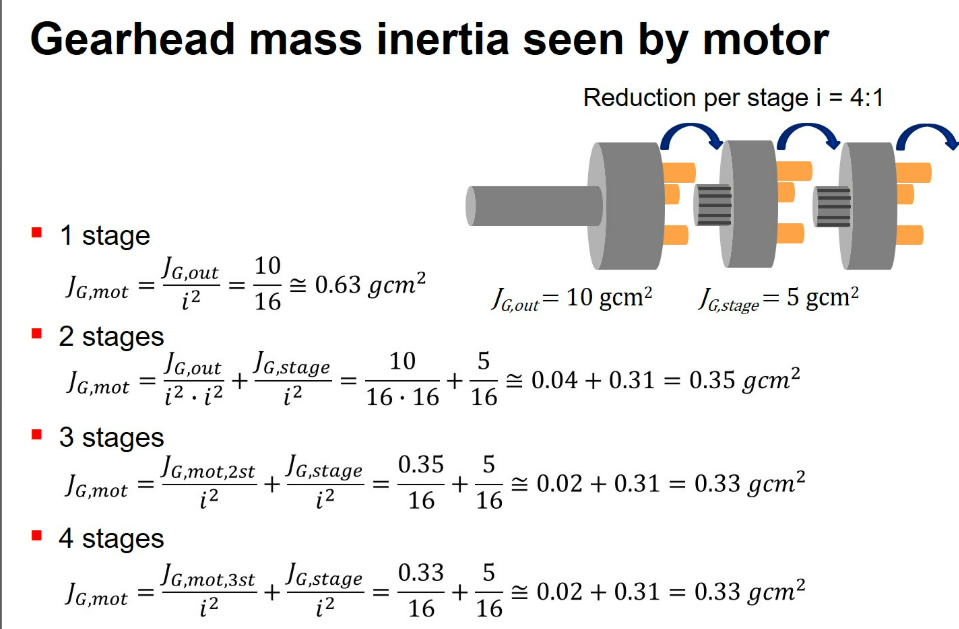

Một nguyên tắc vật lý nền tảng trong truyền động cơ khí là moment quán tính của tải khi được “nhìn” từ phía trục động cơ sẽ giảm đi theo bình phương của tỷ số truyền. Công thức này cho thấy sức mạnh to lớn của hộp số. Ví dụ, nếu bạn sử dụng một hộp số giảm tốc tải nặng có tỷ số truyền là 10:1, quán tính thực tế của tải trọng khổng lồ kia khi tác động lên trục động cơ sẽ giảm đi 100 lần (10 bình phương).

Điều này có ý nghĩa cực kỳ quan trọng. Nó cho phép một động cơ có kích thước nhỏ gọn và quán tính roto thấp có thể điều khiển mượt mà một tải trọng có quán tính cực lớn. Hộp số đóng vai trò như một bộ đệm, biến đổi đặc tính của tải để phù hợp với đặc tính của động cơ. Nếu không có hộp số hoặc chọn tỷ số truyền quá nhỏ, bạn sẽ buộc phải sử dụng một động cơ khổng lồ, đắt tiền và tiêu tốn nhiều năng lượng chỉ để thắng được sức ỳ ban đầu của hệ thống.

4.2. Bài toán cân bằng giữa tốc độ và khả năng kiểm soát

Tuy nhiên, việc lựa chọn tỷ số truyền không đơn giản là “càng lớn càng tốt”. Tăng tỷ số truyền giúp giảm quán tính phản xạ, làm cho việc điều khiển trở nên dễ dàng và mượt mà hơn, nhưng đồng thời nó cũng làm giảm tốc độ đầu ra của hệ thống. Do đó, người thiết kế phải giải bài toán tối ưu hóa đa biến: tìm ra một tỷ số truyền đủ lớn để quán tính phản xạ nằm trong vùng kiểm soát an toàn của động cơ, nhưng cũng phải đủ nhỏ để hệ thống đạt được vận tốc làm việc theo yêu cầu công nghệ.

Ngoài ra, việc tăng tỷ số truyền quá mức cần thiết cũng làm tăng kích thước vật lý của hộp số và chi phí đầu tư. Đối với các ứng dụng hộp số giảm tốc tải nặng, sự cân bằng này càng trở nên nhạy cảm. Một tỷ số truyền sai lệch có thể khiến động cơ hoạt động ở vùng hiệu suất thấp hoặc bắt buộc phải chọn một hộp số có kích thước khung vỏ lớn hơn nhiều so với nhu cầu thực tế, gây lãng phí không gian và ngân sách.

5. Tỷ lệ quán tính tải trên động cơ bao nhiêu là an toàn

Để đảm bảo hệ thống hoạt động ổn định và bền bỉ, tỷ lệ giữa moment quán tính của tải (đã quy đổi về trục động cơ qua hộp số) và moment quán tính của bản thân roto động cơ (Inertia Ratio) phải nằm trong một phạm vi khuyến nghị. Tỷ lệ này không phải là một con số cố định cho mọi trường hợp mà phụ thuộc hoàn toàn vào đặc thù của ứng dụng và chế độ vận hành.

5.1. Tiêu chuẩn cho ứng dụng động lực học cao (High Dynamic)

Các ứng dụng như máy đóng gói tốc độ cao, robot gắp thả (Pick and Place), máy cắt laser hay các trục chạy dao của máy CNC đòi hỏi độ đáp ứng cực nhanh. Động cơ phải tăng tốc từ 0 lên hàng nghìn vòng/phút trong vài mili giây và dừng lại chính xác tuyệt đối. Với những trường hợp này, tỷ lệ quán tính lý tưởng nhất nên nằm trong khoảng từ 1:1 đến 5:1.

Khi tỷ lệ này được giữ ở mức thấp, sự liên kết giữa động cơ và tải trở nên “cứng” hơn. Động cơ có thể kiểm soát hoàn toàn hành vi của tải, loại bỏ hầu hết các sai số vị trí và hiện tượng trễ pha. Nếu sử dụng hộp số giảm tốc tải nặng cho các ứng dụng servo này, cần đặc biệt chú ý đến độ rơ (backlash) của hộp số, vì độ rơ cũng góp phần làm giảm độ cứng vững của hệ thống truyền động.

5.2. Tiêu chuẩn cho ứng dụng chạy băng tải và tải nặng

Ngược lại, với các ứng dụng truyền thống như băng tải vận chuyển đá, máy nghiền, máy khuấy trộn hóa chất hay quạt công nghiệp công suất lớn, yêu cầu về độ chính xác vị trí không quá khắt khe. Chế độ làm việc chủ yếu là chạy ở tốc độ ổn định trong thời gian dài. Trong bối cảnh này, tỷ lệ quán tính có thể chấp nhận ở mức cao hơn, thường từ 5:1 đến 10:1, thậm chí lên đến 20:1 đối với các dòng động cơ biến tần thông thường.

Tuy nhiên, ngay cả khi cho phép tỷ lệ quán tính cao, người thiết kế vẫn phải đảm bảo rằng hộp số và động cơ có đủ khả năng chịu tải cực đại trong giai đoạn khởi động. Đối với hộp số giảm tốc tải nặng, việc kiểm tra khả năng chịu quá tải tức thời (Service Factor) là bắt buộc để đảm bảo các bánh răng không bị phá hủy khi hệ thống bắt đầu thắng sức ỳ tĩnh để chuyển sang trạng thái động.

6. Phân loại tải trọng dựa trên đặc tính quán tính

Trong môi trường công nghiệp đa dạng, không phải mọi loại tải trọng đều có hành vi giống nhau. Việc nhận diện đúng loại tải là bước đi đầu tiên và quan trọng nhất để áp dụng các công thức tính toán chính xác. Sai lầm trong việc phân loại tải sẽ dẫn đến kết quả tính toán sai lệch hoàn toàn so với thực tế.

6.1. Tải có moment quán tính biến thiên

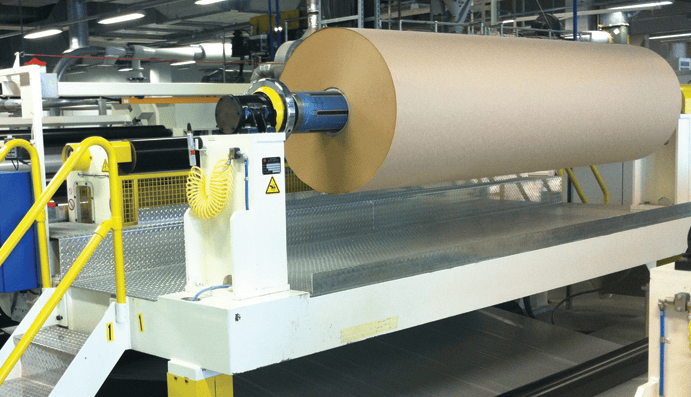

Một trong những bài toán khó nhất là các ứng dụng cuộn xả vật liệu, thường thấy trong ngành giấy, dệt may hoặc sản xuất tôn thép. Khi cuộn vật liệu được quấn vào hoặc xả ra, đường kính của cuộn thay đổi liên tục. Vì moment quán tính tỷ lệ với bình phương bán kính, nên giá trị quán tính của tải sẽ biến thiên cực mạnh trong suốt quá trình vận hành.

Khi chọn hộp số giảm tốc tải nặng cho các ứng dụng này, kỹ sư bắt buộc phải tính toán dựa trên trường hợp xấu nhất – tức là khi cuộn vật liệu đạt đường kính lớn nhất và khối lượng nặng nhất. Nếu chỉ tính toán dựa trên giá trị trung bình, động cơ sẽ bị quá tải (overload) và hộp số sẽ chịu lực xoắn quá giới hạn vào giai đoạn cuối của quá trình cuộn, dẫn đến ngắt drive hoặc gãy trục.

6.2. Tải lệch tâm và cơ cấu tay quay

Các cơ cấu như bàn xoay index, trục khuỷu máy dập hay các cánh tay robot có dạng khớp nối tạo ra các dạng tải trọng lệch tâm. Khác với tải quay tròn đều, tải lệch tâm sinh ra moment quán tính thay đổi theo góc quay của trục. Tại một số vị trí nhất định, trọng lực có thể hỗ trợ động cơ, nhưng ở vị trí khác, trọng lực lại chống lại chuyển động, tạo ra mô men tải cực đại.

Đối với dạng tải phức tạp này, yêu cầu đối với hộp số là độ cứng vững cực cao để chịu được các rung động cưỡng bức sinh ra trong quá trình quay. Các loại hộp số bánh răng hành tinh hoặc hộp số bánh răng nghiêng (helical gear) thường được ưu tiên hơn so với hộp số trục vít bánh vít do khả năng chịu tải va đập tốt hơn. Hệ số an toàn (Service Factor) khi chọn hộp số cho tải lệch tâm cũng cần được nâng lên mức 1.5 đến 2.0 tùy thuộc vào mức độ va đập.

7. Quy trình tối ưu hóa khi chọn hộp số giảm tốc tải nặng

Để đảm bảo không bỏ sót yếu tố “sống còn” này và tránh việc phải sửa sai tốn kém sau khi đã lắp đặt, các kỹ sư thiết kế nên tuân thủ một quy trình lựa chọn bài bản, khoa học thay vì chỉ ước lượng theo kinh nghiệm cảm tính.

7.1. Xác định hồ sơ vận hành

Trước khi tra cứu bất kỳ catalog nào, hãy xây dựng một biểu đồ vận hành chi tiết. Bạn cần xác định rõ: Tốc độ tối đa cần thiết là bao nhiêu? Thời gian tăng tốc (từ 0 lên max) và giảm tốc mong muốn là bao nhiêu giây? Chu kỳ làm việc là liên tục hay ngắt quãng?

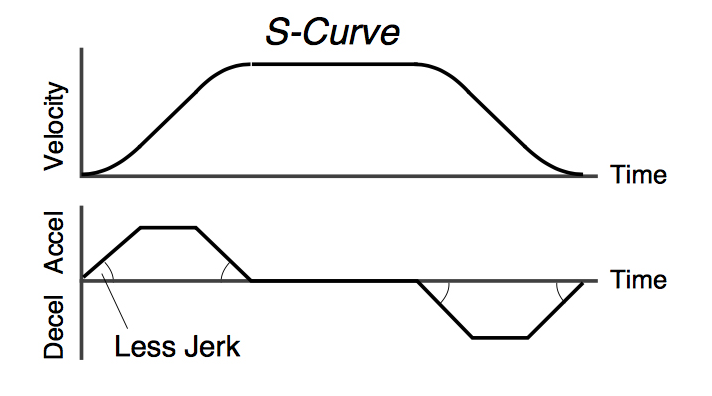

Thời gian tăng/giảm tốc càng ngắn, lực quán tính sinh ra càng lớn. Việc nới lỏng yêu cầu về thời gian tăng tốc chỉ vài phần trăm giây có thể giúp giảm đáng kể áp lực lên hộp số và cho phép chọn một model hộp số giảm tốc tải nặng nhỏ hơn, tiết kiệm chi phí hơn.

7.2. Kiểm tra thông số kỹ thuật chuyên sâu của hộp số

Nhiều nhà sản xuất hộp số uy tín hiện nay không chỉ cung cấp thông số mô men xoắn định mức mà còn công bố thông số “Moment quán tính cho phép tại trục đầu vào” hoặc giới hạn tải trọng hướng tâm/hướng trục liên quan đến quán tính dừng.

Sau khi đã tính toán được quán tính tải quy đổi, hãy so sánh nó với thông số cho phép của nhà sản xuất. Đừng bao giờ chọn thiết bị ở ngưỡng “vừa đủ”. Hãy luôn dành một biên độ an toàn. Đối với hộp số giảm tốc tải nặng, việc chọn dư tải một cấp thường là một khoản đầu tư thông minh, giúp kéo dài tuổi thọ thiết bị lên nhiều năm và giảm thiểu rủi ro dừng máy đột xuất, mang lại lợi ích kinh tế lớn hơn nhiều so với chi phí chênh lệch ban đầu.

8. Kết luận và giải pháp tối ưu

Moment quán tính không chỉ là một khái niệm lý thuyết nằm trong sách giáo khoa vật lý, mà là yếu tố thực chiến quyết định sự thành bại của một hệ thống truyền động cơ khí. Việc lựa chọn sai hộp số do bỏ qua hoặc tính toán sai quán tính sẽ dẫn đến những hậu quả nhãn tiền: rung lắc hệ thống, sai số vị trí, gãy trục hộp số và làm giảm đáng kể tuổi thọ động cơ. Bí quyết của các chuyên gia nằm ở việc sử dụng tỷ số truyền như một đòn bẩy thông minh để “thuần hóa” sức ỳ của tải trọng, đưa nó về mức mà động cơ có thể kiểm soát một cách dễ dàng và êm ái.

Khi thiết kế máy, hãy luôn ghi nhớ nguyên tắc vàng: Kiểm soát được quán tính là kiểm soát được độ bền, sự ổn định và hiệu quả kinh tế của cả dây chuyền sản xuất. Để giải quyết triệt để bài toán này, việc lựa chọn một thương hiệu hộp số uy tín, có dải tỷ số truyền rộng và khả năng chịu tải trọng động lớn là điều tiên quyết.

Trong thị trường thiết bị truyền động hiện nay, dòng hộp số GAC đang nổi lên như một giải pháp tối ưu cho các bài toán quán tính lớn. Đây là dòng sản phẩm được thiết kế chuyên biệt với hệ thống bánh răng được gia công chính xác, vật liệu hợp kim cao cấp giúp chịu được các lực quán tính va đập mạnh. Sản phẩm hiện đang được Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối chính hãng với đầy đủ các dải công suất và tỷ số truyền, đáp ứng đa dạng nhu cầu từ băng tải công nghiệp nặng đến các hệ thống servo chính xác.
