Dự án lắp đặt PLC, Servo Xinje cho máy tạo hình khung con lăn sơn

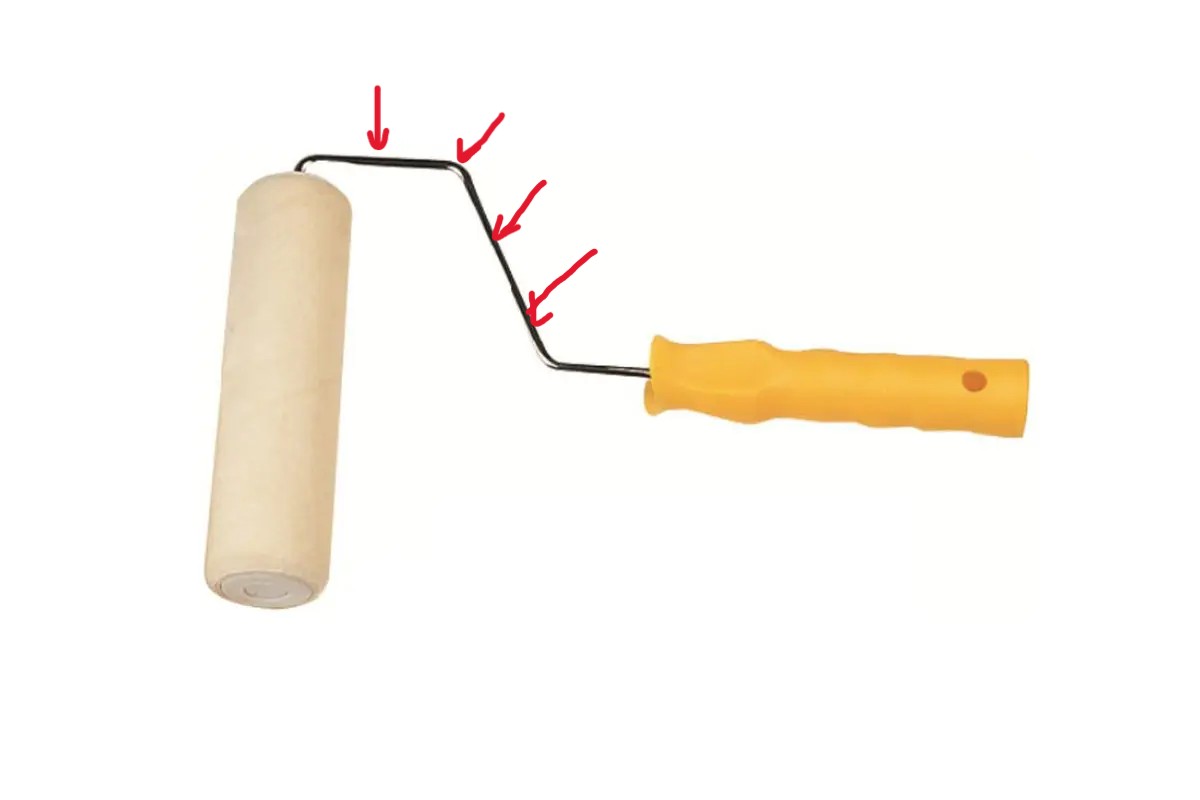

Khung con lăn sơn được tạo từ dây thép qua các công đoạn nắn thẳng, cấp phôi, định vị, uốn và cắt. Để thành phẩm có kích thước đồng đều, các cơ cấu phải phối hợp đúng thứ tự và dừng chính xác tại từng vị trí. Sai lệch ở bước cấp dây có thể làm thay đổi chiều dài, góc uốn và khả năng lắp ráp khung với con lăn hoặc tay cầm.

Tự Động Hóa Toàn Cầu triển khai dự án lắp đặt PLC Xinje và Servo Xinje cho máy tạo hình khung con lăn sơn tự động nhằm nâng cao khả năng điều khiển trình tự và độ ổn định của chuyển động. PLC đảm nhiệm xử lý logic, cảm biến và liên động; hệ thống Servo kiểm soát trục cần định vị chính xác. Giải pháp giúp các công đoạn vận hành đồng bộ, thuận tiện hiệu chỉnh và theo dõi trạng thái.

I. Vấn đề đặt ra đối với máy tạo hình khung con lăn sơn tự động

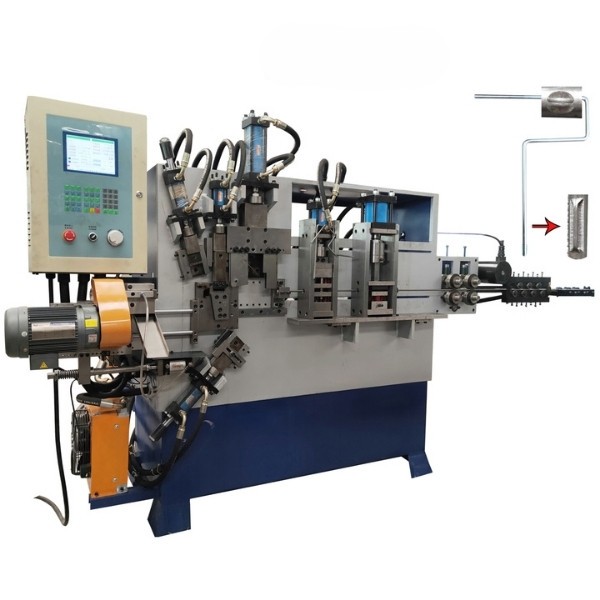

Máy tạo hình khung con lăn sơn thuộc nhóm thiết bị gia công dây kim loại theo chu trình. Dây thép được đưa qua cụm nắn và cấp phôi trước khi chuyển đến các cơ cấu tạo hình, gia công đầu dây hoặc cắt. Các máy cùng chức năng thường kết hợp nắn, cấp dây, uốn và cắt trong một quy trình tự động.



Yêu cầu quan trọng là trục cấp dây phải dừng đúng vị trí trước khi cơ cấu tiếp theo tác động. PLC phải xác nhận tín hiệu cảm biến để tránh lệnh chồng chéo, kẹt phôi hoặc va chạm. Những vấn đề cần xử lý gồm:

• Chiều dài cấp phôi thiếu ổn định: Cơ cấu dừng sai vị trí làm khung lệch kích thước và ảnh hưởng đến lắp ráp.
• Trình tự chưa đồng bộ: Cấp dây, kẹp, uốn và cắt sai thời điểm có thể gây kẹt phôi hoặc biến dạng sản phẩm.
• Tốc độ chưa phù hợp: Chạy quá nhanh dễ gây rung, trượt phôi; chạy quá chậm làm kéo dài chu kỳ.
• Khó xác định nguyên nhân dừng máy: Thiếu trạng thái và cảnh báo khiến kỹ thuật viên mất thời gian kiểm tra.
• Liên động chưa chặt chẽ: Cơ cấu uốn hoặc cắt có thể tác động khi phôi chưa đúng vị trí.

II. Giải pháp lắp đặt PLC, Servo Xinje cho máy tạo hình khung con lăn sơn

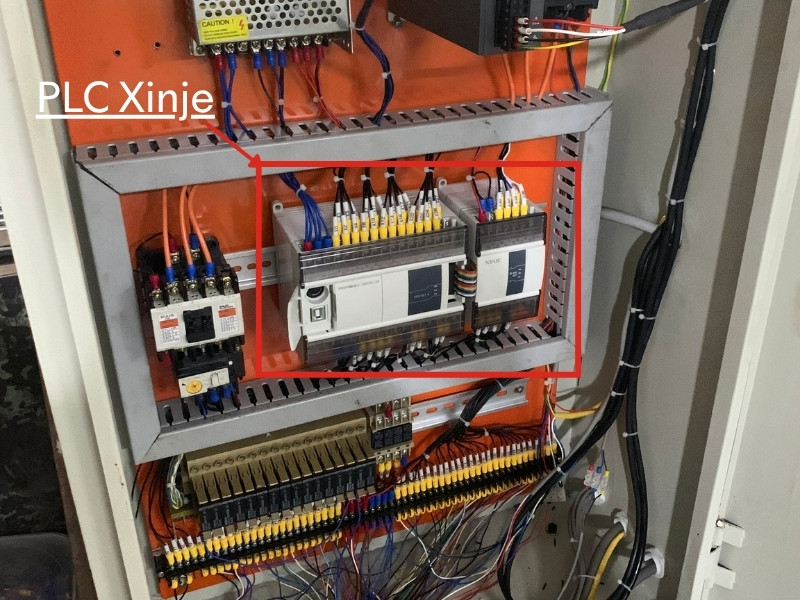

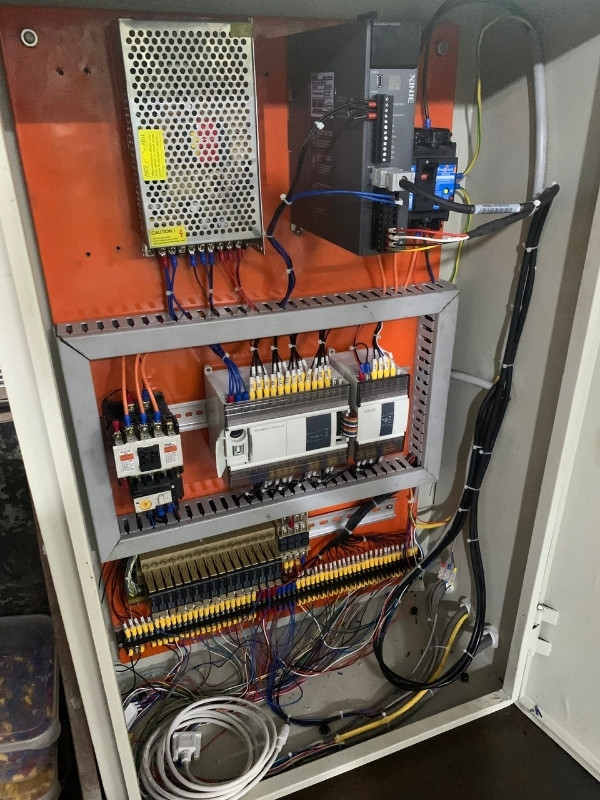

PLC Xinje được sử dụng làm bộ điều khiển trung tâm, tiếp nhận tín hiệu từ nút nhấn, cảm biến và trạng thái phản hồi. Chương trình PLC quản lý chu trình tự động, điều kiện cho phép, thời gian tác động và liên động giữa các cơ cấu. Xinje có các dòng PLC hỗ trợ xử lý I/O, đếm tốc độ cao, phát xung và điều khiển định vị, phù hợp với nhiều cấu hình máy.

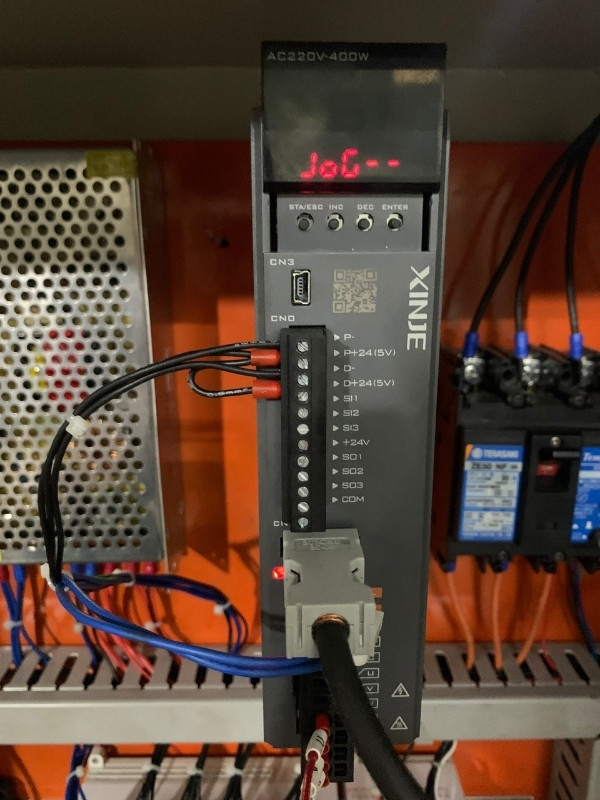

Hệ thống Servo Xinje được ứng dụng cho cơ cấu cần kiểm soát vị trí và tốc độ, điển hình là trục cấp dây hoặc định vị phôi. Driver Servo nhận lệnh từ PLC, điều khiển động cơ theo hành trình cài đặt và giảm tốc trước điểm dừng. Các trạng thái vị trí, tốc độ và mô-men hỗ trợ cài đặt, giám sát và chẩn đoán.



Khi chu trình bắt đầu, PLC kiểm tra điều kiện an toàn rồi cho Servo cấp phôi đến vị trí yêu cầu. Sau khi xác nhận hoàn tất chuyển động, PLC mới cho phép cơ cấu kẹp, uốn hoặc cắt làm việc. Cách tổ chức này giúp tách rõ từng bước và hạn chế tác động sai thời điểm.

Các nội dung chính của giải pháp gồm:

• Lập trình chu trình tự động: PLC điều phối cấp dây, định vị, kẹp, uốn, cắt và trả cơ cấu về vị trí ban đầu.
• Điều khiển Servo theo hành trình: Chiều dài đặt được chuyển thành lệnh chuyển động, giúp kiểm soát vị trí dừng.
• Cài đặt tốc độ theo giai đoạn: Trục chạy nhanh ở đoạn tự do và giảm tốc trước điểm dừng để hạn chế rung, trượt.
• Xây dựng liên động: Công đoạn sau chỉ hoạt động khi cảm biến và trạng thái trước đã thỏa mãn điều kiện.
• Quản lý lỗi vận hành: Lỗi Servo, mất tín hiệu hoặc quá thời gian thao tác được đưa vào chương trình.
• Tích hợp hệ thống điện: PLC và Servo được đấu nối đồng bộ với nguồn, cảm biến và cơ cấu hiện có.

*Quy trình triển khai dự án

• Bước 1 –  Khảo sát máy: Kiểm tra kết cấu cơ khí, hướng cấp phôi, vị trí cảm biến và trình tự tạo hình.
• Bước 2 – Xây dựng phương án: Lựa chọn PLC, Servo và thiết bị phụ trợ theo tải, nguồn điện và yêu cầu điều khiển.
• Bước 3 – Thiết kế, đấu nối: Bố trí tín hiệu vào ra, dây động lực, dây Encoder và mạch điều khiển theo chức năng.
• Bước 4 – Lập trình, cài đặt: Xây dựng chương trình theo từng trạng thái và hiệu chỉnh Servo theo cơ cấu truyền động.

• Bước 5 – Chạy thử: Kiểm tra từng cơ cấu, sau đó hiệu chỉnh hành trình, tốc độ và thời điểm chuyển bước.
• Bước 6 – Bàn giao: Hướng dẫn vận hành, xử lý cảnh báo cơ bản và kiểm tra trạng thái khi bảo trì.

III. Lợi ích sau khi ứng dụng giải pháp

Việc kết hợp PLC và Servo giúp các chuyển động được tổ chức thành chu trình có điều kiện xác nhận rõ ràng. Mỗi công đoạn chỉ thực hiện khi phôi và cơ cấu liên quan đã đúng trạng thái, qua đó hỗ trợ vận hành ổn định hơn.

• Kiểm soát chiều dài cấp phôi: Servo đưa trục cấp dây đến vị trí đặt, góp phần duy trì kích thước khung đồng đều.
• Đồng bộ công đoạn: PLC quản lý trình tự để kẹp, uốn và cắt chỉ tác động khi phôi đã đúng vị trí.
• Giảm rung và va đập: Tốc độ tăng, giảm được cài đặt theo đặc điểm cơ khí, hạn chế chuyển động đột ngột.
• Hỗ trợ ổn định thành phẩm: Kiểm soát vị trí tốt hơn góp phần giảm sai lệch chiều dài và góc uốn.
• Rút ngắn thời gian kiểm tra lỗi: Trạng thái PLC và cảnh báo Servo giúp khoanh vùng khu vực cần kiểm tra.
• Nâng cao khả năng bảo trì: Hệ thống điện được tổ chức rõ ràng, thuận tiện kiểm tra và thay thế thiết bị.

IV. Vì sao khách hàng lựa chọn Tự Động Hóa Toàn Cầu?

Cải tạo máy tạo hình đòi hỏi sự phối hợp giữa cơ khí, điều khiển trình tự và chuyển động Servo. Tự Động Hóa Toàn Cầu triển khai giải pháp theo điều kiện vận hành thực tế thay vì chỉ thay riêng lẻ từng thiết bị.

• Khảo sát hiện trạng và phân tích chu trình công nghệ.
• Tư vấn cấu hình PLC, Servo và phương án điều khiển.
• Thiết kế, cải tạo và đấu nối hệ thống điện.
• Lập trình trình tự, liên động và cảnh báo.
• Cài đặt Servo, chạy thử và hiệu chỉnh trên máy.
• Hướng dẫn vận hành và hỗ trợ kỹ thuật sau bàn giao.

Máy tạo hình khung con lăn sơn cần phối hợp chính xác giữa cấp dây, định vị, uốn và cắt. Vì vậy, hệ thống điều khiển phải quản lý trình tự chặt chẽ, đồng thời kiểm soát chuyển động phù hợp với cơ khí. Giải pháp lắp đặt PLC, Servo Xinje cho máy tạo hình khung con lăn sơn góp phần nâng cao khả năng định vị, hạn chế sai lệch giữa các chu kỳ và hỗ trợ xử lý sự cố thuận tiện hơn.

Thiết bị cần được lựa chọn theo tải thực tế, phương án truyền động và yêu cầu tạo hình của từng máy. Khách hàng có nhu cầu cải tạo hoặc tự động hóa thiết bị có thể liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được khảo sát, phân tích nguyên lý và tư vấn phương án phù hợp.
