Dự án lắp đặt PLC Xinje cho máy ép bao

Trong dây chuyền đóng gói, máy ép bao thực hiện chu trình đưa bao vào vị trí, kẹp giữ, ép mép hoặc định hình rồi nhả thành phẩm. Quá trình này thường phối hợp cảm biến, xi lanh, van điện từ, động cơ, bộ gia nhiệt và thiết bị bảo vệ. Một tín hiệu sai hoặc bước chạy không đúng thời điểm có thể làm lệch bao, kẹt cơ cấu hoặc dừng máy.

Vì vậy, hệ thống điều khiển phải kiểm soát chặt điều kiện chuyển bước và trạng thái thiết bị. Với dự án lắp đặt PLC Xinje cho máy ép bao, Tự Động Hóa Toàn Cầu triển khai phương án bám sát chu trình thực tế, đồng bộ các cơ cấu và nâng cao khả năng giám sát vận hành.

I. Vấn đề đặt ra đối với máy ép bao

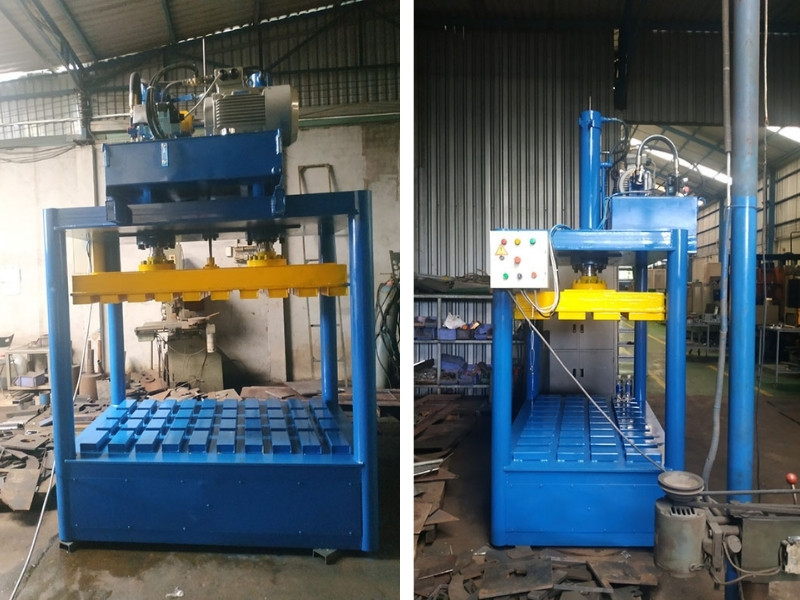

Máy ép bao hoạt động theo trình tự gồm xác nhận bao, kẹp giữ, thực hiện ép, duy trì thời gian công nghệ, hồi cơ cấu và chuyển sản phẩm ra ngoài. Mỗi bước chỉ được thực hiện khi bước trước đã hoàn thành và các tín hiệu an toàn đều hợp lệ. Nếu hệ thống điều khiển thiếu ổn định, máy dễ chạy sai thứ tự hoặc phát lệnh khi cơ cấu chưa sẵn sàng.

Vùng ép và bộ phận chuyển động đòi hỏi liên động chặt chẽ. Cửa bảo vệ, nút dừng khẩn, cảm biến hành trình và tín hiệu xác nhận bao cần được đưa vào logic điều khiển để ngăn chu trình tiếp tục trong điều kiện không an toàn.

• Chu trình thiếu đồng bộ: Cơ cấu kẹp, ép và nhả sai thời điểm có thể làm lệch bao hoặc khiến thành phẩm không đồng đều.
• Phản hồi cảm biến không rõ ràng: Tín hiệu phát hiện bao và vị trí xi lanh xử lý không đúng dễ làm máy chạy sai bước.
• Khó thay đổi thời gian ép: Khi đổi loại bao, hệ thống cần điều chỉnh thời gian giữ và khoảng chờ phù hợp.
• Thiếu liên động bảo vệ: Máy có thể nhận lệnh khi bao chưa đúng vị trí hoặc cơ cấu chưa hồi về.
• Khó xác định nguyên nhân dừng máy: Trạng thái đầu vào và đầu ra không rõ làm tăng thời gian kiểm tra.

II. Giải pháp lắp đặt PLC Xinje cho máy ép bao

Tự Động Hóa Toàn Cầu sử dụng PLC Xinje làm bộ điều khiển trung tâm. PLC tiếp nhận tín hiệu từ nút nhấn, công tắc hành trình, cảm biến phát hiện bao, cảm biến vị trí và mạch bảo vệ; sau đó xử lý logic để điều khiển van điện từ, relay, contactor, động cơ, bộ gia nhiệt hoặc cơ cấu truyền động liên quan.

Chương trình được xây dựng theo từng trạng thái vận hành. Ở chế độ tự động, PLC kiểm tra điều kiện sẵn sàng, xác nhận vị trí ban đầu, cho phép đưa bao vào, kích hoạt cơ cấu kẹp, thực hiện ép theo thời gian cài đặt rồi nhả cơ cấu. Nếu tín hiệu quan trọng không xuất hiện đúng thời điểm, hệ thống dừng bước đang chạy và đưa ra cảnh báo.

Các dòng PLC Xinje hỗ trợ điều khiển logic tuần tự, xử lý tín hiệu vào/ra và truyền thông tùy cấu hình. Nhờ đó, hệ thống có thể kết nối với HMI, biến tần hoặc thiết bị ngoại vi khi máy cần mở rộng chức năng.

• Phân nhóm tín hiệu: Đầu vào được tổ chức theo cảm biến bao, hành trình cơ cấu, nút điều khiển và thiết bị bảo vệ.
• Điều khiển trình tự: Các bước kẹp, ép, giữ, nhả và chuyển bao có điều kiện chuyển bước rõ ràng.
• Thiết lập liên động: PLC chỉ phát lệnh khi các điều kiện vị trí, trạng thái và an toàn đều hợp lệ.
• Quản lý thời gian công nghệ: Thời gian trễ, giữ ép và khoảng chờ được cài đặt theo chu trình thực tế.
• Tách cảnh báo: Các lỗi thiếu bao, quá thời gian hành trình hoặc cơ cấu chưa về vị trí được nhận biết riêng.

*Quy trình triển khai dự án:

Bước 1: Khảo sát hiện trạng máy
Kỹ thuật viên kiểm tra cơ cấu ép, cảm biến, xi lanh, van điện từ, động cơ, nguồn điều khiển và mạch bảo vệ.

Bước 2: Phân tích chu trình công nghệ
Từng tín hiệu đầu vào và đầu ra được đối chiếu với chức năng của máy để xác định điều kiện bắt đầu, chuyển bước và xử lý lỗi.

Bước 3: Lựa chọn cấu hình PLC
PLC được lựa chọn theo số lượng I/O, loại ngõ ra, yêu cầu truyền thông và khả năng mở rộng.

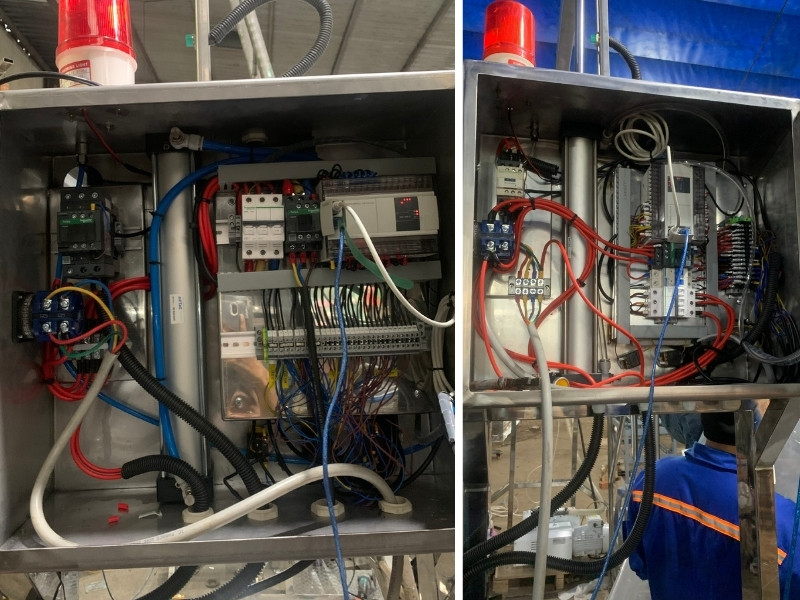

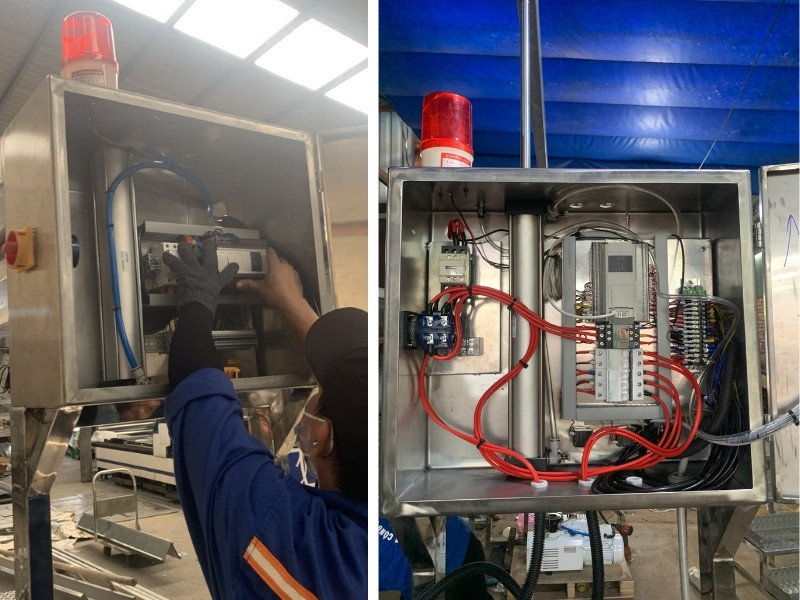

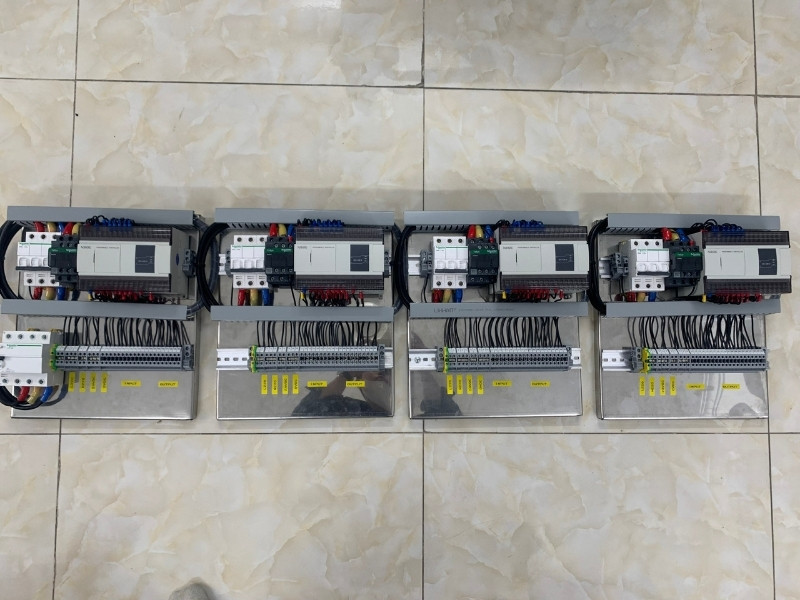

Bước 4: Lập trình và cải tạo tủ điện
Chương trình gồm chế độ tự động, bằng tay, dừng khẩn và reset lỗi. Dây tín hiệu được đấu nối theo sơ đồ.

Bước 5: Kiểm tra liên động và chạy thử
Từng cơ cấu được thử riêng trước khi chạy toàn chu trình. Kỹ thuật viên kiểm tra cảm biến, cảnh báo và khả năng dừng khi có bất thường.

Bước 6: Bàn giao, hướng dẫn vận hành
Người sử dụng được hướng dẫn khởi động, chuyển chế độ và xử lý các cảnh báo cơ bản.

III. Lợi ích sau khi ứng dụng giải pháp

Việc lắp đặt PLC Xinje giúp máy chuyển từ điều khiển rời rạc sang điều khiển trình tự có kiểm soát. Mỗi cơ cấu hoạt động dựa trên tín hiệu xác nhận và điều kiện liên động, qua đó hỗ trợ máy vận hành ổn định hơn.

• Đồng bộ chu trình: Các bước được tổ chức theo thứ tự, hạn chế kẹp, ép hoặc nhả sai thời điểm.
• Nâng cao độ ổn định: Tín hiệu cảm biến được kiểm tra trước khi phát lệnh cho cơ cấu chấp hành.
• Kiểm soát chất lượng tốt hơn: Thời gian ép và giữ được duy trì nhất quán giữa các chu kỳ.
• Cải thiện an toàn: Liên động cửa bảo vệ, dừng khẩn và vị trí cơ cấu giúp ngăn máy chạy khi điều kiện chưa phù hợp.
• Thuận tiện xử lý sự cố: Trạng thái tín hiệu và cảnh báo rõ ràng giúp khoanh vùng nguyên nhân nhanh hơn.
• Linh hoạt khi đổi sản phẩm: Các tham số công nghệ có thể điều chỉnh theo loại bao và yêu cầu vận hành.
• Hỗ trợ mở rộng: Hệ thống có thể tích hợp thêm HMI, bộ đếm, biến tần hoặc thiết bị giám sát.

IV. Vì sao khách hàng lựa chọn Tự Động Hóa Toàn Cầu?

Một dự án PLC không chỉ là thay bộ điều khiển và nạp chương trình. Hiệu quả phụ thuộc vào việc hiểu đúng nguyên lý máy, tổ chức tín hiệu hợp lý và chạy thử đầy đủ.

• Khảo sát theo hiện trạng: Phương án được xây dựng dựa trên cơ cấu, nguồn điện và thao tác thực tế.
• Phân tích đúng chu trình: Chương trình PLC bám sát thứ tự hoạt động của máy ép bao.
• Lựa chọn thiết bị phù hợp: Cấu hình PLC được cân đối theo số lượng I/O, loại tải và khả năng mở rộng.
• Triển khai đồng bộ: Thiết kế, đấu nối, lập trình, kiểm tra liên động và chạy thử được thực hiện thống nhất.
• Hướng dẫn vận hành rõ ràng: Người sử dụng được hướng dẫn chạy máy và nhận biết cảnh báo.

Máy ép bao cần phối hợp chính xác giữa cảm biến, cơ cấu kẹp, bộ phận ép và thiết bị bảo vệ. Khi trình tự thiếu liên động hoặc tín hiệu không được xử lý rõ ràng, máy dễ phát sinh lỗi chu kỳ, dừng bất thường và khó bảo trì.

Giải pháp lắp đặt PLC Xinje cho máy ép bao giúp tổ chức lại logic điều khiển, kiểm soát từng bước vận hành và tạo nền tảng mở rộng hệ thống. PLC, sơ đồ đấu nối và chương trình cần được xây dựng theo đúng kết cấu máy và yêu cầu sản xuất.

Doanh nghiệp có thể liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được khảo sát, tư vấn và triển khai phương án phù hợp.
