Một xưởng có 10–30 máy ép nhựa có thể vận hành liên tục nhưng vẫn khó trả lời: máy nào dừng lâu nhất, ca nào hụt sản lượng và phế phẩm bắt đầu tăng từ thời điểm nào? Khi số liệu được ghi bằng tay và tổng hợp cuối ca, người quản lý thường nhận thông tin chậm hơn diễn biến tại máy.
IoT cho máy ép nhựa giúp thu thập dữ liệu vận hành, theo dõi chu kỳ ép và cảnh báo bất thường trên một hệ thống tập trung. Xưởng có thể bắt đầu từ những thông tin cơ bản như chạy/dừng, số shot rồi mở rộng sang nhiệt độ, áp suất, điện năng và OEE. Bài viết dưới đây làm rõ dữ liệu cần lấy, lợi ích và cách triển khai cho cả máy ép cũ.
I. IoT cho máy ép nhựa là gì?
1. Kết nối máy ép với hệ thống giám sát

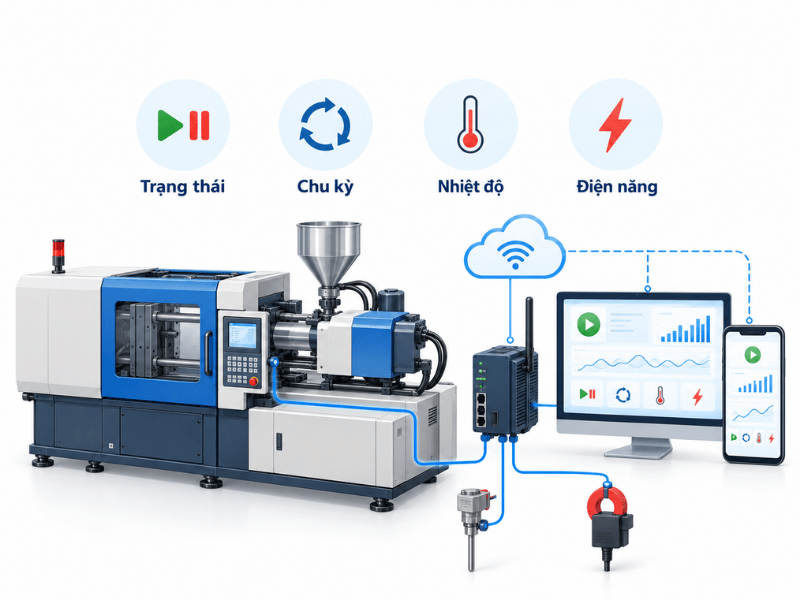

IoT cho máy ép nhựa là việc kết nối bộ điều khiển, cảm biến và thiết bị đo với hệ thống thu thập dữ liệu để theo dõi hoạt động sản xuất qua mạng.
Dữ liệu có thể gồm trạng thái máy, số chu kỳ ép, thời gian dừng, nhiệt độ, áp suất hoặc điện năng. Người quản lý xem thông tin trên máy tính, điện thoại thay vì phải kiểm tra từng máy và chờ báo cáo thủ công.
Phạm vi giám sát phụ thuộc vào khả năng xuất dữ liệu của máy và phần cứng được bổ sung.

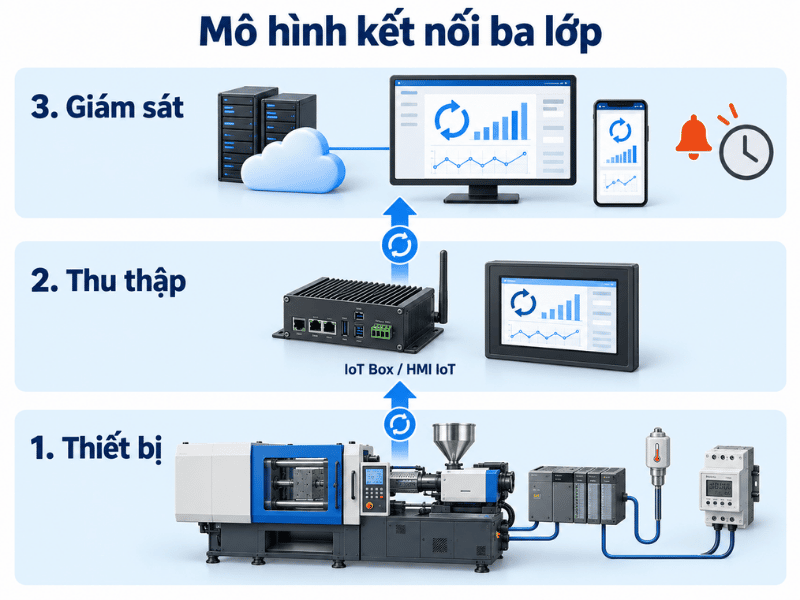

2. Mô hình kết nối ba lớp
Một hệ thống số hóa máy ép phun thường gồm:
| Lớp | Thành phần | Vai trò |
| Thiết bị | Bộ điều khiển máy ép, PLC, cảm biến, đồng hồ điện | Cung cấp dữ liệu vận hành |
| Thu thập | IoT Box, gateway hoặc HMI IoT; module I/O khi cần | Đọc, xử lý và truyền dữ liệu |
| Giám sát | Máy chủ nội bộ hoặc cloud, dashboard | Hiển thị, lưu lịch sử và cảnh báo |
Ví dụ, tín hiệu hoàn thành chu kỳ được ghi nhận tại máy, truyền qua gateway và cập nhật lên dashboard. Quản đốc có thể biết số shot từng ca và nhận cảnh báo khi máy ngừng phát sinh chu kỳ quá thời gian quy định.
II. Vì sao xưởng ép nhựa cần IoT?

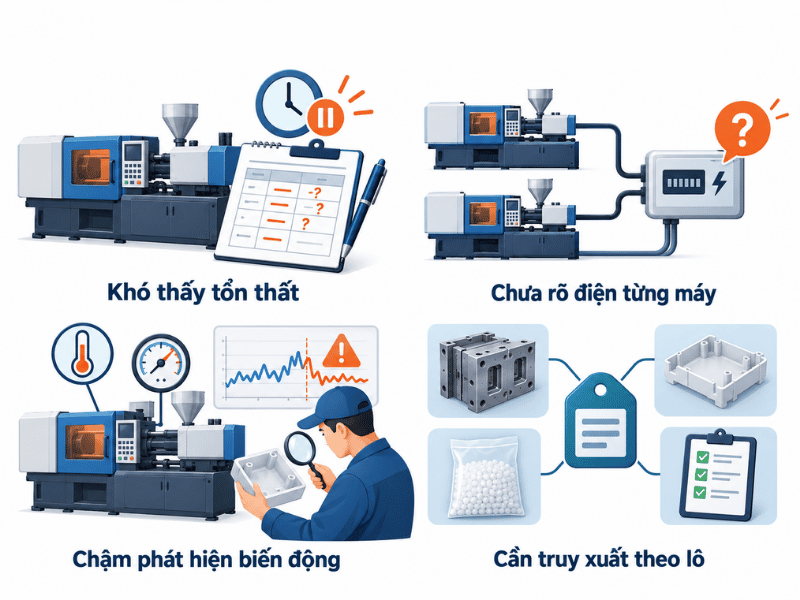

- Khó xác định tổn thất bằng ghi chép thủ công: Sổ ghi sản lượng cuối ca thường không thể hiện đầy đủ những lần dừng ngắn, thời điểm chạy chậm hoặc chu kỳ kéo dài. Khi hụt kế hoạch, xưởng thiếu dữ liệu để phân biệt nguyên nhân do thay khuôn, thiếu nguyên liệu hay chờ kỹ thuật.
- Chưa nhìn rõ điện năng từng máy: Máy ép sử dụng điện cho gia nhiệt, truyền động và các thiết bị phụ trợ. Nếu chỉ theo dõi công tơ tổng, doanh nghiệp khó biết máy nào tiêu thụ bất thường hoặc một mã hàng đang tốn bao nhiêu điện.
- Phát hiện biến động công nghệ còn chậm: Nhiệt độ, áp suất, thời gian giữ áp và điều kiện làm mát có thể ảnh hưởng đến chất lượng. Các lỗi như thiếu liệu, bavia hoặc co rút còn liên quan đến vật liệu, khuôn và nhiều yếu tố khác. Lịch sử thông số giúp kỹ thuật khoanh vùng nguyên nhân thay vì chỉ điều chỉnh theo kinh nghiệm.
- Cần truy xuất theo lô sản xuất: Với đơn hàng có yêu cầu truy xuất, xưởng cần liên kết dữ liệu máy với mã khuôn, mã sản phẩm, lô nguyên liệu và kết quả QC. IoT ngành nhựa cung cấp dữ liệu tại máy; phần mềm quản lý và quy trình nhập liệu giúp hoàn thiện thông tin theo lô.
III. Những dữ liệu nào cần giám sát trên máy ép nhựa?
Khi triển khai IoT cho máy ép nhựa, nên ưu tiên dữ liệu phục vụ một quyết định cụ thể. Bốn nhóm dưới đây giúp xưởng xác định phạm vi đầu tư.
1. Trạng thái và thời gian vận hành
| Dữ liệu | Lấy từ đâu? | Giá trị mang lại |
| Chạy, dừng, lỗi | Bộ điều khiển hoặc tín hiệu trạng thái qua module thu thập | Theo dõi tình trạng từng máy |
| Thời gian chạy/dừng | Dấu thời gian khi trạng thái thay đổi | Xác định tổn thất theo ca |
| Chờ khuôn, chờ liệu, chờ QC | Người vận hành chọn lý do trên giao diện | Phân tích nguyên nhân dừng |
Đèn tháp chỉ phản ánh trạng thái theo quy ước của từng máy. Một tín hiệu dừng thường chưa đủ để biết máy đang chờ khuôn hay thiếu nguyên liệu; cần bổ sung dữ liệu hoặc thao tác xác nhận.
2. Thông số công nghệ ép phun
| Dữ liệu | Lấy từ đâu? | Giá trị mang lại |
| Nhiệt độ các vùng gia nhiệt xi lanh | Bộ điều khiển hoặc bộ đo độc lập | Phát hiện sai lệch so với giới hạn |
| Nhiệt độ khuôn, nước làm mát | Bộ điều nhiệt hoặc cảm biến bổ sung | Theo dõi điều kiện làm mát |
| Áp suất phun, giữ áp | Bộ điều khiển hoặc hệ đo phù hợp | Đối chiếu biến động giữa các chu kỳ |
| Tốc độ, vị trí trục vít | Bộ điều khiển có hỗ trợ xuất dữ liệu | Phân tích độ ổn định quá trình |
Cần phân biệt giá trị cài đặt và giá trị thực tế, đồng thời ghi rõ điểm đo. Áp suất thủy lực, áp suất nhựa và áp suất lòng khuôn không thể dùng thay thế cho nhau. Giám sát áp suất, nhiệt độ ngay trong khuôn là một hướng theo dõi quá trình được các hệ thống chuyên dụng áp dụng.
3. Chu kỳ ép và sản lượng
| Dữ liệu | Lấy từ đâu? | Giá trị mang lại |
| Cycle time | Khoảng thời gian giữa hai mốc chu kỳ liên tiếp | Phát hiện máy chạy chậm |
| Số shot | Bộ đếm máy hoặc tín hiệu hoàn thành chu kỳ | Theo dõi số lần ép |
| Sản phẩm đạt/lỗi | QC, người vận hành hoặc hệ thống kiểm tra | Tính tỷ lệ chất lượng |
Số shot không đồng nghĩa với số sản phẩm đạt. Ví dụ minh họa: khuôn bốn lòng chạy 500 shot tạo ra 2.000 sản phẩm lý thuyết khi cả bốn lòng đều hoạt động. Muốn xác định sản lượng đạt vẫn phải loại trừ shot thử, lòng khuôn bị khóa và sản phẩm lỗi.
4. Năng lượng và thiết bị phụ trợ

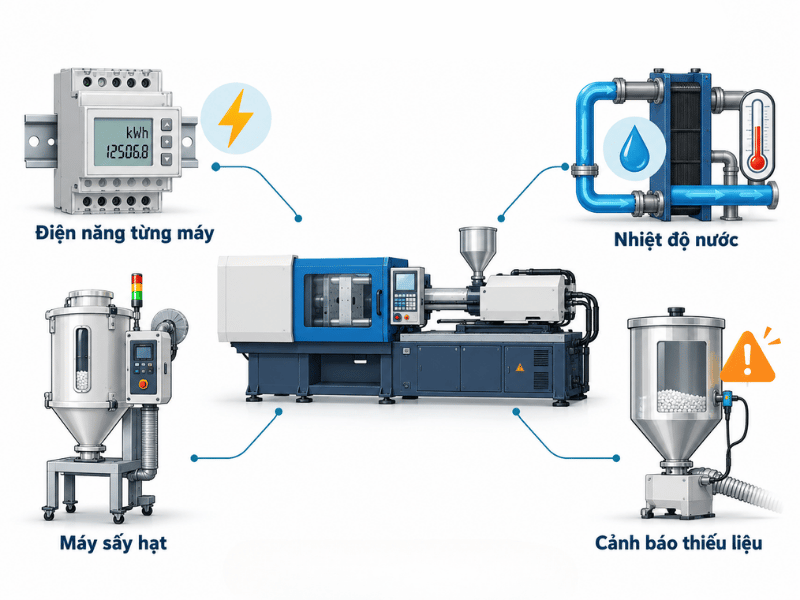

Nên bổ sung điện năng từng máy, nhiệt độ nước làm mát, trạng thái máy sấy hạt và cảnh báo thiếu liệu khi các dữ liệu này phục vụ mục tiêu quản lý. Điện năng cần lấy từ đồng hồ đo phù hợp; cảm biến dòng đơn thuần chưa đủ để xác định chính xác kWh tiêu thụ.
IV. Lợi ích khi ứng dụng IoT cho máy ép nhựa
1. Giám sát máy ép nhựa từ xa

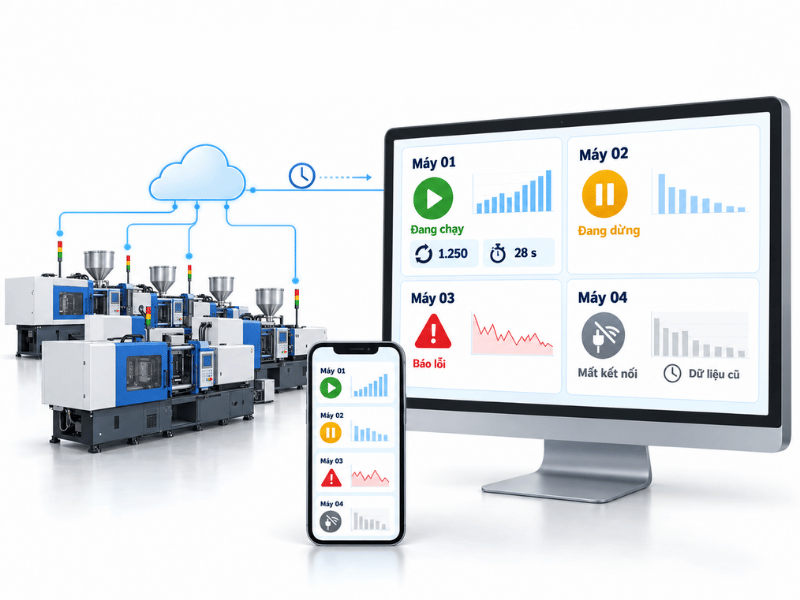

Dashboard tập trung giúp quản đốc theo dõi máy đang chạy, dừng hay báo lỗi, sản lượng hiện tại và thời gian chưa phát sinh chu kỳ mới.
Tốc độ cập nhật phụ thuộc vào chu kỳ lấy mẫu, cấu hình hệ thống và chất lượng mạng. Giao diện cũng cần thể hiện mất kết nối để người xem nhận biết dữ liệu đã ngừng cập nhật.
2. Cảnh báo sớm, hỗ trợ giảm phế phẩm

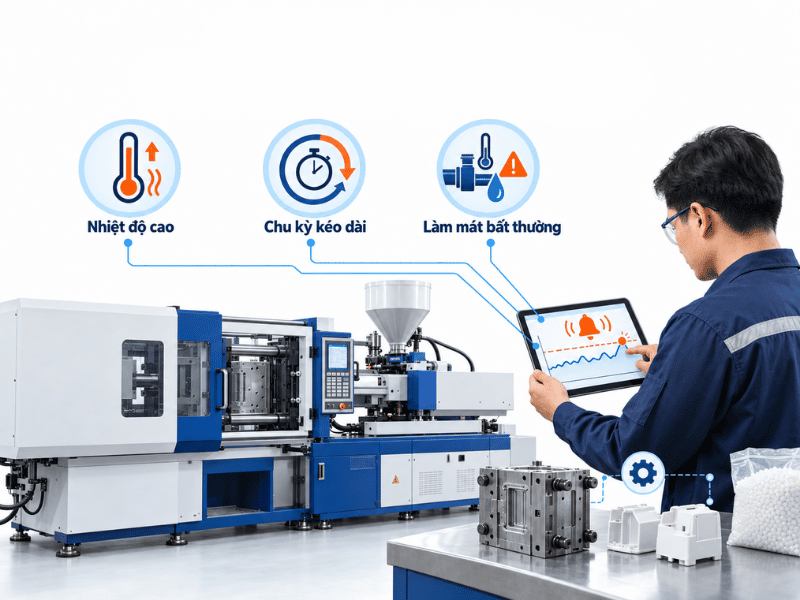

Hệ thống có thể cảnh báo khi nhiệt độ vượt giới hạn, cycle time kéo dài hoặc điều kiện làm mát bất thường. Kỹ thuật có cơ sở kiểm tra sớm trước khi sai lệch kéo dài qua nhiều shot.
Hiệu quả giảm phế phẩm đến từ việc kết hợp dữ liệu với ngưỡng phù hợp cho từng khuôn, vật liệu và phản ứng của đội vận hành.
3. Tính OEE máy ép nhựa
IoT cho máy ép nhựa cung cấp dữ liệu đầu vào để tính:
OEE = Độ sẵn sàng × Hiệu suất vận hành × Tỷ lệ chất lượng
Muốn tính đúng, cần có thời gian sản xuất kế hoạch, thời gian chạy, chu kỳ lý tưởng và sản lượng đạt. Với khuôn nhiều lòng, số lòng hoạt động phải được cập nhật thống nhất.
Có thể tìm hiểu thêm cách xác định từng thành phần trong bài theo dõi OEE.
4. Tạo nền tảng cho bảo trì dự đoán

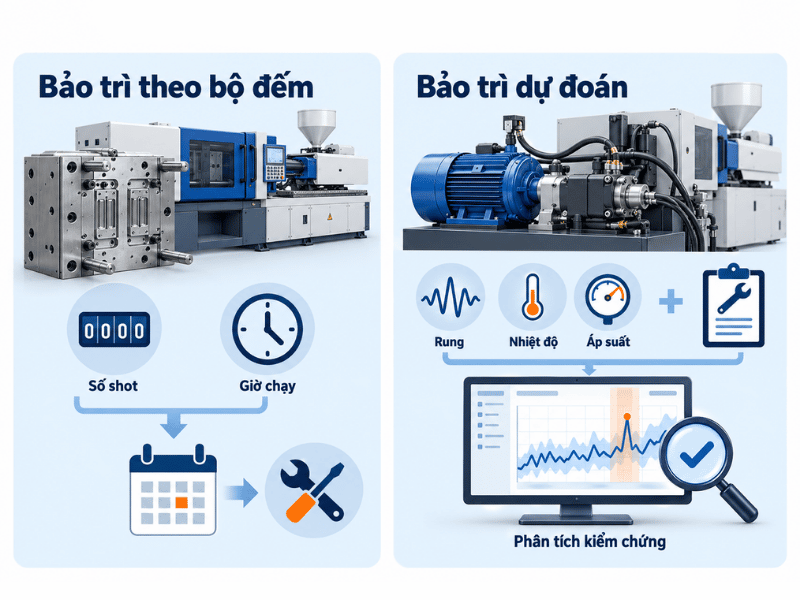

Số shot của khuôn và giờ chạy thiết bị giúp lập lịch kiểm tra theo mức sử dụng thực tế. Đây là bảo trì theo bộ đếm.
Để phát triển bảo trì dự đoán máy ép, cần thêm dữ liệu tình trạng như rung động, nhiệt độ, áp suất, lịch sử hỏng hóc và phương pháp phân tích được kiểm chứng.
5. Kiểm soát chi phí điện trên sản phẩm
Chỉ số kWh/sản phẩm đạt giúp đối chiếu mức tiêu thụ giữa các ca hoặc đơn hàng. Khi so sánh cần xét cùng mã hàng, khuôn và phạm vi đo, chẳng hạn có tính cả máy sấy, chiller hay không.
V. Áp dụng IoT cho máy ép nhựa cũ được không?
Có thể, nhưng phương án lấy dữ liệu phải phù hợp với từng máy. Không nhất thiết thay toàn bộ bộ điều khiển để bắt đầu số hóa.
1. Máy có bộ điều khiển hỗ trợ truyền thông
Nếu máy hỗ trợ giao thức tương thích với gateway, có thể đọc trực tiếp dữ liệu cần thiết. Trước khi kết nối cần kiểm tra model bộ điều khiển, giao thức, quyền truy cập và địa chỉ dữ liệu.
Có cổng Ethernet hoặc RS485 chưa đồng nghĩa với việc đọc được mọi thông số. Một số máy có tùy chọn OPC UA/EUROMAP 77 phục vụ trao đổi dữ liệu với MES; gateway hoặc phần mềm tích hợp cũng phải hỗ trợ giao diện tương ứng.
Nếu cổng đang phục vụ HMI hoặc thiết bị khác, phải đánh giá khả năng kết nối thêm để tránh xung đột.
2. Máy không có khả năng xuất dữ liệu
Có thể thu thập dữ liệu máy ép nhựa bằng phần cứng bổ sung:
- Cảm biến quang đọc trạng thái đèn tháp.
- Tín hiệu hoàn thành chu kỳ hoặc cảm biến xác định mốc chu kỳ.
- Đồng hồ điện có truyền thông.
- Cảm biến nhiệt độ, lưu lượng nước hoặc mức nguyên liệu.
Các tín hiệu được đưa qua module I/O, bộ chuyển đổi hoặc PLC phụ phù hợp rồi truyền đến IoT Box. Phương án đọc đèn ba màu bằng cảm biến ngoài đã được Advantech và Sunstige áp dụng trong một hệ thống giám sát máy ép nhựa cũ.
Không mặc định đấu cảm biến trực tiếp vào mọi IoT Box. Cần chọn đúng loại đầu vào và cách ly tín hiệu, đồng thời giữ nguyên chức năng điều khiển, liên động an toàn của máy.
3. Bắt đầu với 1–2 máy
Nên chọn một hoặc hai máy đại diện để kiểm tra độ chính xác bộ đếm, quy tắc chạy/dừng và tính ổn định của mạng. Giai đoạn đầu có thể chỉ theo dõi trạng thái, số shot, cycle time và lý do dừng trước khi mở rộng.

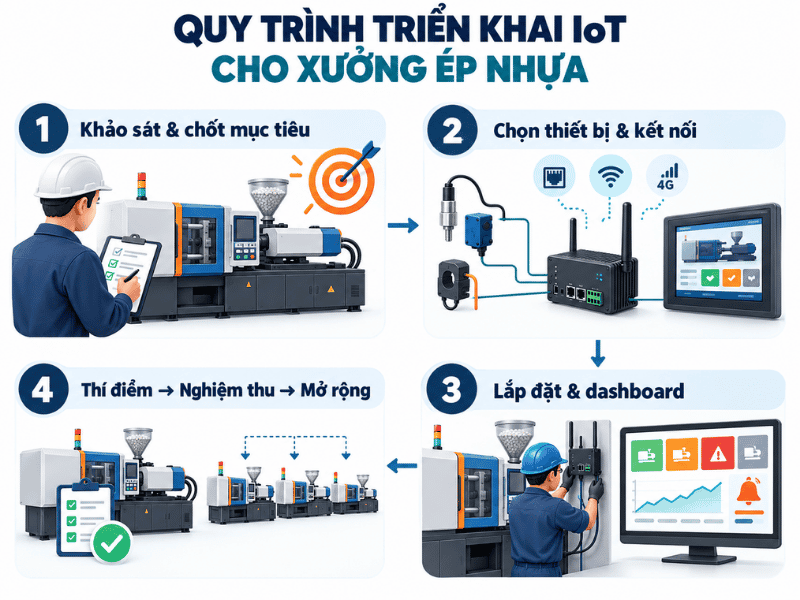

VI. Quy trình triển khai IoT cho xưởng ép nhựa
* Bước 1: Khảo sát và chốt mục tiêu
Lập danh sách máy, bộ điều khiển, cổng truyền thông và dữ liệu có thể lấy. Chọn mục tiêu rõ ràng như giảm thời gian chờ, kiểm soát cycle time hoặc đo điện năng.
* Bước 2: Chọn phần cứng và mạng kết nối
Lựa chọn IoT Box hoặc HMI IoT, bổ sung cảm biến và module thu thập khi cần. Chọn LAN, Wi-Fi hoặc router 4G theo hạ tầng thực tế; kiểm tra cả khả năng lưu đệm khi mất mạng nếu dự án yêu cầu.
* Bước 3: Lắp đặt và xây dựng dashboard
Chuẩn hóa mã máy, mã khuôn, ca làm việc và đơn vị đo. Giao diện ưu tiên thông tin dễ hành động: máy nào dừng, dừng bao lâu, chu kỳ nào vượt giới hạn. Cảnh báo cần có người phụ trách tiếp nhận.
* Bước 4: Thí điểm, nghiệm thu rồi nhân rộng
Đối chiếu dữ liệu hệ thống với thực tế tại máy và kết quả QC. Chỉ mở rộng IoT cho máy ép nhựa khi bộ đếm, trạng thái và báo cáo đã đạt tiêu chí thống nhất.
VII. Giải pháp IoT Kaman cho máy ép nhựa từ Toàn Cầu
Trong giải pháp Kaman Smart Factory, Tự Động Hóa Toàn Cầu cung cấp hai hướng kết nối phù hợp với hiện trạng xưởng:
- IoT Box Kaman: dòng KIB-BOX đóng vai trò gateway thu thập và truyền dữ liệu, phù hợp khi muốn bổ sung giám sát mà vẫn giữ màn hình vận hành hiện có.
- HMI IoT Kaman: dòng KIH kết hợp giao diện vận hành tại máy và chức năng IoT, phù hợp với dự án cần thiết kế hoặc nâng cấp màn hình.
IoT Kaman được triển khai trên nền tảng công nghệ Kinco, có thể cấu hình giao diện theo nhu cầu vận hành. Tùy thiết bị và cấu hình, hệ thống hỗ trợ giám sát, cảnh báo, truy cập từ xa và Pass Through để download/upload chương trình PLC tương thích. Chức năng điều khiển hoặc nạp chương trình từ xa cần được phân quyền và thực hiện khi máy đáp ứng điều kiện an toàn.
IoT Box và HMI IoT là phần thu thập, kết nối trong giải pháp; các chức năng SCADA/MES đầy đủ cần được thiết kế thêm theo yêu cầu dự án.
Toàn cầu có cả 2 chi nhánh hỗ trợ tại Hà Nội và TP.HCM. Kỹ sư muốn tìm hiểu cách kết nối có thể tham gia khóa học lập trình IoT Kaman miễn phí.
IoT cho máy ép nhựa giúp xưởng nhìn rõ thời gian chạy/dừng, kiểm soát biến động chu kỳ và đối chiếu chất lượng, điện năng bằng dữ liệu. Với máy cũ, xưởng có thể bắt đầu từ tín hiệu cơ bản rồi mở rộng theo hiệu quả thực tế.
Liên hệ ngayTự Động Hóa Toàn Cầu để được tư vấn phương án kết nối và trao đổi nhu cầu demo IoT Box Kaman. Quý khách hãy gửi model máy, ảnh bộ điều khiển và các thông số muốn theo dõi để kỹ thuật đề xuất cấu hình phù hợp.
