Giới thiệu
Trong hệ thống tự động hóa công nghiệp hiện đại, việc làm chủ thiết bị điều khiển động cơ là kỹ năng sống còn của mọi kỹ sư điện. Biến tần Veichi AC310, với hiệu năng cao và khả năng điều khiển vector vòng hở vượt trội, đang trở thành lựa chọn hàng đầu cho nhiều ứng dụng từ máy CNC, băng tải đến hệ thống bơm quạt. Tuy nhiên, để thiết bị hoạt động tối ưu và bền bỉ, quy trình cài đặt biến tần Veichi AC310 đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật.
Bài viết này, được biên soạn bởi đội ngũ kỹ thuật của Tự động hóa Toàn Cầu, sẽ cung cấp cho bạn một lộ trình cài đặt bài bản, đi sâu vào từng thông số và tình huống thực tế, giúp bạn tự tin làm chủ thiết bị này.

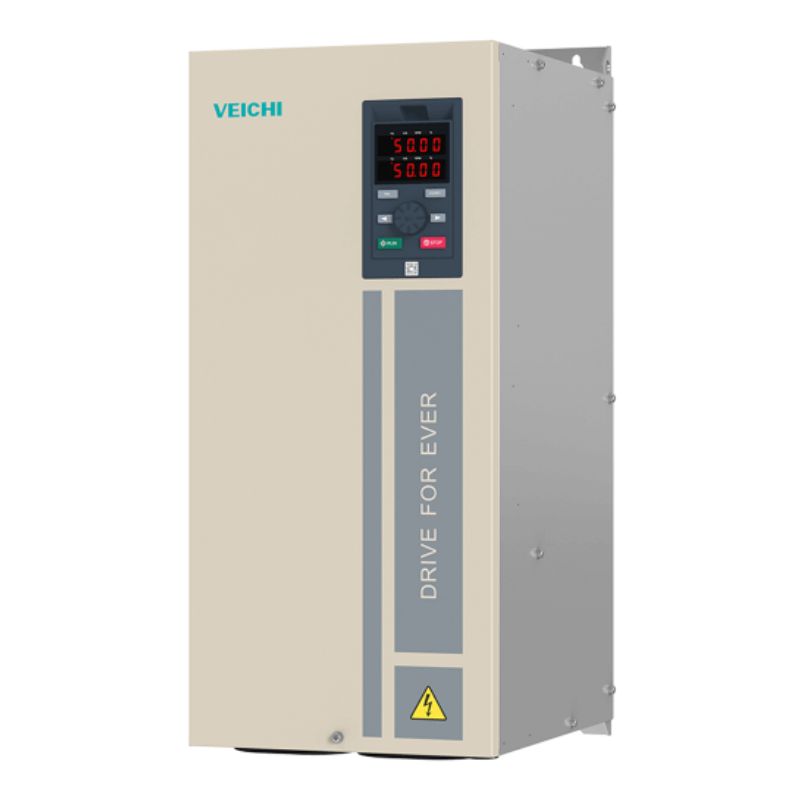

Tổng quan kỹ thuật về dòng biến tần Veichi AC310
Trước khi đi vào cài đặt, chúng ta cần hiểu rõ “vũ khí” mình đang sử dụng. Veichi AC310 là dòng biến tần hiệu suất cao (High Performance Vector Control), được thiết kế trên nền tảng phần cứng mới nhất của Veichi.
Điểm mạnh của dòng này nằm ở khả năng chịu quá tải 150% trong 60 giây và 200% trong 0.5 giây. Điều này cực kỳ quan trọng đối với các ứng dụng có quán tính lớn hoặc yêu cầu mô-men khởi động cao như máy nghiền, máy ép nhựa hay thang hàng. AC310 hỗ trợ cả động cơ không đồng bộ (IM) và động cơ đồng bộ nam châm vĩnh cửu (PM), giúp linh hoạt tối đa trong việc lựa chọn động cơ.
Về mặt cấu trúc, Veichi AC310 được thiết kế dạng “narrow body” (thân hẹp) giúp tiết kiệm diện tích tủ điện, cùng với đường ống làm mát độc lập, giảm thiểu rủi ro bụi dẫn điện xâm nhập vào bo mạch điều khiển – một nguyên nhân gây cháy nổ phổ biến trong môi trường công nghiệp tại Việt Nam.
Chuẩn bị và kiểm tra an toàn trước khi đấu nối
Một quy trình cài đặt biến tần Veichi AC310 chuẩn mực không bao giờ bắt đầu ngay bằng việc cấp điện. Bước kiểm tra nguội là bắt buộc để đảm bảo an toàn cho cả người và thiết bị.
Kiểm tra ngoại quan và thông số
Đầu tiên, hãy kiểm tra nhãn mác (Nameplate) bên hông biến tần. Đảm bảo cấp điện áp đầu vào (Input Voltage) phù hợp với lưới điện nhà máy của bạn.
- Dòng 1 pha 220V: Thường dùng cho các máy nhỏ, điện dân dụng.
- Dòng 3 pha 380V: Phổ biến trong công nghiệp.
Tuyệt đối không cấp nguồn 380V vào biến tần loại 220V, điều này sẽ gây nổ tụ và hỏng khối công suất IGBT ngay lập tức.

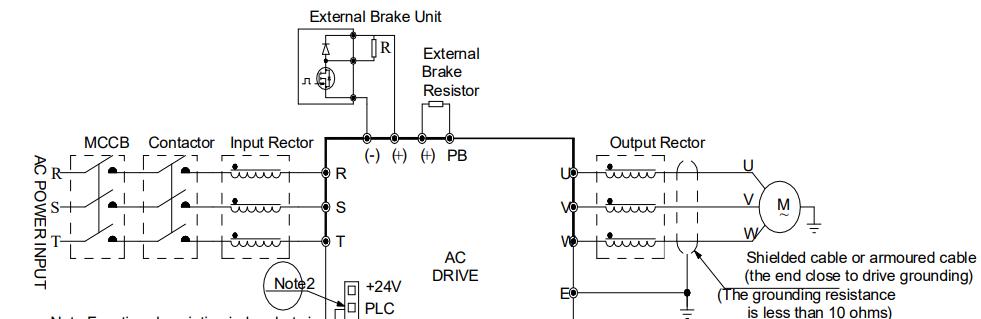

Sơ đồ đấu nối mạch động lực
Đây là bước quan trọng nhất. Sai sót ở đây sẽ dẫn đến hư hỏng thiết bị không thể sửa chữa.
- Nguồn vào (Input): Đấu nối nguồn điện lưới vào các chân R, S, T (đối với 3 pha) hoặc R, T (đối với 1 pha). Nên sử dụng Cosse (đầu cốt) loại tốt, ép chặt để tránh move tia lửa điện gây nhiệt.
- Ngõ ra động cơ (Output): Đấu 3 dây của động cơ vào các chân U, V, W. Lưu ý kiểm tra cách điện của dây dẫn và cuộn dây động cơ trước khi đấu.
- Tiếp địa (Grounding): Chân PE hoặc E phải được nối đất chuẩn. Việc này giúp triệt tiêu nhiễu cao tần sinh ra trong quá trình biến tần băm xung PWM, bảo vệ bo mạch điều khiển và các thiết bị cảm biến xung quanh (như PLC, HMI).
Lưu ý quan trọng: Tuyệt đối không được đấu nhầm nguồn cấp vào các chân U, V, W. Đây là lỗi “chết người” khiến khối công suất nổ tung ngay khi đóng aptomat.

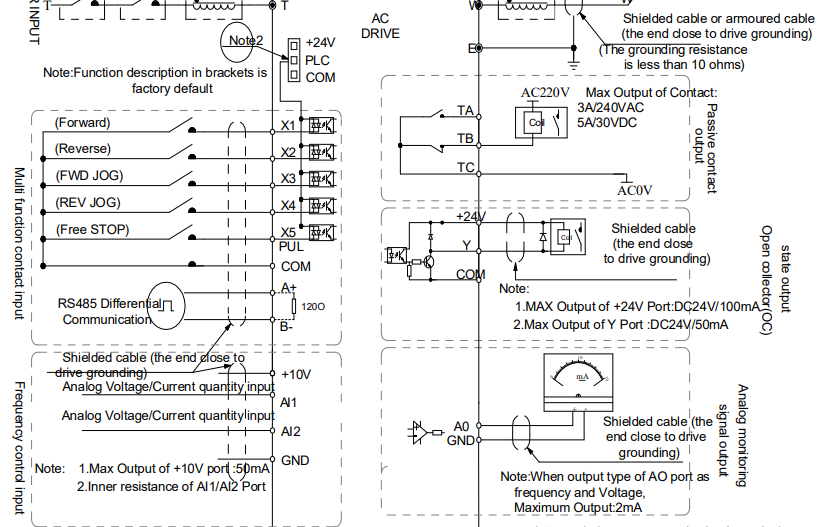

Sơ đồ đấu nối mạch điều khiển
Để điều khiển biến tần chạy/dừng hoặc thay đổi tốc độ, ta cần đấu nối các chân tín hiệu trên terminal:
- COM: Chân chung cho tín hiệu số (Digital) và Analog.
- X1 đến X5: Các chân ngõ vào số đa chức năng (Chạy thuận, chạy nghịch, reset lỗi, đa cấp tốc độ…).
- AI1/AI2: Ngõ vào tương tự (Analog Input) để chỉnh tốc độ bằng chiết áp hoặc tín hiệu 0-10V/4-20mA từ PLC.
Quy trình cài đặt thông số biến tần Veichi AC310 chi tiết

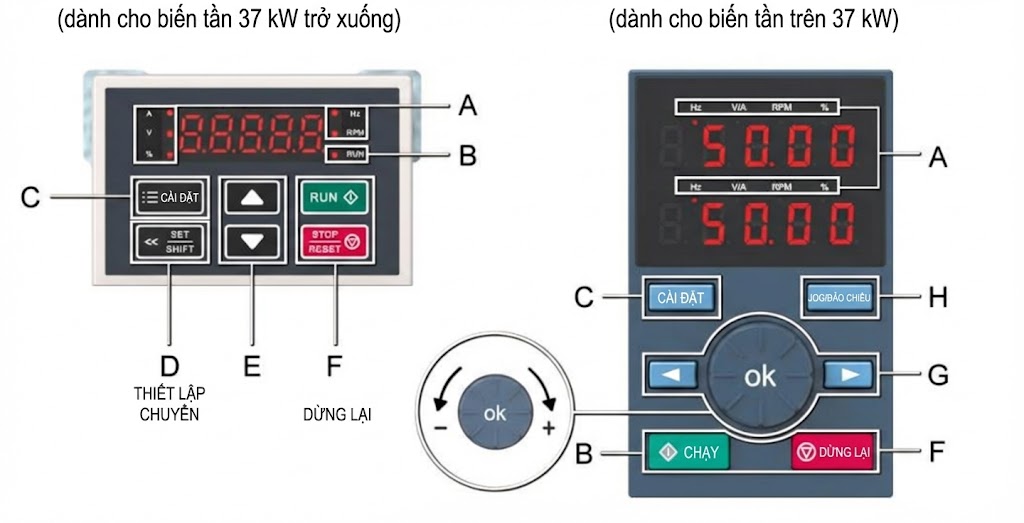

Sau khi đã đấu nối an toàn và cấp nguồn, màn hình keypad sẽ sáng lên. Chúng ta tiến hành lập trình các nhóm thông số.
Nhóm thông số cơ bản
Để cài đặt biến tần Veichi AC310 chạy được cơ bản, bạn cần quan tâm đến các mã lệnh sau trong nhóm F00 và F02.
- Khôi phục cài đặt gốc (Factory Reset):
Trước khi cài đặt mới, nên đưa biến tần về trạng thái mặc định để xóa bỏ các cài đặt cũ có thể gây xung đột.
- Cài F00.03 = 22 (Khôi phục mặc định nhà sản xuất).
- Lệnh điều khiển chạy/dừng:
Cài đặt tại thông số F01.01:
- = 0: Điều khiển bằng bàn phím (Keypad) – Dùng nút RUN/STOP trên màn hình.
- = 1: Điều khiển bằng domino ngoài (Terminal) – Dùng nút nhấn hoặc rơ-le từ PLC kích vào chân X1 và X2.
- = 2: Điều khiển qua truyền thông RS485 (Modbus RTU).
- Lệnh đặt tần số (Frequency Reference Source):
Cài đặt tại thông số F01.02 (Kênh A):
- = 0: Cài đặt số trên bàn phím (Dùng phím lên/xuống hoặc núm xoay).
- = 1: Chiết áp điện tử trên bàn phím (nếu có).
- = 2: Analog AI1 (0-10V) – Thường dùng chiết áp ngoài.
- = 6: Truyền thông RS485.
- Thời gian tăng tốc và giảm tốc:

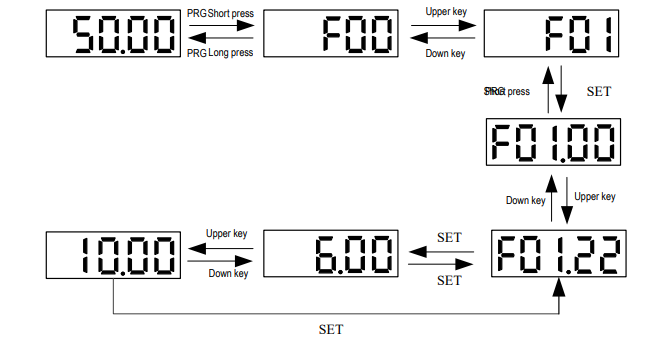

- F01.22 (ACC): Thời gian tăng tốc (giây) – Thời gian để động cơ đạt từ 0Hz đến tần số max.
- F01.23 (DEC): Thời gian giảm tốc (giây) – Thời gian để động cơ dừng hẳn từ tần số max.
- Lưu ý: Cài đặt thời gian này phù hợp với quán tính tải. Nếu cài quá ngắn, biến tần sẽ báo lỗi quá dòng (OC) khi tăng tốc hoặc quá áp (OV) khi giảm tốc.
Nhập thông số động cơ và Auto-tuning
Để biến tần điều khiển chính xác, đặc biệt là ở chế độ Vector, bạn bắt buộc phải nhập thông số động cơ và cho biến tần tự dò (Auto-tuning).
Vào nhóm F02 (Motor 1 Parameters):
- F02.00: Chọn loại động cơ.
- F02.02: Công suất định mức (Kw).
- F02.03: Tần số định mức (Hz) – Thường là 50Hz hoặc 60Hz.
- F02.04: Tốc độ định mức (RPM).
- F02.05: Điện áp định mức (V).
- F02.06: Dòng điện định mức (A) – Xem kỹ trên nhãn động cơ.
Sau khi nhập xong, tiến hành Auto-tuning tại F02.07:
- = 1: Dò động (Rotary tuning) – Động cơ sẽ quay, cho độ chính xác cao nhất. Cần tháo tải ra khỏi trục.
- = 2: Dò tĩnh (Static tuning) – Dùng khi không thể tháo tải khỏi trục động cơ.
Nhấn phím RUN để bắt đầu quá trình dò. Biến tần sẽ tự đo điện trở stator, rotor và độ từ cảm để tối ưu hóa thuật toán điều khiển.
Bảng mã lỗi thường gặp và cách khắc phục
Trong quá trình vận hành và cài đặt biến tần Veichi AC310, việc gặp lỗi là khó tránh khỏi. Dưới đây là bảng mã lỗi phổ biến và hướng xử lý dựa trên kinh nghiệm thực chiến:
| Mã lỗi | Tên lỗi | Nguyên nhân | Cách khắc phục |
| E.oC1 / E.oC2 / E.oC3 | Quá dòng (Over Current) khi tăng tốc, giảm tốc hoặc chạy hằng số | Động cơ bị kẹt, chạm vỏ, thời gian tăng tốc quá ngắn. | Kiểm tra kẹt khí/cơ khí. Tăng thời gian ACC (F00.14). Kiểm tra cách điện motor. |
| E.oU1 / E.oU2 | Quá áp (Over Voltage) | Thời gian giảm tốc quá ngắn, tải có quán tính lớn trả ngược năng lượng về DC bus. | Tăng thời gian DEC (F00.15). Lắp thêm điện trở xả (Braking Resistor). |
| E.oL1 | Quá tải động cơ (Motor Overload) | Động cơ hoạt động quá dòng định mức trong thời gian dài. | Giảm tải. Kiểm tra lại thông số dòng điện motor (F02.03) xem đã cài đúng chưa. |
| E.LU | Thấp áp (Low Voltage) | Nguồn cấp đầu vào bị sụt áp, mất pha. | Kiểm tra lại điện áp nguồn lưới. Siết lại các domino nguồn R, S, T. |
Bảo trì và tối ưu hóa hệ thống
Thiết bị điện tử công nghiệp như biến tần cần được bảo trì định kỳ để duy trì tuổi thọ. Đối với biến tần Veichi AC310, bạn cần lưu ý:
- Vệ sinh định kỳ: Thổi bụi tản nhiệt và quạt gió mỗi 3-6 tháng. Bụi bám dày làm giảm khả năng tản nhiệt, dẫn đến lỗi quá nhiệt (E.oH) hoặc chết công suất.
- Siết ốc: Các vị trí đấu nối động lực (R, S, T, U, V, W) có thể bị lỏng do rung động cơ khí sau thời gian dài, gây move nhiệt. Hãy siết lại định kỳ.
- Kiểm tra quạt làm mát: Quạt hư hỏng là nguyên nhân số 1 gây hỏng biến tần. Thay thế ngay khi thấy quạt quay yếu hoặc có tiếng kêu lạ.
Tài liệu kỹ thuật
Kết luận
Làm chủ quy trình cài đặt biến tần Veichi AC310 chuẩn kỹ thuật là bước đệm quan trọng để bạn tối ưu hóa hiệu suất máy móc và đảm bảo sự ổn định cho toàn bộ dây chuyền sản xuất. Từ khâu kiểm tra an toàn, đấu nối mạch lực chính xác đến việc tinh chỉnh các thông số PID hay Vector vòng hở, mỗi thao tác đều đòi hỏi người kỹ thuật viên sự tỉ mỉ và am hiểu sâu sắc về thiết bị.
