Hướng dẫn cài đặt biến tần mitsubishi e700 chi tiết

Bài viết cung cấp hướng dẫn cài đặt biến tần Mitsubishi E700 chuẩn kỹ thuật từ đấu dây, cài đặt thông số đến khắc phục lỗi. Tài liệu chuyên sâu từ Tự Động Hóa Toàn Cầu.

Tầm quan trọng của việc cài đặt biến tần đúng kỹ thuật

Trong hệ thống tự động hóa công nghiệp hiện đại, biến tần đóng vai trò như “bộ não” điều khiển động cơ, giúp tối ưu hóa hiệu suất và tiết kiệm năng lượng. Dòng biến tần Mitsubishi FR-E700 từ lâu đã trở thành chuẩn mực nhờ sự bền bỉ, kích thước nhỏ gọn và khả năng điều khiển vector từ thông mạnh mẽ. Tuy nhiên, để thiết bị này hoạt động ổn định và phát huy tối đa công suất, kỹ sư cần phải nắm vững quy trình đấu nối và thiết lập thông số.

Rất nhiều sự cố cháy nổ hoặc hư hỏng động cơ xuất phát từ việc đấu dây sai nguồn hoặc cài đặt thông số bảo vệ không phù hợp. Bài viết này sẽ là tài liệu hướng dẫn cài đặt biến tần Mitsubishi E700 toàn diện, đi sâu vào từng chi tiết kỹ thuật nhỏ nhất giúp bạn tự tin làm chủ thiết bị.

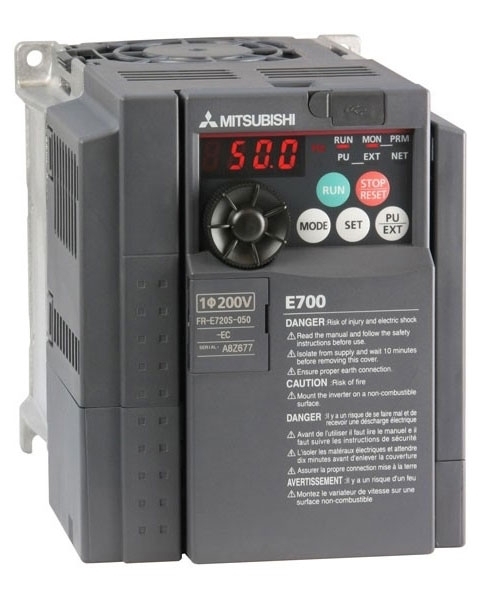

Tổng quan kỹ thuật về dòng biến tần Mitsubishi FR-E700

Trước khi đi vào các thao tác cài đặt cụ thể, chúng ta cần hiểu rõ đặc tính kỹ thuật của dòng E700. Đây là dòng biến tần đa năng, thường được ứng dụng cho băng tải, thang máy tải hàng, máy đóng gói và các hệ thống bơm quạt cỡ nhỏ.

Điểm mạnh của E700 nằm ở khả năng chịu quá tải 150% trong 60 giây và 200% trong 3 giây. Điều này cực kỳ quan trọng khi thiết kế hệ thống cho các tải có quán tính lớn. Ngoài ra, E700 hỗ trợ truyền thông Modbus RTU qua cổng RJ45 tích hợp sẵn, giúp việc kết nối với PLC hoặc HMI trở nên dễ dàng hơn bao giờ hết.

Trước khi đi vào cài đặt thông số thì việc hiểu sơ đồ chân và chức năng các phím trên màn hình thao tác là bước đệm bắt buộc.

Sơ đồ đấu dây biến tần Mitsubishi E700 chuẩn an toàn

Một trong những bước quan trọng nhất trong hướng dẫn cài đặt biến tần Mitsubishi E700 chính là đấu dây. Sai sót tại bước này có thể dẫn đến hỏng IGBT ngay lập tức khi cấp nguồn.

1. Đấu nối mạch động lực

Mạch động lực là nơi chịu dòng điện lớn nhất, do đó cần tuân thủ tuyệt đối quy tắc R-S-T và U-V-W.

Ngõ vào nguồn (R/L1, S/L2, T/L3): Đây là nơi cấp nguồn điện lưới vào biến tần. Với các dòng E700 chạy điện 3 pha 380V, bạn đấu 3 pha vào đây. Với dòng 1 pha 220V, bạn chỉ đấu vào L1 và N. Tuyệt đối không được cấp nguồn vào các chân U, V, W vì sẽ gây nổ tụ và cầu chỉnh lưu.
Ngõ ra động cơ (U, V, W): Kết nối trực tiếp đến động cơ 3 pha. Lưu ý chiều quay của động cơ. Nếu động cơ quay ngược, bạn chỉ cần đảo vị trí 2 trong 3 dây bất kỳ tại cầu đấu này.
Điện trở xả (P1/+, PR): Dùng trong các ứng dụng có quán tính lớn cần dừng nhanh như trục nâng hạ hoặc máy ly tâm. Bạn cần tháo thanh nối ngắn mạch giữa P1/+ và PR (nếu có) trước khi lắp điện trở xả.
Tiếp địa (Earth): Bắt buộc phải nối đất vỏ biến tần để chống nhiễu và đảm bảo an toàn cho người vận hành.

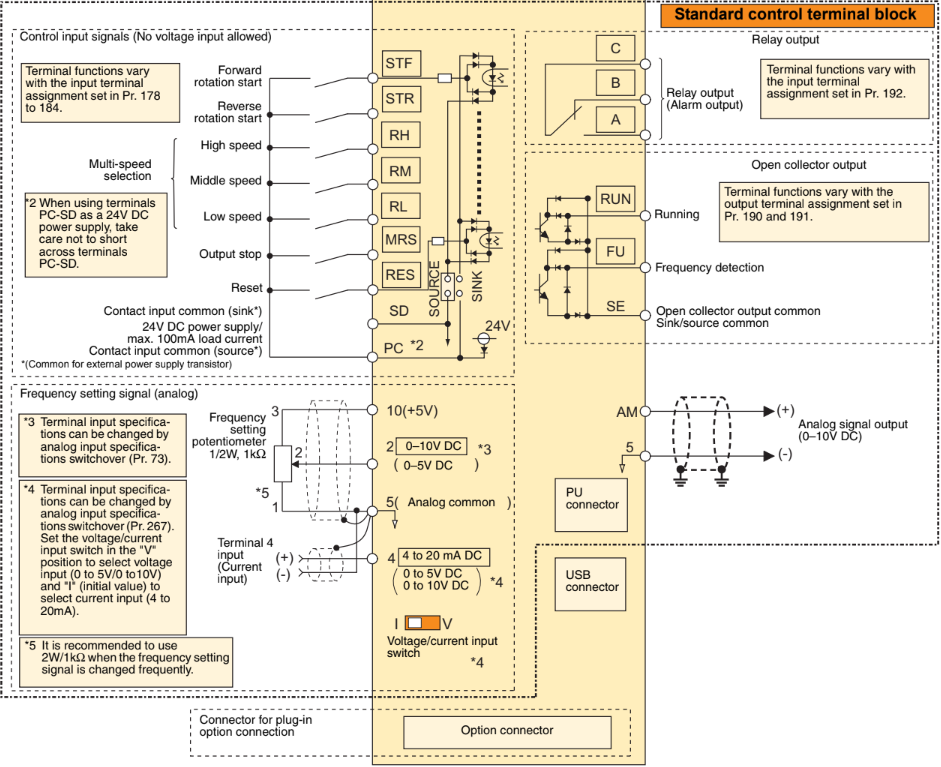

2. Đấu nối mạch điều khiển

Mạch điều khiển quyết định phương thức vận hành của biến tần. Các chân tín hiệu quan trọng bao gồm:

Chân SD (Sink Logic) hoặc PC (Source Logic): Đây là chân chung (Common) cho các tín hiệu đầu vào số. Tại Việt Nam, chuẩn Sink (kích âm) phổ biến hơn, tức là ta dùng chân SD làm chân chung.
Chân STF: Tín hiệu chạy thuận (Start Forward). Khi nối STF với SD, biến tần sẽ chạy chiều thuận.
Chân STR: Tín hiệu chạy ngược (Start Reverse). Khi nối STR với SD, biến tần sẽ chạy chiều nghịch.
Chân RH, RM, RL: Các chân điều khiển đa cấp tốc độ (High, Middle, Low Speed).
Chân 10, 2, 5: Dùng cho chiết áp (biến trở) ngoài. Chân 10 là nguồn 5V, chân 2 là tín hiệu vào (0-5V hoặc 0-10V), chân 5 là chân 0V chung cho tín hiệu analog.

Lưu ý kỹ thuật: Dây tín hiệu điều khiển phải là dây chống nhiễu và đi tách biệt với dây động lực để tránh hiện tượng nhiễu loạn tín hiệu khiến biến tần báo lỗi hoặc chạy không ổn định.

Quy trình cài đặt thông số cơ bản

Sau khi đấu dây hoàn tất và kiểm tra an toàn (không chạm chập, đúng điện áp), ta tiến hành cấp nguồn. Màn hình LED sẽ sáng và hiển thị tần số (mặc định là 0.00). Dưới đây là các bước thiết lập thông số cốt lõi.

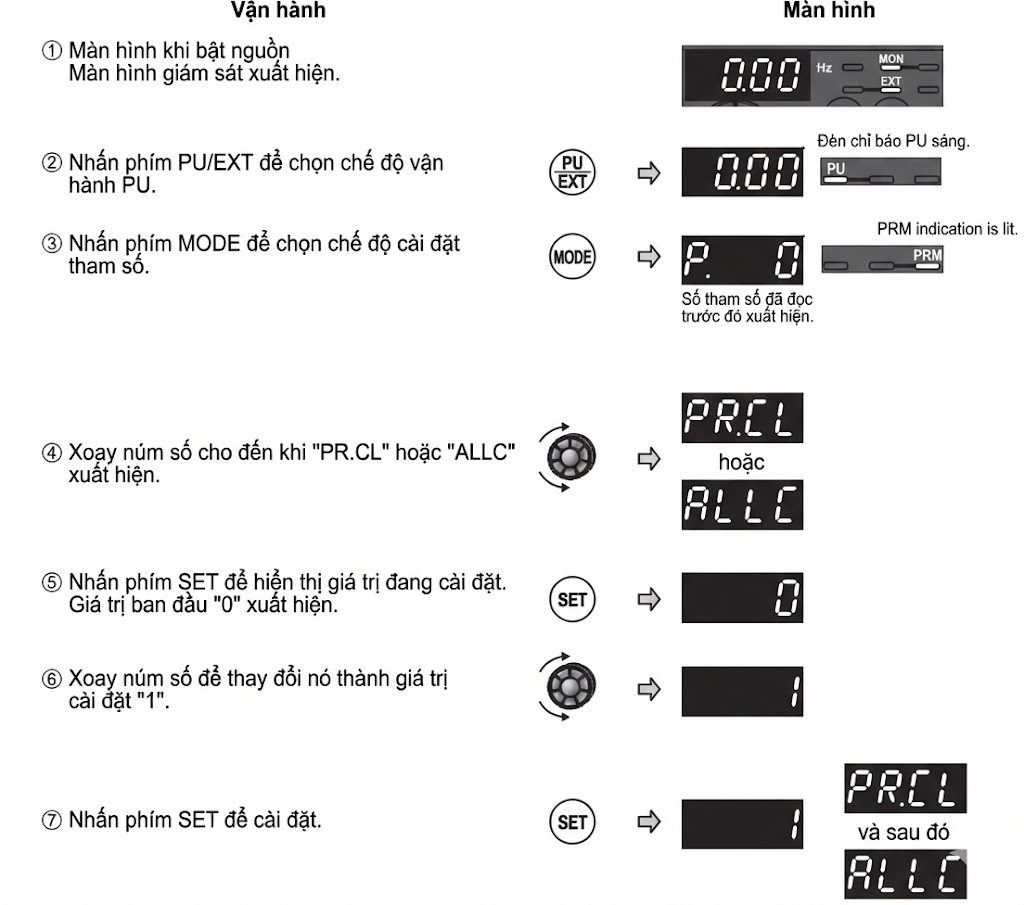

1. Reset biến tần về mặc định nhà sản xuất

Trước khi cài đặt mới, lời khuyên của tôi là nên Reset toàn bộ để xóa bỏ các cài đặt cũ, tránh xung đột.

Chuyển chế độ sang PU (nhấn nút PU/EXT sao cho đèn PU sáng).
Vào thông số ALLC, chỉnh giá trị lên 1 và nhấn SET. Biến tần sẽ tự động khôi phục mọi thông số về ban đầu.

cai-dat-bien-tan-mitsubishi-e700 — Thao tác reset biến tần về mặc định

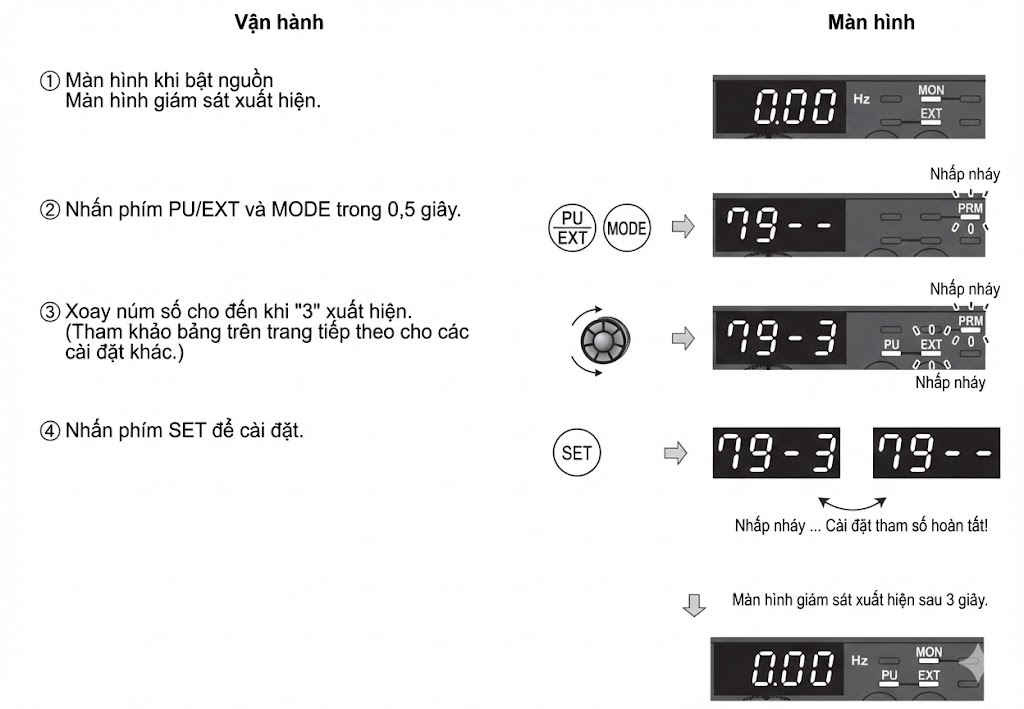

2. Nhóm thông số về chế độ vận hành

Thông số Pr.79 quyết định biến tần nhận lệnh chạy và lệnh tần số từ đâu. Đây là phần dễ gây nhầm lẫn nhất trong quá trình thực hiện theo hướng dẫn cài đặt biến tần Mitsubishi E700.

Pr.79 = 0: (Mặc định) Cho phép chuyển đổi linh hoạt giữa PU và External bằng nút nhấn trên bàn phím.
Pr.79 = 1 (Chế độ PU): Lệnh chạy và tần số đều chỉnh trên bàn phím. Phù hợp khi test máy hoặc máy hoạt động độc lập không qua tủ điện.
Pr.79 = 2 (Chế độ External): Lệnh chạy bằng công tắc ngoài (STF/STR) và tần số bằng biến trở ngoài hoặc tín hiệu Analog. Đây là chế độ phổ biến nhất trong công nghiệp.
Pr.79 = 3 (Chế độ kết hợp 1): Tần số chỉnh bằng bàn phím, lệnh chạy bằng công tắc ngoài.
Pr.79 = 4 (Chế độ kết hợp 2): Tần số chỉnh bằng biến trở ngoài, lệnh chạy bằng nút RUN trên bàn phím.

3. Nhóm thông số bảo vệ động cơ

Để bảo vệ động cơ servo hoặc động cơ không đồng bộ 3 pha thường, bạn cần cài đặt chính xác các thông số sau dựa trên nhãn (nameplate) của động cơ:

Pr.0: Tăng mô-men khởi động. Mặc định khoảng 3-6%. Nếu tải nặng khi để ở tần số thấp, có thể tăng nhẹ thông số này, nhưng không nên tăng quá cao sẽ gây nóng động cơ.
Pr.9: Cài đặt dòng định mức của động cơ để bảo vệ quá tải. Ví dụ động cơ 3.7kW dòng 8A thì cài Pr.9 = 8.
Pr. 71: Chọn loại động cơ
Pr. 80 – Công suất động cơ (kW)
Pr. 81 – Số cực động cơ
Pr. 83 – Điện áp định mức (V)
Pr. 84 – Tần số định mức (Hz)

Tối ưu hóa hệ thống với nhóm thông số nâng cao

Một người làm kỹ thuật giỏi không chỉ biết cài cho máy chạy, mà còn phải cài cho máy chạy “mượt”. Dưới đây là các tinh chỉnh giúp hệ thống vận hành êm ái hơn.

Thời gian tăng tốc và giảm tốc

Pr.7 (Acceleration Time): Thời gian tăng tốc từ 0Hz đến tần số max. Nếu cài quá ngắn, biến tần dễ báo lỗi quá dòng khi khởi động. Với tải bơm quạt, nên để thời gian này dài (10-15s).
Pr.8 (Deceleration Time): Thời gian giảm tốc từ tần số max về 0Hz. Nếu quán tính tải lớn mà cài Pr.8 quá ngắn, biến tần sẽ báo lỗi quá áp do điện áp phản hồi từ động cơ. Lúc này cần lắp thêm điện trở xả hoặc tăng thời gian Pr.8 lên.

Giới hạn tần số

Pr.1 (Maximum Frequency): Giới hạn tần số tối đa. Dải cài đặt: 0-120 Hz.
Pr.2 (Minimum Frequency): Giới hạn tần số tối thiểu. Dải cài đặt: 0-120 Hz.

Điều khiển Logic đầu vào

Trong trường hợp bạn muốn thay đổi chức năng của các chân đầu vào, bạn có thể can thiệp vào nhóm thông số Pr.178 đến Pr.182. Ví dụ, bạn có thể chuyển chân RL (chạy tốc độ thấp) thành chân JOG (chạy nhấp) hoặc chân RESET lỗi từ xa. Tính năng này cực kỳ hữu ích khi bạn thiếu chân IO trên PLC và cần tận dụng tối đa các chân có sẵn trên biến tần.

Bảng mã lỗi thường gặp và quy trình xử lý sự cố

Trong quá trình sử dụng hoặc thực hiện hướng dẫn cài đặt biến tần Mitsubishi E700, việc gặp lỗi là không thể tránh khỏi. Dưới đây là kinh nghiệm thực chiến xử lý các lỗi phổ biến:

Mã Lỗi	Tên Lỗi	Nguyên nhân có thể	Cách khắc phục
E.OC1	Quá dòng khi tăng tốc	Thời gian tăng tốc quá ngắn, ngắn mạch đầu ra, kẹt tải cơ khí.	Tăng Pr.7, kiểm tra dây động cơ, kiểm tra bạc đạn/tải.
E.OC2	Quá dòng khi chạy ổn định	Tải thay đổi đột ngột, nguồn điện chập chờn.	Kiểm tra tải, kiểm tra nguồn điện đầu vào.
E.OV1	Quá áp khi tăng tốc	Thời gian giảm tốc quá ngắn, năng lượng hãm tái sinh quá lớn.	Tăng Pr.8, lắp thêm bộ hãm (Brake Unit) và điện trở xả.
E.THM	Quá tải nhiệt motor	Động cơ hoạt động quá tải trong thời gian dài, quạt làm mát hỏng.	Giảm tải, kiểm tra quạt làm mát động cơ, chỉnh lại Pr.9.
E.THT	Quá tải nhiệt biến tần	Nhiệt độ môi trường quá cao, quạt biến tần hỏng, bụi bám nhiều.	Vệ sinh biến tần, thay quạt tản nhiệt, lắp tủ điện thông thoáng.
RV	Thấp áp	Nguồn cấp không đủ, mất pha đầu vào, khởi động từ (Contactor) lỗi.	Kiểm tra điện áp 3 pha đầu vào, kiểm tra cầu chì, contactor.

Mẹo xử lý nhanh: Khi biến tần báo lỗi, nhấn nút STOP/RESET để reset lỗi. Nếu lỗi vẫn lặp lại, tuyệt đối không được cố chạy tiếp mà phải ngắt nguồn và kiểm tra kỹ thuật.

Ứng dụng thực tế và lời khuyên từ chuyên gia

Mitsubishi E700 cực kỳ mạnh mẽ trong các ứng dụng điều khiển lực căng (Tension Control) đơn giản hoặc các cơ cấu cam điện tử khi kết hợp với PLC. Một ví dụ điển hình tôi từng triển khai là hệ thống băng tải chiết rót tự động.

Trong hệ thống này, biến tần E700 nhận tín hiệu Analog 0-10V từ PLC để điều chỉnh tốc độ rót nhanh/chậm tùy theo mức chất lỏng trong chai. Việc cài đặt chính xác đường cong V/F (Voltage/Frequency) thông qua thông số Pr.14 giúp băng tải khởi động cực êm, không làm đổ dung dịch, điều mà các dòng biến tần giá rẻ khó làm được.

Một lưu ý nhỏ về nguồn điện phụ trợ: Khi lắp đặt biến tần trong tủ điện cùng với PLC và HMI, bạn nên sử dụng các bộ nguồn tổ ong hoặc nguồn gắn thanh ray (Din-rail) chất lượng cao (như GAC) để cấp nguồn 24VDC ổn định cho mạch điều khiển. Nhiễu từ nguồn kém chất lượng có thể làm sai lệch tín hiệu Analog điều khiển biến tần.

Kết luận

Việc làm chủ thiết bị biến tần không chỉ dừng lại ở việc đấu dây cho chạy, mà là sự thấu hiểu về thông số để tối ưu hóa vận hành. Hy vọng hướng dẫn cài đặt biến tần Mitsubishi E700 chi tiết phía trên đã giúp bạn có cái nhìn tổng quan và phương pháp thực hiện chính xác nhất.

Dòng biến tần Mitsubishi E700 tuy nhỏ gọn nhưng sở hữu sức mạnh và độ bền đáng nể nếu được cài đặt đúng cách. Hãy luôn tuân thủ các quy tắc an toàn điện và tham khảo kỹ tài liệu hướng dẫn sử dụng (Manual) đi kèm thiết bị.
