Hướng dẫn cài đặt biến tần LS S100 chi tiết chuẩn kỹ thuật

Bạn đang tìm tài liệu hướng dẫn cài đặt biến tần LS S100? Bài viết này cung cấp quy trình đấu nối, cài thông số PID, đa cấp tốc độ và xử lý lỗi chi tiết từ kỹ sư kinh nghiệm. Xem ngay!

Giới thiệu

Trong hệ thống tự động hóa công nghiệp hiện đại, dòng biến tần LS S100 đang dần trở thành tiêu chuẩn cho các ứng dụng tải nặng và hiệu suất cao nhờ thiết kế nhỏ gọn và khả năng chịu đựng môi trường khắc nghiệt. Tuy nhiên, với những kỹ sư mới tiếp cận hoặc sinh viên thực tập, việc làm chủ thiết bị này không hề đơn giản do giao diện và nhóm thông số khá phức tạp so với dòng IG5A cũ.

Bài viết này sẽ cung cấp một hướng dẫn cài đặt biến tần LS S100 chi tiết, từ khâu đấu nối phần cứng đến thiết lập thông số cơ bản . Nội dung được đúc kết từ kinh nghiệm hơn 10 năm làm nghề, đảm bảo tính chính xác và ứng dụng thực tế cao nhất.

Tổng quan về dòng biến tần LS S100

Trước khi đi vào cài đặt, chúng ta cần hiểu rõ “vũ khí” mình đang sử dụng. LS S100 là dòng biến tần hiệu suất cao (High Performance Standard Drive) của hãng LS Electric. Điểm mạnh của dòng này là tích hợp sẵn bộ lọc EMC giúp giảm nhiễu, kích thước nhỏ gọn hơn 60% so với các dòng cũ và hỗ trợ chuẩn chống nước/bụi IP66.

Về mặt kỹ thuật, S100 hỗ trợ cả hai chế độ điều khiển: V/F (Voltage/Frequency) thông thường và Sensorless Vector Control (Điều khiển vector vòng hở). Điều này cho phép biến tần LS S100 hoạt động tốt ở dải tần số thấp mà vẫn giữ được momen xoắn ổn định, rất phù hợp cho các ứng dụng như băng tải, máy khuấy, hoặc máy nén khí.

Việc nắm vững các đặc tính này giúp bạn lựa chọn thông số cài đặt chính xác hơn, tránh trường hợp chọn sai chế độ điều khiển dẫn đến động cơ bị nóng hoặc không đủ lực kéo khi khởi động.

Quy trình đấu nối động lực và điều khiển an toàn

Bước quan trọng nhất trước khi cấp nguồn là đấu nối. Sai sót ở bước này có thể dẫn đến nổ IGBT hoặc hỏng bo điều khiển ngay lập tức. Dưới đây là sơ đồ và lưu ý đấu nối chuẩn cho biến tần LS S100.

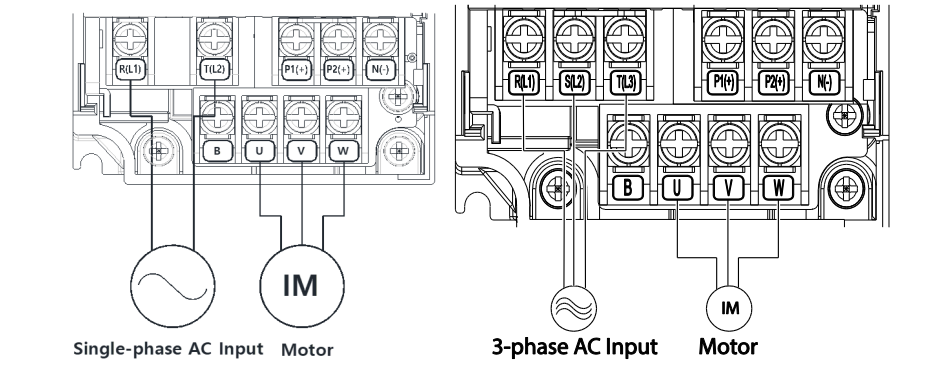

1. Đấu nối mạch động lực

Nguồn vào: Đấu vào các chân R, S, T (đối với dòng 3 pha 380V) hoặc L1, L2 (đối với dòng 1 pha 220V). Tuyệt đối không được nhầm lẫn đưa nguồn vào chân ngõ ra.
Ngõ ra động cơ: Đấu vào các chân U, V, W. Lưu ý kiểm tra kỹ thứ tự pha để đảm bảo chiều quay động cơ đúng mặc định.
Tiếp địa: Chân G phải được nối đất chuẩn để bộ lọc nhiễu EMC hoạt động hiệu quả và đảm bảo an toàn cho người vận hành.

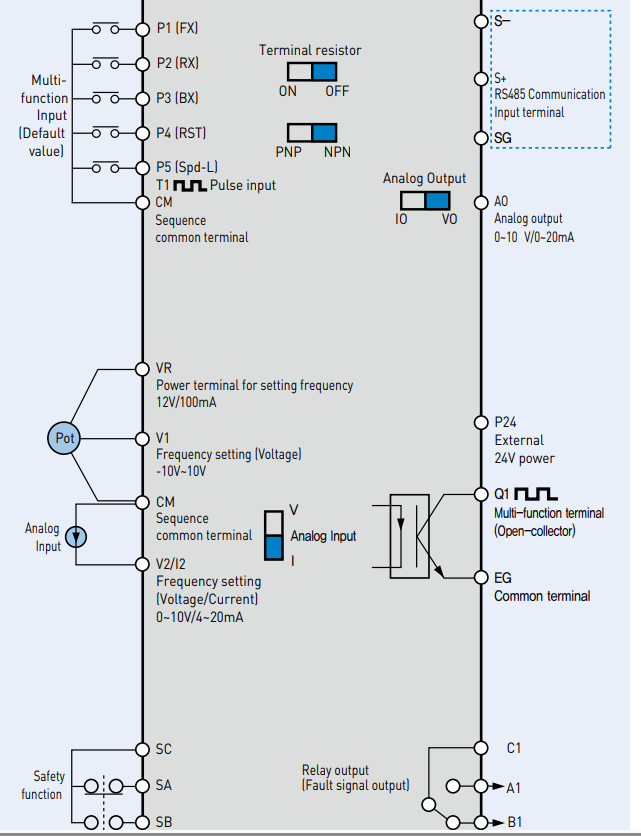

2. Đấu nối mạch điều khiển

Chân kích chạy: Thường sử dụng chân P1 (Chạy thuận – FX) và CM (Chân chung – Common). Nếu cần chạy nghịch, đấu thêm chân P2 (RX). Chế độ kích mặc định là NPN (kích âm).
Chiết áp (Analog Input): Sử dụng chân VR (nguồn 12V), V1 (tín hiệu -10V – 10V) và CM (0V). Chân V1 dùng để điều chỉnh tần số bằng biến trở ngoài.
Ngõ ra rơ-le (Relay Output): Các chân A1, C1, B1 dùng để báo trạng thái lỗi hoặc báo chạy về đèn báo hoặc PLC.

Lưu ý quan trọng: Không được nối tắt chân 24V và CM quá lâu, dù biến tần có bảo vệ ngắn mạch nhưng việc này có thể gây hỏng nguồn nội của biến tần. Cáp điều khiển nên dùng loại có bọc chống nhiễu.

Làm quen với giao diện bàn phím

Dòng S100 sử dụng màn hình LED 7 thanh (hoặc màn hình LCD trên các model công suất lớn). Để thực hiện hướng dẫn cài đặt biến tần LS S100 chi tiết, bạn cần thành thạo các phím chức năng:

ENT: Truy cập vào tham số để sửa đổi và lưu giá trị (Nhấn 1 lần để vào, chỉnh xong nhấn lần nữa để lưu).
Mũi tên Lên/Xuống: Thay đổi giá trị hoặc di chuyển giữa các mã lệnh.
Mũi tên Trái/Phải: Di chuyển con trỏ để thay đổi nhanh hàng đơn vị, hàng chục.
STOP/RESET: Dừng động cơ hoặc Reset lỗi khi biến tần gặp sự cố.

Việc thao tác thuần thục trên bàn phím giúp bạn xử lý sự cố tại hiện trường nhanh chóng mà không cần máy tính.

Các bước cài đặt thông số cơ bản

Đây là phần cốt lõi của bài viết. Để biến tần chạy được theo ý muốn, chúng ta cần can thiệp vào nhóm Drive Group (Dr).

1. Cài đặt lệnh chạy và lệnh tần số

Hai thông số đầu tiên bạn phải cài đặt ngay khi bật nguồn là: Lấy lệnh chạy ở đâu? và Lấy lệnh tần số ở đâu?

Mã Dr: Chọn lệnh chạy Dr -> 06
- 0 (Keypad): Chạy bằng phím Run/Stop trên màn hình. Dùng để test máy.
- 1 (Fx/Rx-1): Chạy bằng công tắc ngoài đấu vào chân P1, P2. Đây là chế độ phổ biến nhất trong tủ điện công nghiệp.
- 3 (Int 485): Chạy qua truyền thông Modbus RS485 (kết nối với PLC/HMI).

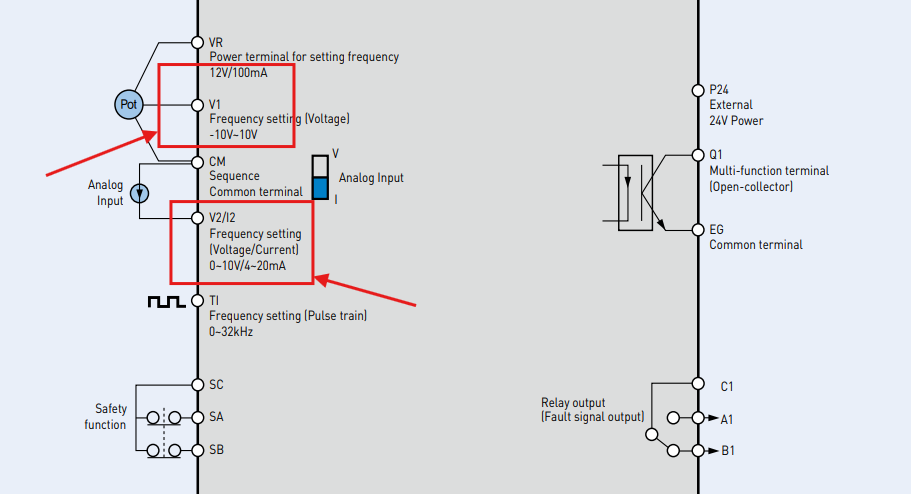

Mã Dr: Chọn lệnh tần số Dr -> 07
- 0 (Keypad-1): Cài tần số trực tiếp trên bàn phím.
- 2 (V1): Chỉnh tần số bằng biến trở ngoài (0-10V) đấu vào chân V1.
- 5 (I2): Chỉnh tần số bằng dòng điện 4-20mA (từ cảm biến áp suất hoặc PLC) đấu vào chân I2.

Ví dụ thực tế: Nếu bạn muốn lắp biến tần cho băng tải, dùng nút nhấn chạy/dừng trên vỏ tủ và núm vặn biến trở để chỉnh tốc độ. Bạn cần cài: Dr-06 = 1 và Dr-07 = 2.

2. Cài đặt thời gian tăng tốc và giảm tốc

Thông số này ảnh hưởng trực tiếp đến độ bền cơ khí của hệ thống và dòng khởi động.

ACC (Acceleration Time): Thời gian tăng tốc từ 0Hz đến tần số Max (thường là 50Hz).
- Khuyến nghị: Với tải bơm/quạt: 10s – 20s. Với tải nặng (máy nghiền, máy đùn): 20s – 60s để tránh báo lỗi quá dòng (Over Current).
DEC (Deceleration Time): Thời gian giảm tốc từ tần số Max về 0Hz.
- Khuyến nghị: Nếu quán tính tải lớn (như lồng vắt ly tâm), cần cài DEC dài (30s – 60s) hoặc lắp thêm điện trở xả. Cài quá ngắn sẽ gây lỗi quá áp (Over Voltage).

3. Nhập thông số động cơ (Motor Parameters)

Để chế độ bảo vệ và điều khiển Vector hoạt động chính xác, bạn cần nhập thông số ghi trên nhãn động cơ (Nameplate) vào biến tần LS.

Truy cập nhóm Motor (PAR-bA):

H30 (Motor Type): Chọn loại động cơ (thường là 0.2 ~ 22.0kW).
H31 (Motor Poles): Số cực động cơ (Thường là 4 cực – 1450 rpm).
H33 (Rated Curr): Dòng điện định mức (Ampe). Rất quan trọng để bảo vệ quá tải.

Sau khi nhập xong, nên thực hiện chế độ Auto-tuning (H41 = 1) để biến tần tự đo nội trở và điện cảm của động cơ.

Các mã lỗi thường gặp và cách khắc phục

Dù là thiết bị bền bỉ, nhưng trong quá trình vận hành, biến tần LS S100 vẫn có thể gặp sự cố. Dưới đây là bảng mã lỗi phổ biến và cách xử lý nhanh từ Tự động hóa toàn cầu:

OCT (Over Current Trip): Lỗi quá dòng.
- Nguyên nhân: Động cơ bị kẹt, chạm chập dây pha ra vỏ, hoặc thời gian tăng tốc (ACC) quá ngắn.
- Khắc phục: Kiểm tra quay tay động cơ xem có kẹt không, đo cách điện dây dẫn, tăng thời gian ACC lên.
OVT (Over Voltage Trip): Lỗi quá áp.
- Nguyên nhân: Thời gian giảm tốc (DEC) quá ngắn so với quán tính tải, hoặc điện lưới đầu vào tăng cao đột ngột.
- Khắc phục: Tăng thời gian DEC, lắp thêm điện trở xả (Braking Resistor).
OLT (Over Load Trip): Lỗi quá tải.
- Nguyên nhân: Động cơ hoạt động quá dòng định mức trong thời gian dài.
- Khắc phục: Giảm tải, kiểm tra lại thông số dòng điện định mức (H33), hoặc nâng công suất biến tần nếu cần.
GF (Ground Fault): Lỗi chạm đất.
- Nguyên nhân: Dây cáp động cơ bị rò rỉ điện xuống đất hoặc động cơ bị ẩm.
- Khắc phục: Dùng Megaohm kế đo cách điện động cơ và dây dẫn.

Lưu ý kỹ thuật để kéo dài tuổi thọ biến tần

Ngoài việc cài đặt đúng, việc bảo dưỡng và lắp đặt vật lý cũng quyết định độ bền của thiết bị:

Nhiệt độ: Đảm bảo tủ điện thông thoáng, quạt tản nhiệt của biến tần không bị bụi bịt kín. Nhiệt độ lý tưởng là dưới 40 độ C.
Nguồn điện: Sử dụng nguồn điện ổn định. Nếu nhà máy có điện áp trồi sụt, nên lắp thêm cuộn kháng đầu vào để bảo vệ chỉnh lưu.
Vị trí lắp: Tránh nơi có độ ẩm cao hoặc nhiều bụi kim loại dẫn điện. Với môi trường khắc nghiệt, nên chọn dòng LS S100 chuẩn IP66.

Tài liệu kỹ thuật

Catalogue biến tần LS s100

Manual biến tần LS s100

Kết luận

Việc làm chủ quy trình cài đặt biến tần LS S100 không chỉ giúp hệ thống máy móc vận hành trơn tru mà còn giúp doanh nghiệp tiết kiệm năng lượng và chi phí bảo trì. Hy vọng hướng dẫn cài đặt biến tần LS S100 chi tiết trên đây đã giúp bạn nắm bắt được cốt lõi kỹ thuật của dòng thiết bị này. Từ việc đấu nối an toàn, thiết lập lệnh chạy, đến xử lý các lỗi thường gặp, tất cả đều cần sự tỉ mỉ và kiến thức nền tảng vững chắc.

Nếu bạn gặp khó khăn trong quá trình cài đặt thực tế hoặc muốn nâng cao tay nghề để xử lý các bài toán phức tạp hơn như chạy đa cấp tốc độ, điều khiển PID, hãy để chúng tôi hỗ trợ bạn. Kiến thức chỉ thực sự giá trị khi được áp dụng đúng cách và hiệu quả.
