Hướng dẫn cài đặt biến tần LS M100 chi tiết

Hướng dẫn cài đặt biến tần LS M100 đúng kỹ thuật, thiết lập tham số rõ ràng, đấu nối chuẩn, ví dụ chạy thực tế cho kỹ sư và thợ điện.

Giới thiệu

Biến tần LS M100 là dòng biến tần mini chuyên dụng cho các ứng dụng công suất nhỏ như quạt, bơm và các máy móc tự động hóa cơ bản. Dòng sản phẩm này điều khiển tốc độ động cơ xoay chiều thông qua việc thay đổi tần số ngõ ra, giúp tối ưu hiệu suất vận hành, tiết kiệm năng lượng và bảo vệ động cơ trong nhiều điều kiện làm việc khác nhau. Thiết kế nhỏ gọn, tích hợp sẵn bộ lọc EMC, lắp đặt linh hoạt trên thanh DIN giúp giảm không gian tủ điện và dễ bảo trì.

Trong phạm vi bài viết này, nội dung tập trung vào cài đặt biến tần LS M100 theo đúng dữ liệu từ nhà sản xuất, bao gồm chuẩn bị, đấu nối, thiết lập tham số, ví dụ chạy thực tế, truyền thông và reset. Toàn bộ mã lệnh và tham số đều được trình bày rõ ràng, phù hợp với kỹ sư điện, kỹ thuật viên và người sử dụng trong thực tế sản xuất.

1. Chuẩn bị cài đặt và các lưu ý an toàn

Trước khi tiến hành cài đặt biến tần LS M100, cần đảm bảo điều kiện lắp đặt và an toàn điện theo đúng yêu cầu kỹ thuật. Điều này giúp hệ thống vận hành ổn định, tránh các hư hỏng không đáng có và đảm bảo tuổi thọ thiết bị.

1.1 Kiểm tra thiết bị và phụ kiện đi kèm

Kiểm tra nhãn thông số trên thân biến tần để đảm bảo điện áp và công suất phù hợp với động cơ. Chuẩn bị đầy đủ MCCB, CB chống rò hoặc khởi động từ theo khuyến cáo. Vị trí lắp đặt phải thẳng đứng, thoáng khí, không che kín khe tản nhiệt. Không được lắp ở môi trường có dầu, hơi ẩm, bụi dẫn điện hoặc khí ăn mòn. Đây là các điều kiện bắt buộc để biến tần hoạt động ổn định.

1.2 Lưu ý an toàn khi đấu nối và thao tác

Việc đấu nối phải do người có chuyên môn thực hiện. Cần nối đất thiết bị đúng tiêu chuẩn. Không mở nắp máy khi đang cấp nguồn. Sau khi ngắt nguồn cần chờ tối thiểu 10 phút để xả tụ DC, sau đó mới đo kiểm bằng đồng hồ vạn năng. Tránh để kim loại, nước, dầu lọt vào thiết bị vì có thể gây chập cháy hoặc nổ. Đây là yêu cầu an toàn quan trọng trong quá trình cài đặt biến tần LS M100.

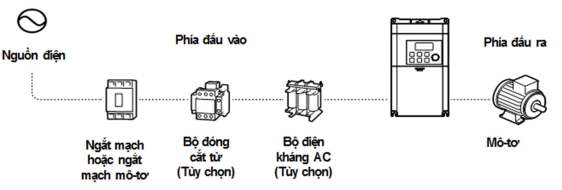

2. Sơ đồ đấu nối động lực và điều khiển

Phần đấu nối là bước nền tảng để cài đặt tham số đúng kỹ thuật.

2.1 Đấu nối mạch động lực

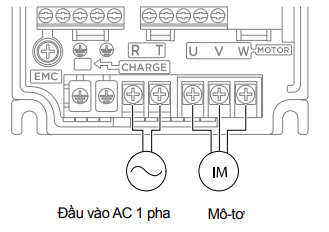

Mạch nguồn AC một pha cấp vào các cực R và T. Tuyệt đối không cấp nguồn vào các cực U, V, W vì đây là ngõ ra động cơ. Ngõ ra U, V, W đấu vào động cơ ba pha. Nếu động cơ quay ngược so với hướng yêu cầu, chỉ cần đảo hai trong ba dây pha U, V, W.

2.2 Đấu nối mạch điều khiển

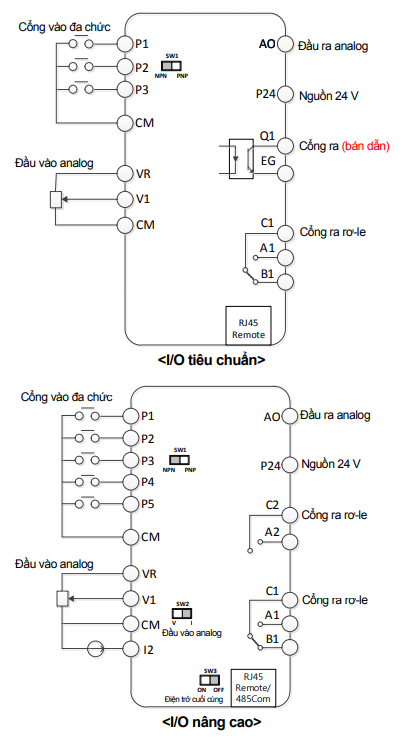

Sử dụng cáp xoắn bọc kim để chống nhiễu. Chân CM đóng vai trò chân chung cho ngõ vào số. Các chân P1, P2, P3 (và P4, P5 với bản Advanced I/O) dùng cho các chức năng chạy, dừng, đảo chiều. Công tắc SW1 lựa chọn chế độ PNP/NPN tùy theo cảm biến hoặc PLC đang dùng.

3. Tập lệnh cài đặt cơ bản trên biến tần LS M100

Dưới đây là những tham số cơ bản nhất khi cài đặt biến tần LS M100, giúp người dùng có thể cài đặt và sử dụng được biến tần ngay.

3.1 Chọn chế độ điều khiển

bA07 – Đặc tuyến V/F
Đặt 0
Chế độ tuyến tính phù hợp đa số động cơ thông thường, ứng dụng tải

dr09 – Chế độ điều khiển
Chọn theo yêu cầu ứng dụng
Cho phép lựa chọn Simple Sensorless để tăng mô-men ở tốc độ thấp, chi tiết cài đặt có thể tham khảo tại khóa học miễn phí của Tự Động Hóa Toàn Cầu

3.2 Nhập thông số định mức động cơ

MbF – Tần số cơ bản
Đặt 50Hz hoặc 60Hz
Tần số định mức theo nhãn động cơ

bA11 – Số cực động cơ
Đặt đúng số cực
Giúp tính toán tốc độ RPM chính xác

MrC – Dòng điện định mức
Đặt theo nhãn động cơ
Dùng cho bảo vệ quá tải

3.3 Thiết lập nguồn lệnh chạy/dừng

drv – Nguồn lệnh chạy
Đặt 0 hoặc 1
0: điều khiển bằng phím RUN/STOP
1: điều khiển bằng terminal ngoài

3.4 Thiết lập kênh đặt tần số

Frq – Nguồn đặt tần số
Đặt 0 hoặc 2
0: đặt bằng bàn phím
2: đặt bằng biến trở mặt máy

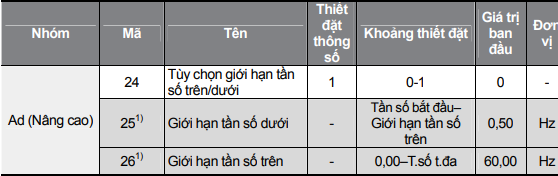

3.5 Giới hạn tần số vận hành

Ad24 – Giới hạn tần số
Đặt 1
Kích hoạt giới hạn trên và dưới

Ad25 – Tần số giới hạn trên
Đặt theo yêu cầu
Giới hạn tần số tối đa

Ad26 – Tần số giới hạn dưới
Đặt theo yêu cầu
Giới hạn tần số tối thiểu

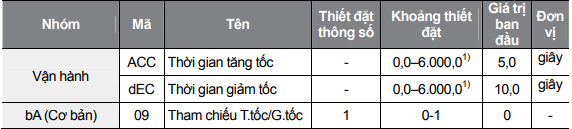

4.6 Thời gian tăng giảm tốc

bA09 =1 – Chọn tần số tham chiếu là tần số cài đặt

ACC – Thời gian tăng tốc
Đặt theo ứng dụng
Thời gian tăng từ 0 đến tần số cài đặt

dEC – Thời gian giảm tốc
Đặt theo ứng dụng
Thời gian giảm từ tần số cài đặt về 0

5. Bảng mã lệnh tham số thông dụng

Bảng dưới đây tổng hợp lại các tham số thông dụng để cài đặt biến tần LS M100

Mã lệnh	Tên tham số	Chức năng chính
0.00	Tần số lệnh	Đặt tần số vận hành mong muốn (đơn vị Hz).
ACC	Thời gian tăng tốc	Thời gian để biến tần tăng từ 0Hz đến tần số tối đa.
dEC	Thời gian giảm tốc	Thời gian để biến tần giảm từ tần số tối đa về 0Hz.
drv	Nguồn lệnh chạy	Chọn cách ra lệnh Chạy/Dừng (0: Bàn phím, 1: Terminal ngoài).
Frq	Nguồn đặt tần số	Chọn cách thay đổi tần số (0: Bàn phím, 2: Biến trở mặt máy, 3: Áp V1).
MbF	Tần số cơ bản	Đặt tần số định mức của động cơ (thường là 50Hz hoặc 60Hz).
FrM	Tần số tối đa	Giới hạn tần số cao nhất mà biến tần có thể phát ra.
MrC	Dòng định mức	Nhập dòng điện định mức của động cơ để bảo vệ quá tải.
dr09	Chế độ điều khiển	Chọn phương thức điều khiển (0: V/F, 1: Bù trượt, 2: Sensorless đơn giản).
dr11	Tần số chạy nhấp	Thiết lập tần số khi sử dụng chức năng chạy thử (Jog).
dr15	Tăng mô-men	Chọn chế độ tăng lực kéo (0: Thủ công, 1: Tự động).
bA07	Đặc tuyến V/F	Chọn đặc tuyến (0: Tuyến tính, 1: Bình phương giảm dần cho quạt/bơm).
bA11	Số cực động cơ	Nhập số cực động cơ để tính toán tốc độ vòng quay RPM chính xác.
Ad08	Chế độ dừng	Chọn cách dừng động cơ (0: Giảm tốc, 1: Phanh DC, 2: Dừng tự do).
Ad24	Giới hạn tần số	Kích hoạt tính năng giới hạn tần số trên và dưới.
Ad25	Tần số giới hạn dưới	Đặt mức tần số tối thiểu khi vận hành.
Ad26	Tần số giới hạn trên	Đặt mức tần số tối đa khi vận hành.
In65	Chức năng chân P1	Cài đặt lệnh cho chân đầu vào P1 (Mặc định là 0: Chạy thuận).
OU31	Chức năng Rơ-le	Cài đặt điều kiện đóng Rơ-le (Mặc định là 17: Báo lỗi).
CF93	Khởi tạo tham số	Reset biến tần về mặc định nhà sản xuất (Chọn 1 để reset toàn bộ).

Nếu bạn cần tư vấn về bất kỳ thông số hay cách cài đặt nào, hãy liên hệ ngay 0967837815 Đội ngũ kỹ sư của Tự Động Hóa Toàn Cầu luôn sẵn sàng hỗ trợ bạn nhanh chóng và chính xác.

6. Ví dụ thực tế: Chạy dừng bằng nút nhấn, đặt tần số bằng bàn phím

Ví dụ này minh họa cách cài đặt biến tần LS M100 để điều khiển chạy – dừng thông qua nút nhấn ngoài, tần số cài bằng bàn phím.

Bước 1: Cài đặt lệnh điều khiển. Tham số drv đặt giá trị 1 để chọn điều khiển qua terminal.

Bước 2: Chọn kênh đặt tần số. Tham số Frq đặt giá trị 0 để nhập tần số trực tiếp bằng keypad.

Bước 3: Đấu nối nút nhấn. Chân P1 nối với CM để chạy (FX) và nhả để dừng.

Bước 4: Cài tần số bằng keypad. Màn hình hiển thị 0.00. Nhấn ENT, nhập tần số ví dụ 10.00 Hz bằng phím ▲ và ▼, sau đó nhấn ENT hai lần để xác nhận.

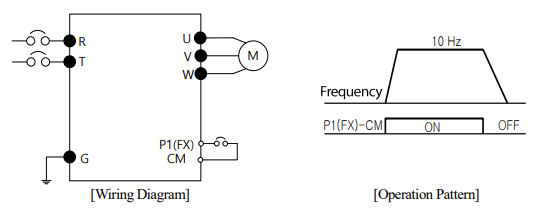

Sơ đồ đấu nối và logic vận hành:

7. Truyền thông RS-485, Reset và khởi tạo tham số

7.1 Truyền thông RS-485

Biến tần LS M100 hỗ trợ RS-485 (model Advanced I/O).

Thiết lập bằng nhóm thông số CMxx:

CM01 – Mã địa chỉ truyền thông

CM03 – Tốc độ baud truyền dữ liệu

7.2 Reset tham số và xử lý lỗi

CF93 – Khởi tạo tham số
Đặt 1
Reset về mặc định nhà sản xuất

Khi báo lỗi (Trip)
Nhấn STOP/RST để xóa lỗi
Chỉ thực hiện sau khi khắc phục nguyên nhân

8. Bảng mã lỗi biến tần Ls M100

Mã lỗi	Tên lỗi	Nguyên nhân & Cách khắc phục
OLt	Quá tải (Overload)	Tải lớn hơn công suất định mức của động cơ hoặc mức bảo vệ Pr21 đặt quá thấp. Giảm tải hoặc cài lại thông số bảo vệ.
OCt	Quá dòng (Over Current)	Thời gian tăng/giảm tốc quá ngắn hoặc tải vượt công suất biến tần. Tăng thời gian tăng/giảm tốc, kiểm tra tải cơ khí.
Ovt	Quá áp (Over Voltage)	Thời gian giảm tốc quá ngắn so với quán tính tải hoặc điện áp đầu vào quá cao. Tăng thời gian giảm tốc hoặc kiểm tra điện áp nguồn.
Lvt	Thấp áp (Low Voltage)	Điện áp nguồn cấp quá thấp hoặc công suất nguồn không đủ. Kiểm tra nguồn cấp, dây dẫn, tụ bù.
GFt	Lỗi chạm đất (Ground Trip)	Chạm đất ở mạch đầu ra hoặc cách điện động cơ hỏng. Kiểm tra dây động cơ, cách điện, đo megger.
EtH	Quá nhiệt điện tử (E-Thermal)	Động cơ nóng do chạy tốc độ thấp lâu hoặc quá tải. Giảm tải, cải thiện thông gió, kiểm tra thông số bảo vệ nhiệt.
OPO	Hở pha đầu ra (Out Phase Open)	Một hoặc nhiều pha đầu ra bị hở mạch. Kiểm tra đấu nối từ biến tần đến động cơ.
IOL	Quá tải biến tần (Inverter OLT)	Biến tần vượt dòng định mức (≈150% trong 1 phút). Kiểm tra tải, chọn biến tần công suất lớn hơn nếu cần.
OHt	Quá nhiệt (Over Heat)	Tản nhiệt quá nóng do quạt lỗi hoặc môi trường không thông thoáng. Kiểm tra quạt, vệ sinh khe gió, cải thiện thông gió.
FAn	Lỗi quạt (Fan Trip)	Quạt làm mát kẹt vật lạ hoặc hỏng. Vệ sinh hoặc thay quạt.
rOt	Lỗi nạp điện (Relay Open Trip)	Nguồn đầu vào không ổn định hoặc lỗi mạch nạp điện ban đầu. Kiểm tra nguồn vào, tụ nạp, bo mạch.

Kết luận

Bài viết đã trình bày đầy đủ quy trình cài đặt biến tần LS M100 từ chuẩn bị, đấu nối, cài đặt tham số đến ví dụ vận hành thực tế. Toàn bộ tham số và mã lệnh đều bám sát dữ liệu cung cấp, phù hợp cho kỹ sư, kỹ thuật viên, thợ điện đang làm việc với hệ thống truyền động.
