Giới thiệu

Trong môi trường công nghiệp hiện đại, dù các dòng biến tần mới như iG5A hay iS7 đang chiếm lĩnh thị trường, dòng biến tần LS iS5 vẫn giữ vững vị thế là một “tượng đài” về độ bền bỉ và khả năng chịu quá tải vượt trội. Rất nhiều dây chuyền sản xuất cũ hoặc các ứng dụng tải nặng vẫn đang vận hành dựa trên dòng thiết bị này. Tuy nhiên, việc tìm kiếm tài liệu hướng dẫn cài đặt biến tần LS iS5 chuẩn xác, tiếng Việt và có tính thực hành cao hiện nay không hề dễ dàng.

Bài viết này được biên soạn bởi đội ngũ kỹ thuật của Tự Động Hóa Toàn Cầu, nhằm cung cấp cho bạn một cẩm nang toàn diện nhất. Chúng tôi sẽ không chỉ dừng lại ở lý thuyết, mà đi sâu vào các bước đấu nối, cài đặt tham số thực tế và khắc phục sự cố, giúp bạn làm chủ hoàn toàn thiết bị này.

Tổng quan kỹ thuật về dòng biến tần LS iS5

Trước khi đi vào các thao tác cài đặt, người kỹ thuật viên cần hiểu rõ đặc tính của thiết bị mình đang làm việc. LS iS5 (Starvert iS5) là dòng biến tần hiệu suất cao, được thiết kế đặc biệt cho các ứng dụng đòi hỏi mô-men xoắn lớn và độ chính xác cao.

Đặc điểm nổi bật

Dòng iS5 sử dụng công nghệ điều khiển Sensorless Vector, cho phép duy trì mô-men xoắn mạnh mẽ ngay cả ở tốc độ thấp. Điều này cực kỳ quan trọng đối với các ứng dụng như máy đùn nhựa, máy nâng hạ (cẩu trục), hoặc máy nghiền. Khả năng chịu quá tải của iS5 thường là 150% trong 60 giây, đảm bảo sự ổn định khi hệ thống gặp tải đột ngột.

Tại sao cần cài đặt đúng kỹ thuật?

Việc cài đặt biến tần LS iS5 không chỉ đơn thuần là làm cho động cơ quay. Một quy trình cài đặt chuẩn sẽ giúp:

Tối ưu hóa hiệu suất: Động cơ hoạt động êm ái, tiết kiệm điện năng.
Bảo vệ hệ thống: Kích hoạt đúng các chế độ bảo vệ quá dòng, quá áp, mất pha.
Kéo dài tuổi thọ: Giảm thiểu xung điện áp gây hại cho cuộn dây động cơ và vòng bi.

Chuẩn bị và Sơ đồ đấu nối biến tần LS iS5

An toàn là yếu tố tiên quyết trong tự động hóa. Trước khi cấp nguồn, hãy đảm bảo bạn đã chuẩn bị đầy đủ công cụ và hiểu rõ sơ đồ mạch điện.

Dụng cụ cần thiết

Tuốc nơ vít (dẹt và bake) kích thước phù hợp với cầu đấu (terminal).
Đồng hồ vạn năng để kiểm tra điện áp đầu vào và thông mạch.
Bộ tài liệu Manual của LS iS5 (nếu có).

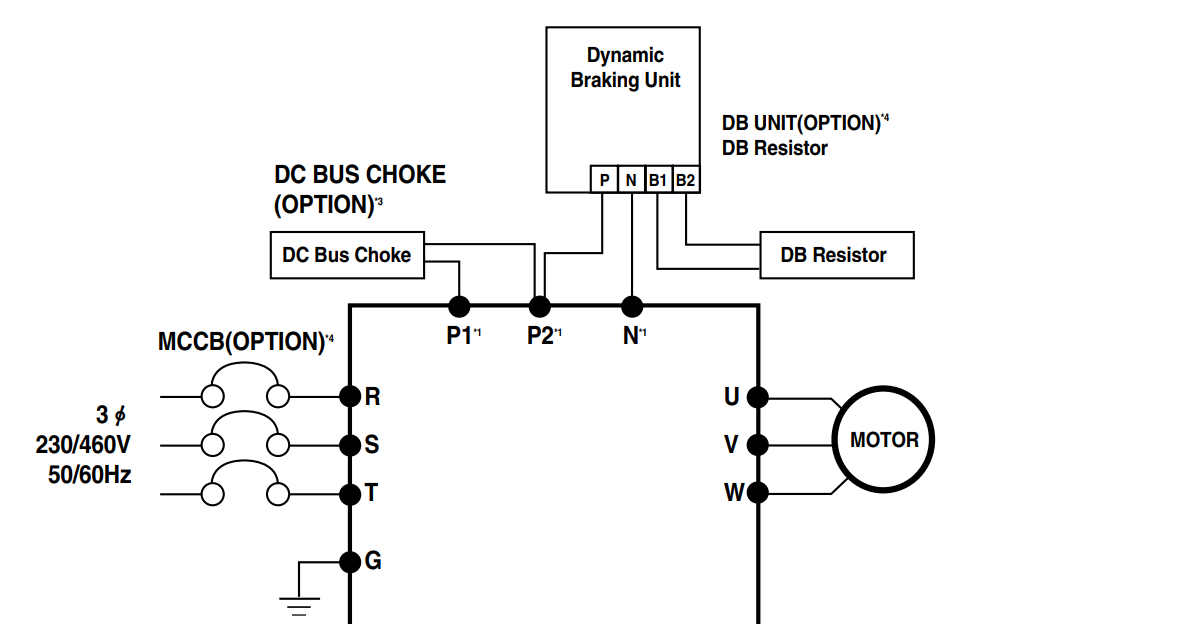

Sơ đồ đấu nối mạch động lực

Đây là phần quan trọng nhất để tránh cháy nổ thiết bị. Bạn cần phân biệt rõ ràng giữa đầu vào nguồn điện và đầu ra động cơ.

Chân R, S, T: Đây là các chân cấp nguồn đầu vào.
- Với biến tần 3 pha 380V: Cấp điện áp 3 pha 380VAC.
- Với biến tần 1 pha 220V (loại nhỏ): Cấp nguồn vào R và T.
- Lưu ý tuyệt đối: Không được cấp nguồn vào các chân U, V, W. Nếu nhầm lẫn, biến tần sẽ nổ ngay lập tức khi cấp điện.
Chân U, V, W: Đấu nối ra 3 pha của động cơ. Cần kiểm tra cách đấu dây của động cơ (Sao hoặc Tam giác) để phù hợp với điện áp đầu ra của biến tần.
Chân G (Ground): Phải nối đất để chống nhiễu và đảm bảo an toàn cho người vận hành.
Chân B1, B2: Dùng để gắn điện trở xả. Thường dùng cho các ứng dụng có quán tính lớn hoặc cần dừng nhanh (như cẩu trục, thang hàng).

Sơ đồ đấu nối mạch điều khiển (I/O)

Để điều khiển biến tần chạy/dừng hoặc thay đổi tốc độ, chúng ta thao tác trên hàng kẹp điều khiển:

P1, P2, P3…: Các chân đầu vào đa chức năng (Multi-function inputs).
FX: chạy thuận, RX: chạy nghịch.
CM (Common): Chân chung cho các tín hiệu số. Việc kích hoạt FX, RX được thực hiện bằng cách nối thông với CM .
VR, V1, CM: Chân đấu chiết áp (biến trở) ngoài.
- VR: Nguồn 11V.
- V1: Tín hiệu analog đầu vào (0-10V).
- 5G: Chân 0V của tín hiệu analog.

Thao tác trên bàn phím (Keypad) của LS iS5

Khác với các dòng iG5A sử dụng màn hình LED 7 đoạn đơn giản, cài đặt biến tần LS iS5 thường được thực hiện trên bàn phím LCD có khả năng hiển thị ký tự rõ ràng hơn, nhưng cấu trúc menu cũng phức tạp hơn.

Các phím chức năng chính

MODE: Dùng để chuyển đổi giữa các nhóm thông số (Drive group, Function group 1, Function group 2, I/O group).
Phím Mũi tên (Lên/Xuống/Trái/Phải): Dùng để di chuyển giữa các mã lệnh trong một nhóm hoặc thay đổi giá trị.
ENTER: Dùng để truy cập vào giá trị cài đặt và lưu giá trị sau khi thay đổi.
STOP/RESET: Dùng để dừng động cơ hoặc reset lỗi khi biến tần gặp sự cố.
FWD/REV: Phím chạy thuận/nghịch (chỉ có tác dụng khi chọn chế độ điều khiển bằng bàn phím).

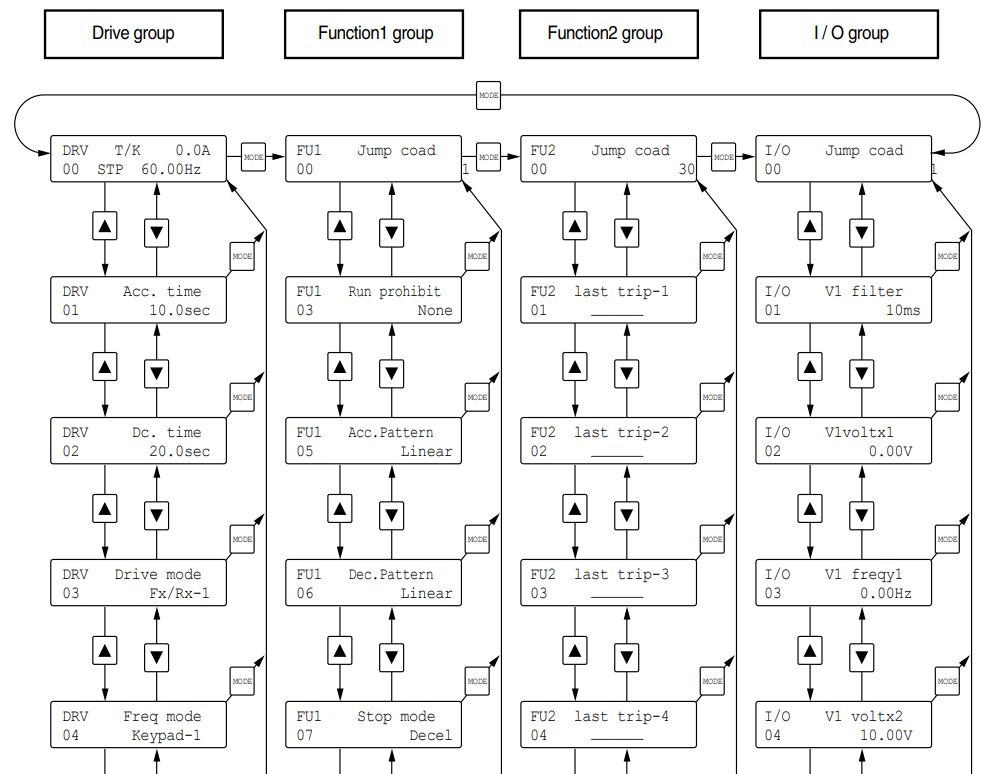

Cấu trúc nhóm lệnh (Parameter Groups)

Biến tần LS iS5 chia thông số thành 4 nhóm chính mà bạn cần nắm vững:

Drive Group (DRV): Các thông số vận hành cơ bản (Tần số đặt, thời gian tăng/giảm tốc, chế độ chạy).
Function Group 1 (FU1): Các chức năng cơ bản (Tần số max, chế độ dừng, V/f pattern).
Function Group 2 (FU2): Các chức năng nâng cao (Thông số động cơ, chế độ bảo vệ, Sensorless Vector).
Input/Output Group (I/O): Cài đặt chức năng cho các chân đầu vào/ra (P1, P2, P3, Relay output, Analog output).

Hướng dẫn cài đặt thông số chi tiết

Sau đây là quy trình cài đặt biến tần LS iS5 cho một ứng dụng phổ biến nhất: Điều khiển chạy/dừng bằng công tắc ngoài và điều chỉnh tốc độ bằng biến trở (chiết áp) ngoài.

Bước 1: Reset về mặc định nhà sản xuất

Trước khi cài đặt mới, lời khuyên từ Tự Động Hóa Toàn Cầu là bạn nên reset biến tần để xóa bỏ các cài đặt cũ, tránh xung đột.

Vào nhóm FU2, tìm mã H93 (Parameter Initialize).
Đặt giá trị là 1 (All Groups) và nhấn Enter. Biến tần sẽ khởi động lại với thông số gốc.

Bước 2: Cài đặt thông số động cơ

Để biến tần bảo vệ động cơ tốt nhất, bạn cần nhập thông số trên nhãn (nameplate) của động cơ vào nhóm FU2.

FU2-30 (Motor Type): Chọn loại động cơ.
FU2-31 (Motor Poles): Số cực động cơ (Ví dụ: 4 cực cho tốc độ 1450 rpm).
FU2-32 (Rated Slip): Hệ số trượt (có thể để tự động).
FU2-33 (Rated Current): Dòng định mức của động cơ (A). Rất quan trọng để bảo vệ quá tải.

Bước 3: Cài đặt lệnh chạy và lệnh tần số

Đây là bước quyết định cách bạn vận hành máy.

Chọn lệnh chạy:

Vào nhóm DRV, tìm mã DRV-03.
Cài đặt = 1 (Fx/Rx-1): Chạy bằng terminal ngoài (kích chân FX để chạy thuận, RX để chạy nghịch).
- Lưu ý: Nếu muốn chạy bằng bàn phím, chọn = 0.

Chọn lệnh tần số:

Vào nhóm DRV, tìm mã DRV-04 (Freq Mode).
Cài đặt = 2 (V1): Điều chỉnh tốc độ bằng biến trở ngoài đấu vào chân V1 (0-10V).
- Lưu ý: Nếu muốn chỉnh tốc độ bằng phím lên/xuống trên màn hình, chọn = 0.

Bước 4: Cài đặt thời gian tăng tốc và giảm tốc

DRV-01 (Accel Time): Thời gian tăng tốc từ 0Hz đến tần số Max. Ví dụ: đặt 10s. Nếu tải nặng, quán tính lớn, hãy tăng thời gian này lên để tránh lỗi quá dòng .
DRV-02 (Decel Time): Thời gian giảm tốc từ Max về 0Hz. Ví dụ: đặt 10s. Nếu muốn dừng nhanh hơn, cần lắp thêm điện trở xả và cài đặt thêm thông số xả.

Bước 5: Cài đặt giới hạn tần số

FU1-20 (Max Freq): Tần số tối đa. Thường đặt 50Hz hoặc 60Hz tùy lưới điện và động cơ.
FU1-21 (Base Freq): Tần số cơ bản. Đặt bằng tần số ghi trên nhãn động cơ.

Bảng mã lỗi thường gặp và Cách khắc phục

Trong quá trình vận hành, việc biến tần báo lỗi là điều khó tránh khỏi. Dưới đây là các lỗi phổ biến trên dòng LS iS5 và cách xử lý nhanh:

Mã lỗi	Tên lỗi	Nguyên nhân có thể	Cách khắc phục
OC1	Over Current (Quá dòng)	Động cơ bị kẹt, ngắn mạch pha, thời gian tăng tốc quá ngắn.	Kiểm tra tải, kiểm tra cách điện động cơ, tăng thời gian Accel Time.
OV	Over Voltage (Quá áp)	Điện áp nguồn quá cao, tải có quán tính lớn dừng quá gấp.	Kiểm tra điện áp nguồn, tăng thời gian Decel Time, lắp điện trở xả.
LV	Low Voltage (Thấp áp)	Nguồn cấp bị sụt áp, dây nguồn lỏng, khởi động từ cấp nguồn bị lỗi.	Đo lại điện áp đầu vào, kiểm tra siết chặt các tiếp điểm.
OLT	Over Load (Quá tải)	Động cơ hoạt động quá công suất trong thời gian dài.	Giảm tải, kiểm tra tỉ số truyền hộp số, chọn biến tần công suất lớn hơn.
GF	Ground Fault	Dây dẫn ra động cơ bị rò rỉ điện hoặc chạm vỏ.	Kiểm tra cách điện dây dẫn và động cơ bằng Megomet.

Lưu ý chuyên môn: Khi gặp lỗi OC hoặc GF, tuyệt đối không được Reset và chạy lại ngay liên tục. Việc này có thể làm chết công suất IGBT bên trong biến tần. Hãy tháo dây động cơ và đo kiểm kỹ lưỡng trước.

Lưu ý về bảo trì và an toàn

Thiết bị điện tử công nghiệp, dù bền đến đâu, cũng cần được chăm sóc.

Vệ sinh định kỳ: Bụi bẩn bám vào quạt tản nhiệt và bo mạch là nguyên nhân hàng đầu gây nóng và nổ linh kiện. Hãy dùng khí nén khô để vệ sinh định kỳ 3-6 tháng/lần.
Kiểm tra quạt làm mát: Đảm bảo quạt gió của biến tần vẫn quay mạnh. Nếu quạt hỏng, biến tần sẽ báo lỗi quá nhiệt (OH) và ngừng hoạt động.
Siết lại ốc vít: Các chân đấu nối động lực có thể bị lỏng do rung động cơ học trong tủ điện, gây move và cháy chân.

Tài liệu kỹ thuật

Catalogue biến tần LS is5

Manual biến tần LS is5

Hướng dẫn cài đặt biến tần LS is5 Tiếng Việt

Kết luận

Dòng biến tần LS iS5 tuy là dòng đời cũ nhưng vẫn mang trong mình sức mạnh và độ tin cậy cao nếu được khai thác đúng cách. Việc cài đặt biến tần LS iS5 đòi hỏi sự tỉ mỉ từ khâu đấu nối đến cài đặt thông số phần mềm. Hy vọng bài viết chuyên sâu này đã giúp bạn nắm bắt được quy trình cốt lõi để làm chủ thiết bị.

Tại Tự Động Hóa Toàn Cầu, chúng tôi không chỉ cung cấp thiết bị mà còn mang đến giải pháp kỹ thuật toàn diện. Nếu bạn gặp khó khăn trong quá trình cài đặt hoặc cần tư vấn về các giải pháp nâng cấp, thay thế, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của chúng tôi.

Chúng tôi hiểu rằng, lý thuyết luôn cần đi đôi với thực hành. Đôi khi một video hướng dẫn hoặc sự cầm tay chỉ việc sẽ giúp bạn tiết kiệm hàng giờ mò mẫm tài liệu.
