Giới thiệu

Biến tần LS iE5 (Starvert iE5) là dòng biến tần siêu nhỏ gọn, được thiết kế chuyên biệt cho các ứng dụng công suất thấp và không gian lắp đặt hạn chế. Mặc dù có kích thước nhỏ bé, nhưng việc làm chủ thiết bị này vẫn là một thách thức đối với những kỹ thuật viên mới vào nghề do giao diện hiển thị rút gọn và hệ thống tham số đặc thù. Bài viết này sẽ cung cấp quy trình cài đặt biến tần ls ie5 chuẩn kỹ thuật, giúp bạn tự tin vận hành hệ thống máy móc một cách an toàn và hiệu quả.

Tổng quan về dòng biến tần LS iE5

Trước khi đi vào chi tiết cài đặt, chúng ta cần hiểu rõ đối tượng mà mình đang làm việc. LS iE5 là dòng biến tần Micro Drive có dải công suất từ 0.1kW đến 0.4kW, điện áp đầu vào 1 pha 200V – 230V và đầu ra 3 pha 200V – 230V.

Đặc điểm nổi bật của dòng này là kích thước cực kỳ nhỏ gọn (chiều cao chỉ khoảng 128mm), thường được ứng dụng trong:

Băng tải nhỏ, băng chuyền đóng gói.
Máy chạy bộ.
Cửa tự động.
Các cơ cấu rung hoặc máy chế biến thực phẩm cỡ nhỏ.

Vì hướng tới phân khúc “ngon – bổ – rẻ”, màn hình của iE5 không hiển thị đầy đủ tên thông số như dòng iG5A hay iS7, mà sử dụng mã số và đèn LED. Do đó, việc nắm vững bảng mã thông số là yếu tố sống còn khi thực hiện cài đặt biến tần ls ie5.

Sơ đồ đấu nối biến tần LS iE5 an toàn và hiệu quả

Một hệ thống tự động hóa ổn định bắt đầu từ việc đấu nối chính xác. Sai sót ở bước này không chỉ khiến biến tần không hoạt động mà còn gây cháy nổ linh kiện nguồn hoặc động cơ.

1. Đấu nối mạch động lực

Đối với dòng LS iE5 đầu vào 1 pha 220V, bạn cần tuân thủ sơ đồ sau:

Chân L1 và L2: Đây là hai chân cấp nguồn đầu vào xoay chiều 1 pha 220V. Tuyệt đối không cấp nhầm nguồn 380V vào vị trí này, điều này sẽ làm nổ tụ và varistor bảo vệ ngay lập tức.( còn với dòng đầu vào 3 pha 220V thì cấp điện vào 3 chân R, S, T )
Chân U, V, W: Kết nối tới 3 dây pha của động cơ.
Chân G (Ground): Bắt buộc phải nối đất để chống nhiễu và đảm bảo an toàn cho người vận hành.

Lưu ý quan trọng: Không được lắp Aptomat hoặc Contactor ở phía đầu ra (U, V, W) để đóng cắt động cơ khi biến tần đang chạy. Việc này sẽ tạo ra xung điện áp ngược phá hỏng IGBT công suất của biến tần.

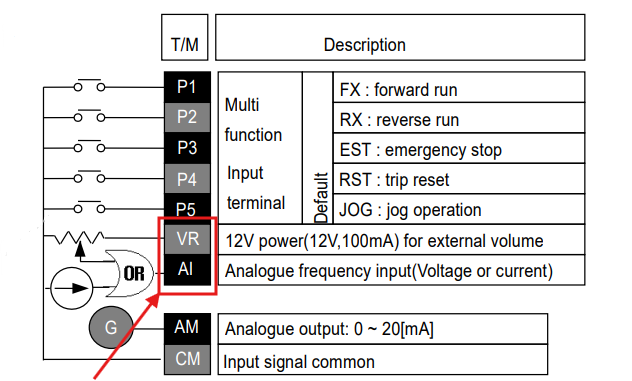

2. Đấu nối mạch điều khiển

Để điều khiển biến tần chạy/dừng và thay đổi tốc độ, chúng ta sử dụng các chân tín hiệu (I/O) trên cầu đấu điều khiển:

P1, P2: Các chân đầu vào đa chức năng (Mặc định P1 là chạy thuận FX, P2 là chạy nghịch RX hoặc Reset tùy cài đặt).
CM: Chân chung (Common) cho các tín hiệu số.
VR, AI, CM: Dùng cho biến trở ngoài (Potentiometer).
- VR: Nguồn 12V cho biến trở.
- AI: Chân nhận tín hiệu Analog.
- CM: Chân 0V.

Hướng dẫn thao tác trên bàn phím

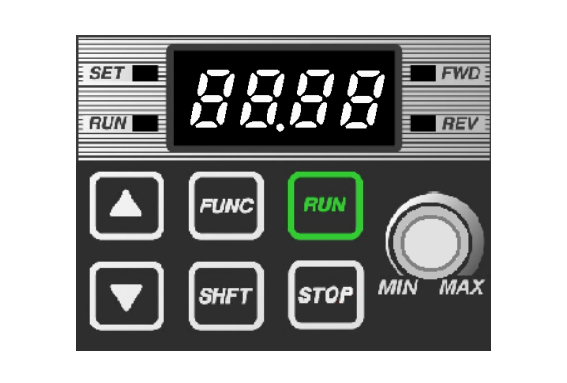

Giao diện của LS iE5 khá tối giản với 4 phím điều hướng và một màn hình LED 3 chữ số. Để cài đặt biến tần ls ie5 thành thạo, bạn cần hiểu chức năng các phím:

Nút Lên/Xuống (Up/Down): Dùng để di chuyển giữa các mã lệnh hoặc tăng giảm giá trị thông số.
Nút Trái/Phải (Left/Right): Dùng để chuyển nhóm thông số hoặc di chuyển con trỏ khi sửa số liệu.
Nút FUNC: Xác nhận truy cập vào thông số hoặc lưu giá trị sau khi thay đổi.
Nút SHFT: Di chuyển giữa các nhóm còn lại trong quá trình thiết lập tham số.
Nút RUN/STOP: Chạy và dừng biến tần ở chế độ điều khiển trên bàn phím.

Một điểm đặc biệt của dòng iE5 là khi bạn thay đổi thông số, màn hình sẽ nhấp nháy. Bạn bắt buộc phải ấn Enter một lần nữa để lưu, khi số ngừng nhấp nháy nghĩa là giá trị đã được ghi nhớ.

Quy trình cài đặt biến tần LS iE5 từng bước

Dưới đây là quy trình chuẩn mà tôi thường áp dụng cho các dự án thực tế, đảm bảo biến tần hoạt động đúng ý đồ thiết kế ngay từ lần chạy thử đầu tiên.

Bước 1: Reset biến tần về mặc định nhà sản xuất

Đối với biến tần cũ hoặc khi bạn bị rối trong quá trình cài đặt, việc reset là cần thiết để xóa sạch các thiết lập sai lệch trước đó.

Tìm đến thông số: P85.
Thay đổi giá trị từ 0 sang 1.
Nhấn FUNC. Biến tần sẽ tự động reset toàn bộ thông số về trạng thái xuất xưởng.

Bước 2: Cài đặt lệnh chạy

Bạn cần xác định xem mình muốn khởi động biến tần bằng nút nhấn trên màn hình hay bằng công tắc ngoài/PLC. Thông số quy định việc này là drv.

Truy cập thông số drv.
Chọn giá trị:

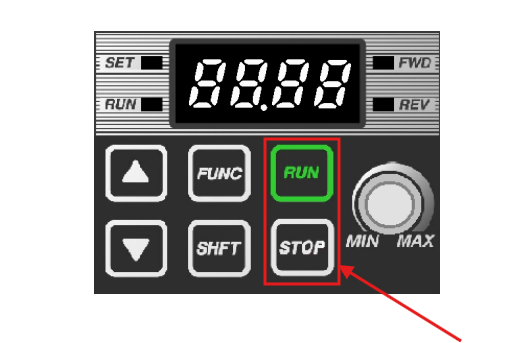

- 0: Điều khiển chạy/dừng bằng bàn phím.

- 1: Điều khiển bằng công tắc ngoài đấu vào chân P1, P2.
- 2: Điều khiển qua truyền thông RS485 (Modbus).

Bước 3: Cài đặt lệnh tần số (Frequency Source)

Bước này xác định cách bạn thay đổi tốc độ động cơ. Thông số quy định là Frq.

Truy cập thông số Frq.
Chọn giá trị:
- 0: Thay đổi tần số bằng phím Lên/Xuống trên bàn phím.
- 3: Sử dụng tín hiệu Analog 0-10V từ biến trở ngoài hoặc PLC.

- 4: Truyền thông RS485.

Bước 4: Cài đặt thời gian tăng tốc và giảm tốc

Đây là hai thông số cực kỳ quan trọng ảnh hưởng đến độ bền cơ khí và sự êm ái của hệ thống.

ACC (Acceleration Time): Thời gian để động cơ tăng tốc từ 0Hz đến tần số max.
- Với tải nhẹ (quạt, bơm nhỏ): Có thể để 3s – 5s.
- Với tải nặng hoặc quán tính lớn (bánh đà): Cần tăng lên 10s – 20s để tránh báo lỗi quá dòng.
dEc (Deceleration Time): Thời gian để động cơ giảm tốc từ tần số max về 0Hz.
- Cần cài đặt hợp lý để tránh lỗi quá áp do động cơ phát ngược điện về biến tần khi dừng gấp.

Bước 5: Cài đặt thông số động cơ và giới hạn

Để bảo vệ động cơ tốt nhất, bạn nên nhập các thông số từ nhãn động cơ vào biến tần (nhóm hàm H):

P40: cài đặt kiểu động cơ sử dụng
P41: số cực của động cơ.
P43: Cài đặt dòng định mức của động cơ.
P44: Dòng định mức của động cơ khi không có tải.

Bảng tóm tắt thông số cài đặt nhanh

Để thuận tiện cho việc tra cứu khi cài đặt biến tần ls iE5 tại hiện trường, tôi đã tổng hợp bảng các thông số thiết yếu nhất dưới đây:

Mã số	Tên thông số	Giá trị cài đặt gợi ý	Diễn giải
drv	Lệnh chạy	1	Chạy bằng công tắc ngoài (Terminal)
Frq	Lệnh tần số	3	Chỉnh tốc độ bằng biến trở ngoài 0-10V
ACC	Thời gian tăng tốc	5.0	5 giây
dEc	Thời gian giảm tốc	5.0	5 giây

Các lỗi thường gặp và cách khắc phục trên LS iE5

Trong quá trình sử dụng, dù đã cài đặt biến tần ls ie5 chuẩn xác, bạn vẫn có thể gặp phải một số mã lỗi. Là một kỹ thuật viên, bạn cần bình tĩnh xử lý dựa trên mã hiển thị:

Lỗi OCt (Over Current): Quá dòng điện.
- Nguyên nhân: Động cơ bị kẹt cơ khí, thời gian tăng tốc (ACC) quá ngắn, hoặc ngắn mạch pha đầu ra.
- Khắc phục: Kiểm tra tải, tăng thời gian ACC, kiểm tra cách điện dây dẫn motor.
Lỗi OVt (Over Voltage): Quá điện áp.
- Nguyên nhân: Thời gian giảm tốc (dEc) quá ngắn khiến động cơ xả điện về biến tần nhanh quá mức, hoặc điện áp nguồn đầu vào quá cao.
- Khắc phục: Tăng thời gian dEc, kiểm tra nguồn điện lưới.
Lỗi OLt (Over Load): Quá tải.
- Nguyên nhân: Động cơ phải kéo tải quá nặng trong thời gian dài.
- Khắc phục: Giảm tải hoặc thay thế động cơ/biến tần công suất lớn hơn.
Lỗi GFt (Ground Fault): Chạm đất.
- Nguyên nhân: Dây dẫn ra động cơ bị rò rỉ điện xuống vỏ máy hoặc đất.
- Khắc phục: Dùng đồng hồ Megomet kiểm tra cách điện của dây và động cơ.

Mẹo nhỏ từ kinh nghiệm thực tế

Khi làm việc với các hệ thống tự động hóa sử dụng nguồn tổ ong hoặc nguồn gắn thanh ray để nuôi các thiết bị điều khiển (như Rơ le trung gian kích lệnh cho biến tần), hãy chắc chắn rằng điểm 0V của nguồn 24VDC và điểm CM của biến tần được xử lý tách biệt hoặc nối chung tùy theo thiết kế chống nhiễu (Sink/Source).

Ngoài ra, với môi trường ẩm ướt, dù biến tần được đặt trong tủ điện, bạn vẫn nên xem xét việc phủ thêm lớp keo bảo vệ mạch cho bo mạch biến tần nếu điều kiện cho phép, vì dòng iE5 có thiết kế khá hở để tản nhiệt tự nhiên.

Tài liệu kỹ thuật

Catalogue biến tần LS ie5

Manual biến tần LS ie5

Kết luận

Việc cài đặt biến tần ls ie5 không quá phức tạp nếu bạn nắm vững quy trình từ đấu nối mạch lực, mạch điều khiển đến việc thiết lập các nhóm thông số cơ bản như drv, Frq, ACC, dEc. Sự ổn định của một hệ thống tự động hóa phụ thuộc rất nhiều vào sự chỉnh chu trong từng bước cài đặt nhỏ nhất của người kỹ thuật viên.

Hy vọng bài viết này đã cung cấp cho bạn một cái nhìn toàn diện và hướng dẫn thực hành cụ thể. Tuy nhiên, kiến thức về biến tần và tự động hóa là vô tận, và việc được “cầm tay chỉ việc” trực tiếp trên thiết bị sẽ giúp bạn tiến bộ nhanh hơn gấp nhiều lần so với chỉ đọc lý thuyết.
