Giới thiệu

Trong bối cảnh nền công nghiệp hiện đại đang hướng tới mục tiêu tối ưu hóa năng lượng và tự động hóa quy trình, việc kiểm soát tốc độ động cơ trong các hệ thống bơm và quạt đã trở thành yêu cầu tiên quyết.

Giữa hàng loạt các giải pháp trên thị trường, dòng biến tần chuyên dụng INVT GD270 nổi lên như một “trợ thủ” đắc lực nhờ sở hữu các thuật toán điều khiển thông minh dành riêng cho lĩnh vực HVAC, xử lý nước thải và tưới tiêu nông nghiệp. Với khả năng tương thích linh hoạt và dải công suất rộng, GD270 không chỉ giúp bảo vệ động cơ mà còn mang lại hiệu quả tiết kiệm điện năng vượt trội.

Tuy nhiên, thực tế triển khai tại các nhà máy cho thấy, việc sở hữu một thiết bị tốt mới chỉ là điều kiện cần. Điều kiện đủ để hệ thống vận hành bền bỉ và ổn định chính là quy trình cấu hình tham số chính xác. Việc cài đặt Biến tần INVT GD270 đúng kỹ thuật không chỉ giúp thiết bị hoạt động trơn tru mà còn ngăn ngừa các sự cố cháy nổ, lỗi quá tải hay xung đột truyền thông thường gặp.

Bài viết này sẽ hướng dẫn cho bạn những kiến thức cơ bản về cài đặt biến tần: đấu nối, cài đặt các thông số cho các ứng dụng cơ bản như chạy thuận chạy nghịch, tăng giảm tốc độ động cơ,.. Cách cài đặt nâng cao sẽ được giảng day trong khóa học biến tần miễn phí do công ty Tự động hóa toàn cầu tổ chức trong thời gian sắp tới.

Chuẩn bị trước khi cài đặt biến tần INVT GD270

Trước khi tiến hành cài đặt biến tần INVT GD270, bạn cần thực hiện một số bước kiểm tra và chuẩn bị cơ bản. Bước này giúp đảm bảo an toàn khi vận hành, đồng thời tránh các lỗi phổ biến khiến biến tần báo lỗi hoặc động cơ không hoạt động đúng.

Kiểm tra nguồn cấp cho biến tần

Xác định đúng điện áp nguồn vào của biến tần GD270 (thường là 3 pha 380–480V AC, tùy model).
Đảm bảo nguồn điện ổn định, không mất pha, không sụt áp nghiêm trọng.
Kiểm tra aptomat, MCCB và dây nguồn có phù hợp với công suất biến tần hay không.

Lưu ý: Cấp sai điện áp hoặc nguồn không ổn định là nguyên nhân rất thường gặp khiến biến tần không khởi động hoặc báo lỗi ngay khi cấp điện.

Kiểm tra thông số động cơ

Chuẩn bị đầy đủ thông tin trên nhãn động cơ, bao gồm:

Công suất động cơ (kW hoặc HP)
Điện áp định mức (V)
Dòng điện định mức (A)
Tần số định mức (Hz)
Tốc độ định mức (vòng/phút – rpm)

Đây là những thông số bắt buộc phải nhập trong quá trình cài đặt cơ bản để biến tần điều khiển và bảo vệ động cơ chính xác.

Đối chiếu công suất biến tần và động cơ

Công suất biến tần ≥ công suất động cơ.
Với ứng dụng bơm, quạt, thông thường có thể chọn biến tần bằng hoặc lớn hơn 1 cấp so với công suất motor.
Không khuyến khích dùng biến tần quá nhỏ so với motor vì dễ gây quá dòng và lỗi bảo vệ.

Đảm bảo an toàn khi thao tác

Ngắt hoàn toàn nguồn điện trước khi đấu dây.
Không chạm tay vào các cực đấu dây khi biến tần đang có điện.
Sau khi ngắt nguồn, chờ ít nhất 5–10 phút để tụ DC xả hết điện trước khi thao tác.

Đấu nối cơ bản biến tần

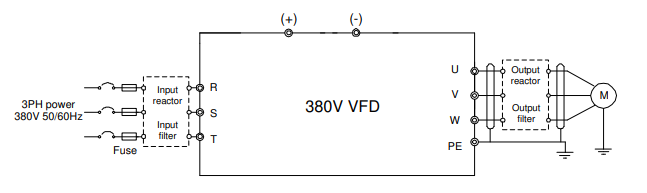

Sơ đấu nối biến tần

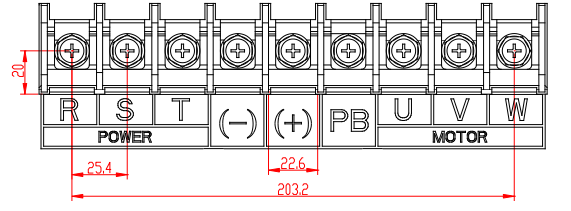

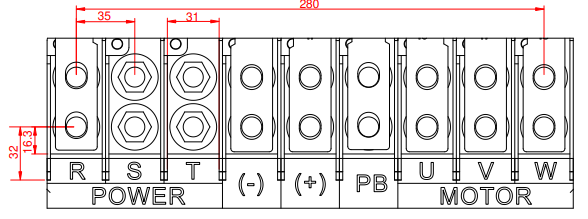

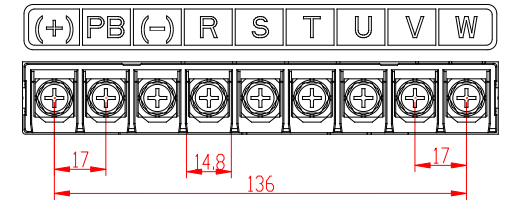

Sơ đồ ngõ Terminal của hệ thống

cai-dat-bien-tan-invt-gd270 — Terminal mạch cho 3PH 380V 1.5-7.5kW

Ký hiệu chân	Mô tả chi tiết chức năng
R, S, T	Đầu vào nguồn AC 3 pha: Dùng để kết nối trực tiếp với lưới điện nguồn.
U, V, W	Đầu ra AC 3 pha: Cấp nguồn cho động cơ (trong hầu hết các ứng dụng thực tế).
(+)	Bus DC: Chân (+) và (-) có thể sử dụng để dùng chung Bus DC giữa các biến tần hoặc kết nối với bộ nguồn DC bên ngoài.
(-)
PE	Chân tiếp địa (Grounding): Đầu nối bảo vệ an toàn; mỗi thiết bị cần có hai đầu nối PE và phải được nối đất đúng quy chuẩn kỹ thuật.
PB	Chân dự phòng: Không hỗ trợ chức năng phanh (braking function) trên dòng này.

Nhập thông số động cơ

Việc nhập đầy đủ và chính xác các thông số định mức của động cơ theo nhãn motor là yêu cầu bắt buộc, giúp biến tần nhận diện đúng đặc tính động cơ, từ đó tính toán chính xác và kích hoạt các chức năng bảo vệ một cách hiệu quả, đảm bảo động cơ vận hành an toàn và ổn định.

P02.01: Công suất định mức của motor, 0.1 ~ 3000.0 Kw, giá trị mặc định tùy theo model.
P02.02: Tần số định mức của motor, 0.01Hz ~ P00.03, giá trị mặc định: 50Hz
P02.03: Tốc độ định mức của motor (đơn vị RPM – vòng/phút), 1 ~ 60000rpm.
P02.04: Điện áp định mức của motor (đơn vị V), 0 ~ 1200V.
P02.05: Cường độ dòng điện định mức của motor (đơn vị A), 0.8 ~ 6000.0A.

Chọn chế độ điều khiển cơ bản

Chọn chế độ điều khiển

Ở mức cài đặt cơ bản với biến tần INVT GD270, người dùng thường lựa chọn chế độ điều khiển V/F ( điện áp/tần số). Chế độ V/F phù hợp cho các ứng dụng đơn giản như bơm, quạt, nơi yêu cầu mô-men không quá cao và tải thay đổi chậm. Ưu điểm là dễ cài đặt, ổn định và ít phát sinh lỗi. Để chọn chế độ V/F, nhập P00.00 rồi chọn thông số cài đặt là 2.

Chọn nguồn lệnh Run/Stop

Chọn thông số P00.01 với các thông số cài đặt:

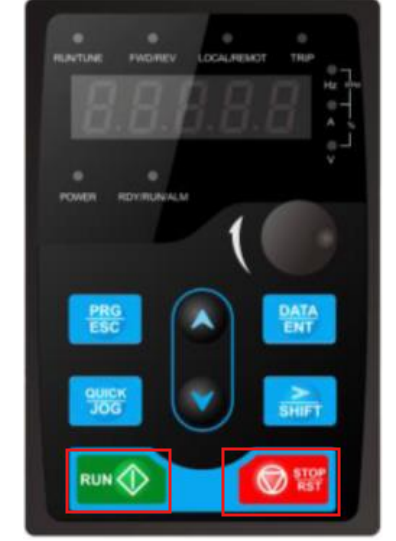

P00.01-0: Chạy/Dừng bằng bàn phím có trên biến tần

P00.01-1: Chạy/Dừng bằng các ngỏ điều khiển terminal. Tín hiệu thường dùng là S1 hoặc S2 kết nối với COM.
P00.01-2: Chạy/Dừng bằng truyền thông, chọn P00.02 = 0 để truyền thông bằng Modbus RTU.

Chọn nguồn đặt tốc độ

Biến tần phải nhận một tín hiệu tham chiếu để xác định tần số làm việc tương ứng với tốc độ động cơ, và chính tham số này quy định phương thức bạn sử dụng để điều chỉnh tốc độ vận hành.

P00.06: Lựa chọn tần số chạy kênh A.

P00.07: Lựa chọn tần số chạy kênh B.

Chú ý: Tần số A và B không thể set cùng một giá trị.

Giá trị cài đặt:

0: đặt tốc độ bằng bàn phím
1: Cài đặt bằng kênh AI1. Giá trị tần số chạy được điều khiển bởi ngõ vào analog, AI1 là ngõ vào điện áp từ -10V~10V.0~10V/0~20mA.
2: Cài đặt bằng kênh AI2. Ngõ AI2 là từ -10V~10V.

Sử dụng biến trở để thay đổi tần số của biến tần qua kênh AI1 hoặc AI2.

Cài đặt tần số và thời gian

Cài đặt giới hạn tần số

Các thông số này giúp bảo vệ động cơ và thiết bị cơ khí bằng cách giới hạn phạm vi tốc độ hoạt động.

P00.03: Tần số ngỏ ra lớn nhất(MAX). Thông số này được sử dụng để đặt tần số ngõ ra lớn nhất của biến tần. Giá trị này phải lớn hơn hoặc bằng tần số định mức của motor.
P00.04: Giới hạn trên của tần số chạy. Giá trị tần số này có thể nhỏ hơn hoặc bằng tần số Max. Dải cài đặt: P0.05~P0.03.
P00.05: Giới hạn dưới của tần số chạy. Giá trị tần số này có thể nhỏ hơn tần số giới hạn trên. Dải cài đặt: 0.00Hz~P0.04.

Cài Đặt Thời Gian Tăng/Giảm Tốc

Các thông số này quyết định mức độ tăng giảm của tần số đầu ra, từ đó tác động trực tiếp đến đặc tính tăng tốc và giảm tốc khi động cơ khởi động hoặc dừng lại.

P00.11: Thời gian tăng tốc. Đây là thời gian để biến tần tăng tốc từ 0 Hz lên tần số MAX (P00.03). Đơn vị tính bằng giây.
P00.12: Thời gian giảm tốc. Đây là thời gian để biến tần giảm tốc từ tần số MAX (P00.03) về 0 Hz. Đơn vị tính bằng giây.

Cách reset biến tần

P00.18 = 1 : Khôi phục về cài đặt gốc của biến tần
P00.18 = 2 : Xóa lịch sử lỗi của biến tần.

Kết luận

Việc nắm vững quy trình cài đặt Biến tần INVT GD270 không chỉ đơn thuần là giúp động cơ khởi động và dừng lại, mà còn là yếu tố then chốt để khai thác tối đa các tính năng thông minh như điều khiển PID, chế độ tiết kiệm năng lượng và các thuật toán bảo vệ hệ thống bơm quạt chuyên dụng. Một cấu hình thông số chuẩn xác sẽ giúp giảm thiểu hao mòn cơ khí, tiết kiệm điện năng đáng kể và kéo dài tuổi thọ cho toàn bộ hệ thống điện của nhà máy.

Tuy nhiên, trong môi trường vận hành thực tế, mỗi hệ thống lại có những đặc thù riêng về tải và điều kiện môi trường, đòi hỏi người kỹ sư phải có tư duy xử lý tình huống linh hoạt thay vì chỉ áp dụng máy móc các bảng thông số có sẵn.
