Hướng dẫn cài đặt biến tần INVT GD20 chi tiết

Ở bài viết này, phòng Kỹ thuật Công ty Tự động hóa Toàn Cầu sẽ hướng dẫn quý khách hàng và bạn đọc cách đấu nối và cài đặt biến tần INVT GD20 cơ bản trực quan và dễ hiểu nhất.

Giới thiệu

Biến tần INVT GD20 Series là dòng biến tần đa năng thế hệ mới, hiệu suất cao, phù hợp cho các ứng dụng chế tạo máy phổ thông. Dòng GD20 sử dụng công nghệ điều khiển vector vòng hở hiện đại, mang lại khả năng kiểm soát vượt trội, đồng thời có thể lắp đặt linh hoạt: trên DIN RAIL với công suất nhỏ hoặc trên bảng tủ với công suất lớn.

Tham khảo thêm thông tin về Biến tần INVT tại đây

Video cài đặt biến tần INVT & hướng dẫn đấu nối dây trực quan và dễ hiểu nhất

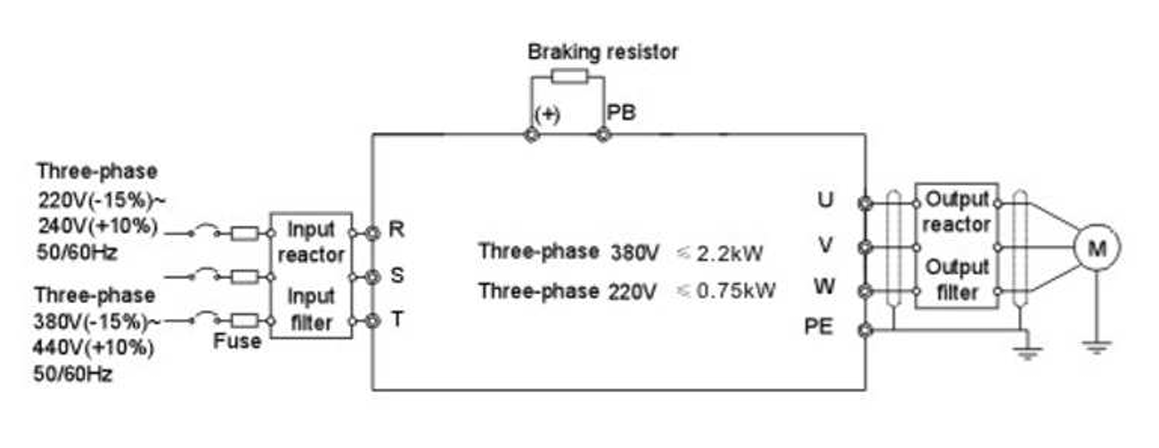

SƠ ĐỒ ĐẤU NỐI BIẾN TẦN VÀO 3 PHA 380VAC RA 3 PHA 380VAC

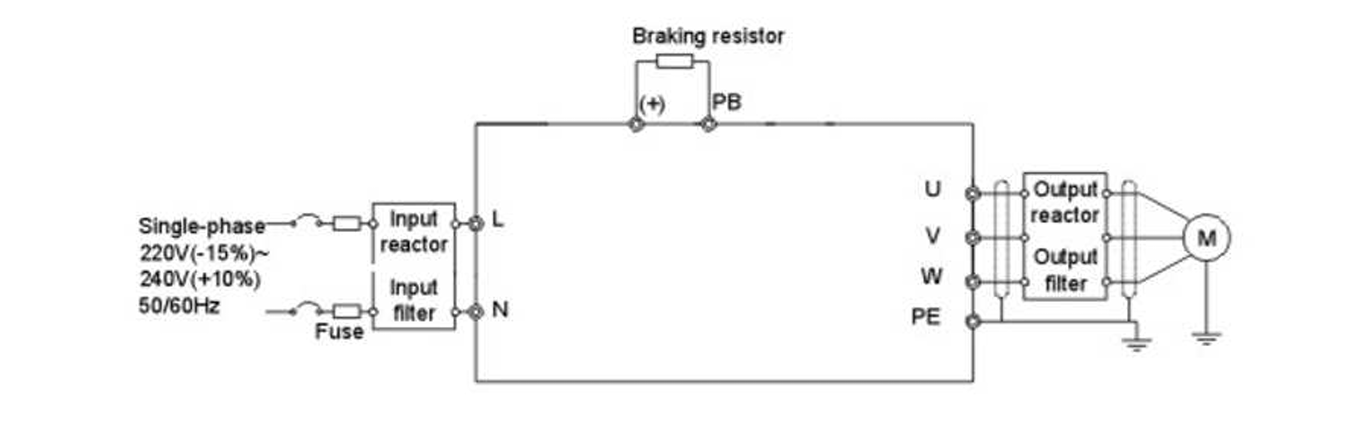

SƠ ĐỒ ĐẤU NỐI BIẾN TẦN VÀO 1 PHA 220VAC RA 3 PHA 220VAC

Chú ý:

– Với biến tần > = 4kw(vào 3 pha 380V) và biến tần >= 1.5kw(vào 1 pha 220V) thì không lắp điện trở xả như sơ đồ trên, quý khách hàng cần mua thêm bộ hãm điện trở rời và đấu nối điện trở, bộ hãm theo sơ đồ khác, vui lòng liên hệ công ty để được hướng dẫn thêm.

– Không cấp ngược nguồn làm cháy nổ biến tần

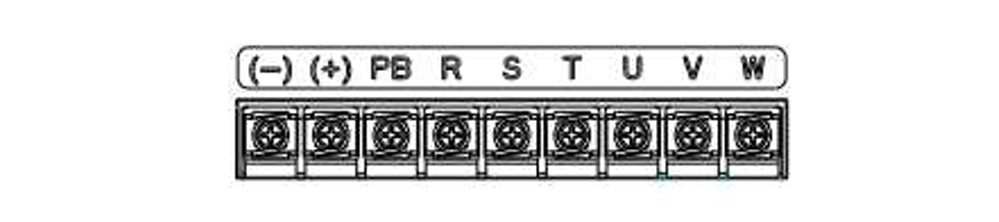

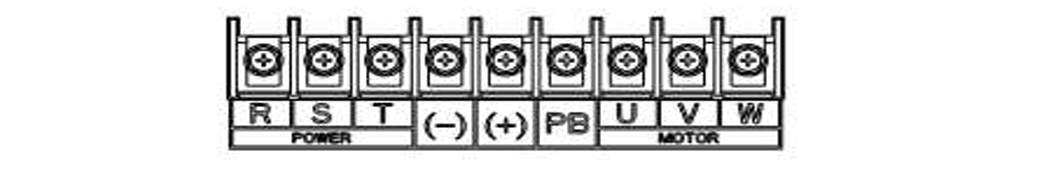

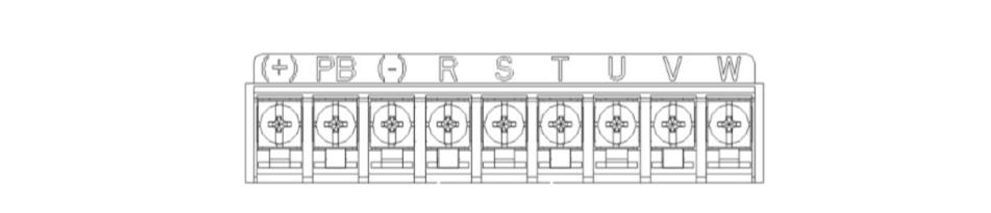

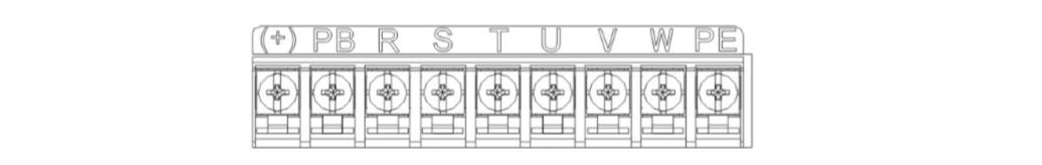

Sơ đồ ngõ Terminal của hệ thống

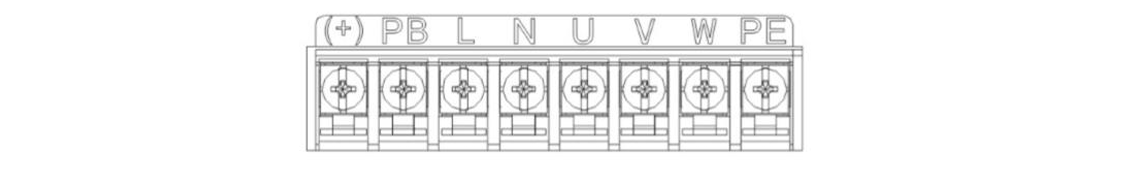

cai-dat-bien-tan-invt-gd20 — 1PH Terminal mạch chính (1pha)

Terminal	Chức năng
L, N	Ngõ vào điện áp một pha
R, S, T	Ngõ vào điện áp ba pha
PB, (+)	Chân kết nối với điện trở xả
(+), (-)	Chân kết nối với bộ hãm DBU hoặc DC bus
U, V, W	Chân ngõ vào điếp áp ba pha của động cơ
PE	Chân bảo vệ nối đất

Chú ý: Không sử dụng dây cáp động cơ không đối xứng nếu động cơ có dây nối đất Chú thích rõ cáp động cơ, cáp nguồn đầu vào, cáp điều khiển.

Cài đặt chế độ điều khiển và chạy/dừng

Việc lựa chọn và cấu hình đúng chế độ điều khiển cũng như phương thức chạy/dừng sẽ giúp biến tần tương thích và tích hợp trơn tru với hệ thống điều khiển hiện có của bạn.

P00.00: Chọn chế độ điều khiển. Giá trị thường đặt là 2 để chọn chế độ điều khiển V/F (điện áp/tần số). Chế độ này phù hợp với đa số các ứng dụng tải thông thường như quạt, bơm, băng tải

P00.01: Chọn lệnh chạy/dừng.

Giá trị cài đặt 0: Lệnh chạy/dừng sẽ được nhận từ bàn phím trên biến tần (thông qua phím RUN/STOP).
Giá trị cài đặt 1: Biến tần nhận lệnh chạy/dừng từ các ngõ vào điều khiển (Terminal). Tín hiệu thường dùng là S1 hoặc S2 kết nối với COM.

Cài đặt tốc độ

Biến tần phải nhận một tín hiệu tham chiếu để xác định tần số làm việc tương ứng với tốc độ động cơ, và chính tham số này quy định phương thức bạn sử dụng để điều chỉnh tốc độ vận hành.

P00.06: Lựa chọn tần số chạy A.

P00.07: Lựa chọn tần số chạy B.

Chú ý: Tần số A và B không thể set cùng một giá trị.

Giá trị cài đặt:

00: Đặt tốc độ bằng cách nhập giá trị tần số trực tiếp từ bàn phím biến tần.
01: Cài đặt bằng kênh AI1 (nút volume trên biến tần)

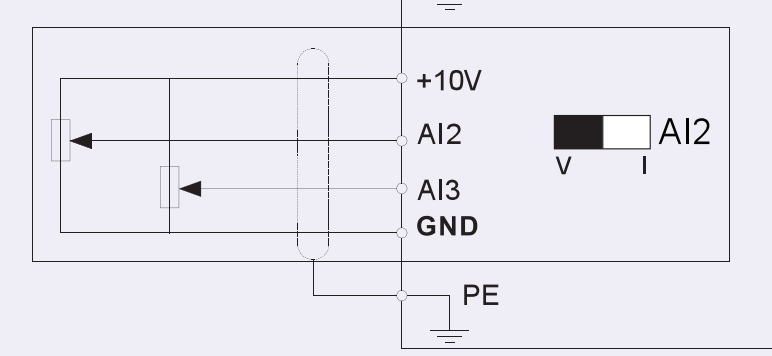

02: Đặt tốc độ bằng tín hiệu analog từ ngõ vào AI2 (thường dùng kết nối với biến trở ngoài hoặc tín hiệu 0-10V, 4-20mA từ PLC/cảm biến). Đây là lựa chọn phổ biến khi điều khiển tốc độ từ xa hoặc tự động.

Cài đặt giới hạn tần số

Các thông số này giúp bảo vệ động cơ và thiết bị cơ khí bằng cách giới hạn phạm vi tốc độ hoạt động.

P00.03: Tần số ngỏ ra lớn nhất(MAX). Thông số này được sử dụng để đặt tần số ngõ ra lớn nhất của biến tần. Giá trị này phải lớn hơn hoặc bằng tần số định mức của motor.
P00.04: Giới hạn trên của tần số chạy. Giá trị tần số này có thể nhỏ hơn hoặc bằng tần số Max. Dải cài đặt: P00.04~400.00Hz
P00.05: Giới hạn dưới của tần số chạy. Giá trị tần số này có thể nhỏ hơn hoặc bằng một tần số giới hạn dưới. Dải cài đặt: 0.00Hz~P00.04

Cài Đặt Thời Gian Tăng/Giảm Tốc

Các thông số này quyết định mức độ tăng giảm của tần số đầu ra, từ đó tác động trực tiếp đến đặc tính tăng tốc và giảm tốc khi động cơ khởi động hoặc dừng lại.

P00.11: Thời gian tăng tốc. Đây là thời gian để biến tần tăng tốc từ 0 Hz lên tần số MAX (P00.03). Đơn vị tính bằng giây.
P00.12: Thời gian giảm tốc. Đây là thời gian để biến tần giảm tốc từ tần số MAX (P00.03) về 0 Hz. Đơn vị tính bằng giây.

Cài đặt cấu hình chức năng ngõ vào điều khiển

Để vận hành biến tần thông qua các tín hiệu ON/OFF từ bên ngoài, cần thực hiện cài đặt chức năng tương ứng cho các chân ngõ vào số như S1, S2, S3…

P05.01: Chọn chức năng cho chân S1. Đặt bằng 1 để cấu hình chân S1 làm lệnh chạy thuận (FWD). Khi S1 được nối với COM, biến tần sẽ chạy thuận.
P05.02: Chọn chức năng cho chân S2. Đặt bằng 2 để cấu hình chân S2 làm lệnh chạy ngược (REV). Khi S2 được nối với COM, biến tần sẽ chạy ngược.

Cài đặt các thông số của động cơ

Việc khai báo đầy đủ và chính xác các thông số định mức của động cơ (theo nhãn motor) vào biến tần là yếu tố then chốt, giúp biến tần tính toán đúng và thực hiện các chức năng bảo vệ động cơ một cách hiệu quả.

P02.01: Công suất định mức của motor, 0.1 ~ 3000.0 Kw, giá trị mặc định tùy theo model.
P02.02: Tần số định mức của motor, 0.01Hz ~ P00.03, giá trị mặc định: 50Hz
P02.03: Tốc độ định mức của motor (đơn vị RPM – vòng/phút), 1 ~ 36000rpm.
P02.04: Điện áp định mức của motor (đơn vị V), 0 ~ 1200V.
P02.05: Cường độ dòng điện định mức của motor (đơn vị A), 0.8 ~ 6000.0A.

Reset biên tần về mặc định:

P00.18:

Giá trị cài đặt 0: không kích hoạt
Giá trị cài đặt 1: Reset về thông số mặc định
Giá trị cài đặt 2: Xóa thông số lỗi
Giá trị cài đặt 3: Xóa tất cả các hàm.

Kết luận

Qua bài viết này, bạn đã nắm được quy trình cài đặt biến tần INVT GD20 từ các bước cơ bản như đấu nối nguồn, khai báo thông số động cơ cho đến thiết lập các tham số vận hành quan trọng. Việc cài đặt đúng không chỉ giúp biến tần hoạt động ổn định, mà còn tối ưu hiệu suất động cơ, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị.

Tuy nhiên, trong thực tế ứng dụng, mỗi hệ thống lại có yêu cầu khác nhau: băng tải, quạt – bơm, máy ép, máy cắt… Vì vậy, việc hiểu bản chất tham số và cách xử lý tình huống thực tế là yếu tố then chốt giúp kỹ sư và thợ kỹ thuật khai thác tối đa khả năng của biến tần INVT GD20, tránh lỗi cài đặt và sự cố không mong muốn trong quá trình vận hành.
