Hướng dẫn cài đặt biến tần INVT chf100a cho người mới

Hướng dẫn chi tiết cách cài đặt biến tần INVT CHF100A cho người mới bắt đầu. Xem ngay các bước thiết lập thông số và cơ hội nhận khóa học kỹ thuật MIỄN PHÍ từ Tự động hóa Toàn cầu

Danh mục dự án

Giới thiệu

Dòng biến tần CHF100A được thiết kế để đáp ứng nhu cầu tự động hóa đa dạng trong công nghiệp, từ các ứng dụng đơn giản như băng chuyền, máy đóng gói đến các hệ thống phức tạp như máy xeo giấy, máy tạo sợi hay hệ thống nâng hạ.

Các tính năng vận hành vượt trội:

Chế độ điều khiển đa năng: Tích hợp đồng thời các giải thuật V/F, Sensorless Vector (SVC) và điều khiển Torque, giúp máy vận hành chính xác và mạnh mẽ.
Khả năng tùy biến cao: Hỗ trợ điều khiển đồng bộ, quản lý lực căng, chạy đa cấp tốc độ và lập trình Simple PLC, đáp ứng linh hoạt các kịch bản vận hành khác nhau.
Tối ưu hóa chi phí (G/P Type): Với thiết kế hai cấp công suất (tải nặng G và tải bơm/quạt P), người dùng có thể linh hoạt lựa chọn mức công suất phù hợp, giúp tiết kiệm đáng kể chi phí đầu tư ban đầu.
Vận hành bền bỉ: Bảo vệ động cơ toàn diện trước các sự cố điện (quá áp, mất pha, quá dòng). Đặc biệt, thiết bị có khả năng hoạt động ổn định ngay cả trong điều kiện điện lưới chập chờn nhờ dải điện áp đầu vào rộng và tính năng tự động reset lỗi.

Tham khảo thêm thông tin về Biến tần INVT tại đây

Sơ đồ ngõ Terminal của hệ thống

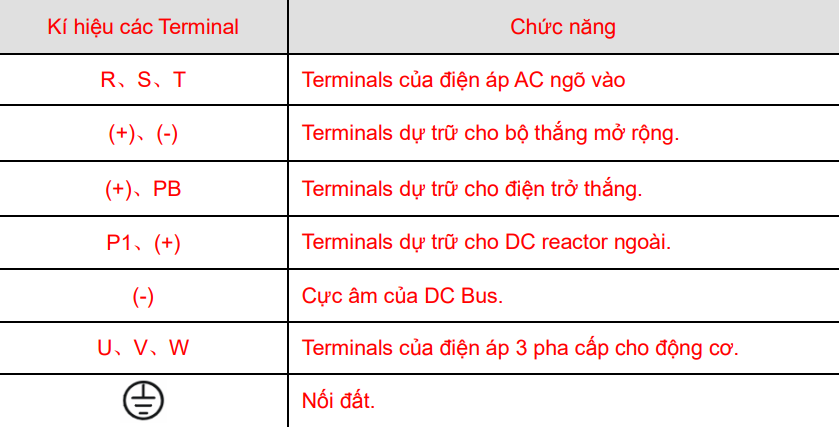

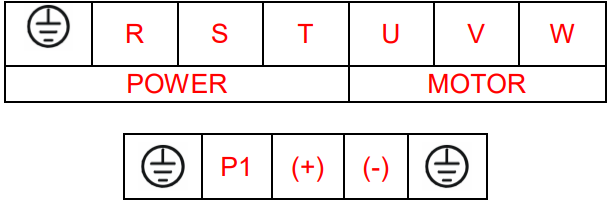

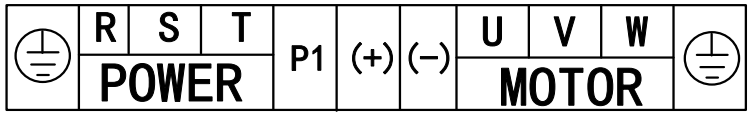

Các Terminals mạch động lực (380VAC):

cai-dat-bien-tan-invt-chf100a — Terminal mạch động lực (1.5~2.2kW

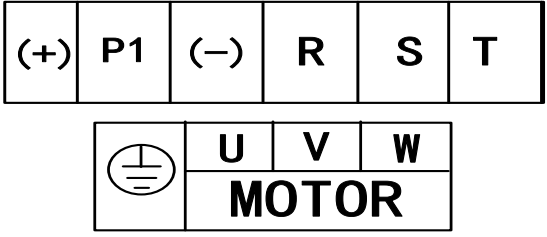

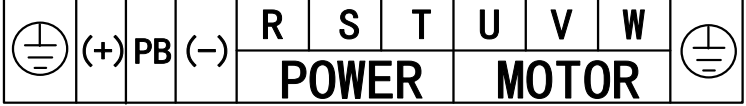

Terminal mạch động lực (220VAC):

Ghi chú: Không sử dụng dây cáp động cơ không đối xứng nếu động cơ có dây nối đất. Chú thích rõ cáp động cơ, cáp nguồn đầu vào, cáp điều khiển.

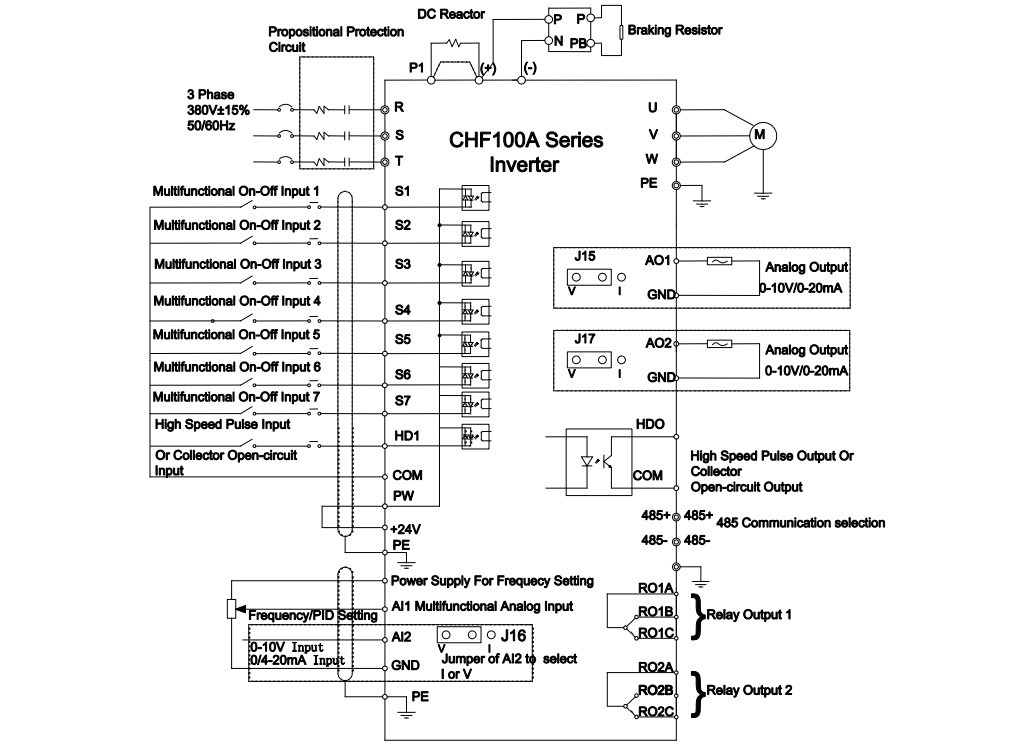

Sơ đồ đấu dây

Cài đặt chế độ điều khiển và chạy/dừng

Việc thiết lập chính xác chế độ điều khiển cùng phương án chạy/dừng phù hợp sẽ giúp biến tần hoạt động đồng bộ và kết nối hiệu quả với hệ thống điều khiển hiện hữu.

P00.00: Chọn chế độ điều khiển. Giá trị thường đặt là 2 để chọn chế độ điều khiển V/F (điện áp/tần số). Chế độ này phù hợp với đa số các ứng dụng tải thông thường như quạt, bơm, băng tải

P00.01: Chọn lệnh chạy/dừng.

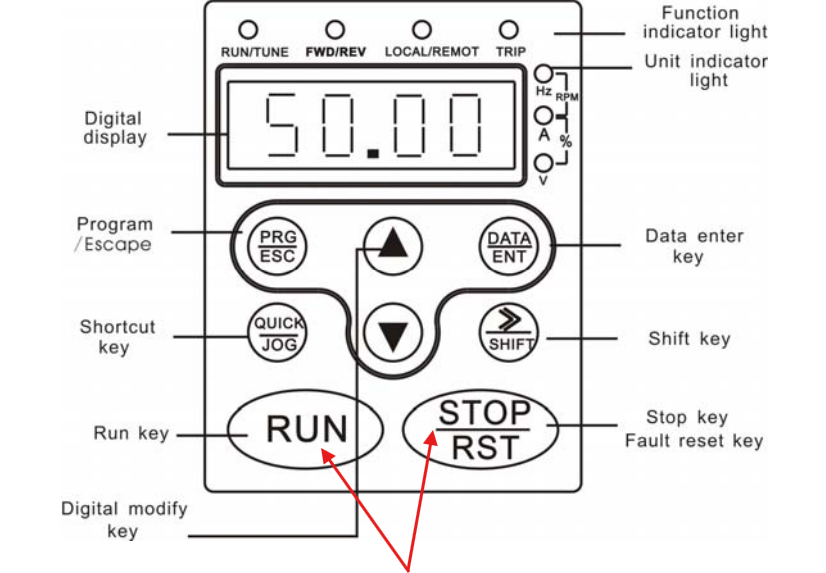

Giá trị cài đặt 0: Lệnh chạy/dừng sẽ được nhận từ bàn phím trên biến tần (thông qua phím RUN/STOP).

Giá trị cài đặt 1: Biến tần nhận lệnh chạy/dừng từ các ngõ vào điều khiển (Terminal). Tín hiệu thường dùng là S1 hoặc S2 kết nối với COM.

Cài đặt tốc độ

Biến tần phải nhận một tín hiệu tham chiếu để xác định tần số làm việc tương ứng với tốc độ động cơ, và chính tham số này quy định phương thức bạn sử dụng để điều chỉnh tốc độ vận hành.

P00.06: Tần số đặt từ bàn phím

P00.07: Lệnh điều khiển tần số kênh A .

Chú ý: Khi nguồn tần số A được đặt là bàn phím, thông số này là tần số chạy ban đầu của Biến tần

Giá trị cài đặt( ứng với P00.07 ):

0: Bàn phím
1: Cài đặt bằng kênh AI1. Giá trị tần số chạy được điều khiển bởi ngõ vào analog, AI1 là ngõ vào điện áp từ -10V~10V.

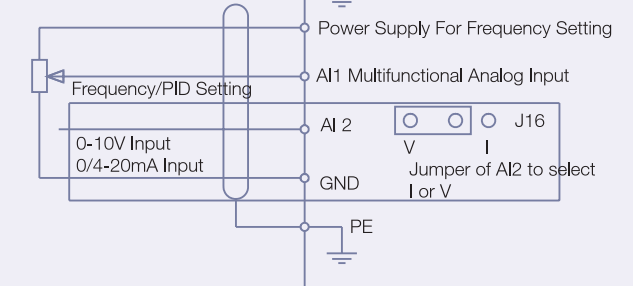

2: Cài đặt bằng kênh AI2. Ngõ AI2 là từ 0~10V/0~20mA, được chọn bằng jumer J16. Khi AI2 được chọn là 0~20mA, thì nó tương ứng giá trị cài đặt là 5V
7. Truyền thông: Tần số chạy được đặt thông qua ngõ truyền thông RS485.

Cài đặt giới hạn tần số

Các thông số này giúp bảo vệ động cơ và thiết bị cơ khí bằng cách giới hạn phạm vi tốc độ hoạt động.

P00.03: Tần số ngỏ ra lớn nhất(MAX). Thông số này được sử dụng để đặt tần số ngõ ra lớn nhất của biến tần. Giá trị này phải lớn hơn hoặc bằng tần số định mức của motor. Dải cài đặt: 10.00~400.00Hz
P00.04: Giới hạn trên của tần số chạy. Giá trị tần số này có thể nhỏ hơn hoặc bằng tần số Max. Dải cài đặt: P0.05~P0.03
P00.05: Giới hạn dưới của tần số chạy. Giá trị tần số này có thể nhỏ hơn hoặc bằng một tần số giới hạn dưới. Dải cài đặt: 0.00~P0.04

Cài Đặt Thời Gian Tăng/Giảm Tốc

Các thông số này quyết định mức độ tăng giảm của tần số đầu ra, từ đó tác động trực tiếp đến đặc tính tăng tốc và giảm tốc khi động cơ khởi động hoặc dừng lại.

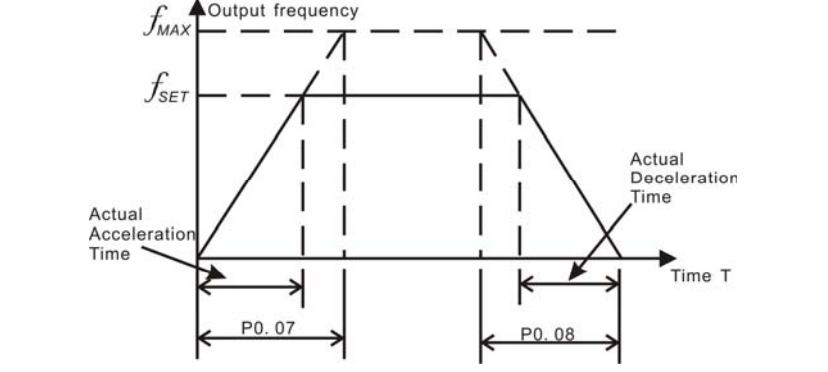

P00.11: Thời gian tăng tốc. Đây là thời gian để biến tần tăng tốc từ 0 Hz lên tần số MAX (P00.03). Đơn vị tính bằng giây.
P00.12: Thời gian giảm tốc. Đây là thời gian để biến tần giảm tốc từ tần số MAX (P00.03) về 0 Hz. Đơn vị tính bằng giây.

Cài đặt cấu hình chức năng ngõ vào điều khiển

Để vận hành biến tần thông qua các tín hiệu ON/OFF từ bên ngoài, cần thực hiện cài đặt chức năng tương ứng cho các chân ngõ vào số như S1, S2, S3…

P05.01: Chọn chức năng cho chân S1. Đặt bằng 1 để cấu hình chân S1 làm lệnh chạy thuận (FWD). Khi S1 được nối với COM, biến tần sẽ chạy thuận.
P05.02: Chọn chức năng cho chân S2. Đặt bằng 2 để cấu hình chân S2 làm lệnh chạy ngược (REV). Khi S2 được nối với COM, biến tần sẽ chạy ngược.

Cài đặt các thông số của động cơ

Việc khai báo đầy đủ và chính xác các thông số định mức của động cơ (theo nhãn motor) vào biến tần là yếu tố then chốt, giúp biến tần tính toán đúng và thực hiện các chức năng bảo vệ động cơ một cách hiệu quả.

P02.01: Công suất định mức của motor, 0.4~3000.0kW, giá trị mặc định tùy theo model.
P02.02: Tần số định mức của motor, 10Hz~P0.03 , giá trị mặc định: 50Hz
P02.03: Tốc độ định mức của motor (đơn vị RPM – vòng/phút), 0~36000rpm.
P02.04: Điện áp định mức của motor (đơn vị V), 0~800V.
P02.05: Cường độ dòng điện định mức của motor (đơn vị A), 0.8~6000.0A.

Kết luận

Việc làm chủ cách cài đặt biến tần INVT CHF100A không chỉ giúp bạn vận hành hệ thống ổn định mà còn tối ưu hóa hiệu suất thiết bị và tiết kiệm điện năng cho doanh nghiệp. Hy vọng qua bài viết này, bạn đã nắm vững các bước thiết lập cơ bản từ cài đặt lệnh chạy, lệnh tần số cho đến các thông số bảo vệ động cơ.
