Giới thiệu

Trong các dây chuyền sản xuất công nghiệp hiện đại, dòng biến tần C2000 của Delta Electronics được xem là “trái tim” của hệ thống điều khiển động cơ nhờ khả năng vận hành mạnh mẽ và tính năng điều khiển Vector FOC (Field Oriented Control) ưu việt. Tuy nhiên, với hàng trăm thông số kỹ thuật phức tạp, việc thiết lập thiết bị này thường gây khó khăn cho các kỹ sư mới hoặc nhân viên bảo trì. Bài viết này sẽ cung cấp hướng dẫn cài đặt biến tần Delta C2000 một cách bài bản, dễ hiểu và đi sâu vào các tình huống thực tế, giúp bạn làm chủ thiết bị chỉ trong thời gian ngắn.

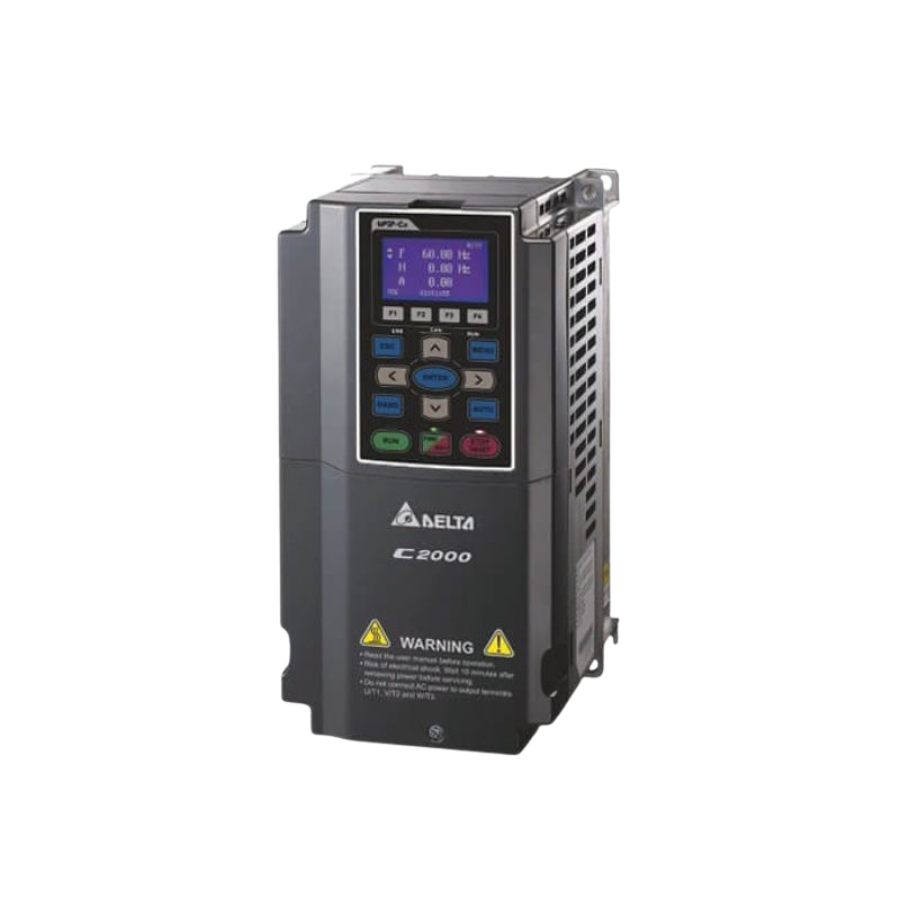

1. Tổng quan về dòng biến tần Delta C2000

Trước khi đi vào chi tiết hướng dẫn cài đặt biến tần Delta C2000, chúng ta cần hiểu rõ bản chất của dòng sản phẩm này để áp dụng đúng cách. Delta C2000 (VFD-C2000) là dòng biến tần cao cấp, được thiết kế đa năng cho cả các ứng dụng tải nặng và tải thường.

Điểm mạnh của C2000 nằm ở khả năng điều khiển chính xác cả động cơ không đồng bộ và động cơ đồng bộ nam châm vĩnh cửu. Nó tích hợp sẵn PLC với bộ nhớ lên đến 10k steps, cho phép thực hiện các thuật toán logic đơn giản mà không cần bộ điều khiển bên ngoài. Trong thực tế, tôi thường tư vấn khách hàng sử dụng C2000 cho các ứng dụng đòi hỏi độ chính xác cao như máy in bao bì, máy ép nhựa, cẩu trục, hoặc các hệ thống cần mô-men xoắn lớn ở tốc độ thấp.

Việc nắm vững các thông số của C2000 không chỉ giúp hệ thống vận hành trơn tru mà còn kéo dài tuổi thọ của động cơ và cơ cấu cơ khí thông qua các chế độ khởi động mềm và bảo vệ quá tải thông minh.

2. Sơ đồ đấu dây và các chân tín hiệu quan trọng

Một quy trình cài đặt thành công luôn bắt đầu từ việc đấu nối chính xác. Sai sót ở khâu này có thể dẫn đến hỏng hóc phần cứng ngay khi cấp nguồn. Dưới đây là các lưu ý kỹ thuật về phần cứng trước khi tiến hành cài đặt phần mềm.

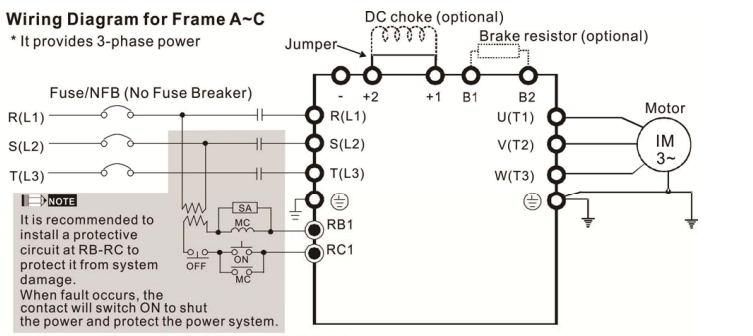

Đấu nối mạch động lực

Đối với biến tần Delta C2000, mạch động lực bao gồm các chân R/L1, S/L2, T/L3 (nguồn vào) và U/T1, V/T2, W/T3 (nguồn ra động cơ).

Nguồn vào: Phải đảm bảo điện áp cấp phù hợp với mã biến tần (3 pha 220V hoặc 3 pha 380V). Tuyệt đối không cấp nguồn 380V vào biến tần 220V, điều này sẽ gây nổ tụ và IGBT ngay lập tức.
Tiếp địa: Chân E (Ground) phải được nối đất chuẩn để đảm bảo an toàn và triệt tiêu nhiễu, đặc biệt khi hệ thống sử dụng nhiều cảm biến analog nhạy cảm.

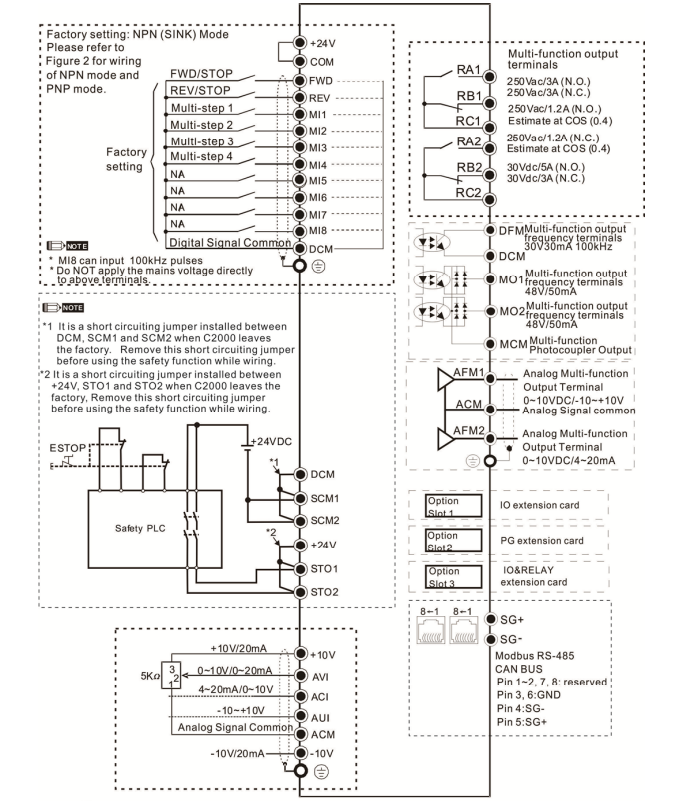

Đấu nối mạch điều khiển

Đây là phần thường gây nhầm lẫn nhất. Trên C2000, bạn cần chú ý các nhóm chân sau:

Đầu vào số (Digital Inputs): Các chân từ MI1 đến MI8, FWD, REV. Trong đó FWD là chạy thuận, REV là chạy nghịch. Lưu ý gạt công tắc SW1 để chọn chế độ kích NPN (kích âm) hoặc PNP (kích dương) tùy thuộc vào loại cảm biến hoặc PLC điều khiển.
Đầu vào tương tự (Analog Inputs):
- AVI: Nhận tín hiệu áp 0-10V, 0-20mA. Thường dùng cho biến trở ngoài.
- ACI: Nhận tín hiệu dòng 0-10V, 4-20mA. Thường dùng cho cảm biến áp suất hoặc tín hiệu từ PLC.
- AUI: Đầu vào phụ trợ, có thể cấu hình là áp hoặc dòng qua công tắc gạt.
Lưu ý thực tế: Khi đấu dây tín hiệu analog, hãy sử dụng dây cáp có bọc chống nhiễu và nối đất một đầu của lớp bọc để tránh tình trạng tín hiệu bị dao động, gây rung động cơ.

3. Quy trình Reset về mặc định nhà sản xuất

Trước khi thực hiện cài đặt biến tần Delta C2000 cho một ứng dụng mới, hoặc khi bạn tiếp nhận một biến tần cũ không rõ lịch sử cài đặt, thao tác Reset là bắt buộc. Việc này giúp xóa bỏ các cài đặt “rác” có thể gây xung đột.

Các bước thực hiện như sau:

Cấp nguồn cho biến tần.
Vào thông số Pr.00-02 (Parameter Reset).
Đặt giá trị bằng 9 (Reset về mặc định 50Hz) hoặc 10 (Reset về mặc định 60Hz). Tại Việt Nam, chúng ta thường chọn giá trị 9.
Nhấn Enter. Màn hình sẽ hiển thị “End” hoặc nhấp nháy, sau đó trở về trạng thái sẵn sàng.

Lúc này, biến tần đã sạch hoàn toàn các cài đặt cũ và sẵn sàng cho việc thiết lập mới.

4. Hướng dẫn cài đặt các thông số vận hành cơ bản

Đây là phần cốt lõi của bài viết. Để biến tần chạy được theo yêu cầu, chúng ta cần can thiệp vào 2 nhóm lệnh chính: Lệnh tần số và Lệnh chạy.

Cài đặt lệnh tần số

Thông số: Pr.00-20

Thông số này quy định biến tần sẽ lấy giá trị tốc độ từ đâu.

Giá trị = 0: Tần số cài đặt bằng bàn phím (Digital Keypad). Bạn dùng phím Lên/Xuống trên màn hình để thay đổi.
Giá trị = 1: RS-485 Communication. Dùng khi điều khiển qua màn hình HMI hoặc máy tính.
Giá trị = 2: Đầu vào Analog ngoài (AVI, ACI, AUI). Dùng biến trở 0-10V. Đây là chế độ phổ biến nhất trong các máy cơ khí truyền thống.

Cài đặt lệnh chạy (Operation Source)

Thông số: Pr.00-21

Thông số này quy định biến tần nhận lệnh Start/Stop từ đâu.

Giá trị = 0: Điều khiển bằng bàn phím (phím RUN/STOP trên biến tần). Thích hợp khi test máy hoặc chạy cục bộ.
Giá trị = 1: Chạy bằng công tắc ngoài (External Terminals). Kết hợp với chân FWD, REV. Đây là chế độ dùng cho nút nhấn trên tủ điện hoặc Relay từ PLC.
Giá trị = 2: Chạy qua truyền thông RS-485.

Thời gian tăng tốc và giảm tốc

Để động cơ khởi động êm ái, tránh sốc cơ khí (như đứt băng tải, vỡ hộp số), việc cài đặt thời gian tăng/giảm tốc là cực kỳ quan trọng.

Pr.01-12 (Acceleration Time 1): Thời gian tăng tốc từ 0Hz đến tần số max. Ví dụ: Cài 10.0s nghĩa là động cơ mất 10 giây để đạt tốc độ tối đa.
Pr.01-13 (Deceleration Time 1): Thời gian giảm tốc từ tần số max về 0Hz.

Ví dụ thực tế: Với các tải có quán tính lớn như quạt ly tâm công nghiệp hay mâm xoay, bạn cần cài thời gian này dài ra (30s – 60s) để tránh lỗi quá áp (Over Voltage – OV) khi dừng hoặc quá dòng (Over Current – OC) khi khởi động.

5. Cài đặt thông số động cơ và chế độ Auto-tuning

Khác với các dòng biến tần phổ thông, Delta C2000 phát huy tối đa sức mạnh khi hoạt động ở chế độ Vector (FOC). Để làm được điều này, biến tần cần “hiểu” chính xác thông số của động cơ đang gắn vào nó. Quá trình này gọi là Auto-tuning (Dò thông số động cơ).

Trong hướng dẫn cài đặt biến tần Delta C2000, tôi luôn khuyến khích khách hàng thực hiện bước này để đảm bảo momen xoắn ổn định ở tốc độ thấp.

Nhập thông số từ nhãn động cơ

Bạn cần nhập chính xác các thông số ghi trên vỏ động cơ vào các hàm sau:

Pr.01-00: Tần số lớn nhất động cơ(Hz)
Pr.01-01: Tần số định mức động cơ(Hz).
Pr.01-02: Điện áp định mức động cơ(V).
Pr.05-01: Dòng điện định mức(A).
Pr.05-02: Công suất định mức(W).
Pr.05-03: Tốc độ định mức (rpm).

Kích hoạt chế độ Auto-tuning

Sau khi nhập xong các thông số trên, chúng ta tiến hành dò tự động:

Vào thông số Pr.05-00.
Chọn 1 (Dynamic Tuning – Dò động): Động cơ sẽ quay trong quá trình dò. Yêu cầu phải tháo tải ra khỏi trục động cơ. Đây là chế độ chính xác nhất.
Chọn 2 (Static Tuning – Dò tĩnh): Động cơ đứng yên. Dùng khi không thể tháo tải (ví dụ thang máy, cẩu trục đã lắp cáp).

6. Các lỗi thường gặp và cách khắc phục trên C2000

Dù là dòng cao cấp, trong quá trình vận hành thực tế, người dùng vẫn có thể gặp phải các mã lỗi. Dưới đây là kinh nghiệm xử lý thực chiến của tôi:

Lỗi quá dòng (ocA, ocd, ocn)

Đây là lỗi phổ biến nhất, báo hiệu dòng điện vượt ngưỡng cho phép.

Nguyên nhân: Động cơ bị kẹt cơ khí, thời gian tăng tốc quá ngắn, hoặc chạm chập pha đầu ra.
Khắc phục: Kiểm tra lại cơ cấu tải, tăng thời gian tăng tốc (Pr.01-12), kiểm tra cách điện dây dẫn động cơ.

Lỗi quá áp (ovA, ovd, ovn)

Thường xảy ra khi động cơ giảm tốc quá nhanh hoặc tải có quán tính lớn kéo động cơ biến thành máy phát điện, đẩy ngược điện áp về biến tần.

Nguyên nhân: Thời gian giảm tốc quá ngắn, không có điện trở xả.
Khắc phục: Tăng thời gian giảm tốc (Pr.01-13). Nếu hệ thống yêu cầu dừng nhanh (như máy ly tâm, cẩu trục), bắt buộc phải lắp thêm điện trở xả (Braking Resistor) và cài đặt thông số kích hoạt bộ hãm (Pr.02-10).

Lỗi quá tải (oL)

Biến tần hoạt động quá dòng định mức trong thời gian dài.

Nguyên nhân: Chọn công suất biến tần nhỏ hơn tải thực tế, hoặc động cơ hoạt động ở tần số quá thấp lâu ngày làm quạt làm mát gắn trục không hiệu quả.
Khắc phục: Kiểm tra lại tải, giảm tải nếu có thể. Nếu chạy tần số thấp thường xuyên, cần lắp thêm quạt cưỡng bức cho động cơ.

7. Lưu ý an toàn và bảo trì định kỳ

Một hệ thống tự động hóa bền bỉ không chỉ dựa vào cài đặt ban đầu mà còn phụ thuộc vào quy trình bảo trì. Đối với biến tần Delta C2000, bạn cần lưu ý:

Vệ sinh: Định kỳ thổi bụi cho quạt tản nhiệt và các bo mạch. Bụi kim loại hoặc bụi than dẫn điện là kẻ thù số một gây cháy nổ bo mạch.
Kiểm tra nguồn: Đảm bảo nguồn điện đầu vào ổn định. Sử dụng nguồn tổ ong hoặc nguồn gắn thanh ray chất lượng cho các thiết bị điều khiển ngoại vi để tránh nhiễu tín hiệu điều khiển.
Siết ốc: Các ốc vít tại cầu đấu động lực có thể bị lỏng sau thời gian dài hoạt động do rung động, gây sinh nhiệt và phóng hồ quang. Hãy kiểm tra và siết lại định kỳ 6 tháng/lần.

Tài liệu kỹ thuật

Catalogue biến tần Delta C2000

Manual biến tần Delta C2000

Lời kết

Việc làm chủ quy trình hướng dẫn cài đặt biến tần Delta C2000 không quá phức tạp nếu bạn nắm vững các nguyên lý cơ bản về sơ đồ đấu dây và các nhóm thông số lệnh. Từ việc cài đặt tần số, lệnh chạy cho đến tính năng Auto-tuning cao cấp, mỗi bước đều đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất máy móc. Dòng C2000 là một thiết bị mạnh mẽ, và khi được cấu hình đúng, nó sẽ mang lại sự ổn định tuyệt vời cho dây chuyền sản xuất của bạn.

Tuy nhiên, trong khuôn khổ một bài viết, rất khó để truyền tải hết các kỹ thuật xử lý tình huống nâng cao như điều khiển PID, chạy Torque, hay truyền thông Modbus chuyên sâu. Việc thực hành trực tiếp trên thiết bị thực tế dưới sự hướng dẫn của chuyên gia là cách nhanh nhất để bạn nâng cao tay nghề.
