Giới thiệu

Trong thế giới truyền động cơ khí và tự động hóa công nghiệp, hộp số giảm tốc đóng vai trò là “trái tim” điều phối mô-men xoắn và tốc độ. Một trong những câu hỏi khiến các kỹ sư thiết kế và bảo trì đau đầu nhất khi lựa chọn thiết bị chính là: Nên dùng hộp số vỏ nhôm hay vỏ gang?

Việc lựa chọn sai lầm vật liệu vỏ không chỉ dẫn đến lãng phí ngân sách mà còn có thể gây ra những sự cố nghiêm trọng như nứt vỡ vỏ do quá tải, giảm tuổi thọ vòng bi do nhiệt độ cao hoặc gây mất ổn định cho động cơ servo. Bài viết này sẽ phân tích chuyên sâu dưới góc độ kỹ thuật vật liệu và ứng dụng thực tế để giúp bạn có cái nhìn thấu đáo nhất.

Tổng quan về vật liệu nhôm và gang trong chế tạo hộp số

Trước khi đi sâu vào so sánh, chúng ta cần hiểu rõ bản chất vật lý của hai loại vật liệu này. Trong ngành chế tạo máy, nhôm thường được sử dụng dưới dạng hợp kim nhôm đúc áp lực (như ADC12), trong khi gang thường là gang xám (HT200, HT250) hoặc gang cầu.

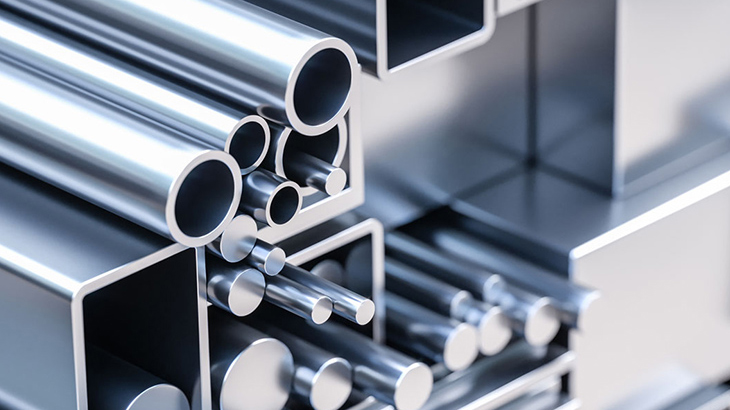

hop-so-vo-nhom-hay-vo-gang — Vật liệu nhôm

Vỏ nhôm được ưa chuộng nhờ trọng lượng nhẹ và tính thẩm mỹ cao. Nhờ công nghệ đúc áp lực hiện đại, các chi tiết trên vỏ nhôm có độ chính xác cực cao, bề mặt láng mịn mà không cần gia công lại nhiều. Ngược lại, vỏ gang là biểu tượng của sự chắc chắn và bền bỉ trường tồn. Gang xám có cấu trúc tinh thể đặc biệt giúp nó chịu được những cú sốc cơ khí cực lớn mà các vật liệu khác khó lòng đáp ứng được.

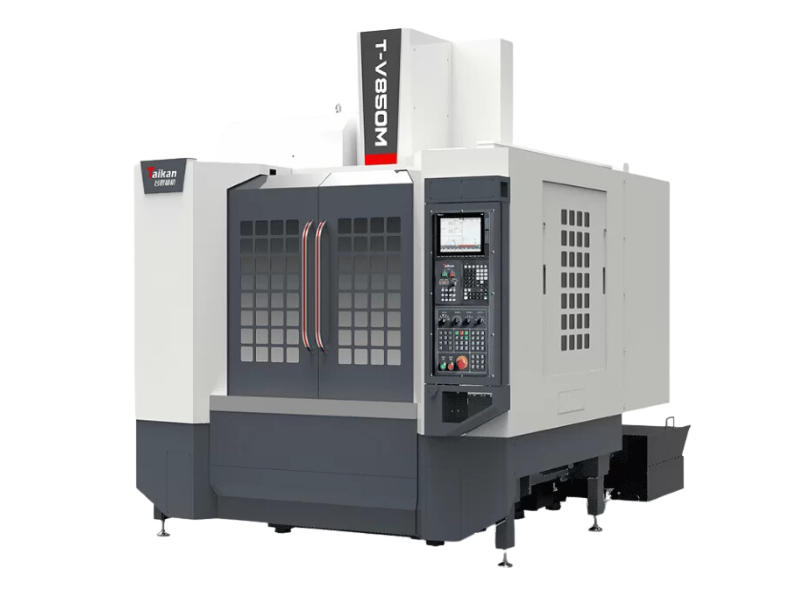

Việc xác định hộp số vỏ nhôm hay vỏ gang tốt hơn phụ thuộc rất lớn vào môi trường làm việc. Nếu hệ thống của bạn đòi hỏi sự linh hoạt, di chuyển liên tục như các cánh tay robot hoặc trục máy CNC sử dụng động cơ servo, nhôm thường là ưu tiên hàng đầu. Tuy nhiên, nếu đó là một dây chuyền nghiền đá, trạm trộn bê tông hay các máy cán thép nặng nề, gang mới là “vị vua” không thể thay thế.

Phân tích độ bền cơ học và khả năng chịu tải

Độ bền cơ học là tiêu chí hàng đầu khi đánh giá một thiết bị truyền động. Gang có khả năng chịu nén và chống mài mòn tuyệt vời. Cấu trúc của gang chứa các hạt graphite, giúp nó có khả năng tự bôi trơn bề mặt ở mức độ nhất định và cực kỳ ổn định dưới tác động của ngoại lực. Khi hoạt động trong điều kiện tải nặng hoặc tải va đập, vỏ gang ít bị biến dạng cơ học, giữ cho các khoảng cách trục và khớp ăn khớp của bánh răng luôn nằm trong dung sai cho phép.

Hợp kim nhôm, dù có tỷ trọng thấp, nhưng nhờ các công nghệ pha trộn kim loại hiện đại, độ cứng vững đã được cải thiện đáng kể. Tuy nhiên, nếu xét về khả năng chịu lực cực hạn, nhôm vẫn xếp sau gang. Một điểm yếu của nhôm là hệ số giãn nở nhiệt cao hơn gang. Trong các ứng dụng công suất lớn, sự giãn nở này nếu không được tính toán kỹ có thể làm thay đổi khoảng cách trục, dẫn đến hiện tượng rơ bánh răng hoặc nhanh mòn răng.

Tuy nhiên, đối với các dòng hộp số giảm tốc dùng cho servo, vỏ nhôm lại thể hiện ưu thế vượt trội về độ chính xác. Trọng lượng nhẹ giúp giảm quán tính cho hệ thống, cho phép động cơ servo tăng tốc và giảm tốc cực nhanh mà không gây áp lực quá lớn lên cơ cấu cơ khí. Điều này đặc biệt quan trọng trong các máy đóng gói tốc độ cao hoặc máy in offset.

Khả năng tản nhiệt – Yếu tố sống còn của hộp số

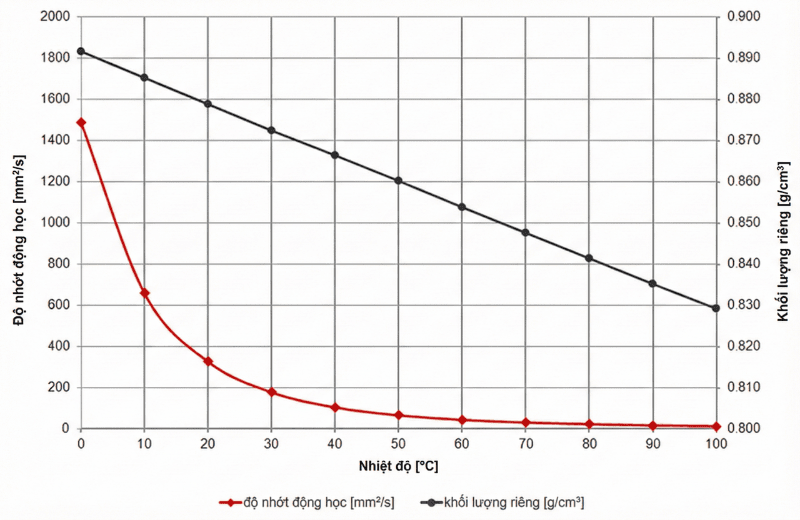

Nhiệt độ là “kẻ thù” số một của dầu bôi trơn và phớt chặn dầu. Khi hộp số vận hành, ma sát giữa các cặp bánh răng và vòng bi sinh ra nhiệt lượng lớn. Nếu nhiệt không được thoát ra ngoài kịp thời, dầu sẽ bị oxy hóa, mất độ nhớt, dẫn đến hư hỏng bánh răng nhanh chóng.

Ở khía cạnh này, nhôm là người chiến thắng tuyệt đối. Hệ số dẫn nhiệt của nhôm cao gấp khoảng 3 đến 4 lần so với gang.

Hệ số dẫn nhiệt của Nhôm: ≈ 237 W/(m.K)
Hệ số dẫn nhiệt của Gang: ≈ 50 W/(m.K)

Chính vì vậy, các loại hộp số vỏ nhôm thường được thiết kế với nhiều cánh tản nhiệt mỏng và dày đặc. Khả năng thoát nhiệt nhanh giúp duy trì nhiệt độ dầu ở mức ổn định, bảo vệ các chi tiết bên trong tốt hơn trong điều kiện làm việc liên tục. Với các hệ thống sử dụng biến tần để điều khiển tốc độ motor, việc đảm bảo nhiệt độ hộp số ổn định giúp thuật toán điều khiển của biến tần chính xác hơn, tránh các lỗi quá nhiệt động cơ do nhiệt truyền ngược từ hộp số.

Mặc dù gang dẫn nhiệt kém hơn, nhưng nó lại có khả năng tích nhiệt tốt. Điều này đôi khi lại là lợi thế trong môi trường có nhiệt độ thay đổi đột ngột, giúp duy trì nhiệt độ hoạt động ổn định cho dầu bên trong, tránh hiện tượng ngưng tụ hơi nước khi máy dừng hoạt động trong môi trường ẩm ướt.

Trọng lượng và sự linh hoạt trong lắp đặt

Trong kỷ nguyên của tự động hóa nhẹ hóa, trọng lượng thiết bị là một thông số kỹ thuật đắt giá. Hộp số vỏ nhôm thường nhẹ hơn vỏ gang tương đương từ 30% đến 50%.

Điều này mang lại ba lợi ích trực tiếp:

Tiết kiệm năng lượng: Giảm tải trọng cho motor, giúp động cơ tiêu thụ ít điện năng hơn để đạt được cùng một mức hiệu suất.
Dễ dàng lắp đặt: Công nhân kỹ thuật có thể lắp đặt các hộp số size nhỏ và trung bình bằng tay mà không cần đến sự hỗ trợ của thiết bị nâng hạ phức tạp. Điều này cực kỳ hữu ích trong các không gian hẹp hoặc lắp đặt trên cao.
Giảm quán tính: Như đã đề cập, trong các hệ thống servo đòi hỏi độ phản hồi cực nhanh, trọng lượng thấp giúp giảm moment quán tính, tối ưu hóa khả năng đáp ứng của drive servo.

Vỏ gang, với sự nặng nề của mình, lại đóng vai trò như một “mỏ neo” vững chãi. Trong các ứng dụng công nghiệp nặng, sự rung động là không thể tránh khỏi. Trọng lượng lớn của vỏ gang giúp triệt tiêu rung động cơ khí tốt hơn hẳn vỏ nhôm. Gang xám có khả năng hấp thụ rung động tuyệt vời, giúp hệ thống vận hành êm ái hơn và bảo vệ các thiết bị ngoại vi như cảm biến hoặc encoder gắn trên trục motor.

Khả năng chống ăn mòn và thích nghi môi trường

Khi đặt câu hỏi chọn hộp số vỏ nhôm hay vỏ gang, bạn cần xem xét môi trường vận hành là khô ráo, ẩm ướt hay có hóa chất.

Nhôm có một đặc tính tự nhiên là tạo ra lớp màng oxide mỏng nhưng cực kỳ bền vững trên bề mặt khi tiếp xúc với không khí. Lớp màng này bảo vệ nhôm khỏi sự ăn mòn của môi trường thông thường. Do đó, hộp số vỏ nhôm thường không cần sơn phủ quá dày, thậm chí có thể để nguyên bề mặt mộc mà vẫn đảm bảo độ bền. Điều này rất phù hợp cho ngành thực phẩm, dược phẩm – nơi yêu cầu sự sạch sẽ và tránh bong tróc sơn.

Ngược lại, gang rất dễ bị oxy hóa và gỉ sét nếu không được bảo vệ. Thông thường, các nhà sản xuất phải sơn nhiều lớp sơn chống gỉ và sơn phủ epoxy cho hộp số vỏ gang. Nếu lớp sơn này bị trầy xước trong quá trình vận hành, gang sẽ bị ăn mòn rất nhanh trong môi trường ẩm. Tuy nhiên, trong các môi trường có tính kiềm mạnh hoặc một số loại hóa chất đặc thù, gang lại có độ bền hóa học tốt hơn nhôm (vì nhôm là kim loại lưỡng tính, dễ bị ăn mòn bởi cả acid và kiềm).

Phân tích chi phí đầu tư và vận hành

Xét về giá thành sản xuất, nhôm thường đắt hơn gang tính theo đơn vị khối lượng. Tuy nhiên, do quy trình đúc áp lực nhôm có năng suất cao và ít phải gia công lại, giá thành cuối cùng của một hộp số vỏ nhôm size nhỏ thường rẻ hơn hoặc tương đương với vỏ gang.

Đối với các size lớn (thường từ size 90 hoặc 110 trở lên), chi phí đúc gang lại trở nên kinh tế hơn. Việc sản xuất các khối vỏ nhôm quá lớn đòi hỏi máy đúc áp lực khổng lồ và chi phí khuôn mẫu cực kỳ đắt đỏ. Đó là lý do tại sao chúng ta thường thấy các hộp số công suất lớn (vài chục đến hàng trăm kW) hầu hết đều là vỏ gang.

Chi phí vận hành cũng là một điểm cần lưu ý. Hộp số vỏ nhôm giúp giảm tải trọng hệ thống, dẫn đến giảm hao mòn cho các cơ cấu truyền động khác như dây đai, xích hoặc thanh răng. Trong khi đó, hộp số vỏ gang lại tiết kiệm chi phí bảo trì vỏ nhờ độ bền vật lý, khó bị nứt vỡ do va đập vô tình từ bên ngoài.

Ứng dụng thực tế: Khi nào chọn nhôm, khi nào chọn gang?

Để đưa ra quyết định cuối cùng về việc chọn hộp số vỏ nhôm hay vỏ gang, hãy tham khảo các tình huống ứng dụng cụ thể sau đây từ kinh nghiệm thực chiến của chúng tôi:

Trường hợp nên ưu tiên vỏ nhôm:

Dây chuyền thực phẩm và đóng gói: Yêu cầu sạch sẽ, trọng lượng nhẹ để gắn trên các cơ cấu chuyển động cơ động.
Hệ thống điều khiển Servo: Các máy CNC, máy cắt laser, cánh tay robot cần độ chính xác cao và quán tính thấp.
Ứng dụng di động: Xe tự hành AGV, các thiết bị nâng hạ cầm tay.
Môi trường tản nhiệt kém: Những nơi không gian kín, nhiệt độ môi trường cao, cần tận dụng khả năng thoát nhiệt nhanh của nhôm.

Trường hợp nên ưu tiên vỏ gang:

Công nghiệp nặng: Khai thác khoáng sản, sản xuất xi măng, luyện kim. Những nơi có tải trọng va đập thường xuyên.
Môi trường ngoài trời, khắc nghiệt: Các trạm bơm, máy nghiền rác, nơi thiết bị dễ bị va đập bởi ngoại lực.
Hệ thống công suất lớn: Các động cơ có công suất trên 7.5kW thường đi kèm hộp số vỏ gang để đảm bảo độ cứng vững cho trục.
Yêu cầu chống rung: Các máy công cụ yêu cầu độ ổn định bề mặt gia công cực cao, cần vỏ gang để triệt tiêu rung động từ motor.

Những lưu ý kỹ thuật khi lắp đặt và bảo trì

Dù bạn chọn loại vỏ nào, việc lắp đặt đúng kỹ thuật vẫn là yếu tố tiên quyết. Với hộp số vỏ nhôm, hãy đặc biệt cẩn thận khi siết ốc. Nhôm mềm hơn gang, nếu siết quá lực hoặc không đều tay, bạn có thể làm cháy ren hoặc làm biến dạng bề mặt tiếp xúc, gây rò rỉ dầu. Khuyến khích sử dụng cần siết lực theo tiêu chuẩn của nhà sản xuất.

Đối với hộp số vỏ gang, hãy chú ý đến vấn đề thông hơi. Do gang giữ nhiệt lâu, nếu nút thông hơi bị tắc, áp suất bên trong hộp số sẽ tăng cao khi máy chạy, dễ gây xì dầu ở các phớt chặn. Ngoài ra, cần thường xuyên kiểm tra lớp sơn phủ để dặm vá kịp thời, tránh gỉ sét ăn mòn vào sâu trong thân vỏ.

Một lưu ý chung cho cả hai là việc chọn dầu bôi trơn. Hãy đảm bảo dầu bạn dùng tương thích với vật liệu phớt và không gây ăn mòn hóa học với vỏ nhôm (một số loại dầu có phụ gia cực áp mạnh có thể phản ứng với hợp kim nhôm ở nhiệt độ cao).

Xu hướng mới: Sự kết hợp hoàn hảo

Hiện nay, một số nhà sản xuất hàng đầu đã bắt đầu kết hợp ưu điểm của cả hai. Ví dụ, phần thân chính làm bằng gang để chịu lực, nhưng các nắp đậy hoặc cánh tản nhiệt lại làm bằng nhôm để tối ưu hóa việc thoát nhiệt.

Hoặc trong mảng hộp số hành tinh dùng cho servo, người ta sử dụng vỏ hợp kim nhôm cao cấp được gia công CNC nguyên khối thay vì đúc. Loại vỏ này vừa nhẹ như nhôm đúc, vừa có độ bền cơ học tiệm cận với gang, đáp ứng những yêu cầu khắt khe nhất của các hệ thống tự động hóa 4.0.

Kết luận

Việc lựa chọn hộp số vỏ nhôm hay vỏ gang không có câu trả lời duy nhất đúng cho mọi trường hợp. Nó là sự cân bằng giữa các yếu tố: Trọng lượng, Khả năng tản nhiệt, Độ bền cơ học và Chi phí đầu tư.

Hãy chọn Vỏ Nhôm nếu bạn cần sự linh hoạt, tản nhiệt nhanh và độ chính xác cho hệ thống servo.
Hãy chọn Vỏ Gang nếu bạn ưu tiên sự bền bỉ, khả năng chịu tải nặng và hoạt động trong môi trường khắc nghiệt.
