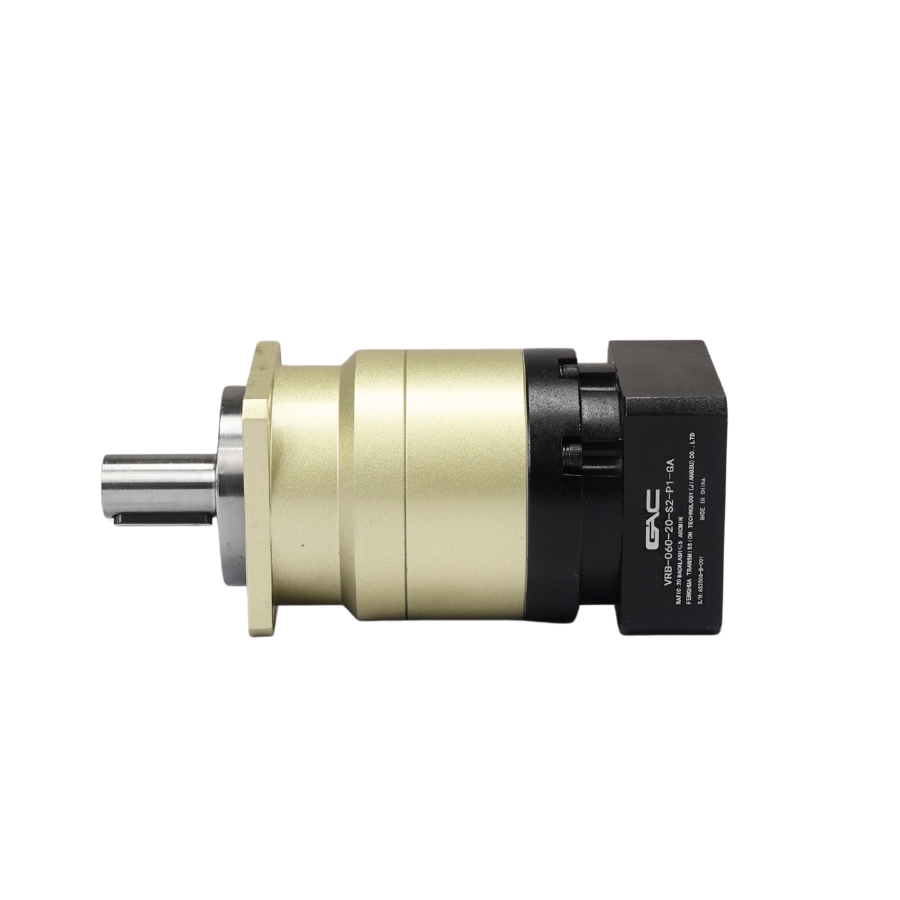

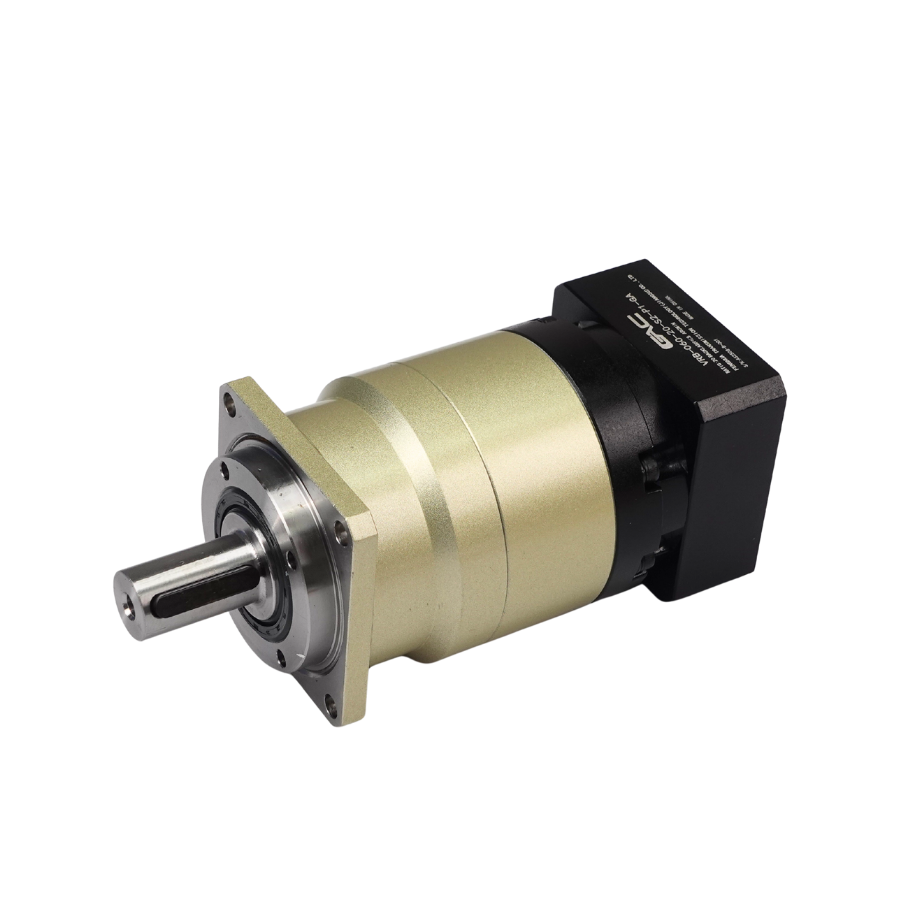

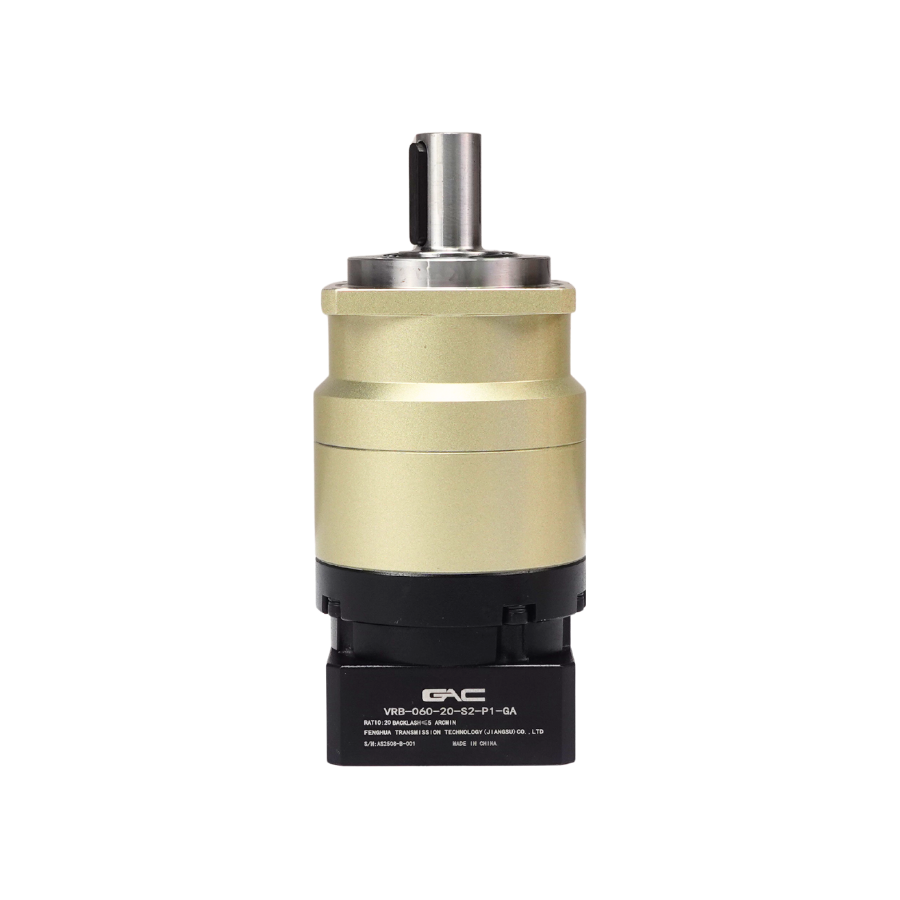

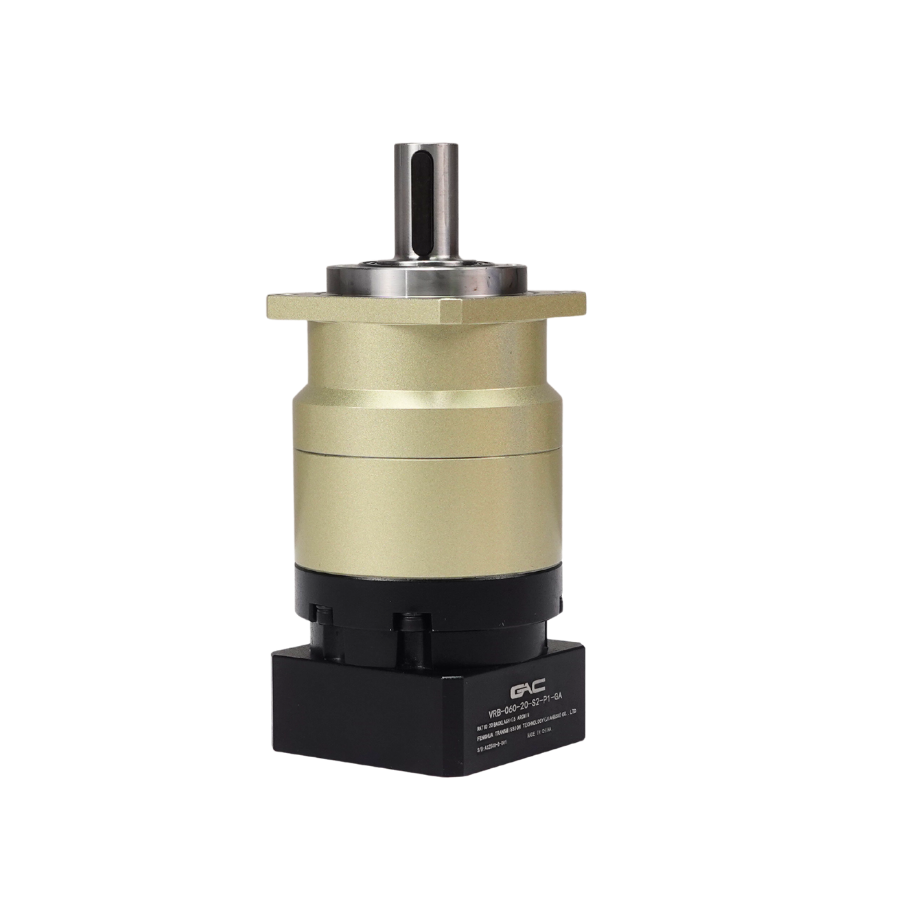

Hộp số Servo GAC VRB-060-20-S2-P1
6.100.000 ₫
Công ty CP Tự Động Hóa Toàn Cầu là Nhà phân phối độc quyền Hộp số GAC Tại Việt Nam, Hãy liên hệ với chúng tôi để được hỗ trợ tốt nhất !
- Sản phẩm chất lượng, Tiên phong về giá cả
- Bảo hành 2 năm
- Đội ngũ nhân viên có trình độ chuyên môn, tận tình
- Hỗ trợ vận chuyển toàn quốc
Khuyến mãi
Nhận bảng giá với nhiều mức chiết khấu hấp dẫn
Sản phẩm mua kèm

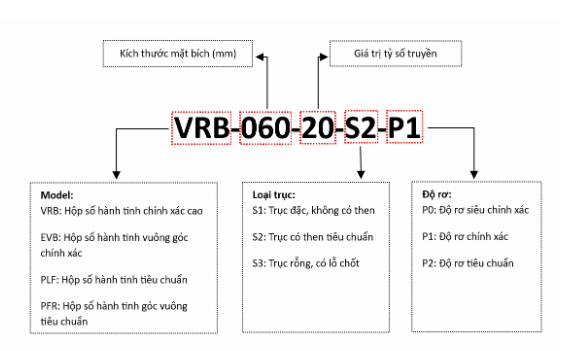

Hướng dẫn đọc mã:
Đặc điểm của hộp số VRB:
- Hoạt động êm ái
Bánh răng xoắn (helical gears) được sử dụng để đạt được chuyển động mượt mà và yên tĩnh.
- Độ chính xác cao
Độ rơ (backlash) nhỏ hơn 3 arcmin và khả năng định vị chính xác.
- Độ cứng vững & mô-men xoắn cao
Việc sử dụng vòng bi bi tích hợp giúp cải thiện đáng kể độ cứng vững và mô-men xoắn.
- Đa dạng phương pháp mặt bích và đầu nối
Có thể lắp đặt trên bất kỳ loại động cơ nào trên thế giới.
- Không rò rỉ mỡ bôi trơn
Sử dụng loại mỡ có độ nhớt cao, khó tách rời, giúp ngăn chặn hiệu quả tình trạng rò rỉ mỡ.
- Bảo trì thuận tiện
Không cần thay thế mỡ bôi trơn trong suốt vòng đời sản phẩm, việc lắp đặt cũng dễ dàng hơn.
Thông số:
| Mục | Thông số |
| Tỉ số truyền | 20:1 |
| Mô-men xoắn định mức | 50 Nm |
| Mô-men xoắn cực đại | 150 Nm |
| Tốc độ đầu vào định mức | 5000 vòng/phút |
| Tốc độ đầu vào tối đa | 10.000 vòng/phút |
| Độ rơ siêu chính xác (P0) | ≤3 arcmin |
| Độ rơ chính xác (P1) | ≤5 arcmin |
| Độ rơ tiêu chuẩn (P2) | ≤7arcmin |
| Độ cứng xoắn | 7 Nm/arcmin |
| Tải hướng tâm tối đa | 1530 N |
| Tải dọc trục tối đa | 765 N |
| Tuổi thọ trung bình | ≥20.000 giờ |
| Hiệu suất | ≥94% |
| Khối lượng | 1.48 kg |
| Nhiệt độ làm việc | –15 ~ +90 °C |
| Bôi trơn | Mỡ tổng hợp (Synthetic grease) |
| Cấp bảo vệ | IP65 |
| Vị trí lắp đặt | Tự do, mọi hướng |
| Độ ồn (ở 3000 rpm) | ≤58 dB(A) |
| Quán tính trục | 0.03 kg·cm² |
Bản vẽ phác thảo:
| Mục | Thông số (mm) |
| D1 (trục ra) | Ø16 |
| D2 | Ø50 |
| D3 | Ø14 ( Ø14-Ø14 ) |
| D4 | Ø50 |
| D5 | Ø70 |
| D6 | 4-Ø5.5 |
| D7 | Ø70 |
| D8 (lỗ ren mặt bích) | 4 – M5 (M4) |
| D9 (lỗ ren nắp) | M5 × 0.8P |
| D10 (đường kính ngoài mặt bích) | Ø60 |
| D11 (pitch circle φ) | Ø65 |
| L1 | 28.5 |
| L2 | 7 |
| L3 | 6 |
| L4 | 37 |
| L5 | 5 |
| L6 | 34 |
| L7 | 105 |
| L8 | 142 |
| C1 | 60 |
| C2 | 65 |
| S1 (then) | 3 |
| S2 (then chiều dài) | 22 |
| S3 | 18 |
| B (then rộng) | 5 |
| K1 | 4 |
| K2 | Ø11 |
| K3 | 12.8 |
| K4 | Ø16 |
| K5 | 15 |
| K6 | 18 |
Ghi chú 1: Kích thước trong ( ) là kích thước tùy chọn, ngoài ( ) là kích thước tiêu chuẩn.
Ghi chú 2: Kích thước và chiều dài trục đầu ra của hộp giảm tốc có thể được tùy chỉnh theo yêu cầu của khách hàng.
Ghi chú 3: Kích thước đầu vào có thể thay đổi tùy theo động cơ servo hoặc động cơ bước của từng thương hiệu.
