Mở bài

Trong các hệ thống điều khiển hiện đại, hmi panel mount là lựa chọn rất phổ biến nhờ khả năng hiển thị trực quan, thao tác thuận tiện và dễ tích hợp trong tủ điện. Từ dây chuyền sản xuất, máy đóng gói, máy cắt, băng tải đến các trạm điều khiển độc lập, HMI gắn mặt tủ giúp người vận hành theo dõi trạng thái thiết bị, chỉnh thông số và xử lý cảnh báo nhanh hơn.

Với sinh viên kỹ thuật, kỹ sư thiết kế hay kỹ thuật viên bảo trì, việc hiểu đúng bản chất của hmi panel mount không chỉ giúp chọn thiết bị phù hợp mà còn hạn chế các lỗi lắp đặt, lỗi truyền thông và sai sót khi vận hành. Bài viết này sẽ đi sâu vào cấu tạo, nguyên lý ứng dụng, tiêu chí chọn màn hình HMI gắn tủ, đồng thời gợi ý giải pháp HMI Xinje phù hợp cho nhiều bài toán tự động hóa thực tế.

HMI panel mount là gì?

HMI panel mount là dòng màn hình giao diện người máy được thiết kế để lắp âm hoặc gắn trực tiếp trên cánh tủ điện, bảng điều khiển hoặc mặt panel máy. Thiết bị đóng vai trò trung gian giữa con người và hệ thống điều khiển, cho phép hiển thị dữ liệu vận hành, nhập lệnh điều khiển, cài đặt tham số và giám sát cảnh báo.

Khác với HMI dạng cầm tay hoặc dạng tích hợp đặc thù, HMI panel mount ưu tiên tính ổn định cơ khí, khả năng làm việc liên tục và độ gọn gàng khi lắp trong môi trường công nghiệp. Người dùng chỉ cần thao tác trên màn hình để khởi động, dừng máy, thay đổi tốc độ, xem giá trị cảm biến, đếm sản phẩm hoặc truy xuất lỗi. Dữ liệu này thường được lấy từ PLC, biến tần, servo drive, bộ điều khiển nhiệt độ hoặc các thiết bị truyền thông công nghiệp khác.

Điểm mạnh nổi bật của dòng HMI này là dễ tiêu chuẩn hóa trong thiết kế tủ điện. Khi triển khai thực tế, kỹ sư chỉ cần cắt lỗ panel theo kích thước nhà sản xuất, cố định thiết bị bằng ngàm hoặc gá siết phía sau và đấu nối nguồn cùng cổng truyền thông. Chính vì vậy, hmi panel mount trở thành lựa chọn quen thuộc trong cả máy đơn lẻ lẫn hệ thống điều khiển dây chuyền.

Vai trò của HMI trong hệ thống tự động hóa

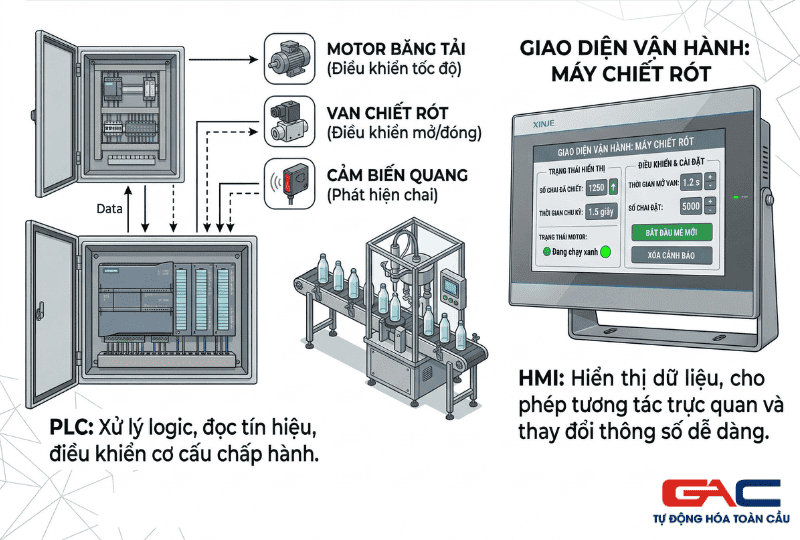

Trong một hệ thống PLC tiêu chuẩn, HMI không thay thế PLC mà bổ sung lớp giao diện vận hành. PLC xử lý logic, đọc tín hiệu và điều khiển ngõ ra. HMI chịu trách nhiệm hiển thị và tương tác. Khi kết hợp đúng, hệ thống sẽ vừa linh hoạt vừa trực quan hơn rất nhiều.

Ví dụ thực tế, với một máy chiết rót, PLC điều khiển trình tự van, motor và cảm biến mức. HMI sẽ hiển thị số chai đã chiết, thời gian chu kỳ, trạng thái motor, đồng thời cho phép kỹ thuật viên nhập thời gian mở van, số lượng mẻ hoặc đặt lại cảnh báo. Điều này giúp tối ưu thời gian chỉnh máy và giảm phụ thuộc vào việc sửa code PLC cho các thay đổi nhỏ.

Cấu tạo và đặc điểm kỹ thuật của HMI panel mount

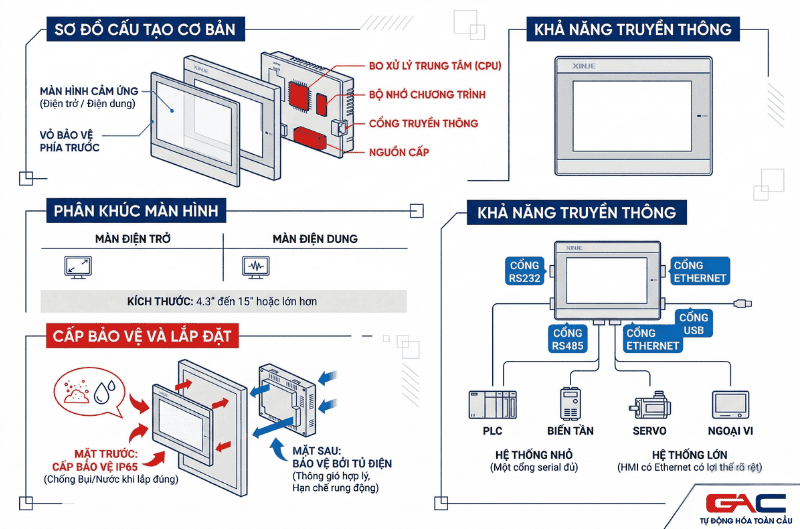

Một hmi panel mount tiêu chuẩn thường gồm màn hình cảm ứng, bo xử lý trung tâm, bộ nhớ chương trình, cổng truyền thông, nguồn cấp và vỏ bảo vệ phía trước đạt chuẩn chống bụi nước nhất định. Tùy phân khúc, thiết bị có thể dùng màn hình điện trở hoặc điện dung, kích thước từ 4.3 inch đến 15 inch hoặc lớn hơn.

Mặt trước HMI thường có cấp bảo vệ IP65 hoặc tương đương khi lắp đúng chuẩn trên tủ. Điều này rất quan trọng vì khu vực mặt tủ là nơi người vận hành thao tác trực tiếp, dễ tiếp xúc với bụi, dầu hoặc hơi ẩm. Trong khi đó, mặt sau thiết bị nằm bên trong tủ nên cần được bảo vệ bằng thiết kế tủ điện phù hợp, thông gió hợp lý và hạn chế rung động.

Về truyền thông, HMI panel mount thường hỗ trợ RS232, RS485, Ethernet hoặc USB. Đây là yếu tố quyết định khả năng kết nối với PLC, biến tần, servo và các thiết bị ngoại vi. Với hệ thống nhỏ, một cổng serial có thể đã đủ. Nhưng với máy cần kết nối nhiều thiết bị hoặc có yêu cầu giám sát dữ liệu nâng cao, HMI có Ethernet sẽ có lợi thế rõ rệt.

Các thông số cần chú ý

Khi đánh giá thiết bị, kỹ sư nên tập trung vào các thông số sau:

Kích thước màn hình và độ phân giải
Loại cảm ứng
Số lượng và chuẩn cổng truyền thông
Tốc độ xử lý và dung lượng bộ nhớ
Nguồn cấp thường dùng 24VDC
Chuẩn bảo vệ mặt trước
Nhiệt độ làm việc
Phần mềm lập trình và thư viện giao thức hỗ trợ

Đây là các yếu tố ảnh hưởng trực tiếp đến trải nghiệm vận hành, độ ổn định hệ thống và khả năng mở rộng sau này.

Ứng dụng thực tế của hmi panel mount trong công nghiệp

HMI panel mount được sử dụng rất rộng trong ngành tự động hóa vì tính đa dụng. Từ hệ thống đơn giản đến dây chuyền phức tạp, màn hình HMI luôn là điểm giao tiếp quan trọng giữa người vận hành và máy móc.

Trong máy đóng gói, HMI dùng để chọn công thức đóng gói, chỉnh tốc độ băng tải, theo dõi nhiệt độ dao hàn và đếm sản lượng. Trong máy cắt, màn hình hỗ trợ nhập chiều dài cắt, số lượng cần gia công và xem báo lỗi encoder. Với hệ thống bơm, quạt hoặc trạm xử lý nước, HMI hiển thị áp suất, lưu lượng, mức bồn, trạng thái van và chế độ Auto Manual.

Đối với sinh viên và kỹ sư mới ra trường, đây cũng là thiết bị lý tưởng để học tư duy hệ thống. Khi thực hành HMI, người học sẽ hiểu rõ hơn cách dữ liệu từ cảm biến đi qua PLC, sau đó được ánh xạ thành thanh ghi để hiển thị lên giao diện. Kiến thức này rất quan trọng khi làm việc với máy công nghiệp thực tế.

Ví dụ ứng dụng kết hợp PLC và biến tần

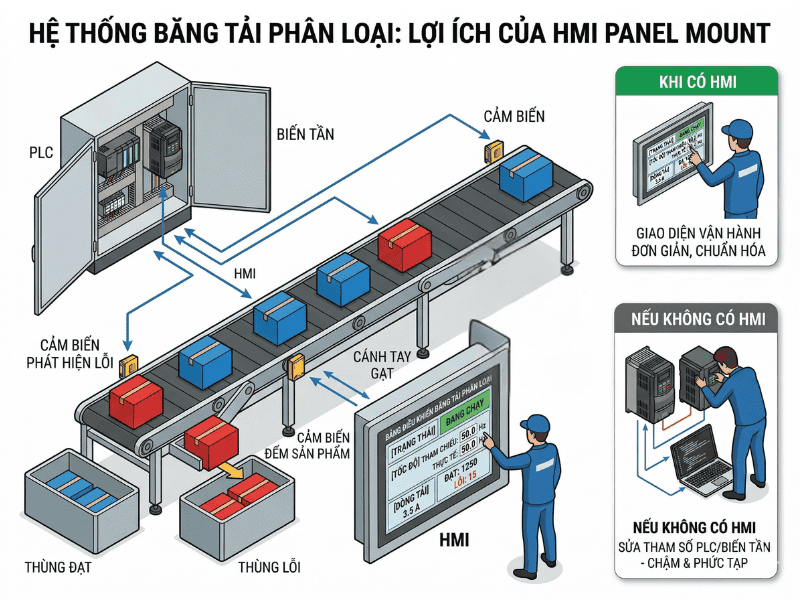

Một ví dụ điển hình là hệ thống băng tải phân loại sản phẩm. PLC xử lý tín hiệu cảm biến và quyết định logic phân loại. Biến tần điều khiển tốc độ động cơ băng tải. HMI panel mount cho phép kỹ thuật viên nhập tốc độ tham chiếu, xem dòng tải, số lượng sản phẩm đạt lỗi và trạng thái chạy dừng.

Nếu không có HMI, mọi thay đổi sẽ phải thực hiện bằng cách sửa tham số PLC hoặc thao tác trực tiếp trên biến tần, gây chậm và khó chuẩn hóa. Khi có HMI, giao diện vận hành trở nên đơn giản hơn nhiều, nhất là với nhân sự ca sản xuất không chuyên sâu về lập trình.

Cách chọn hmi panel mount phù hợp cho từng dự án

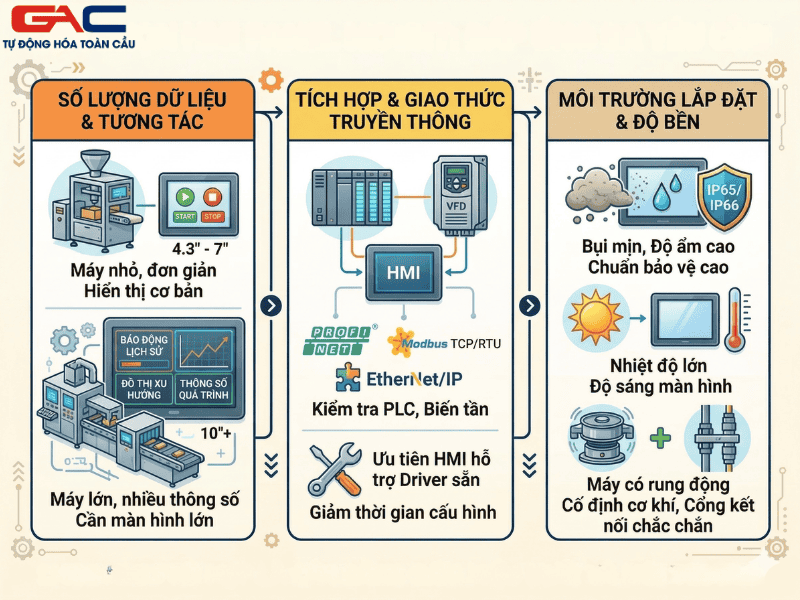

Việc chọn hmi panel mount không nên chỉ dựa vào kích thước màn hình hay giá thành. Một thiết bị phù hợp phải đáp ứng đồng thời yêu cầu về kỹ thuật, môi trường vận hành và khả năng tích hợp với phần cứng đang dùng.

Trước tiên cần xác định số lượng dữ liệu cần hiển thị và mức độ tương tác. Với máy nhỏ, màn hình 4.3 inch hoặc 7 inch có thể đủ. Nhưng nếu có nhiều trang giám sát, nhiều thông số công nghệ hoặc cần hiển thị đồ thị, alarm history, trend thì nên chọn màn hình lớn hơn. Tiếp theo là kiểm tra giao thức truyền thông của PLC và biến tần. Nếu hệ thống đang dùng thiết bị phổ thông trong ngành máy, nên ưu tiên HMI hỗ trợ driver sẵn để giảm thời gian cấu hình.

Ngoài ra, môi trường lắp đặt cũng rất quan trọng. Nếu tủ điện đặt trong xưởng có bụi mịn, độ ẩm cao hoặc nhiệt độ lớn, cần chú ý đến chuẩn bảo vệ, độ sáng màn hình và độ bền cảm ứng. Với các máy có rung động liên tục, việc cố định cơ khí và chất lượng cổng kết nối cũng cần được xem xét kỹ.

5 tiêu chí chọn nhanh cho kỹ sư

Chọn đúng kích thước theo không gian tủ và nhu cầu hiển thị
Kiểm tra tương thích truyền thông với PLC, biến tần, servo
Ưu tiên phần mềm lập trình dễ dùng, thư viện phong phú
Chọn mặt trước có khả năng chống bụi nước tốt
Cân bằng giữa chi phí đầu tư và khả năng mở rộng trong tương lai

Nếu dự án hướng tới tính ổn định, dễ triển khai và tối ưu chi phí, HMI Xinje là một lựa chọn rất đáng cân nhắc.

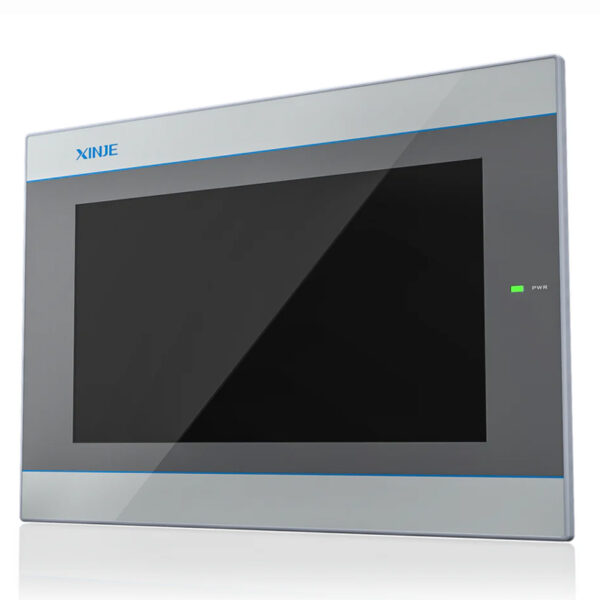

Vì sao nên lựa chọn HMI Xinje cho hệ thống điều khiển

HMI Xinje được nhiều đơn vị tích hợp máy lựa chọn nhờ mức giá hợp lý, phần mềm dễ tiếp cận, giao diện thân thiện và khả năng làm việc tốt với nhiều bài toán tự động hóa phổ biến. Đây là dòng sản phẩm phù hợp cho cả người mới học lẫn kỹ sư đã triển khai thực tế.

Ưu điểm lớn của HMI Xinje là dễ cấu hình cho các ứng dụng máy đóng gói, băng tải, máy cắt, máy dán nhãn, máy ép hoặc hệ thống điều khiển độc lập. Với nhóm khách hàng là sinh viên kỹ thuật và kỹ thuật viên bảo trì, việc học và thao tác trên HMI Xinje thường nhẹ hơn so với nhiều nền tảng phức tạp khác. Điều này giúp rút ngắn thời gian làm quen phần mềm và tăng tốc khi sửa chữa, nâng cấp máy.

Ở góc độ thương mại, HMI Xinje cũng phù hợp với doanh nghiệp cần tối ưu chi phí đầu tư nhưng vẫn muốn có giao diện vận hành chuyên nghiệp. Khi kết hợp với PLC và các phần tử tự động hóa phù hợp, hệ thống vẫn đảm bảo tính ổn định cho đa số ứng dụng công nghiệp vừa và nhỏ.

Khi nào nên chọn HMI Xinje

Bạn nên cân nhắc mua HMI Xinje khi:

Cần giải pháp HMI chi phí hợp lý
Muốn triển khai nhanh cho máy công nghiệp phổ thông
Cần phần mềm dễ học cho sinh viên hoặc kỹ thuật viên
Muốn tối ưu thời gian tích hợp và bảo trì
Cần màn hình HMI cho hệ thống dùng PLC ở phân khúc phổ biến

Đây là nhóm nhu cầu rất thường gặp tại các xưởng cơ khí, nhà máy chế biến, dây chuyền đóng gói và các đơn vị chế tạo máy trong nước.

Những lỗi thường gặp khi lắp đặt và vận hành HMI panel mount

Dù thiết bị tốt đến đâu, nếu lắp đặt không đúng thì hiệu quả vận hành vẫn giảm rõ rệt. Một số lỗi phổ biến gồm cắt lỗ panel sai kích thước, siết ngàm không đều, dùng nguồn không ổn định, đấu nối truyền thông sai chuẩn hoặc không chống nhiễu cho dây tín hiệu.

Nhiều trường hợp HMI chập chờn không phải do bản thân màn hình mà đến từ nguồn 24VDC sụt áp, mass nối không đúng hoặc dây truyền thông đi chung với dây động lực của biến tần. Điều này đặc biệt hay xảy ra ở các tủ điện nhỏ, đi dây thiếu tách bạch. Với kỹ sư bảo trì, đây là điểm cần kiểm tra đầu tiên trước khi kết luận lỗi thiết bị.

Một lỗi khác là thiết kế giao diện quá rối. Nếu màn hình hiển thị quá nhiều nút, quá nhiều biến và thiếu phân nhóm, người vận hành sẽ khó thao tác, dễ bấm nhầm hoặc bỏ sót cảnh báo quan trọng. Về nguyên tắc, giao diện HMI tốt phải ưu tiên rõ trạng thái máy, thao tác nhanh và dễ đọc trong môi trường sản xuất.

Khuyến nghị triển khai thực tế

Dùng nguồn 24VDC ổn định, chất lượng tốt
Tách dây truyền thông khỏi dây động lực
Nối đất đúng kỹ thuật cho tủ điện
Bố trí giao diện theo nhóm chức năng rõ ràng
Test toàn bộ alarm, interlock và thao tác vận hành trước khi bàn giao

Những bước này giúp hệ thống dùng hmi panel mount vận hành bền hơn, giảm lỗi phát sinh trong quá trình chạy máy.

Xu hướng sử dụng HMI panel mount trong nhà máy hiện nay

Trong bối cảnh tự động hóa ngày càng sâu, HMI không còn chỉ là màn hình hiển thị cơ bản mà đang trở thành trung tâm giao tiếp tại cấp máy. Nhiều hệ thống hiện nay yêu cầu HMI hiển thị dữ liệu chi tiết hơn, hỗ trợ cảnh báo trực quan, quản lý công thức sản xuất, lưu lịch sử vận hành và kết nối lên cấp giám sát cao hơn.

Tuy nhiên, ở rất nhiều ứng dụng thực tế tại Việt Nam, hmi panel mount vẫn cần đảm bảo ba yếu tố cốt lõi là ổn định, dễ dùng và tối ưu chi phí. Đây cũng là lý do các dòng HMI có tính thực dụng cao như HMI Xinje vẫn có chỗ đứng tốt. Đối với doanh nghiệp vừa và nhỏ, chọn đúng HMI giúp tiết kiệm đáng kể chi phí kỹ thuật, thời gian bảo trì và thời gian đào tạo vận hành.

Với người học kỹ thuật, việc nắm chắc kiến thức về HMI panel mount còn mở ra nhiều cơ hội nghề nghiệp trong mảng lập trình PLC HMI, thiết kế tủ điện và tích hợp hệ thống điều khiển.

Kết bài

Có thể thấy, hmi panel mount là thành phần quan trọng trong mọi hệ thống tự động hóa hiện đại. Thiết bị này giúp trực quan hóa dữ liệu, đơn giản hóa vận hành và nâng cao hiệu quả quản lý máy móc. Muốn chọn đúng HMI, người dùng cần xem xét đồng thời cấu hình phần cứng, giao thức truyền thông, môi trường làm việc và mục tiêu đầu tư.

Nếu bạn đang cần giải pháp màn hình vận hành ổn định, dễ lập trình, phù hợp cho nhiều ứng dụng thực tế và tối ưu chi phí, HMI Xinje là lựa chọn rất đáng tham khảo.

Liên hệ ngay Tự Động Hóa Toàn Cầu để được tư vấn và mua HMI Xinje phù hợp với máy móc, tủ điện và nhu cầu vận hành thực tế của bạn.

Hotline Zalo miền Bắc: 0961.320.333
Hotline Zalo miền Nam: 0931.866.800
Website: tudonghoatoancau.com
Facebook: Tự động hóa Toàn Cầu

FAQ

1. HMI panel mount khác gì với HMI thông thường?

Thực tế, HMI panel mount là một dạng HMI được thiết kế chuyên cho việc gắn trên mặt tủ hoặc bảng điều khiển. Điểm khác biệt chính nằm ở kiểu lắp đặt, độ kín mặt trước và tính phù hợp với môi trường công nghiệp.

2. Khi nào nên dùng HMI Xinje?

Bạn nên dùng HMI Xinje khi cần giải pháp giao diện vận hành dễ triển khai, chi phí hợp lý, phần mềm tương đối dễ học và phù hợp cho máy công nghiệp phổ thông.

3. HMI panel mount có kết nối được với PLC và biến tần không?

Có. Phần lớn hmi panel mount hỗ trợ các chuẩn truyền thông như RS232, RS485 hoặc Ethernet để giao tiếp với PLC, biến tần, servo drive và các thiết bị điều khiển khác.

4. Kích thước HMI bao nhiêu là phù hợp?

Điều này phụ thuộc vào số lượng thông tin cần hiển thị, không gian cánh tủ và mức độ thao tác của người dùng. Máy nhỏ thường dùng 4.3 inch đến 7 inch, còn hệ thống nhiều dữ liệu có thể cần màn hình lớn hơn.

5. Lỗi thường gặp khi dùng HMI panel mount là gì?

Các lỗi phổ biến gồm nguồn cấp không ổn định, nhiễu truyền thông, lắp đặt sai kỹ thuật, môi trường nhiệt độ cao và giao diện vận hành thiết kế chưa hợp lý.
