Màn hình HMI giúp công nhân theo dõi và thao tác trực tiếp tại máy. Khi người quản lý cần xem sản lượng ngoài nhà xưởng hoặc kỹ sư cần kiểm tra lỗi từ xa, HMI IoT mở rộng khả năng kết nối để thông tin vận hành được tiếp cận qua Internet.
Tuy nhiên, giám sát dữ liệu, điều khiển màn hình và nạp chương trình PLC là những chức năng khác nhau. Bài viết làm rõ cách màn hình HMI kết nối cloud hoạt động, các ứng dụng thực tế và tiêu chí lựa chọn phù hợp với nhu cầu sản xuất.

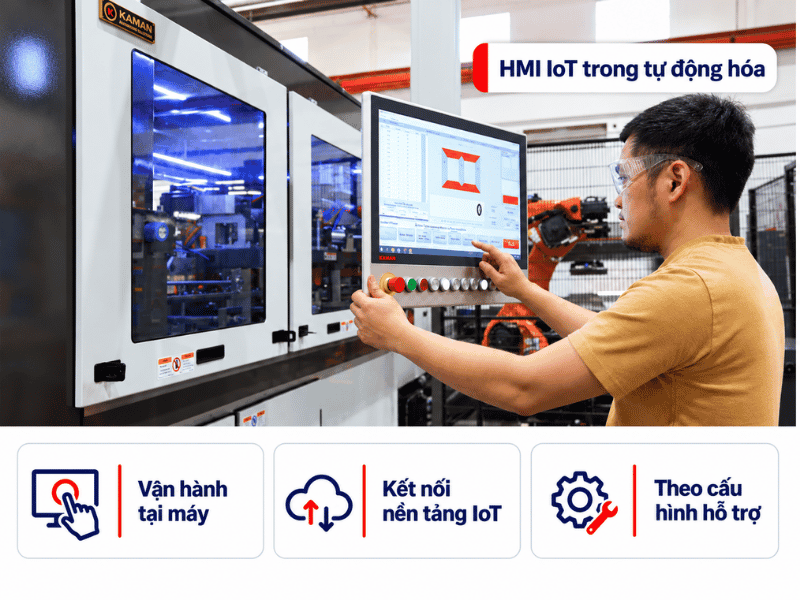

I. HMI IoT và vai trò trong hệ thống tự động hóa
HMI là viết tắt của Human–Machine Interface, nghĩa là giao diện người–máy. Trong hệ thống tự động hóa, HMI thường là màn hình cảm ứng giao tiếp với PLC để hiển thị trạng thái, nhập thông số và thực hiện thao tác vận hành.
HMI IoT là màn hình HMI có khả năng tích hợp với nền tảng hoặc dịch vụ IoT, phục vụ khai thác dữ liệu và truy cập thiết bị qua mạng bên cạnh chức năng tại chỗ. Cloud, hay điện toán đám mây, cung cấp môi trường dịch vụ để quản lý kết nối, xử lý hoặc hiển thị dữ liệu theo cấu hình.
Ví dụ minh họa, công nhân nhập nhiệt độ đặt trên màn hình tại máy, trong khi quản lý theo dõi nhiệt độ và trạng thái hoạt động từ văn phòng.
Có cổng Ethernet chưa đủ để kết luận một HMI hỗ trợ cloud. Khả năng này cần có sự phối hợp giữa phần cứng, phần mềm và dịch vụ tương ứng. Giá trị thực tế vì thế nằm ở những công việc mà toàn bộ giải pháp có thể đáp ứng.

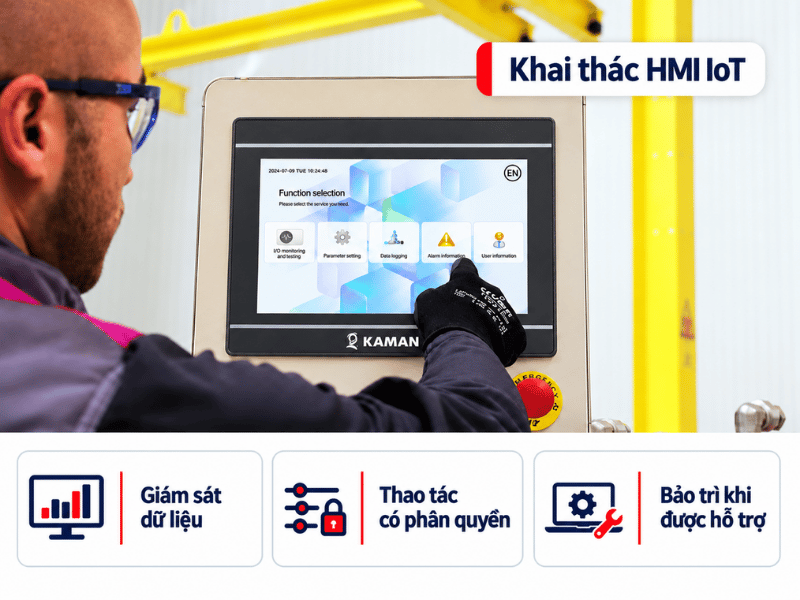

II. HMI IoT dùng để làm gì trong sản xuất?
1. Giám sát trạng thái và dữ liệu vận hành
HMI IoT có thể đưa dữ liệu như sản lượng, trạng thái chạy/dừng, nhiệt độ, áp suất hoặc mã lỗi đến giao diện giám sát từ xa.
Khi nền tảng hỗ trợ, người dùng có thể xem biểu đồ, tra cứu lịch sử và nhận cảnh báo đã cấu hình. Các chức năng này thuộc về giải pháp kết hợp giữa màn hình, dữ liệu đầu vào và phần mềm cloud.
Việc lựa chọn dữ liệu nên bám sát công việc. Người quản lý ca có thể cần sản lượng và thời gian dừng, trong khi nhân sự bảo trì cần trạng thái thiết bị và mã lỗi.
2. Thay đổi thông số và hỗ trợ vận hành
Một số giải pháp cho phép truy cập giao diện HMI từ máy tính hoặc điện thoại để nhập giá trị đặt, xác nhận cảnh báo và thực hiện các lệnh được cho phép.
Quyền thao tác cần được phân theo vai trò. Tài khoản xem sản lượng không nhất thiết phải có quyền thay đổi nhiệt độ đặt hoặc khởi động thiết bị. Với thao tác ảnh hưởng đến chuyển động máy, phải có điều kiện cho phép và liên động phù hợp tại hiện trường.
3. Chẩn đoán và bảo trì chương trình từ xa
Giải pháp có chức năng pass-through, tức kết nối xuyên qua HMI, có thể tạo kênh để phần mềm kỹ thuật giao tiếp với PLC. Nhờ đó, kỹ sư có thể thực hiện chẩn đoán và các tác vụ bảo trì trên cấu hình tương thích.
Cần phân biệt cập nhật giao diện HMI với upload/download chương trình PLC. Đây là hai công việc khác nhau, sử dụng phần mềm và điều kiện kết nối riêng.

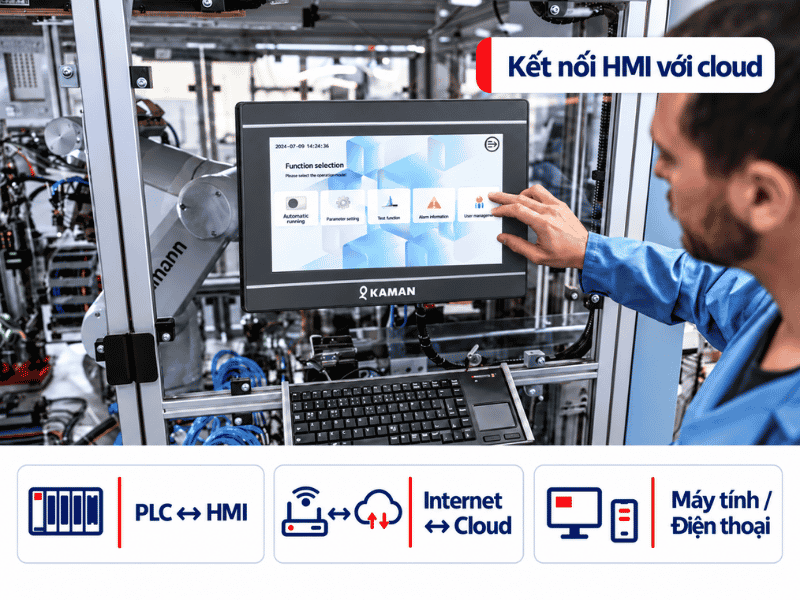

III. Nguyên lý kết nối HMI IoT với PLC và cloud
Để thực hiện các chức năng trên, hệ thống cần kết nối thông suốt từ thiết bị tại máy đến dịch vụ và người sử dụng.
1. Giao tiếp giữa HMI và PLC
HMI đọc hoặc ghi các biến PLC theo cấu hình trong chương trình giao diện. Kết nối có thể sử dụng Ethernet hoặc cổng nối tiếp như RS232, RS485.
Cổng vật lý phù hợp mới chỉ là một điều kiện. HMI còn phải hỗ trợ đúng giao thức của dòng PLC. Chẳng hạn, RS485 là chuẩn giao tiếp vật lý, còn Modbus RTU là một giao thức có thể sử dụng trên đường truyền đó.
2. Kết nối từ HMI đến nền tảng cloud
HMI sử dụng hạ tầng Internet tại xưởng để kết nối với dịch vụ cloud. Đường truyền có thể đi qua mạng cố định hoặc router 4G; không thể mặc định mọi màn hình HMI IoT đều tích hợp WiFi hay khe SIM.
Thiết bị cần được khai báo, liên kết tài khoản và cấu hình dịch vụ. Những dữ liệu muốn giám sát cũng phải được lựa chọn và gán đúng địa chỉ.
3. Truy cập từ máy tính hoặc điện thoại
Người dùng đăng nhập bằng trình duyệt hoặc ứng dụng được giải pháp hỗ trợ. Có hai hình thức khai thác thường gặp:
- Truy cập giao diện HMI: xem chi tiết màn hình máy và thao tác trong phạm vi được cấp quyền.
- Xem dashboard: theo dõi bảng tổng quan được xây dựng từ những dữ liệu cần thiết.
Dashboard phù hợp cho quản lý nhiều thông số hoặc nhiều máy. Giao diện HMI hữu ích hơn khi cần kiểm tra từng màn hình vận hành.

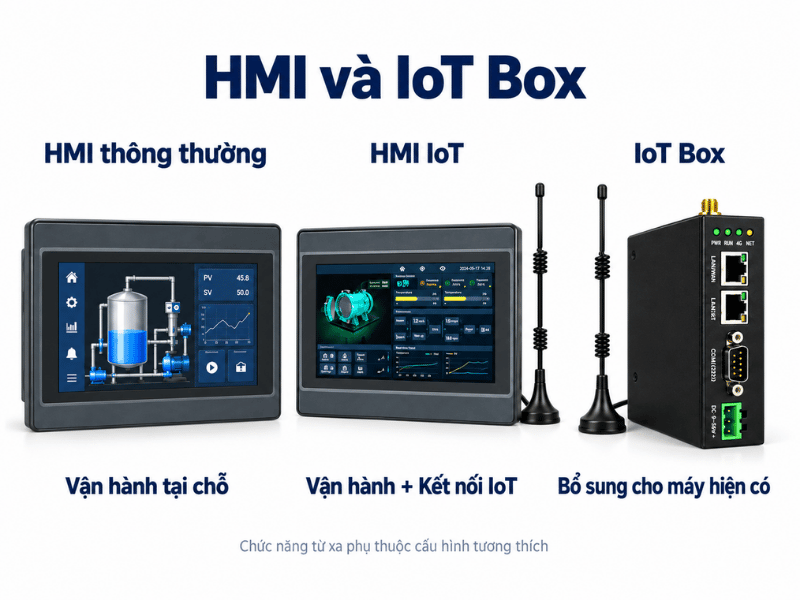

IV. So sánh HMI IoT, HMI thông thường và IoT Box
Khi đã xác định chức năng cần dùng, doanh nghiệp có thể cân nhắc thay màn hình hoặc bổ sung thiết bị kết nối.
| Tiêu chí | HMI thông thường | HMI IoT | IoT Box |
| Vai trò chính | Giao diện vận hành tại máy | Giao diện tại máy kết hợp kết nối IoT | Bổ sung kết nối và khai thác dữ liệu |
| Màn hình cảm ứng | Có | Có | Thường không tích hợp |
| Kết nối cloud | Cần xét chức năng hoặc giải pháp bổ sung | Tích hợp với nền tảng tương ứng | Phụ thuộc thiết bị và nền tảng |
| Bảo trì từ xa | Cần phương án hỗ trợ | Có thể hỗ trợ truy cập và pass-through | Có thể hỗ trợ truy cập kỹ thuật |
| Trường hợp cân nhắc | Chủ yếu vận hành tại chỗ | Máy mới hoặc cần thay HMI | Máy đã có HMI hoạt động tốt |
Với máy mới, HMI IoT có thể đáp ứng đồng thời nhu cầu vận hành và kết nối từ xa. Với máy hiện hữu, IoT Box là phương án đáng cân nhắc để tận dụng màn hình đang sử dụng.
Dù lựa chọn hướng nào, một thiết bị riêng lẻ chưa tạo thành hệ thống SCADA/MES hoàn chỉnh. Các yêu cầu quản lý rộng hơn vẫn cần phần mềm, dữ liệu và quy trình tương ứng.

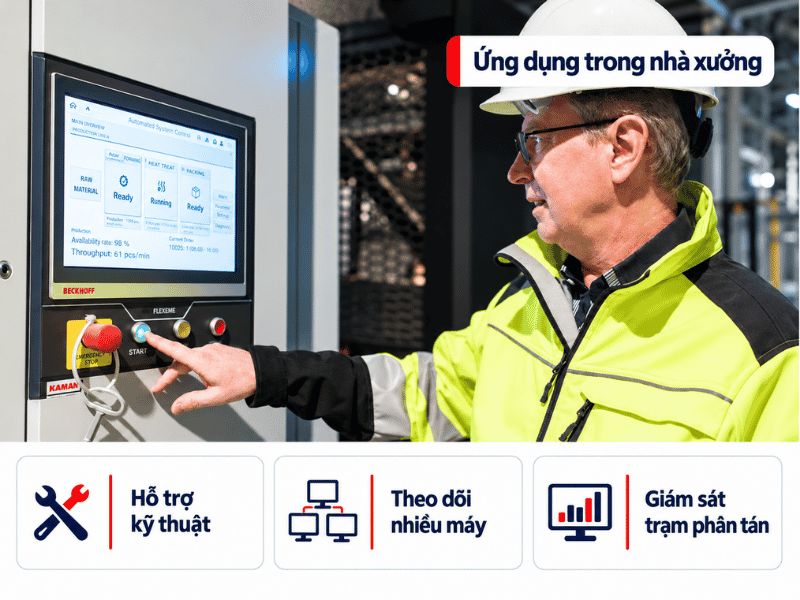

V. Ứng dụng HMI kết nối cloud trong nhà xưởng
1. Hỗ trợ kỹ thuật cho doanh nghiệp chế tạo máy
Khi máy đặt tại xưởng khách hàng, kỹ sư có thể xem trạng thái và mã cảnh báo từ xa để khoanh vùng vấn đề trước khi quyết định đến hiện trường.
Nếu hỗ trợ truy cập kỹ thuật, giải pháp còn phục vụ kiểm tra chương trình và hiệu chỉnh trong phạm vi cho phép, với sự phối hợp của người vận hành.
2. Theo dõi sản xuất tại nhiều máy
Ví dụ minh họa, người quản lý có thể theo dõi sản lượng và trạng thái của các máy đóng gói trên một dashboard đã cấu hình, thay vì đọc số liệu lần lượt tại từng tủ điện.
Chất lượng thống kê phụ thuộc dữ liệu đầu vào. Muốn phân tích nguyên nhân dừng máy, hệ thống phải có cách ghi nhận nguyên nhân; một tín hiệu chạy/dừng chưa cung cấp đủ thông tin.
3. Giám sát hệ thống phân tán
Với trạm bơm, hệ thống cấp nước hoặc thiết bị đặt ở nhiều vị trí, dữ liệu mức nước, áp suất và trạng thái hoạt động giúp nhân sự kiểm tra tình hình từ xa.
Nhu cầu này cần đi cùng đường truyền phù hợp và cách xử lý rõ ràng khi thiết bị mất kết nối.
VI. Tiêu chí lựa chọn và triển khai HMI IoT
Trước khi lựa chọn màn hình, nên xác định dữ liệu cần xem, thao tác cần thực hiện và số người sử dụng. Từ đó đánh giá các yếu tố:
- Tương thích PLC: dòng thiết bị, giao thức, chức năng đọc/ghi và khả năng bảo trì.
- Phần cứng: kích thước màn hình, độ phân giải, kích thước khoét tủ và môi trường làm việc.
- Dịch vụ cloud: giao diện, lịch sử, cảnh báo, phân quyền và giới hạn sử dụng.
- Chi phí duy trì: phí nền tảng, đường truyền, lưu trữ và mở rộng hệ thống.
Khi triển khai, kiểm tra giao tiếp tại chỗ trước, sau đó thử truy cập từ xa và hành vi khi mất Internet. Lưu đệm hoặc gửi bù dữ liệu phải được xác nhận riêng.
Quyền xem cần tách khỏi quyền điều khiển và bảo trì. Trước khi nạp chương trình, phải sao lưu và phối hợp với hiện trường. Dừng khẩn cấp, liên động và điều khiển cần đáp ứng thời gian thực vẫn phải được xử lý tại máy.
VII. Tư vấn lựa chọn HMI IoT phù hợp
HMI IoT giúp kết hợp vận hành tại máy với giám sát và hỗ trợ kỹ thuật từ xa. Lựa chọn phù hợp cần đáp ứng đúng công việc, tương thích PLC và có phương án quản lý truy cập rõ ràng.

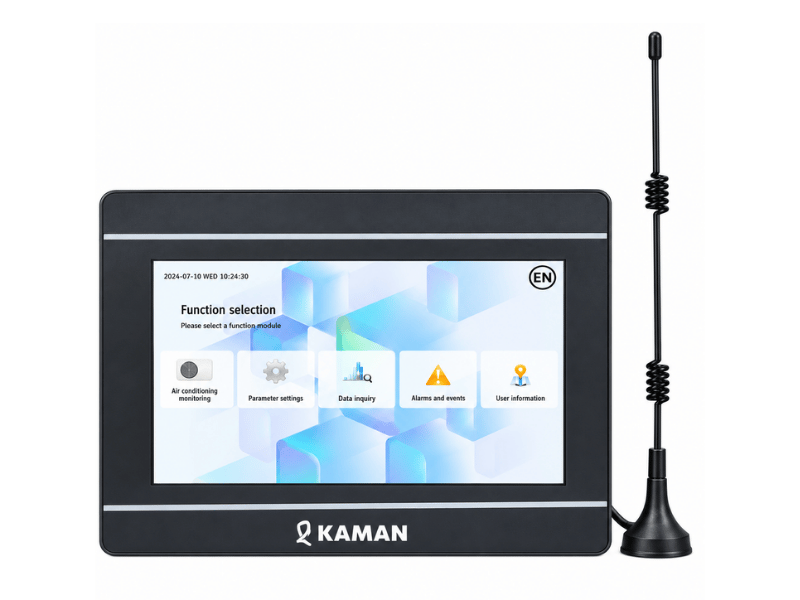

Quý khách có thể tham khảo HMI IoT Kaman do Tự Động Hóa Toàn Cầu cung cấp, với các ưu điểm vượt trội, hỗ trợ chuyên sâu:
- Kết hợp giao diện tại chỗ với giám sát và điều khiển từ xa.
- Có công cụ xây dựng giao diện giám sát trên web để theo dõi dữ liệu vận hành.
- Chế độ bảo hành, hỗ trợ sau lắp đặt rõ ràng, nhanh chóng.
Tự Động Hóa Toàn Cầu hỗ trợ tư vấn lựa chọn màn hình và phương án kết nối theo nhu cầu vận hành, giám sát và bảo trì của Quý khách.
Liên hệ ngay Tự Động Hóa Toàn Cầu để được tư vấn và nhận báo giá HMI IoT phù hợp với nhu cầu của Quý khách!
